Электродвигатель для пылесоса
- Цена: 17.09 $
- Перейти в магазин
Появился повышенный шум и дым из пылесоса Samsung SC-4520. Я проверил ток потребления — 12 А, другой похожий исправный пылесос Samsung потребляет ток 5,5 А. Это так для любопытства. И так всё ясно. Новый такой же пылесос стоит от 5 т. р., а цена нового совместимого двигателя 1295 руб для РФ, доставка бесплатная (при оформлении ещё нарисовался кэшбэк 56 руб).
На Али имеются совместимые электродвигатели, по указанной ссылке подходят для моделей Samsung:
VCM-K40HU, VCM-K30HU, VCM-K50HU, VCM-K20HU, VCM-K50HUAA, VCM-K50HTDV-SV, VCM-K50HTAA-SV, VCM-K50DTAA, VCM-K40HUAA-SV, VCM-K40HUAA, VCM-K40HTAA, VCM-K30HUAA-SV, VCM-K30HUAA, VCM-HD112-1700, VCM-HD112-1800, VCM-HD112-2000, VCM-HD112-1600w, VCM-HD112-1400W, VCM-04S, VCM04S, VC0765Fw, VC07224W, VC07202FQw, VC07201Fw, VC07200FQW, VAC031UN, VAC030UN, VAC005SA, VAC003SA, VAC000SA, K50HUAA, K40HUAA, k20hu, VCM-K30HUDC, K30HUAB, TXE-K30HUDD, VCM-K30HUDH, VCM-K30HUDD, VCM-K30HUDC, VCM-K20HTDD, VCM-K20HUED, VCM-K20HUEC, VCM-K20HUEB, VCM-K20HUEA, K50HUAB, VC07202W, VCM-K40HUAB.
Доставка супербыстрая, для меня вышло до получения 2 дня в городок Чувашии (похоже, что склад в Чебоксарах). Упаковано в картонную коробку и пенопласт. Пришёл новый электродвигатель в сборе с маркировкой 1500 Вт (в заказе было 1400 Вт).
Маркировка сгоревшего двигателя.

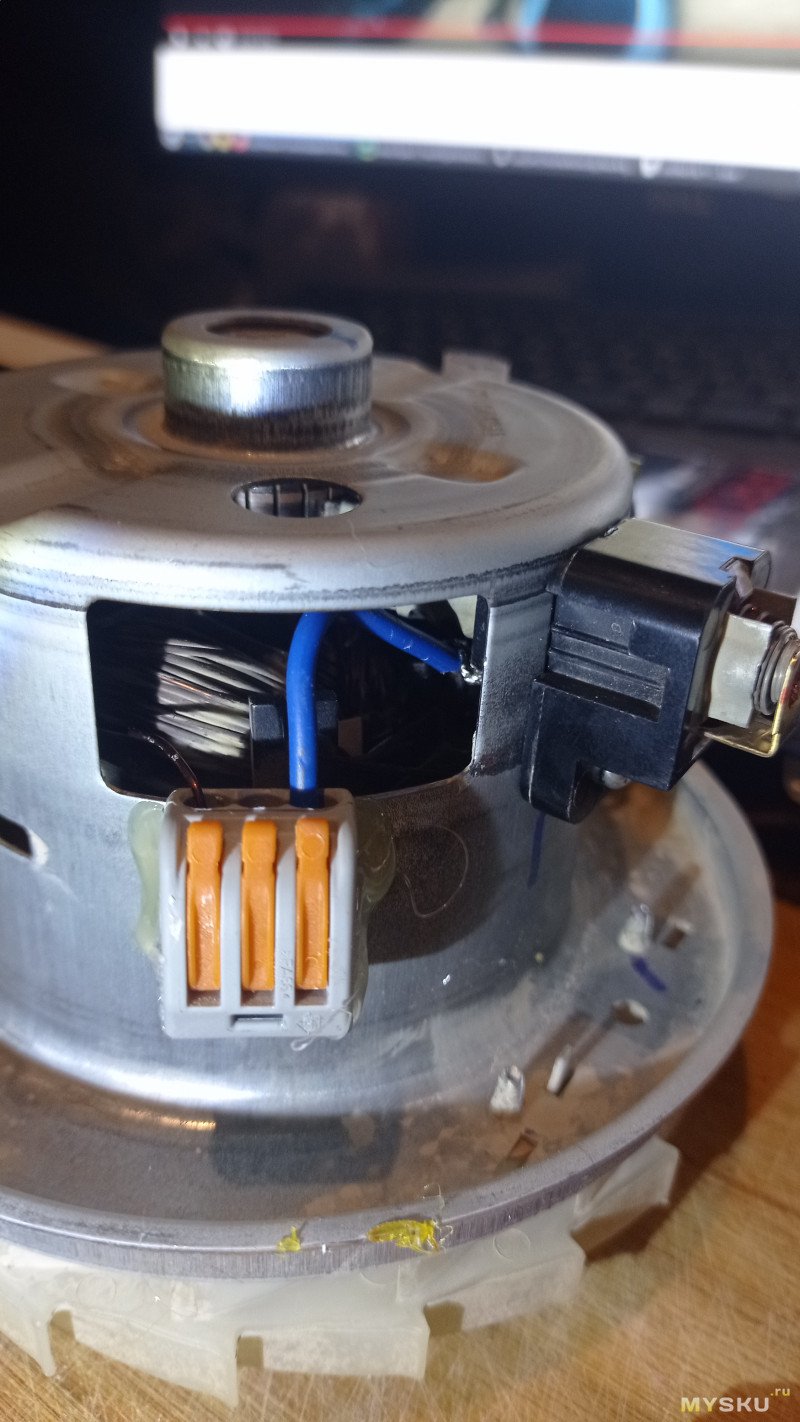

Маркировка нового двигателя.
В сравнении (на фото сгоревший двигатель со снятыми щётками).
Сразу установил на место, работает хорошо, ток потребления 6,5 А.
Ничего сложного в замене нет, даже паять не надо. Нужно внимательно разобрать, запомнить, а лучше сфотографировать этапы разборки, как что стояло. Почистить от пыли и собрать. Можно даже не фиксировать процесс, а просто посмотреть процесс разборки на одном из видео на ютубе (не моё), например:
Всем удач…
Дополнение. Разборка двигателя.
Основные трудности при разборке возникают при отворачивании гайки турбины. Я взял две деревяшки, такие, чтобы они проходили в окна корпуса и касались коллектора. Зажал несильно в тисках, головкой на 12 покрутил гайку туда-сюда по чуть-чуть, и она отвернулась по часовой стрелке. Схематично на фото.
Получилось так.
Разборка показала: подшипники прочно сидят на своих местах и вращаются более-менее свободно, подозрение на перегрев обмоток якоря, коллектор весь чёрный и шершавый. Причина неисправности не совсем понятна — мало опыта.
Потёр шкуркой обмотку якоря — медь, статора — алюминий.
| +23 |
1695
52
|
| +155 |
3603
43
|
| +45 |
2429
84
|
Сайт MYSKU.club cоздан для обзоров товаров, заказанных в зарубежных интернет-магазинах AliExpress, Amazon, Ebay и других.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.
Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество, где приветствуются обзоры вещей, сделанных своими руками.
-
1027.50
Скидки и распродажи
-
452.80
AliExpress
-
277.59
DIY, или Сделай сам
-
187.28
Ebay
-
179.74
JD.ru
-
155.08
Магазины Китая
-
104.26
Новости сайта
-
77.49
Другие магазины
-
71.57
Магазины России и СНГ
-
68.46
TaoBao
-
Grey_P → Солнечный светофильтр NiSi ND100000(5.0) UV/IR Cut, 95мм
-
psb118 → Дрель-шуруповерт аккумуляторная VVOSAI WS-9020-C1 с бесщеточным мотором за 2370 ₽
-
faza20 → Обзор портативной колонки Урал Молния 280. Ностальгия по 90-м
-
kvarkk → Понижающий преобразователь на чипе TPS54560 с широким диапазоном входного напряжения 5,5-60 вольт.
-
pesp → Программаторы для микроконтроллеров ST-LINK V2 и переходники к нему
-
JohnJack → Фонарик-наключник с функцией кемпингового светильника
Но ваще же можно дунуть компрессором аккуратно на выдув наружу. Щетки там капец здоровые, при замене даже хочется срезать кусок помимо фрезерования полукруга и шлифовки. Куда-то частицы деваются при работе. Подшипник без разборки можно оценить, потрясти мотор, потыкать отверткой на ротор и посмотреть ход. Пока дым не пошел из подшипника, то можно живым считать.
Так без всяких сложностей можно разобрать двигатель. Только в моем случае резьба левая была на двух пылесосах, что были у меня. Потом отказался от таких циклонов, нижний подшипник постоянно пылью забивается.
В итоге взял обычный, родной мешок выкинул и юзаю из синтетической ткани, одноразовые, якобы гипоаллергенные. На счёт последнего не уверен, но мелкая пыль через них не проходит и движок уже 2 года радует здоровым звуком, не разбирал ещё.
Жесть!
А вот с заменой движка мне не так повезло как автору. Оригинальный двигатель на мой Electrolux xxlbox1f стоил 5000р, как новый пылесос. Аналогов 1 в 1 найти не удалось. Пришлось взять ближайший похожий по габаритам и мощности, но он был короче на 1см. Вырезал из старого резинового коврика от авто пару колец и поставил бутерброд из нового двигателя и прокладок в пылесос. Работает уже второй год.
— если его нет под рукой, пойдёт суперклей, либо фиксатор резьбы.
а пары суперклея очень едкие.
Хочу поделиться опытом и найденной инфой:
-если движок сгорел за пару лет и весь в пыли
-если на моторном фильтре много мелкой и средней пыли
-если тянет слабо
то наиболее вероятно то, что циклон не работает — возможно, плохая/грязная резинка, плохое литье пластика или банально плохо собрано, в результате падает давление и падает скорость прохождения частиц, что напрямую влияет на фильтрацию циклона.
И это справедливо для всех подобных, причем стоимость тут роли особо не играет.
С нормальным циклоном подшипники лет 10 крутятся без проблем.
С течением времени после чисток фильтра он начинает пропускать пыль (мой просто уменьшился в размерах).
В своё время взял для работы 440ю Макиту, к ней соорудил циклон, — не нарадуюсь!
У жены дайсон с турбощётками нервно курит в сторонке!
Ему плевать на мелкодисперсную бетонную пыль (которой обычный пылесос влёт убивается), фильтр отмывается под струёй воды, половина пылесосов умеет собирать воду (если воды совсем много, то сработает поплавковый клапан и защитит движок).
Сантехники во время замены батарей накосячили (не полностью перекрыли магистраль) и когда я припёр пылесос для сбора вытекающей воды- смотрели на меня как на идиота. После уточнения, что он вообще-то на это рассчитан и может собрать полтора ведра воды — взгляд сменился на смесь офигевания и восхищения. Хз как так вышло, но эти сантехники до этого никогда не видели подобных пылесосов.
И это не говоря о том что эффективность мешка выше чем аквафильтра.
Но качество очистки выходного воздуха пылесоса определяется выходным фильтром.
Это количество деталей, которые надо помыть.
Весь цикл героических усилий по сухой уборке этим агрегатом:
Защелкнуть гусак в ведре
Налить два литра воды
Капнуть ароматизатора
Вставить ведро на базу, поставить шляпу на место, предварительно натянув две поролонки.
Защелкнуть моторный блок.
Пропылесосить.
Снять моторный блок
Снять шляпу
Вылить гэ в сортир
Отщёлкнуть гусак и промыть его в ведро. Снять две поролонки и прополоскать их
Прополоскать шляпу.
Вылить гэ и прополоскать ведро.
Всё что намыли — бросить в ведро и оставить на базе, прикрыв фильтры шляпой.
Всё. Идти пить чай.
Агрегат собирает все что смачивается и не обладает свойствами клея. Например, дайсоном с циклоном нельзя собирать воду. Тут я могу разлить банку колы, присыпать пеплом сигарет и за 10 минут не напрягаясь убрать все это. Минералку насухо за минуту и при этом ничего не будет. Если будет циклон или мешок при этом с пылью — привет, мокрая пыль и шерсть и всяческие миазмы. Полы на фото им же мыли.
А это выхлоп и хепа 13 фильтр. Где пыль? Два месяца им убираем всё что можно. В вариациях.
Мощность определяется номинальной мощностью двигателя, разряжающей способностью тракта и номинальной его мощностью. В случае с мешками вступает в игру потери на уменьшение площади фильтрации из за прилегания мешка к стенкам камеры пылесоса, припание пыли к стенкам мешков, фильтров, насыщению фильтров пылью. В случае с мойкой — потери на фильтрах, создание водяных завихрений и всё. 350 аВатт хватает что бы поднимать линолеум с пола. Из особенностей — водяная фаза, то что смачивается то либо липнет к сепаратору (красная шляпа) либо оседает на дне ведра из-за центрифужного эффекта.
У меня был Bosch. С коробкой и мешками. Вот там трешь. Вот там реально жесть эти фильтры мыть. А на них ещё шерсть липнет, а они полностью не оттираются. Я на мойку этого циклонно- мешкового боша в разы больше времени тратил. И таки на выходной хепа было видно что три фильтра всё таки пропускают гадость. А тут я забыл когда с мебели пыль стирал. Нет её. Десять минут водных процедур для меня разумный размен что бы не дышать пылью и шерстью. Особенно шерстью. Особенно летом.
Я пользуюсь мешками s-bag anti-allergy, меняю три-четыре раза в год. Покупаю сразу на несколько лет. Вот как выглядит отсек для мешка, пылесосу год, не протирал ни разу.
По опыту использования предыдущего пылесоса с этими же мешками все так и останется ещё несколько лет. Мешки задерживают весь мусор крупнее 1 микрона, двигатель не засоряется никак. Запаха при включении пылесоса тоже нет.
Будет ли отрывать линолеум от пола зависит не от мощности пылесоса, а от конструкции насадки — насколько плотно она прилегает к полу.
У меня летом под боком оживленная дорога (так как летом окна открыты 24/7) 2 активно линяющих кота. Сколько шерсти — просто мрак.
Я сужу на основании своего опыта с бошами и витек и какой-то древней ровента. Недешевый у вас агрегат и обслуживание тоже. Один мешок 250 рублей. в год — 1000 с лишним рублей (одна коробка) Я за за лето мешка два точно заменю, а куб воды — 18 рублей, а мне надо 0,002 куба на одну уборку. Если мою полы — 0,010 кубов. В среднем в неделе две уборки — 0,012 кубов * 4 = 0,048 кубов в месяц и за сезон 0,192 куба * 18 рублей = 3,54 рубля за 4 месяца эксплуатации и на помывку еще накинем 5 рублей. Итого фильтрация от грязюки стоит 8,54 рубля. За 4 месяца. За год 25,62 рубля +- при таком же результате.
Даже чисто экономически мойка выглядит интересно.
А тут я понимаю просто собрать какой то мусор — это целый ритуал с «помойкой»… )
Плюс эта самая регулировка на ручке, которая прямо говорит — сделай тише, береги уши и электричество.
Нам кажется, что все ок, пыль убирает, а по факту скорости прохождения потока не хватает для работы циклона, в результате пыль проходит дальше, на моторный фильтр и в двигатель.
Потому что приходится выбирать между проницаемостью фильтра и его эффективностью для мелкой пыли.
Я недавно разбирал своей 10летний самсунг, даже вытирать почти нечего, фильтр стандартный, не менялся.
еще раз прочтите комментарий, там физика и логика, а не статистика и не маркетинг.
мотор умирает, потому что пыль в отсеке, пыль в отсеке, потому что плохо работает циклон, а циклон плохо работает из-за мелочей типа уплотнителя, заусениц и невнимательности.
учту %)
движки обычно сами по себе все же не горят. и если причина осталась — может и новому быстро поплохеть.
А кто из них работает не нормально, по фото диагноз не поставить.
Надо вскрыть пылесос и измерить, какой ток у двигателя на максимальных оборотах.
«Циклоны» — зло. Сколько я их отремонтировал в бытность работы в АСЦ Самсунга. Никогда они нормально не «сосали» — постоянные жалобы от клиентов.
Автор забыл ещё упомянуть HEPA выходной фильтр — там тоже проблем хватало. Особенно после перегрева пылесоса, деформировался пластик защелки, что держал этот фильтр. И тогда или «колхоз» или замена корпуса.
Лучше обычного «мешкового» пылесоса ничего до сих пор не придумали. Много лет без нареканий отработал LG-HT4040. Сейчас переехал на работу. А дома лет 8 уже Бош. Бумажные мешки стоят копейки.
И не используйте бумажные а только из нетканой многослойной(3-5 слоёв) синтетики ОДНОРАЗОВЫЕ.Их делают под все П сторонние фирмы и рассылают по почте.Гуглите.
Они хоть и дороже но с циклоном служат до полугода.А фильтруют как хепа или Миле.
Несколько лет назад надоело мне что старый пылесос Ровента сильно шумит и после уборки специфически пахнет то-ли горелой пылью, то-ли просто поднятой в воздух и не отфильтрованной до конца.
Начал курить форумы и выяснил что лучшие пылесосы приемлемой ценовой категории это таки мешковые Миле. Мешок у них какой-то 9-слойный что-ли и задерживает всё очень хорошо.
А на вход поставил циклон от Самсунга
Ставится между трубой со щеткой и гибким шлангом.
Пылесошу раз в неделю и вытряхиваю из циклона примерно с кулак мусора, мешки меняю раз месяца в 3-4.
Вопрос в том, где найти нормальные мешки? Я даже бумажных нормальных не нашел на самсунг, все продают какую-то дичь, которая сползает с креплений и сосёт мимо мешка. Хотя на упаковке прям модель написана.
Ща нашел какие-то синтетические, дороже, но вроде стоят крепко и фильтруют неплохо.
Вообще скажу так что пылесос Миле мне ооочень нравится! Это просто супер и ни на что иное смотреть даже не хочется (а с чего бы смотреть если всё более чем устраивает). Относительно тихий, красивый, нет никакого запаха, а с циклоном так вообще отлично сосёт за копейки!))
З.Ы.; А циклон мне нравится ещё конечно наглядностью уборки — каждый раз его вытряхивая просто удивляешься откуда это всё и как его много. Причем если пылесосить два раза в неделю, то пыли набирается почему-то только раза в полтора меньше, чем раз в неделю… Ну это ж одна из двух величайших загадок природы: Откуда берётся пыль и куда деваются деньги. Пока моя основная гипотеза, что второе просто переходит в первое.
Категорически НЕ рекомендую бумажные мешки.
Бумажных всё равно не нашел с нормальным фланцем.
Львовские синтетические не советую и дороже и хуже.
Но можно приблизить.
Кроме мешка вам понадобится герметизировать корпус и камеру всаса воздуха где стоит мотор.Чтобы мотор не сосал воздух мимо шланга, мимо мешка и не выбрасывал воздух из всех щелей наружу мимо выходного фильтра Хепа.
Да-да, большинство 98% бытовых пылесос сделаны специально ТАК отвратительно.Чтобы долго не служили и плохо всасывали!
А у Миле идеальная герметизация и воздух идёт строго по шлангу в мешок а не мимо, из мешка в мешковую камеру и во входнуй предмоторный фильтр хепу а не мимо в мотор, из входной предмоторной хепы в мотор на охлаждение -из мотора в выходной фильтр хепу а не мимо в щели где шнур.
Поэтому берётся Самсунг, разбирается и все щели ВНУТРИ корпуса где воздух прокачивается, промазываются сантехническим силиконом.На вход горловины мешка ставится резиновое уплотнение чтобы воздух шёл прямо в мешок а не мимо и на выход шланга удинительная втулка чтобы воздух из шланга залетал прямо в мешок.Мешок меняется на синтетический многослойный типа Фильтеро.На шланг насадка циклонная колба и получаем мини Миле.Почти.Зато в 5 раз дешевле.
Приехал в какую-то фирму торгующую запчастями и расходниками для пылесосов, и они мне там заявляют: Да нееет, берите другую насадку, у нас на Миле только их и берут. Тьху! Поддался убеждению и взял… Вот единственное и раздражает что на треннии хреново держится и разок за уборку, но под яростный матерок таки выпадает. Не, надо брать с защёлкой!
Их есть несколько моделей. Отличаются наличием/отсутствием защелок на трубу. Удобнее с защелками.
Но тогда труба и шланг тоже нужны с защелками.
Теперь мешки стали практически вечными.
Циклонные пылесосы в быту ЗЛО или стоят как Дайсон и всё равно в Дайсонах надо менять(вечно мыть тоже нельзя) фильтрующую хепу чаще, она не вечная.Мультициклоны Дасона (идея скомунизжена с фильтров танка Т-34) полностью мелкую пыль не отфильтровывают, там стоит банальный моющийся фильтр после циклонов.А это слабое место всех Ц пылесосов.
Поэтому ёжики кушают постоянно свой кактус-покупает бытовые аквы с циклонами и страдают.
Все эти маркетинговые мифы что мешки должны быть многоразовые, что аква и циклон безрасходные пылесосы, что они якобы фильтруют лучше…
Аква и циклон имеют смысл только в пром пылесосах типа строительных или клиниговых или конструкция становится слишком дорогой как у Дайсона.
ибо где и как в многоквартирном доме вытряхивать мешок?
впрочем поддерживаются как правило и такие и многоразовые, так что дело вкуса.
И мыть тоже бесполезно после примерно 5 мойки поры в ткани и поралоне закрываются солями из воды и грязью.Мешок перестаёт фильтровать пыль и задерживает только крупную грязь.
Многоразовые мешки -ЗЛО! Они ПЫЛЯТ.
Вы не понимаете физики, химии и аэродинамики работы пылесоса и мешка.
И по традиции из времён СССР считаете что многоразовый мешок это круто и он что то экономит.
Бумага из 2х слоёв на порядки хуже фильтрует чем синтетический нетканый материал полипропилен в 3-5 слоёв в новых белых синтетических мешках от Фильтеро и прочих фирм.
Это практически многослойная хепа.Она не рвётся даже от осколков стекла и воды.
Сопротивление потоку воздуха в 3х слойном синтетическом мешке в 2 РАЗА меньше чем в 2х слойном бумажном.
Да он стоит дороже но служит дольше-больше мусора собирает и дольше не пропускает мелкую пыль а с насадкой циклоном становится «вечным» пол года-год.Так как в мешок попадает только мелкая пыль.
Чинил точно такой же пылесос. 1300 р мотор.доставка 1 сутки.)
Давно не смотрю на али, многие детали есть в офлайн магазинах при тех же ценниках
Со скидкой 990р.
ЧЕБОКСАРЫ, у вас тоже есть казаньэкспресс !!!
Сколько не искал — либо бумажные, либо из полубумажной ткани, которая уже после первого извлечения пыли начинает разлазиться.
Кстати тот же Фильтеро продаёт и многоразовые мешки для любых П на заказ.
Но категорически не советую.Раз 5 вытрусите и он будет пылить.Раз 5 помоете и он начнёт пропускать пыль наружу.Убьёте мотор и этим дело кончится.И станете ругать мешковые пылесосы.Тогда как виноваты будете ВЫ из за своего незнания и дурацких мифов.Всё дело в физике, а потребитель её не знает.
Главное чтобы габариты совпали с отсеком.
Главное чтобы габариты совпали с отсеком.
В пылесосной промышленности принято обманывать потребителя на 2 ступени в 200вт.
На корпусе П Самсунг написано 1600вт, на моторе написано 1400вт, реально измеренная потребляемая максимальная мощность под нагрузкой 1200вт.
P.S. А в родной турбине всего-то полетел подшипник. И казалось бы, взять и заменить. А нельзя. Теоретически нельзя. Там такую хитроумную шайбу из мягкого металла напрессовали, специально, чтобы узел был одноразовым. Она просто всё закрывает и к подшипнику не подлезть. Вокруг много платмассы. Не погреть. Ну т.е. это прям специально, это без сомнения. Об экологии заботятся, вероятно
Это большое дело!
Заменить одну деталь на другую любой дурак сможет, если они подходят.
А вот как узнать, что подходит…
Альтернатива — покупка нового пылесоса (что всегда дорогая лотерея).
Поэтому такое обсуждение и столько плюсов за тему.
Можно почитать о подобном например здесь (сам не читал, первый линк из гугл-поиска), ну и прикинуть например Лак электроизоляционный KO-921 возможно, что и срастется (но сначала лучше изучить тему т.е. почитать).
Но вы не хавайте — полагайте и метите веником)
зы:«тех самых», которые были 10 лет назад уже не делают. Забудьте. Каждый год оптимизации производства. Нет никакой гарантии, что новый бош/самсунг/филипс купленные сейчас проработают 10 лет. Точнее есть уверенность, что не проработают.
на кассе в маркете:-треть не срабатывает уже на кассе, половина-через неделю дома, остальные
после месяца-двух тривиальной эксплуатации…
P.S.: Опыт владения пылесосами различных фирм и видов(-с водой\без воды\мешки и т.д..) лишь
говорит об одном:-все «устаревают» через два-три года максимум, прекращая работать нормально
даже после вылизывания «потрошков»… А вот ревущие, аки раненый зверь «советские», после замены
мешков, и смазки подшипников, показывают такую прыть и удаль, что так и хочется даже заново их
покрасить, удалив ржавчину Времени на боках!
P.S. по поводу «ревущие» — встречались «вихри» выпуска очень ранних годов с резиновым шлангом обтянутым тряпкой так про те я бы не сказал что они громкие. А вот с пластиковыми шлангами-гофрами из 80х годов действительно ревели как зверь…
Как были правы Органы(-МГБ, НКВД и т.д..), когда запрещали разные
копиры\сканеры\принтеры и МФУ, ведя строгий учёт этих аппаратов…
Да и в тушёнке «Великая стена» тогда была именно свинина!! ;-))
А второй случай следствие первого-от перегрева двигателя.
Но чаще всего, большое потребление тока и искрение заменой подшипников не устраняется. Скорее всего, появляется межвитковый пробой устраняемый только заменой ротора, а легче, всего движка, так как новых роторов не продают, а у старого всё равно подшипники изношены и их тоже придется менять, что по стоимости работ практически сравнивается со стоимостью движка.
А измеритель мощности, конечно очень удобная штука для для проверки движков. Вариантов море. По сути, измеряется переменный ток, так как напряжение постоянное. Я сначала сделал пассивный на диодах Шоттки и маленьком стрелочном индикаторе, а потом всё-таки на операционнике с простеньким БП, чтобы чувствительность, точность и линейность поднять. Корпус с розеткой получился в 2 раза больше накладной розетки.
