Светодиодные лампы, цоколь Е27. Псевдо 12Ватт. Маленькая доработка.
- Цена: $60.00 за 10 шт
- Перейти в магазин
Обзоров подобного шлака было много.
Так что это скорее не обзор, а инструкция по примитивной доработке подобных ламп для чайников.
Для сведущих, данная тема будет не интересна, можете не открывать.
И так, Перед нами чудо инженерной мысли китайцев.
Были куплены пол года назад для гаража в количестве 10 шт.
При получении сразу замерил потребление диодной сборки.
Получил 156,7 вольт на 30мА =4,7 ватт.
Заявлено 12 ватт.
Был сразу открыт спор на возврат 50% стоимости. Продавец согласился. Итог 30$ по курсу на тот момент 36,5р. = 1095р. или 109,5р. за 1 шт.
Визуально мерцания ламп ни в живую ни при фотографировании я лично не замечал.
Но тут недавно снимал видео в гараже и офигел. Дикое мерцание!
Разобрал лампу и оценил потроха.
Шесть модулей с маркировкой KR-066016Q 24V и один безымянный.
За пол года работы корпус повело. 2 модуля доставал пассатижами.
Внутри никакого драйвера не оказалось. Просто блок питания постоянного напряжения.
На выходе конденсатор 4,7uF 400V 105'C
Ставить драйвер или как-то сильно переделывать особого желания вообще не было.
Решил поставить на выходе кондёр по больше и всё.
Проверяем что получилось, сравнение до и после доработки:
Потребление изменилось крайне незначительно
Было 158,2В. стало 158,6В.
Параметр тока всё время плавал, что до, что после переделки и лежал в пределах 29,51-29,80 мА.
Две переделанных лампы 100uF 250V, 480P-120 кадров в сек.
Пульсация присутствует, но она крайне незначительна. Визуально яркость лампы увеличилась процентов на 30.
В общем я доволен.
Покупать стоит, если вас устроит цена и переделка.
Мне обошлось 110+20=130р.
Во втором варианте 110+35+25=170р.
Так что это скорее не обзор, а инструкция по примитивной доработке подобных ламп для чайников.
Для сведущих, данная тема будет не интересна, можете не открывать.
И так, Перед нами чудо инженерной мысли китайцев.
Были куплены пол года назад для гаража в количестве 10 шт.
При получении сразу замерил потребление диодной сборки.
Получил 156,7 вольт на 30мА =4,7 ватт.
Замер
Заявлено 12 ватт.
Был сразу открыт спор на возврат 50% стоимости. Продавец согласился. Итог 30$ по курсу на тот момент 36,5р. = 1095р. или 109,5р. за 1 шт.
ТТХ ламп от продавана:
LED Type :LED Corn Bulb
Power:12W
Voltage :85-265AC
LED Quantity :7 Intergrated Chips
LED Chip :COB SMD
LED Base :E27
Color :Warm White.Cold White
Color Temperature :Warm white: 2700K-3500K
Beam Angle :360 degree
Dimension :Length:110mm * Diameter:35mm
Color of Housing :White Housing
CRI :> 88
Case Material: Aluminum+ Plastic
IP Grade :IP60
Working Frequency :50 ~ 60HZ
Working Temperature :-40 degree ~ 60 degree
LED Life :> 50000 hours
Power:12W
Voltage :85-265AC
LED Quantity :7 Intergrated Chips
LED Chip :COB SMD
LED Base :E27
Color :Warm White.Cold White
Color Temperature :Warm white: 2700K-3500K
Beam Angle :360 degree
Dimension :Length:110mm * Diameter:35mm
Color of Housing :White Housing
CRI :> 88
Case Material: Aluminum+ Plastic
IP Grade :IP60
Working Frequency :50 ~ 60HZ
Working Temperature :-40 degree ~ 60 degree
LED Life :> 50000 hours
Визуально мерцания ламп ни в живую ни при фотографировании я лично не замечал.
Но тут недавно снимал видео в гараже и офигел. Дикое мерцание!
Разобрал лампу и оценил потроха.
Шесть модулей с маркировкой KR-066016Q 24V и один безымянный.
За пол года работы корпус повело. 2 модуля доставал пассатижами.
Внутри никакого драйвера не оказалось. Просто блок питания постоянного напряжения.
На выходе конденсатор 4,7uF 400V 105'C
Ставить драйвер или как-то сильно переделывать особого желания вообще не было.
Решил поставить на выходе кондёр по больше и всё.
Вариант 1. JAMICON 100uF 250V 105С
В моём случае, по размерам, идеально подходил JAMICON 100uF 250V 105'С
Рекомендуется ставить на 400 вольт!
На 250 вольт я поставил по своему усмотрению, при обрыве COB диода, бахнет 100%. Т.к. напряжение поднимается до 303В.
И дальше отталкиваемся от доступных размеров.

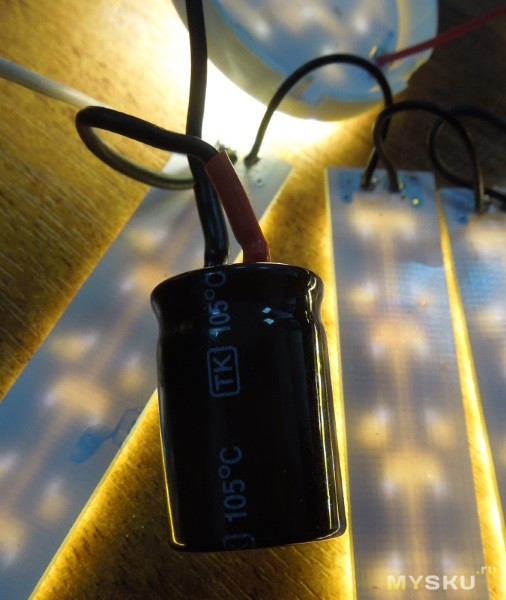

Припаиваем небольшие проводочки для удобства.
Далее параллельно к самим светодиодам, строго соблюдая полярность конденсатора!!!
Можно припаяться и у блока питания, но мне так было удобнее.
Собираем обратно.
Рекомендуется ставить на 400 вольт!
На 250 вольт я поставил по своему усмотрению, при обрыве COB диода, бахнет 100%. Т.к. напряжение поднимается до 303В.
И дальше отталкиваемся от доступных размеров.
Припаиваем небольшие проводочки для удобства.
Далее параллельно к самим светодиодам, строго соблюдая полярность конденсатора!!!
Можно припаяться и у блока питания, но мне так было удобнее.
Собираем обратно.
Вариант 2. JAMICON 47uF 250V 105С + термопредохранитель 95C
Вспомнил, что остались ещё 4 лампы, решил в крутить их дома. И немного ещё обезопасить.
На входное питание поставить термопредохранитель с температурой сработки 95'C, закрепив его к конденсатору на силиконовый термоклей Kafuter K-5204K.
https://aliexpress.com/item/item/High-quality-Free-Shipping-80g-Kafuter-K-5204K-High-Thermal-Conductive-Paste-Silicone-Adhesive-Glue-NEW/1573452514.html
Паять нужно аккуратно, иначе пред сработает и можно начинать заново. Я использовал стакан с холодной водой. Опускал в него пред и к концам припаивал проводки.
Всё припаять прямо к плате. На входе выпаял провод и припаял тот что от предохранителя. Получилось в разрыв.
Собираем.
На входное питание поставить термопредохранитель с температурой сработки 95'C, закрепив его к конденсатору на силиконовый термоклей Kafuter K-5204K.
https://aliexpress.com/item/item/High-quality-Free-Shipping-80g-Kafuter-K-5204K-High-Thermal-Conductive-Paste-Silicone-Adhesive-Glue-NEW/1573452514.html
Паять нужно аккуратно, иначе пред сработает и можно начинать заново. Я использовал стакан с холодной водой. Опускал в него пред и к концам припаивал проводки.
Всё припаять прямо к плате. На входе выпаял провод и припаял тот что от предохранителя. Получилось в разрыв.
Собираем.
Проверяем что получилось, сравнение до и после доработки:
Потребление изменилось крайне незначительно
Было 158,2В. стало 158,6В.
Параметр тока всё время плавал, что до, что после переделки и лежал в пределах 29,51-29,80 мА.
Нагрев
Для проверки температуры одел на лампочку два плотных пакета и оставил на 2 часа.
Снял пакет, максимальная температура светодиодов была 74'С.
Снял крышку, внутри максимальная температура была 76'С.
Потом оставил лампу в без пакета на 1 час.
Максимальная температура светодиодов 55'С.
Внутри максимальная температура была 57'С.
Температура воздуха 25'С
Так что смело можно утверждать, максимальная температура нагрева одной такой лампы 80'С при внешней температуре 25'С.
В обычных условиях 60'С максимум.
Снял пакет, максимальная температура светодиодов была 74'С.
Снял крышку, внутри максимальная температура была 76'С.
Потом оставил лампу в без пакета на 1 час.
Максимальная температура светодиодов 55'С.
Внутри максимальная температура была 57'С.
Температура воздуха 25'С
Так что смело можно утверждать, максимальная температура нагрева одной такой лампы 80'С при внешней температуре 25'С.
В обычных условиях 60'С максимум.
Сравнение заводской лампы и переделанной 47uF 400V и 100uF 250V - 120 кадров в секунду:
Заводская
47uF 400V
100uF 250V
47uF 400V
100uF 250V
Сравнение заводской лампы и переделанной 100uF 250V:
1080P-30 кадров в сек.
720P- 60 кадров в сек.
480P-120 кадров в сек.
При выключении лампы наблюдается затухающий эффект.
720P- 60 кадров в сек.
480P-120 кадров в сек.
При выключении лампы наблюдается затухающий эффект.
Две переделанных лампы 100uF 250V, 480P-120 кадров в сек.
Пульсация присутствует, но она крайне незначительна. Визуально яркость лампы увеличилась процентов на 30.
В общем я доволен.
Покупать стоит, если вас устроит цена и переделка.
Мне обошлось 110+20=130р.
Во втором варианте 110+35+25=170р.
А бахал ли?
Учитывая комментарии у меня возник вопрос. Подобных лампочек покупалось сотни.
У кого они реально взрывались? При обычной эксплуатации.
У кого они реально взрывались? При обычной эксплуатации.
