Монтажные USB-C разъёмы с парой контактов

Купил десяток USB-C-разъёмов про запас. Конкретно эти рассчитаны только под питание и поэтому оснащены только парой контактов, плюс и минус. У меня есть старая техника, которая долго используется и до сих пор не сломалась, но устаревший microUSB заставляет искать соответствующие кабели, которые уже подрастерялись либо были раздарены, поэтому почему бы и не обновить стандарт.


Было упаковано в простой пакетик, внутри 10шт. разъёмов.

Из корпуса выходит два контакта под питание. Расстояние между ними 3.2мм

с данного ракурса плюс справа, минус слева и соединён с корпусом.

Дополнительная металлизация на контактом сердечнике отсутствует

Вниз от корпуса выходит два монтажных усика

Размеры

Проверка связи. Переворот кабеля в любом случае даёт напряжение.

У меня есть Bluetooth-ресивер Ugreen для наушников, которым до сих пор пользуюсь. Пока работает, но разъём старенький, было бы неплохо его заменить на актуальный.

Разбираем корпус и отпаиваем аккумулятор

Самое сложное это отпаять старый разъём

Пришлось выкусывать и частично выпаивать

Ставлю новый разъём. Здесь по сути нужно припаять плюсовой контакт, так как корпус и так припаивается к земле на плате. Минусовой усик отломаю позже.

Отверстия под монтажные усики на плате от старого microUSB расположены довольно близко друг к другу, решил обогнуть ими вокруг платы и припаять с другой стороны к минусовым контактам.

USB-C разъём больше по размерам, чем microUSB, поэтому отверстие в корпусе придётся расширить напильником.

Припаиваю аккумулятор, собираю всё.

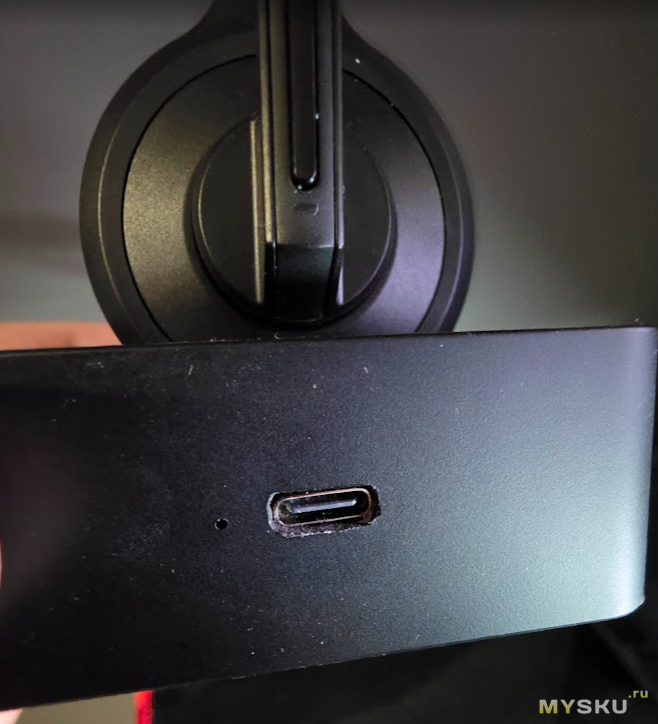

Работает.


Итоги

Разъёмчики удобные, пригодятся. Но есть минус — контакты хрупкие, после трёх изгибов отламываются, поэтому надо быть аккуратнее. Прикуплю ещё на будущее разъёмы с четырьмя контактами, для обмена данными, пусть тоже будут.
