Дезинфекция холодильника с помощью озонатора

Есть у меня традиция включать озонатор в холодильнике, как только там завелась живность или посторонний запах...

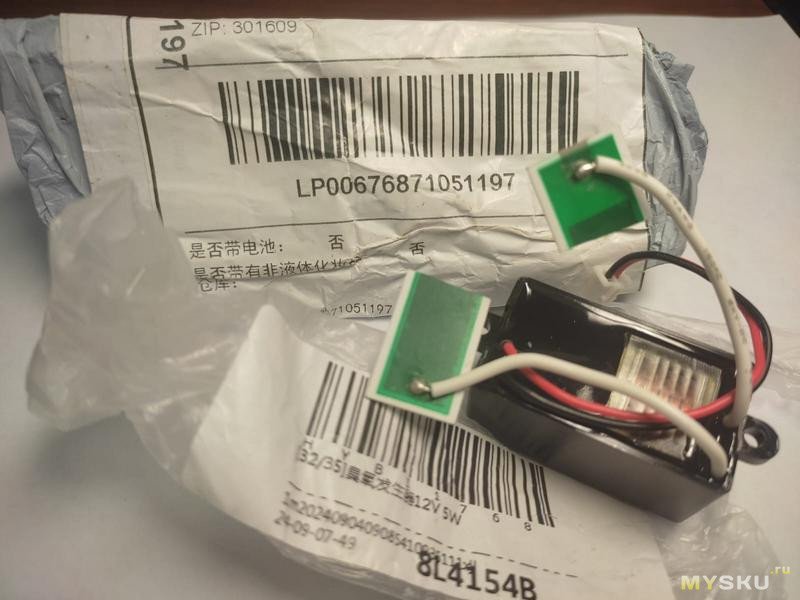

Для этих целей в 2023 году был куплен крохотный озонатор на 12в. Почему на 12в? На то время это был самый дешевый вериант. К соженению ссылка протухла, поэтому вот вам похожий — Portable Ozone Generator DC 12v. Производитель обещает озона аж 200мг/ч. Многозначительно молчу, и дальше мы идем гулять ©.

У него чуть-чуть другая керамическая пластина, но как только кто-то из муськовчан его получит и измерит штангелем (хотя бы до второго знака), я обязуюсь допилить корпус. А пока все нарисовано под пластину размером 45мм х 15мм.

Почти год я им пользовался как есть. С появлением у меня 3D принтера мечты — Flashforge Adventurer 5M провода и изолента были отложены для следующего долгостроя. В течении недели заказал недостающие компоненты.

Самые дешевые type-c платы, без подтягивающих резистров.

Преобразователь 5в->12в на 2А.

Саморезы 2.5М х 10мм, 200 штук.

Вентилятор 40мм х 40мм х 10мм на 12в.

Приблизительно 5..6 часов занял мозговой штурм и рисование в САПР. Еще 3.5 часа и $2 ушло на печать и пластик.

Несколько фоток обьясняющих процесс сборки. Керамическая пластина генератора и сам генератор вставляются в направляющие корпуса.

Плата преобразователя XL3608 посажена на двухстороннюю монтажную ленту. Питание с type-c идет на вход повышайки, а к ее выходу припаяны провода вентилятора и озонатора.

Все непотребство накрывается вентилятором и крышками.

Фото готового устройство выглядит как-то так. У ней внутре неонка ©.

Теперь о грустном. Генератор и вентилятор потребляют от 12в порядка 350мА...400мА. Добавим сюда еще КПД преобразователя 85%. Итого 5 Ватт. На низкой стороне все это превращается в 1А по линии 5в. Так как в проекте применена плата type-c без подтягивающих резисторов, а все зарядники щас слишком умные, то не каждый БП и кабель работает с моим анигилятором.

Ну и на последок о технике безопастности:

При превышении нормы, утвержденной Постановлением Главного государственного санитарного врача РФ от 28.01.2021 N 212.1.007-76, равной 0,16 мг/м3, O3 может отравить человека. К узнаваемым симптомам отравления относят проблемы с дыханием (сложно вдыхать, появляется ощущение жжения в груди, кашель) и резь в глазах. Правда, O3 имеет специфический запах, поэтому обычно его легко почувствовать и успеть предпринять специальные меры до того, как будет достигнута предельно допустимая концентрация (ПДК). Также озон может ухудшить симптомы астмы или способствовать ее развитию.

Утащить проект себе можно тут.
