Гроза за окном заставила вспомнить о немаловажной части любой сети — о защите.
В данном обзоре коснусь темы устройства грозозащит для локальной сети и возможности доработки сетевого оборудования с целью повышения его устойчивости к атмосферным разрядам, статическим наводкам и прочим подобным факторам.
А именно приведу пример установки защитных тиристоров (сидакторов) в пару свитчей, где о них «забыли» производители. Со схемами и ссылками. Хотя в приведенных устройствах это просто запайка нужных деталей в пустые места платы, но никто не мешает подключить сидакторы и на свитч, где они не были предусмотрены.
Важный момент! Все эти защиты не работают без наличия качественного заземления к корпусу устройства или специальной клемме!
Как работает грозозщита? Если совсем грубо — она обеспечивает снижение потенциала на линии при превышении некоторого порога. Это может быть уровень около 8-10 вольт для обычного Ethernet или около 60В для Ethernet с POE.
Когда-то, много лет назад были популярны схемы модулей защиты на диодах и сапрессорах вроде 1.5KE6.8 или разрядниках на 90В. Кстати в качестве разрядников могли использоваться стеклянные разрядники от пускателей люминесцентных ламп или просто неоновые индикаторные лампы.
Однако сейчас, во время гигабитных и более сетей, когда используются уже не 4, а 8 линий для передачи данных, используется другой подход. Снижается потенциал средней точки выходного трансформатора (5) дифференциальной пары Ethernet сети посредством подключения защитного устройства (2) как на референсной схеме ниже.
Кроме того, вместо сапрессоров (диодов) используются защитные тиристоры (SIDACtor).
Основное отличие их от сапрессоров — более высокая скорость срабатывания и более низкая ёмкость. Что позволяет их использовать в более высокочастотных цепях, вроде гигабитных и более ethernet сетях.
Про защитные тиристоры (SIDACtor), как они работают, применение и особенности можно почитать например начиная отсюда или сразу тут или тут.
А теперь практика, на примере коммутаторов Utepo SG8-M/SG5-M.
У них реализована следующая схема, это для 5 портового устройства, показан порт с отдельным трансформатором и 2 порта со спаренным трансформатором. Не изображенные на схеме порты аналогичны паре портов на общем трансформаторе:
И устройство с грозозащитой по вышеприведенной схеме:
Отмечу, в данной реализации защиты свитча используются сидакторы P06C (P0640SCLRP) и B06NC (BS0640N-C-F) с напряжением срабатывания 58-77В и пиковым током до 500А в импульсе до 10μs, отдельно на каждый порт.
Такая защита, конечно выглядит предпочтительнее более бюджетного варианта, когда на один сидактор подключена сразу группа портов. Впрочем, в некоторых свитчах встречаются блоки выходных трансформаторов, где сразу на весь порт, по всем 4м парам имеются соединенные средние точки трансформаторов.
Кроме того, вместо сидакторов на 58 вольт встречается использование защитных тиристоров на 8 (на самом деле 11-15) типа P0080SC (P0080SCLRP). Это вполне оправданно, если не предполагается работа с POE в коммутаторе.
Примеров свитчей с сидакторами на 8В и объединенными средними линиями выходных трансформаторов являются коммутаторы от Tenda.
Рассмотрю старую модель Tenda TEG1008D как «образец» защиты на 8 вольтовых сидакторах с группировкой нескольких портов на один блок защиты.
Все, что мне попадались, были с распаянными сидакторами, причем как приобретенный локально в офлайне, там и с aliexpress (отличия только в наличии переключателя vlan изоляции, на локальных не было).
В свитче применены сидакторы P008C, по одному на 2 порта. У них порог срабатывания от 8В до 25В, но те что я видел, имели порог около 11-12В.
А теперь собственно про Tenda TEG1008M или Tenda TEG1016M, ныне доступные на рынке коммутаторы с якобы имеющейся грозозащитой.
Не могу сказать как обстоят дела с этими устройствами, продаваемыми локально, но 2 покупки с aliexpress оказались без защитных компонентов. Рефанд был сделан на 1/4 стоимости по решению арбитража ali.
Вцелом вполне рабочие лошадки для небольшой сети. Из приятного в них то, что по схемотехнике они могут питаться напряжением наверное от 5 до 12-14В точно. Внутри схему питают 2 step-down преобразователя на 1.1В и 3.3В.
Из неприятного — на местах для защитных тиристоров пусто. Схемотехника защиты — группа портов (4 или 8) на сидактор (или пару впараллель).
Cхема реализации защиты (2 порта, на одном трансформаторе QD36A01, остальные аналогично):
После установки сидакторов (к сожалению с буквой C на до 500А у меня не было, поставил А — до 150А, но оригинальные P-8AM Littelfuse P0080SAMCLRP, отличие от Pxxx0SC в более низкой ёмкости) получилось такое:
Как видно, здесь смешанная схема защиты, половина портов (8-16, в том числе Uplink порты 15 и 16) подключены по схеме с общей средней точкой всех выходных трансформаторов, заведенной на 2 включенных параллельно защитных тиристора (+RC цепи). Я не знаю зачем тут использован такой зоопарк трансформаторов, но TF-208DG, использованные для uplink портов 15 и 16 по datasheet предназначена для 100Mbit сети (по 2 порта в трансформаторе)…
Другая половина, порты 1-8, разведены под возможность использования POE по этим портам. Однако изучив плату подробнее, можно увидеть возможность с помощью 8 перемычек включить средние точки выходных трансформаторов к 2м парным местам под защитные тиристоры. Причем одно место обеспечивает защитой выводы 1-2 и 3-6 LAN портов, другое — выводы 4-5 и 7-8. Впрочем, при желании, можно другой конфигурацией перемычек поставить по защитному тиристору (точнее по паре) на каждый из этой группы портов отдельно.
Перемычки я установил на места C145, C138, C135, C132, C131, C130, C129, C128.
Конечно, вместо P-8AM лучше было бы установить P-8СM или P008C, да и по 2 впаралель (на такое количество портов), с большим током импульса, но лучше что-то чем ничего.
Tenda TEG1008M с установленными защитными тиристорами и перемычками:
И в конце дам несколько ссылок на лоты с защитными тиристорами:
https://aliexpress.com/item/1005002194188875.html
P0640SALRP, но можно запросить P0080SAMCLRP через чат
https://aliexpress.com/item/1005002673851843.html
P0080SALRP P0080SBLRP P0080SCLRP P0080SCMCLRP P0080SAMCLRP
https://aliexpress.com/item/1005006853967600.html
P0080SALRP P0080SAMCLRP P0080SBLRP
https://aliexpress.com/item/1005002137678928.html
P0080SA P0080SALRP
https://aliexpress.com/item/1005003802978702.html
P0080SCMCLRP P-8CM (самое оптимальное предложение IMHO)
https://aliexpress.com/item/4001152888706.html
P0080SCLRP P-8C
И еще, при выборе модели защитного тиристора следует помнить:
Pxxx0SCMCLRP быстрее чем Pxxx0SCLRP
Pxxx0SCLRP выдерживает больший пиковый ток чем Pxxx0SАLRP
итого, лучший выбор — Pххх0SCMCLRP
В данном обзоре коснусь темы устройства грозозащит для локальной сети и возможности доработки сетевого оборудования с целью повышения его устойчивости к атмосферным разрядам, статическим наводкам и прочим подобным факторам.
А именно приведу пример установки защитных тиристоров (сидакторов) в пару свитчей, где о них «забыли» производители. Со схемами и ссылками. Хотя в приведенных устройствах это просто запайка нужных деталей в пустые места платы, но никто не мешает подключить сидакторы и на свитч, где они не были предусмотрены.
Общая информация про грозозащиту
Собственно в области защиты оборудования от атмосферного электричества много терминов, много мифов… Но в целом задача защиты состоит в погашении импульса наведенного напряжения, которые наводит в коммуникационных линиях отдаленный разряд молнии. Кроме того, задачей защиты является также сбрасывание накапливающего статического напряжения в этих же линиях. Статику наводит тот же снег зимой, например.
И сразу отмечу, прямое попадание разряда молнии даже не в линию, а в дом, на чердаке которого проходит линия ваших коммуникаций запросто может привести к выгоранию ваших устройств вместе с грозозащитами. Не всегда и не обязательно, но это возможно.
И еще, наличие молниезащиты в вашем здании — обязательно. Грозозащита оборудования, сетей питания, сетей коммуникаций и молниезащита зданий — это всё разные задачи.
Подключение устройства с грозозащитой к нулевому проводу щитка конечно лучше чем отсутствие подключения вообще, но работать будет только если ваш электрощит или нулевой провод хорошо заземлены, например подключены к исправному заземлению от распределительного шкафа вашего здания.
И сразу отмечу, прямое попадание разряда молнии даже не в линию, а в дом, на чердаке которого проходит линия ваших коммуникаций запросто может привести к выгоранию ваших устройств вместе с грозозащитами. Не всегда и не обязательно, но это возможно.
И еще, наличие молниезащиты в вашем здании — обязательно. Грозозащита оборудования, сетей питания, сетей коммуникаций и молниезащита зданий — это всё разные задачи.
Подключение устройства с грозозащитой к нулевому проводу щитка конечно лучше чем отсутствие подключения вообще, но работать будет только если ваш электрощит или нулевой провод хорошо заземлены, например подключены к исправному заземлению от распределительного шкафа вашего здания.
Важный момент! Все эти защиты не работают без наличия качественного заземления к корпусу устройства или специальной клемме!
Как работает грозозщита? Если совсем грубо — она обеспечивает снижение потенциала на линии при превышении некоторого порога. Это может быть уровень около 8-10 вольт для обычного Ethernet или около 60В для Ethernet с POE.

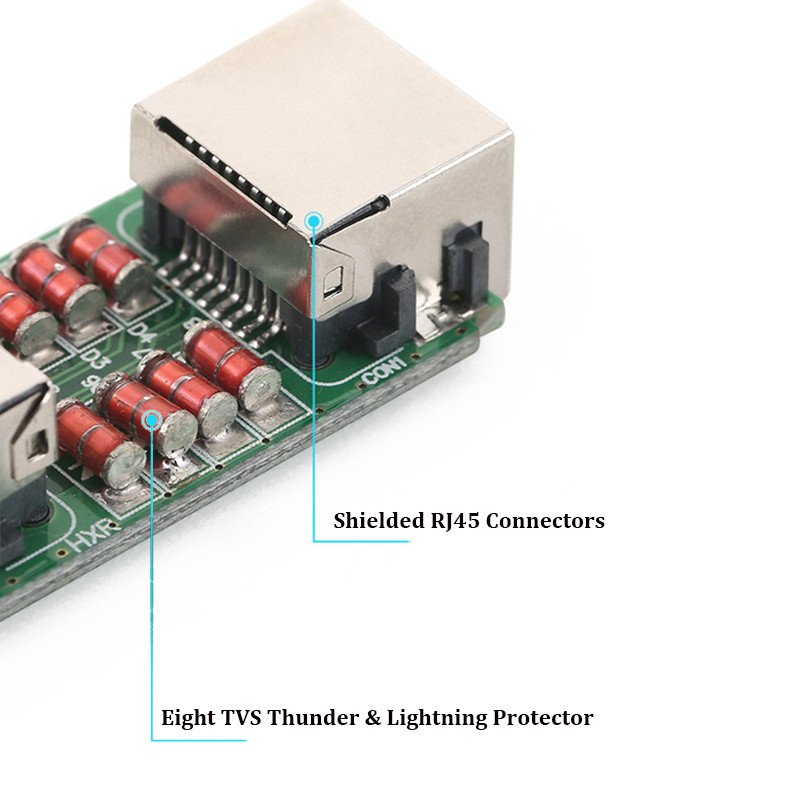

Когда-то, много лет назад были популярны схемы модулей защиты на диодах и сапрессорах вроде 1.5KE6.8 или разрядниках на 90В. Кстати в качестве разрядников могли использоваться стеклянные разрядники от пускателей люминесцентных ламп или просто неоновые индикаторные лампы.

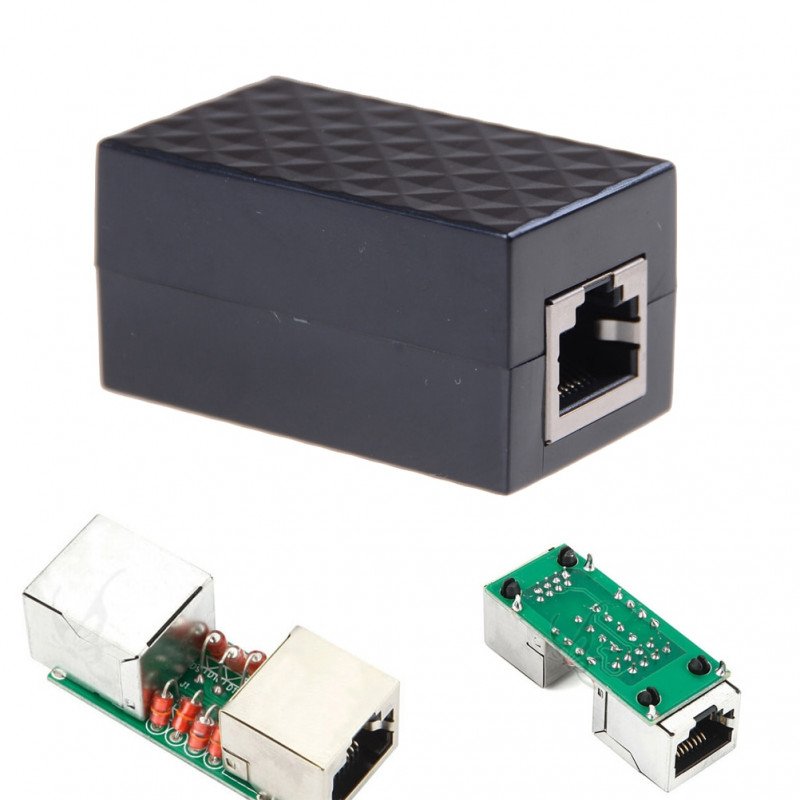

Внешний вид подобных защит :
Однако сейчас, во время гигабитных и более сетей, когда используются уже не 4, а 8 линий для передачи данных, используется другой подход. Снижается потенциал средней точки выходного трансформатора (5) дифференциальной пары Ethernet сети посредством подключения защитного устройства (2) как на референсной схеме ниже.
Кроме того, вместо сапрессоров (диодов) используются защитные тиристоры (SIDACtor).
Основное отличие их от сапрессоров — более высокая скорость срабатывания и более низкая ёмкость. Что позволяет их использовать в более высокочастотных цепях, вроде гигабитных и более ethernet сетях.
Про защитные тиристоры (SIDACtor), как они работают, применение и особенности можно почитать например начиная отсюда или сразу тут или тут.
А теперь практика, на примере коммутаторов Utepo SG8-M/SG5-M.У них реализована следующая схема, это для 5 портового устройства, показан порт с отдельным трансформатором и 2 порта со спаренным трансформатором. Не изображенные на схеме порты аналогичны паре портов на общем трансформаторе:
И устройство с грозозащитой по вышеприведенной схеме:
Платы коммутаторов Utepo SG5-M и SG8-M

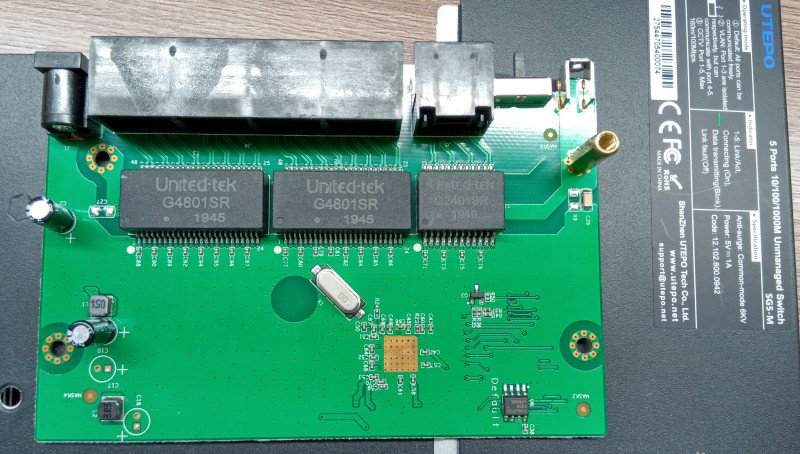

Utepo SG5-M:

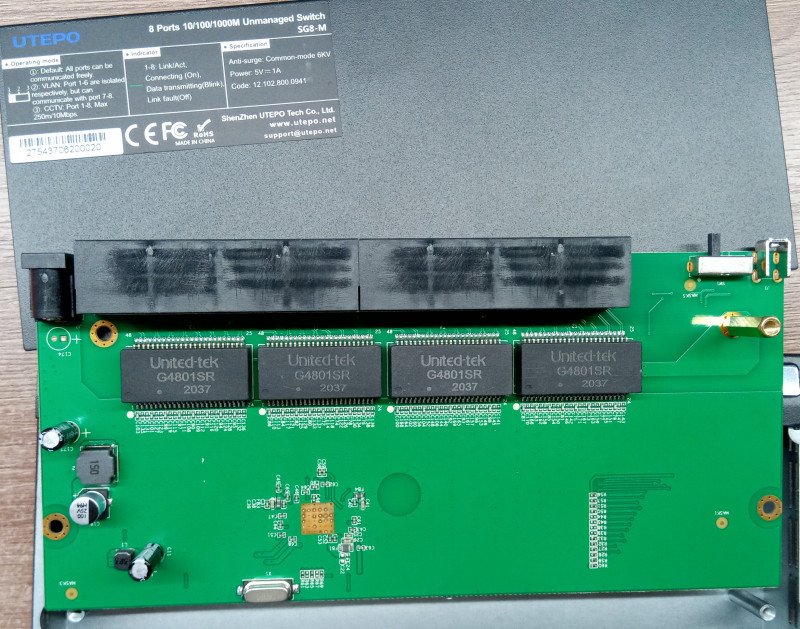

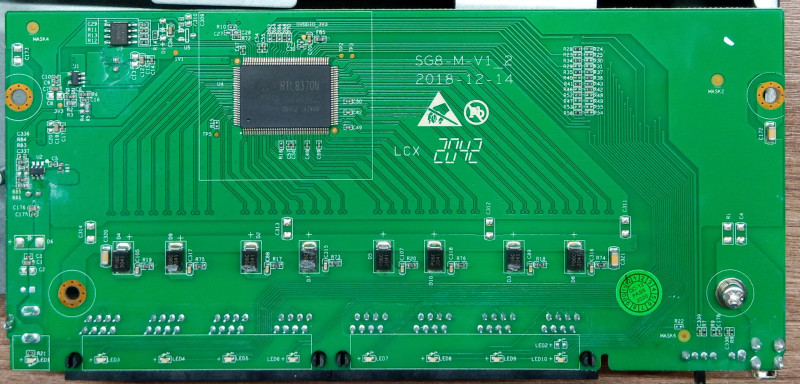

Utepo SG8-M:
Utepo SG8-M:
Отмечу, в данной реализации защиты свитча используются сидакторы P06C (P0640SCLRP) и B06NC (BS0640N-C-F) с напряжением срабатывания 58-77В и пиковым током до 500А в импульсе до 10μs, отдельно на каждый порт.
Такая защита, конечно выглядит предпочтительнее более бюджетного варианта, когда на один сидактор подключена сразу группа портов. Впрочем, в некоторых свитчах встречаются блоки выходных трансформаторов, где сразу на весь порт, по всем 4м парам имеются соединенные средние точки трансформаторов.
Кроме того, вместо сидакторов на 58 вольт встречается использование защитных тиристоров на 8 (на самом деле 11-15) типа P0080SC (P0080SCLRP). Это вполне оправданно, если не предполагается работа с POE в коммутаторе.
Примеров свитчей с сидакторами на 8В и объединенными средними линиями выходных трансформаторов являются коммутаторы от Tenda.
Рассмотрю старую модель Tenda TEG1008D как «образец» защиты на 8 вольтовых сидакторах с группировкой нескольких портов на один блок защиты. Все, что мне попадались, были с распаянными сидакторами, причем как приобретенный локально в офлайне, там и с aliexpress (отличия только в наличии переключателя vlan изоляции, на локальных не было).
В свитче применены сидакторы P008C, по одному на 2 порта. У них порог срабатывания от 8В до 25В, но те что я видел, имели порог около 11-12В.

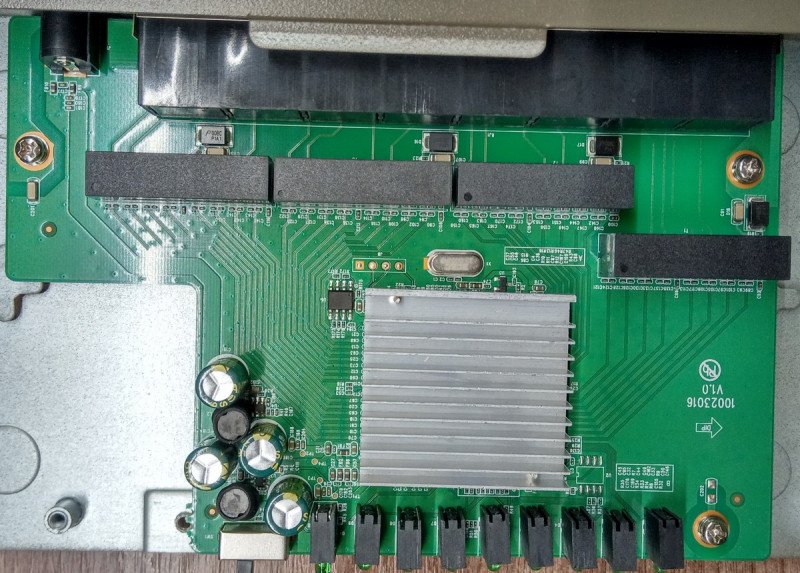

Внутренний мир Tenda TEG1008D
А теперь собственно про Tenda TEG1008M или Tenda TEG1016M, ныне доступные на рынке коммутаторы с якобы имеющейся грозозащитой. Не могу сказать как обстоят дела с этими устройствами, продаваемыми локально, но 2 покупки с aliexpress оказались без защитных компонентов. Рефанд был сделан на 1/4 стоимости по решению арбитража ali.
Вцелом вполне рабочие лошадки для небольшой сети. Из приятного в них то, что по схемотехнике они могут питаться напряжением наверное от 5 до 12-14В точно. Внутри схему питают 2 step-down преобразователя на 1.1В и 3.3В.
Из неприятного — на местах для защитных тиристоров пусто. Схемотехника защиты — группа портов (4 или 8) на сидактор (или пару впараллель).
Внутренний мир Tenda TEG1008M

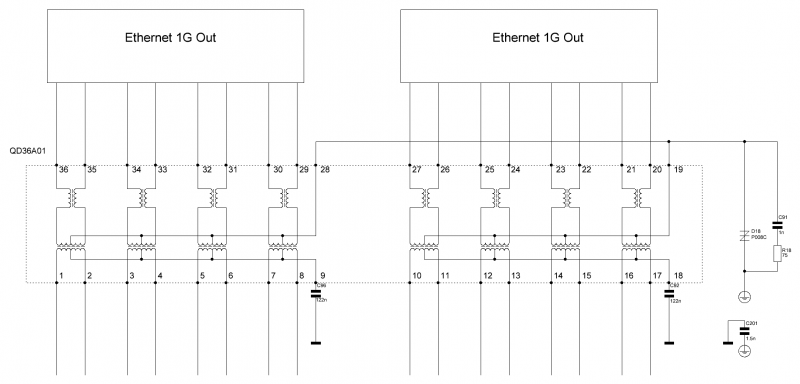

Cхема реализации защиты (2 порта, на одном трансформаторе QD36A01, остальные аналогично):
После установки сидакторов (к сожалению с буквой C на до 500А у меня не было, поставил А — до 150А, но оригинальные P-8AM Littelfuse P0080SAMCLRP, отличие от Pxxx0SC в более низкой ёмкости) получилось такое:
Внутренний мир Tenda TEG1016M на 16 портов
Как видно, здесь смешанная схема защиты, половина портов (8-16, в том числе Uplink порты 15 и 16) подключены по схеме с общей средней точкой всех выходных трансформаторов, заведенной на 2 включенных параллельно защитных тиристора (+RC цепи). Я не знаю зачем тут использован такой зоопарк трансформаторов, но TF-208DG, использованные для uplink портов 15 и 16 по datasheet предназначена для 100Mbit сети (по 2 порта в трансформаторе)…
Другая половина, порты 1-8, разведены под возможность использования POE по этим портам. Однако изучив плату подробнее, можно увидеть возможность с помощью 8 перемычек включить средние точки выходных трансформаторов к 2м парным местам под защитные тиристоры. Причем одно место обеспечивает защитой выводы 1-2 и 3-6 LAN портов, другое — выводы 4-5 и 7-8. Впрочем, при желании, можно другой конфигурацией перемычек поставить по защитному тиристору (точнее по паре) на каждый из этой группы портов отдельно.
Перемычки я установил на места C145, C138, C135, C132, C131, C130, C129, C128.
Конечно, вместо P-8AM лучше было бы установить P-8СM или P008C, да и по 2 впаралель (на такое количество портов), с большим током импульса, но лучше что-то чем ничего.
Плата без трансформатора, нюансы разводки, порты, перемычки
Tenda TEG1008M с установленными защитными тиристорами и перемычками:
И в конце дам несколько ссылок на лоты с защитными тиристорами:
https://aliexpress.com/item/1005002194188875.html
P0640SALRP, но можно запросить P0080SAMCLRP через чат
https://aliexpress.com/item/1005002673851843.html
P0080SALRP P0080SBLRP P0080SCLRP P0080SCMCLRP P0080SAMCLRP
https://aliexpress.com/item/1005006853967600.html
P0080SALRP P0080SAMCLRP P0080SBLRP
https://aliexpress.com/item/1005002137678928.html
P0080SA P0080SALRP
https://aliexpress.com/item/1005003802978702.html
P0080SCMCLRP P-8CM (самое оптимальное предложение IMHO)
https://aliexpress.com/item/4001152888706.html
P0080SCLRP P-8C
И еще, при выборе модели защитного тиристора следует помнить:
Pxxx0SCMCLRP быстрее чем Pxxx0SCLRP
Pxxx0SCLRP выдерживает больший пиковый ток чем Pxxx0SАLRP
итого, лучший выбор — Pххх0SCMCLRP
