Розетка Bylectrica РА16-263 - превращаем в удлинитель
- Цена: 6.73 BYN (примерно 2 USD)
- Перейти в магазин
В предыдущем обзоре были показаны недостатки готового удлинителя У6-3, который я имел неосторожность купить. Решил исправить ситуацию и купил блок розеток РА16-263 от компании Bylectrica. Он имеет вполне симпатичный дизайн и относится к линейке продукции под названием «Пралеска», что означает «Подснежник».
Упакован блок розеток в прозрачный пакет с логотипом компании.
Можно заметить, что пластик здесь качественный, литье идеально ровное.
Корпус скрепляется двумя саморезами, которые расположены по центру крайних розеток. Внутри корпуса находятся 3 раздельных розетки, закрепленные с помощью пластиковых защелок. Вынуть розетку из защелок довольно трудно.
Между собой розетки соединены проводами. Провода одножильные, с медной жилой диаметром 1.4 мм. Винты клемм хорошо затянуты.
На пластике нет маркировки его типа. Есть надписи 16А 250В, ЕАС и какие-то внутренние обозначения. Поверхность пластика внутри тоже идеально ровная.
Каждая розетка состоит из двух пластиковых деталей (черной и белой), которые соединяются с помощью защелок.
Внутри расположены контакты. Они изготовлены из латуни, не магнитятся. Форма такая, что каждый контакт сам себя сжимает отогнутыми усиками, которые упираются в пластик.
Контакт крупно:
К каждому контакту можно подключать 2 провода, в корпусе розетки есть выемки для каждого из них с разделителем посередине. По центру розетки тоже предусмотрены места для двух проводов, которые используются для варианта розетки с заземлением.
Некоторым недостатком такого блока розеток можно считать то, что сложно вывести провод в сторону короткой стороны корпуса. Там очень мало места, защелка розетки расположена почти вплотную к стенке. Действительно, штатные места ввода провода расположены на длинных сторонах корпуса. Они выглядят как углубления, в которых пластик при необходимости можно выломать.
Такой способ ввода провода меня не устраивает, придется как-то вводить с короткой стороны.
Провод выбрал с готовой литой вилкой, так как разборные вилки выглядят неэстетично. Провод достаточно толстый.
Найти провод белого цвета было сложнее, чем черного. Но мне нужен именно белый, так как он пойдет вдоль белой плитки. А сам блок розеток нужен именно черный, так как будет расположен на черной столешнице. Еще одно преимущество самодельного удлинителя — цвет составных частей можно выбирать. У готовых обычно цвет провода и розеток одинаковый.
Место для ввода провода нашлось сбоку короткой стороны. Там в крышке проделал вырез для кабельного ввода.
Никакого крепления провода в блоке розеток не предусмотрено. Лучше всего прижать его хомутом к основанию, но это актуально для универсальных удлинителей, которые будут дергать за «хвост». В моем случае удлинитель будет стационарно расположен на кухне, поэтому надежное крепление провода не столь актуально. В качестве фиксации провода использовал кабельную стяжку.
Провода зачистил и залудил. Потом зажал винтами. Земляной провод оставил свободным, все равно заземляющего контакта в розетках в квартире нет.
Осталось закрутить саморезы.
Всё, удлинитель готов. Вот так я начал с того, что купил готовый удлинитель, но потом его пришлось немного доработать — заменить блок розеток и провод.
Удлинитель прописался на кухне.
По розетке Bylectrica РА16-263 можно сказать следующее:
Плюсы:
+ Привлекательный внешний вид;
+ Отличное качество пластика и изготовления в целом;
+ Невысокая цена (что даже удивительно).
Минусы:
— Не предусмотрено крепление провода;
— Затруднительно вывести провод с короткой стороны корпуса.
Упакован блок розеток в прозрачный пакет с логотипом компании.
Можно заметить, что пластик здесь качественный, литье идеально ровное.
Корпус скрепляется двумя саморезами, которые расположены по центру крайних розеток. Внутри корпуса находятся 3 раздельных розетки, закрепленные с помощью пластиковых защелок. Вынуть розетку из защелок довольно трудно.
Между собой розетки соединены проводами. Провода одножильные, с медной жилой диаметром 1.4 мм. Винты клемм хорошо затянуты.
На пластике нет маркировки его типа. Есть надписи 16А 250В, ЕАС и какие-то внутренние обозначения. Поверхность пластика внутри тоже идеально ровная.
Каждая розетка состоит из двух пластиковых деталей (черной и белой), которые соединяются с помощью защелок.
Внутри расположены контакты. Они изготовлены из латуни, не магнитятся. Форма такая, что каждый контакт сам себя сжимает отогнутыми усиками, которые упираются в пластик.
Контакт крупно:
К каждому контакту можно подключать 2 провода, в корпусе розетки есть выемки для каждого из них с разделителем посередине. По центру розетки тоже предусмотрены места для двух проводов, которые используются для варианта розетки с заземлением.
Некоторым недостатком такого блока розеток можно считать то, что сложно вывести провод в сторону короткой стороны корпуса. Там очень мало места, защелка розетки расположена почти вплотную к стенке. Действительно, штатные места ввода провода расположены на длинных сторонах корпуса. Они выглядят как углубления, в которых пластик при необходимости можно выломать.
Такой способ ввода провода меня не устраивает, придется как-то вводить с короткой стороны.
Провод выбрал с готовой литой вилкой, так как разборные вилки выглядят неэстетично. Провод достаточно толстый.
Найти провод белого цвета было сложнее, чем черного. Но мне нужен именно белый, так как он пойдет вдоль белой плитки. А сам блок розеток нужен именно черный, так как будет расположен на черной столешнице. Еще одно преимущество самодельного удлинителя — цвет составных частей можно выбирать. У готовых обычно цвет провода и розеток одинаковый.
Место для ввода провода нашлось сбоку короткой стороны. Там в крышке проделал вырез для кабельного ввода.
Никакого крепления провода в блоке розеток не предусмотрено. Лучше всего прижать его хомутом к основанию, но это актуально для универсальных удлинителей, которые будут дергать за «хвост». В моем случае удлинитель будет стационарно расположен на кухне, поэтому надежное крепление провода не столь актуально. В качестве фиксации провода использовал кабельную стяжку.
Провода зачистил и залудил. Потом зажал винтами. Земляной провод оставил свободным, все равно заземляющего контакта в розетках в квартире нет.
Осталось закрутить саморезы.
Всё, удлинитель готов. Вот так я начал с того, что купил готовый удлинитель, но потом его пришлось немного доработать — заменить блок розеток и провод.
Удлинитель прописался на кухне.
По розетке Bylectrica РА16-263 можно сказать следующее:
Плюсы:
+ Привлекательный внешний вид;
+ Отличное качество пластика и изготовления в целом;
+ Невысокая цена (что даже удивительно).
Минусы:
— Не предусмотрено крепление провода;
— Затруднительно вывести провод с короткой стороны корпуса.
Самые обсуждаемые обзоры
+50 |
2312
82
|
+79 |
6168
207
|
:))). Наверно я перепутал платы, какие у меня были в то время…
Мне, например, ваш вариант больше понравился. Тоже нужна на три позиции.
И ещё эти крышки постоянно отваливаются.
phosphor bronze contact
www.oyaide.com/ENGLISH/AUDIO/products_category/power_plugs_iec_connectors/index.html
Разбираются шикарно. Винты с трёх заходной резьбой.
А пластик вообще песня. Молотком колотить бесполезно. Лично проверял. Только чуть-чуть следы в местах удара оставались.
Что касается вреда бериллиевой бронзы, то он сильно преувеличено, токари и слесари свободно с ней работали, как и с латунью, а из самого бериллия делали, например, держатель алмазной иглы в звукоснимателе Корвет-008, у меня такой был. Из керамики BeO, делают теплопроводящие прокладки под транзисторы и я сам её резал алмазным диском, нужно только сбрызгивать её водой, чтобы не дышать пылью. Опасно для лёгких, дышать, а брать руками нет.
В старые времена много с чем свободно работали. Но и тогда бериллиевая бронза была дорогой/дефицитной. Как и аудиоаппаратура, замечу. Керамика всё же химически пассивная, в отличие от металлической пыли. Но да, брать руками готовое изделие практически безопасно.
Это я так шутю если что, не надо так делать.
Когда-то я любил старые удлинители/сетевые фильтры SVEN — там были модели с индивидуальными кнопками на каждую розетку. Потом они сменили изготовителя и качество стало хлам.
Разбирал их, ставил мощные варисторы вместо родных, всё пропаивал и менял кабель. Кабель ставил по настроению — либо обычный ПВС 2х1.5мм, либо дорогой резиновый КГ 2х1.5мм. Хвостики на корпус (кабельный ввод) дома были разного диаметра. Так как у меня в районе советские 9-этажки без заземления, то можно экономить на кабеле. Иногда даже мотал толстую медь и делал самодельные синфазные дросселя.
Сейчас, наверное, проще взять ORICO на распродаже. Это для обычных потребителей, типа ТВ/компьютеры.
То есть, в обычной квартире, много устройств где есть варисторы.
Я на кухне тоже ставил колодки данной фирмы, прикрутив их к фартуку и проложив кабель в кабель канале до ближайшей розетки. Удобно, что гнезда горизонтальные.
Только выкинул внутри порнографию с соединениями кусочками провода и сделал единым проводом 2.5 кв.мм. с обжимкой гильзами.
Я понимаю- не было бы в продаже ни кабеля ни вилок. Так даже очень плоские вилки купить не проблема.
А то покупают проточные водонагреватели на 5 кВт (чем мощнее, тем лучше же!), включают в обычную розетку в хрущевке и хорошо, если автомат на розетки выбьет. А то бывает только сизый дымок из подъездного щитка вьётся.

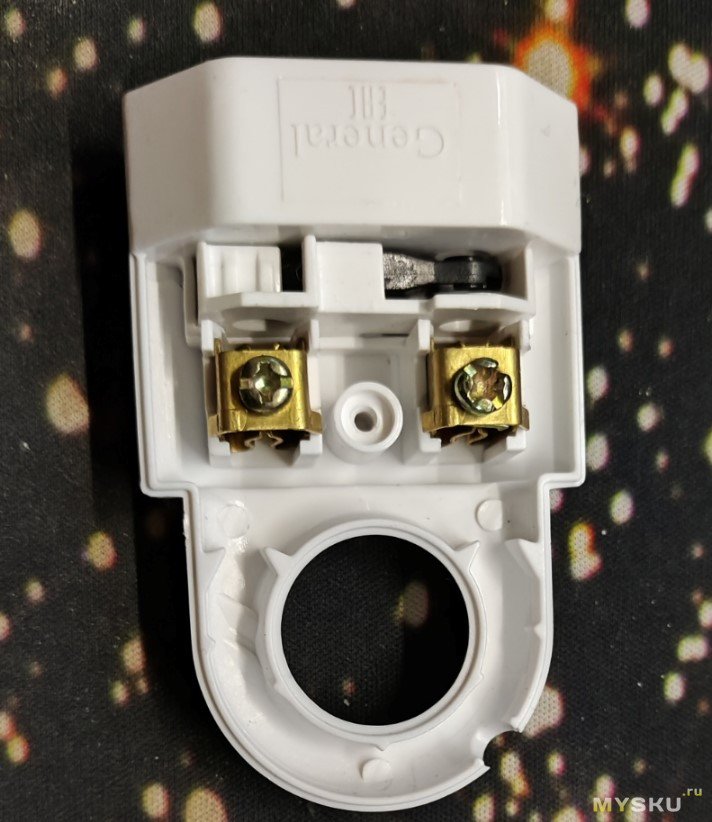

Вилка электрическая разборная для розетки прямая 2шт. GENERAL.
