Размагничивающее устройство своими руками
- Цена: $5USD за пластиковый корпус
- Перейти в магазин
Я расскажу как сделать мощное и надежное размагничивающее устройство из подручных материалов и протестирую его.
Интересно? Вам под кат!
1.Позистор.
2.Медный обмоточный провод диаметром 0.4мм.
3.Выключатель.
4.Пластиковый корпус.
Достал из телевизора размагничивающую петлю и смотал с неё обмоточный медный провод:
Намотал 100 витков на банку (у меня 120В в розетке, для 220В наверняка нужно 200витков):
Достал виниловую изоленту:
Взял NEMA 1-15P вилку с проводом и припаял к концам провода, термоусадкой заизолировал и прихватил бублик изолентой:
Обмотал бублик в два слоя виниловой изолентой:
Выпилил в корпусе окошки для ввода C14 и NEMA 1-15R, соединил последовательно C14-позистор-выключатель-NEMA 1-15R:
В собранном виде, вид на C14 и выключатель:
В собранном виде, вид на NEMA 1-15R и выключатель:
Всё подключено. Конструкция вполне может размагничивать саму себя:
Для проверки магнетизма использовал винт М2х7 с гайкой:
Для надежности, намагничиваю инструменты на неодимовом магните N52 45х30мм:
Отвертка Wiha:
Плоскогубцы Tera:
Изначально сетевое напряжение с практически максимально возможным через катушку и позистор током создает мощное магнитное поле. В этот момент, от протекающего тока, позистор нагревается и увеличивает свое сопротивление, таким образом уменьшая ток в катушке. Таким образом за примерно 0,25-0,5с получается переменное магнитное поле с затухающей амплитудой, которое надежно размагничивает инструмент:
Отвертка Wiha:
Плоскогубцы Tera:
+Дешево.
+Надежно.
+100% эффективно.
-Нужно ждать 30+ минут для повторного запуска устройства.
Всем добра!
Интересно? Вам под кат!
История
Каждый цветной монитор или телевизор с кинескопом оборудован штатным размагничивающим устройством, которое при каждом включении размагничивало теневую маску кинескопа. Размагничивание необходимо для сохранения равномерности цветности изображения. Процесс размагничивания сопровождался зудением со спадающей амплитудой, этот звук помнят многие…Мотивация
Собрать надежное размагничивающее устройство для инструментов из размагничивающей системы старого телевизора.Необходимые материалы
Можно добыть из любого выброшенного цветного ЭЛТ телевизора или монитора, как это сделал я. Либо купить.1.Позистор.
2.Медный обмоточный провод диаметром 0.4мм.
3.Выключатель.
4.Пластиковый корпус.
Процесс постройки устройства
Нашел стеклянную банку с уступом, диаметром 100мм:Достал из телевизора размагничивающую петлю и смотал с неё обмоточный медный провод:
Намотал 100 витков на банку (у меня 120В в розетке, для 220В наверняка нужно 200витков):
Достал виниловую изоленту:
Взял NEMA 1-15P вилку с проводом и припаял к концам провода, термоусадкой заизолировал и прихватил бублик изолентой:
Обмотал бублик в два слоя виниловой изолентой:
Выпилил в корпусе окошки для ввода C14 и NEMA 1-15R, соединил последовательно C14-позистор-выключатель-NEMA 1-15R:
В собранном виде, вид на C14 и выключатель:
В собранном виде, вид на NEMA 1-15R и выключатель:
Всё подключено. Конструкция вполне может размагничивать саму себя:
Тестовый стенд
Отвертки Stanley и Wiha, плоскогубцы Tera:Для проверки магнетизма использовал винт М2х7 с гайкой:
Для надежности, намагничиваю инструменты на неодимовом магните N52 45х30мм:
Проверка намагниченности
Отвертка Stanley:Отвертка Wiha:
Плоскогубцы Tera:
Размагничивание
Кладу катушку на геометрический центр металлических деталей и включаю выключатель.Изначально сетевое напряжение с практически максимально возможным через катушку и позистор током создает мощное магнитное поле. В этот момент, от протекающего тока, позистор нагревается и увеличивает свое сопротивление, таким образом уменьшая ток в катушке. Таким образом за примерно 0,25-0,5с получается переменное магнитное поле с затухающей амплитудой, которое надежно размагничивает инструмент:
Проверка после размагничивания
Отвертка Stanley:Отвертка Wiha:
Плоскогубцы Tera:
Выводы
+Практично.+Дешево.
+Надежно.
+100% эффективно.
-Нужно ждать 30+ минут для повторного запуска устройства.
Всем добра!
| +41 |
18830
95
|
Самые обсуждаемые обзоры
| +66 |
2030
155
|
| +37 |
2282
65
|
Всё подключено. Конструкция вполне может размагничивать саму себя:
Это ж мать его вечный же двигатель у вас получился! :)
Отверстие 27мм позволяет прогонять через нее достаточно габаритные детали. Установлена наклонно на подставку-основание, сверла просто кидаю сверху и они вылетают снизу уже немагнитными.
В принципе можно взять обмотку любого магнитного пускателя или реле на 220в, но эта залита смолой и нет опасения ее повреждения в процессе. Ну и по ТБ так приятней.
анекдот:
… А есть такая машина — кинул палку вылетает баран? Есть!!..
Припомнилась песня Вилли Токарева.
Не у всех дома есть залежи 500 м катушек провода )
Вот ТАК их и изобретают.
Ловкость рук, языка и никакого мошенства.
ЗЫ: А негатисторы в продаже есть?
Мне замагничиватель нужен :-)
NTC — negative temperature coefficient thermistor — варисторы
en.wikipedia.org/wiki/Thermistor
Как говорится слов нет, одни эмоции
Просто кто-то у нас решил, что термистор только для измерения температуры и ток через него пропускать нельзя, а через варистор — можно.
Но, если бы вы прочли линк на вики, то увидели бы картинку с «термистором NTC»
Не вырывай контекст.
Повторяю, варистор и есть термистор с отрицательным(negative) темп. коэф.
Не цитируй обрывая «Варистор и есть термистор»
Мне всё равно как вы привыкли называть тот или иной "-стор", для меня есть два типа термисторов: PTC и NTC, а как они исполнены — в виде капельки для замера температуры или в виде шайбы для защиты от молний — мне всё равно. Да и ваш заскриненный коммент это подтверждает, читать выделенное красным.
Оставьте меня в покое, пожалуйста.
Ваш вопрос выглядит как:
Ты коров от животных ваще отличаешь?
В вашем комментарии всё прекрасно, я его заскринил, чтобы вы не редактировали.
Сначала пишут, что есть позисторы и термисторы, а потом, чуть ниже, уже признают, что есть NTC и PTC термисторы. Т.е. неожиданно, в самом вашем комментарии вы признаёте, что и то и то термистор?
Напишу жирными и подчеркнутыми буквами еще раз:
NTC — negative temperature coefficient thermistor — варисторы
Теперь дам ссылку, где можно прочесть:
Что полностью подтверждает мои слова, что варистор это NTC термистор.
В чем твоя проблема, бро?
У постоянных резисторов так же есть ТКС, от этого они тоже термисторы?
Для любого полупроводника без примесей он отрицателен. Если следовать дальше твоей логике — получается любой полупроводник без примесей — варистор. Транзистор, диод и тд — всё варисторы. А еще у нас полярные жидкости уменьшают своё удельное сопротивление с ростом температуры и это, видимо, тоже варисторы.
Если раньше это выглядело забавно, то сейчас уже даже не смешно.
мб = может быть
Мб = мегабит
МБ = мегабайт
Технологии совершенствуются. Биты уменьшаются.
(Или на алишке за 500 рублей купить готовый прибор, но это, разумеется, не наш путь.)
Бывают случаи, когда размагничивающая петля намотана алюминием.
Либо бывают случаи, когда в гробике уже кто-то пробил дырку молотком, и отбил горловину с отклоняющей системой + забрал размагничивающую петлю. Металлисты, они и тут есть.
Отдельные дни для отдельных типов мусора:
1.Бытовой
2.Строительный.
3.Вторсырье(пластик/металл)
4.Органические отходы

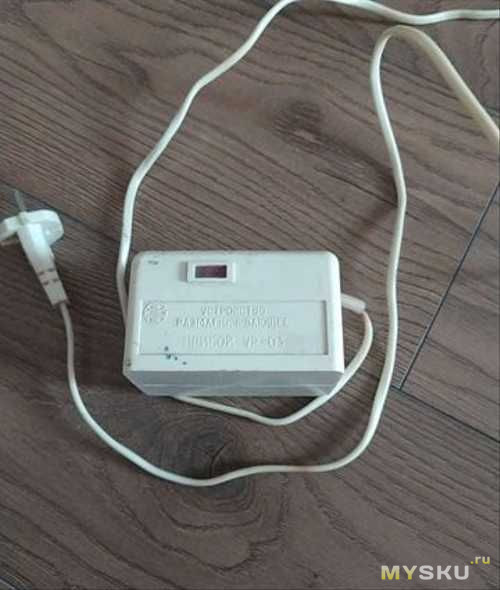

У меня вот такая штука от отца досталась, когда я в детстве к кинескопу магнит подносил!
