Фронтальная мультипанель для системного блока
- Цена: 22.31$
- Перейти в магазин
Внутри коробки модуль, инструкция и 4 шурупчика
Внешне выглядит хорошо, изъянов литья нет, разъемы и не торчат и не сильно утоплены.
Габариты: 15x9x4 см, аналогичны CD приводам. Корпус закрытый, в задней части установлено резиновое кольцо, через которое выведены провода для подключения к материнской плате и блоку питания.
Установка и подключение
Модуль фиксируется в корзине дисководов с помощью идущих в комплекте шурупов с двух сторон. Я установил сабж в самый нижний слот. Длина проводов позволяла поднять на слот выше, но до самого верхнего не хватало, что конечно минус для тех, у кого системный блок стоит на полу под столом. У меня лицевая панель скруглена, поэтому модуль выглядит слегка топорноВ работе устройства нет никакой магии — для того, чтобы функционировали все разъемы, мы должны подключить все идущие в комплекте выводы.
USB 3.0 — используем 19-пиновый разъем установленной в предыдущем обзоре платы.
USB 2.0 — ищем соответствующий разъем на материнской плате. Если нет свободного, можно пожертвовать стоковыми фронтальными(справа на фото).
Аналогично для аудио. Тут пришлось отключить стоковый аудиовыход фронтальной панели. Мне все равно не нравилось подключение — не распознавалось подключение устройства, т.к. вместо доп. контактов были перемычки.
С SATA и Molex думаю тоже все понятно.
Запуск.
Для работы не требуется установка драйверов, USB хаб и кардридер работают «из коробки». Индикатором работы служит красный светодиод. Горит постоянно.
Скорость передачи данных по USB 3.0 не отличается от таковой при использовании задней панели.

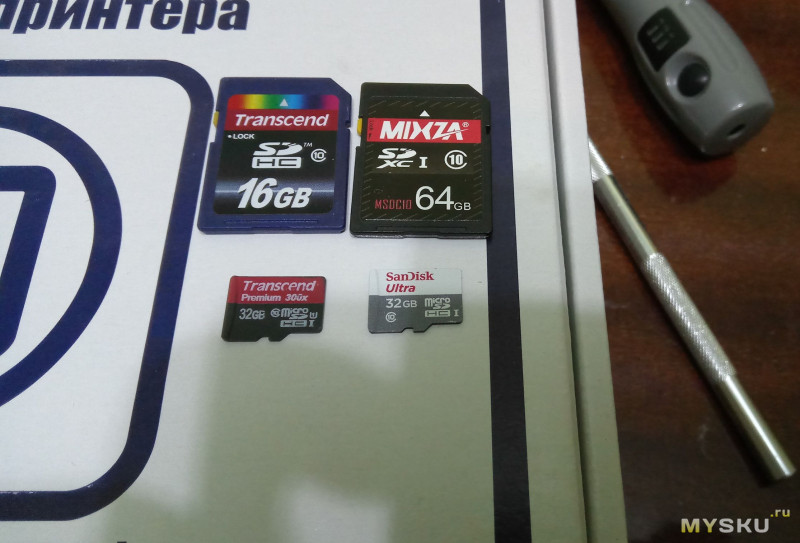

Хотел проверить все разъемы под нагрузкой, но у меня дома оказалось недостаточно устройств )
Вот как это все определилось в системе. Полупрозрачный значек носителя — отсутствовала дополнительная флешк в подключенном плеере.
Внутренности
Я всегда стараюсь разбирать электронику до подключения питания если нет риска сломать корпус. Плата занимает процентов 30 корпуса, для работы кард ридера использован контроллер GL834
Небольшой оффтоп. Как то давно я заказывал ушные фонарики. Не уверен что это правильное название, ну да ладно. Многие не понимали зачем они мне нужны, с ушами ведь проблем нет
Вам никогда не приходилось мучиться с фотографированием элементов платы, когда вспышка засвечивает кадр, а без нее ничерта не видно?
Так вот эта палочка может очень здорово выручить, подсветив только нужный нам кусок, а не всё вокруг.
Вот и FE2.1, это контроллер USB 2.0, поддерживает 7 USB портов, но одним пожертвовали, т.к. некуда было лепить.
Итоги
Устанавливаем в корпус, подключаем разъемы — пользуемся. Никакой возни с драйверами, никаких сбоев во время работы — все работает как и должно. USB хаб которым я пользовался ранее, ушел по наследству родителям, так что покупкой остались довольны несколько человек )Из минусов — короткие провода(50 сантиметров). Из-за видеокарты не хватило сантиметров 10, чтобы установить модуль в самую верхнюю шахту.
Купоном c7194a цена сбивается до 22.31$
Поинтами я сбил до 19.91$, акции нет, так что если есть запасы — можно использовать.
| +52 |
2048
66
|
| +29 |
2319
40
|
Сайт MYSKU.club cоздан для обзоров товаров, заказанных в зарубежных интернет-магазинах AliExpress, Amazon, Ebay и других.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку.
Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.
Также у нас есть DIY сообщество, где приветствуются обзоры вещей, сделанных своими руками.
-
1027.50
Скидки и распродажи
-
452.80
AliExpress
-
277.59
DIY, или Сделай сам
-
187.28
Ebay
-
179.74
JD.ru
-
155.08
Магазины Китая
-
104.26
Новости сайта
-
77.49
Другие магазины
-
71.57
Магазины России и СНГ
-
68.46
TaoBao
-
Anrony → Телевизор Samsung UE40D5500RW | Циклическая перезагрузка | Замена подсветки |
-
nochkin → 16.00$- 21.60$ Кейс для SSD UGREEN Type C 10/20Gbps, NVMe SATA
-
ZeRNoVoz → Bluetooth-колонка Tronsmart Mirtune S100. Разбираем
-
ZeRNoVoz → Удлинитель / зарядное устройство ASOMETECH WP09-F4b-PD Power Strip 4000W
-
kzndenis → Удачная модель: обзор гибридных наушников Simgot EM6L
-
mrpraise → Вторая жизнь звуковой карты c интерфейсом PCI в новом ПК - переходник мост PCI-E на PCI
-
ResSet → Понижающий регулируемый преобразователь FNIRSI DPS-150 за 4000 рублей
-
kdekaluga → Полимерные электролитические конденсаторы Hyncdz 1000мкФ*16В 8*12мм
-
sangman1987 → И поработать на бегу, и в контру порезаться: нагружаем и разбираем ноутбук Ninkear A15Pro
-
russsx → Сравнительный обзор карманных осциллографов FNIRSI: DSO152 vs. DSO153 vs. DSO510
а тест не полный. где скорости кардридера?
почему бесполезно?
в прошлом обзоре, или недавно был хаб за 7-9 баксов на 4 порта ЮСБ 3.0
даже с учётом покупки платы-контроллера ЮСБ 3.0, и это получается что компу больше 6 лет, так как все последние лет 6-7 все платы уже с ЮСБ 3.0
получается дешевле и как минимум не хуже и как минимум удобнее.
даже два кардридера будут дешевле. этой шняги.
кардридер для карточек — обычно уже есть, покупать новый — смысла не имеет,
ЮСБ 2.0 порты — ну как бы не совсем нужны, если есть 3.0.
аудио на передней панели… ну если это встроенный звук — то тут без комментариев, особенно про перемычки порадовало(но это не важно). звук со встройки отдельная тема — я бы вообще раз и навсегда отказался от проводов штатных внутри корпуса — только помехи на микрофон собирать, уж лучше наушники включать либо в колонки, если там есть куда, либо купить нормальный удлинитель 3,5 мм и включать в него или колонки или наушники.
единственный вариант — это когда у тебя выходов 3 а колонки 5.1 и надо ещё микрофон с наушниками…
ну и 5" уже не всегда даже есть в новых корпусах.
а в старых — так и будет проблема из-за коротких кабелей.
по поводу количества разъёмов — спереди обычному, нормальному человеку больше 2 как бы и не надо.
про е-САТА вообще молчу,
разъём данных есть, а питание где? и чем он тогда полезен на морде? проще в таком случае вывести кабель и питание наружу. а чтобы подключать красиво и быстро — взять Power eSATA кабель, но он отдельно продаётся, тут нет в комплекте.мало того что с разъёмами — там точно Power eSATA или надо вот такое чудо:
это просто странное решение.
а надо было так:
короче как написал выше — бесполезная ерундовина задорого.
Как раз пользуюсь USB наушниками, гнезда просто чтобы было. Штатные откровенно плохие.
Кто мне мешает докупить и воткнуть два хаба при необходимости?
Как и писал в этом и прошлом обзоре, у меня не было 3.0, докупил плату, но возиться с задними разъемами не удобно, да и у внешних хабов провода не очень длинные, так что иметь несколько USB 3.0 на «морде» неплохо.
Зато освобождается несколько гнезд и вокруг системника меньше периферии на проводах.
UPD
Для этого выведен MOLEX, правда переходников не подкинули в комплект, но если очень надо — думаю можно сделать парочку самому.
при этом вам реально тут не нужны:
— кардридер.
— 8 ЮСБ на морде,
— аудиоразъёмы.
потратили бы 7,7 из прошлого обзора и 7-9,5 из этого mysku.club/blog/discounts/60954.html
и при замене материнки/компа вторая часть бы осталась и продолжала бы использоваться.
в результате удобство повысилось в несколько раз и было бы почти вполовину дешевле.
вот и всё.
да, портов было бы меньше,
но если сильно бы хотелось на переднюю панель — есть решение на 2 ЮСБ 3.0 в 3,5" отсек, за 6+ баксов.
S5.66
тут и кабель 60 см, и 2,5" накопитель можно поставить, но это 3,5"
а по поводу е-САТА — так именно его прелесть в том что это один кабель. с питанием, оно прокормит и 2,5 и 3,5" накопители.
ИМХО.
Хватит подкармливать мою жабу ))
но пасочки ваши, вам решать.
из всего перечисленного только 2 флешки нуждаются в 3.0
на морде не вижу ничего нужного — наушники вполне себе через удлинитель подключаются, геймпад и рессивер — чрез 2.0 хаб, в туда же шнур питания погодной станции, надо — покупается длиннее, точно так же — шнурок от фотика(длиннее, если нужен и сзади включить).
итого — избавляемся от кучи проводов.
но это ИМХО.
вам так привычнее, вы так и живите, просто остальные воспринимают это как руководство к действию. и считают нормой.
Панель китайский ноунейм! Цена тут только из за нагромождения различных выходов, а не качества устройства.
С давних времен при апгрейде компов, (когда оставляли корпуса ибо металл толстый (нормальный), а не жестянка в как сейчас в дешевом сегменте; ) в не фирменных корпусах отключал переднюю f-панель, т.к. износ раз. Часто из за них подыхали флешки, а иногда и сами материнки-это два.
Смысл этой панели? Вы что поятоянно используете более 2х usb переносных устройств (флешки, внешние hdd, кабель телефона, usb модемы-хотя их надо втыкать в мать напрямую, и др??)
Аудио: это какой же будет звук? Давно всем известно, что встроенный звук и так на материнках, не самого лучшего качества, так вы этот звук передаете по непонятно с каким сопротивлением проводам, и выводите через непонятную по качеству китайскую панель, что там за звук будет?
e-sata в f-панели в 2018г? серьезно? как и на}{yR? Проще контейнер под 2,5 диски купить, а 3,5 правильнее на мать на прямую кидать, да 2,5 тоже!
Если уж надо точно в этот отсек, то одновременно хорошего картридера и чтобы был USB хаб и все это качественное.
Я не встречал, по крайней мере за нормальную цену.
Все это баловство и не более, за 10$ можно купить хороший картридер Transcend который точно не будет убивать карты памяти.
Так же отдельно можно купить или плату расширения с USB и если есть уже как у вас, купить более толковые решения с наличием только USB в данный отсек.
В качестве конечно альтернативы USB хаб, но например у меня на 1155 USB 3.0 официально не поддерживается и большую часть устройств просто тупо не видит.))
А использовать USB для зарядки это просто жесть, там же всего 500mAh или 900mAh кому это надо насиловать порты ?)
Поэтому USB хаб хороший на стол было бы лучшее решение, а если именно туда, то как правильно чтобы все и сразу и хорошо такого не бывает.))
За эти деньги можно взять картридер отличный и отдельный в такой же отсек уже проверенное устройство с точно нормальными USB портами и хорошо сделано.
Поэтому это просто жесть, особенно за эти деньги…
Но за смелость и обзор Спасибо.))
А то заинтриговали только =)
Выносные модули обозревались не раз, обзоры тут точно были.
Заметил, если форматировать в плохом картридере или в мобильнике, пол года и все…
Даже Кингстон сдох впервые за всю мою жизнь.
При этом ничего никуда не вынималось.
На Кигнстоне сдох контроллер, делаешь форматирование, копируешь файлы, а они почти все сразу пропадают…
Поменял на такую же и уже в нормальном картридере форматнул, все норм.
Меньше пить надо, тогда и мир окажется реальностью.))
Перестал его брать вообще. Только Трансценд или дороже.
Цена чуток выросла: 17.03$
Есть неудобства, если usb порты заняты, карты памяти сложно вставлять.
И ещё после месяца использования слот TF слишком раздраконился (часто пользуюсь microSD), карты легко теперь вставляются.
Если системник высокий то не получится поставить в самый верхний слот, провода короткие не дотянутся до платы ATX.
За лет 10 убилось два встроенных кардридера и всё из-за карт памяти, долгое время забивал на них, но вот опять решил попробовать… Чувствую опять не на долго хватит.
Пыли будет, где разгуляться)))
а идеальный корпус — труба 2 метров в высоту, где платы расширения стоят вертикально. тут вентиляторы не нужны.
а ещё можно заморачиваться с фильтрами — тогда точно надо будет считать потери и потоки…
есть корпуса хреновые, есть непродуманные но со свистоперделками, есть корпуса для модников — там куча мест под вентиляторы…
старую школу вы путаете со временами АТ ещё корпусов, когда вентилятор ставился на вдув, один спереди снизу, именно там же ещё и были обычно держатели для длинных плат, таких длинных что они через весь корпус шли.
такие платы быстро пропали, но корпуса под них делали ещё очень долго.
потом додумались до того что БП стал над материнкой перпендикулярно, а корпуса вместо лежачего положения встали.
тогда и начали пихать один вентилятор под БП.
появлялись корпуса под 2 вентилятора.
с примерно выходом Пентиум 4 — появилось ещё одно новшество — труба-воздуховод который был напротив процессорного вентилятора.
в это же примерно время появляются первые корпуса под 92мм вентиляторы.
потом пошло-поехало 120, 140 — и 250 мм.
никто никогда не считал ничего в самосборных компах, если и считали хоть что-то то исключительные единицы, хотя большинство пыталось умно подходить к вопросу и называть количество вентиляторов на вдув/выдув.
другие пытались считать по расходу, третьи ещё как-то.
в итоге только брендовые компы хоть как-то посчитаны по расположению элементов, привет ВТХ, и обходятся одним-двумя вентиляторами на всю систему.
это отсутствие мозгов при проектировании.
вентилятор на выдув — не дань школе или чему-то другому.
просто если вспомнить обычный корпус и БП тех годов, то становится понятно почему так делали.
в БА в то время были 80мм вентиляторы, забор воздуха с противоположного торца.
процессоры к тому времени уже начали выделять 50 Вт. и больше.
вентилятор на выдув в таком случае делает сразу 2 вещи:
1. снижает температуру воздуха на входе в БП, причём существенно, до 20-30 градусов порой.
2. снижает температуру процессора на те же примерно градусы.
и проблема не в том что кто-то думал или придумывал.
корпуса в то время были ЯЩИКОМ для электронных компонентов.
делались из стали 1,2мм, потом из 1,0 мм. никакого изврата тогда небыло, решеток или воздуховодов обычно небыло.
почему вентиляторы дохли? — потому что очень горячо там было.
на вдув вентилятор в таком случае ничего бы не решил, потому как морды обычно глухие в то время были, либо с парой дырочек…
на боковых крышках обычно была перфорация.
брендовых компов уровня хотя бы пенька 3 — вы похоже не видели.
короче где-то у вас что-то попуталось.
Проверено!
Надо бы сделать дырочку для притока с лёгким фильтром от крупной пыли.
Чтобы выдавить что-то ненужное, надо накачать что-то ненужное! (Один из Поднеризиновска)
У меня на фронт панели корпуса аудио разъемы наикнулись (оба), да и картридер CF не помешает, так что тоже присматриваю…
https://aliexpress.com/item/item/5-25-Inch-USB3-0-Multifunctional-6-in-1-Card-Reader-USB2-0-SATA-eSATA-USB/32848270388.html
минус еще одна нефункциональная заглушка 5,25.
спасибо
Возможно, автору и нужно-то пару разъёмов USB 3, как тому верблюжонку из зоопарка — что помешало взять просто провод?
Ну и, чтоб 2 раза не вставать, в наше время картридер на USB 2.0 — это УСПЕХ. Творческий.
От проводов и хотел избавиться когда надумал все это поставить, да и давно хотел хаб во фронтальную панель запихнуть.
По поводу ридера да, не нашел аналогичного модуля с поддержкой 3.0, но музыку в плеер и модельки в принтер закинуть скорости хватит.
Снимал видео изначально, но когда поднес пучек, фокус не поймался. Заметил это уже после монтажа и стало лень снова доставать системник и отсоединять модуль для повторной фотосессии. Вы не увидели 2 саты и молекс, все остальное было в обзоре. Вот выловил сфокусированный стоп-кадр, но он тоже не особо информативен, поэтому решил не добавлять его.
вы предлагаете нам всем купить что-то за 20 баксов, причём сами покупаете, и это не п.18!
покупаете то, что вам ни по сути ни по содержанию не нужно!
или это просто реклама? тогда и купон понятен и стойкое нежелание показывать товар лицом и куча минусов когда говорят о ненужности
такой шляпытакого устройства.7 портов 3.0 стоит $15.10
это если морду загромождать и предположить что нужны именно 3.0 порты.
а так, куча 4-х портовых хабов по 1-5 баксов.
полезность стремится к нулю.
Если человек не может понять по названию как должен выглядеть тот или иной разъем, в системник ему лезть не желательно. Купон я стараюсь предоставить всегда если есть такая возможность. Странно, что такой жест воспринимается как впаривание товара. Что дальше, будем просить убрать раздел «Скидки и распродажи»?
В следующий раз перед покупкой буду советоваться с Вами. В целом меня вполне устроил бы Ваш вариант, но на тот момент я не натыкался на него.
нет ничего не должны, может только себе — стремиться к самосовершенствованию…
вы выставили обзор устройства сложнее простого ЮСБ хаба, мне лично не видя разъёмов трудно понять сходу и оценить что там и как.
САТА минимум 2 видов, на плате их 2, а вдруг там стоит какой-то хитрый мост? или там один разъём ЕСАТА, а второй САТА, а питаниие — питание сквозное или на хаб тоже идёт с этого же разъёма. а в ЕСАТА питание есть?
скорее всего имея опыт беглого взгляда было достаточно что зачем и как, но мы то не экстрасенсы… не видели.
не перевирайте меня. вам в этом устройстве не нужны как минимум 2 вещи:
1. Кардридер, он на ЮСБ 2.0 там вообще нафиг не нужен в 2018 году, да и в 2012 он был плохоньким.
2. Аудиоразъёмы, причём вы их не проверили же, или фраза по поводу шумов была как раз про это устройство?
3. САТА и питание — ну не рискнул бы я подключать через морду винты. причины могу рассказать но сейчас не об этом.
рассказываете о своей жабе…
на ответ что у вам всего-то нужно 2 хаба, один 2.0 на 4-7 портов, а второй 3,0 на 4 порта — вы делаете вид что не слышите и что я дурак, а подключать удобнее на морде а не за/под монитром/столом — чтобы реально под рукой было, и не портило вид торчащими проводами.
и при этом агрессивная реакция на разъёмы и провода, кстати по которым часто можно сказать что-то об устройстве.
смекаете о чём я вообще?
последний абзац не понятно, сарказм или нет.
в любом случае, ИМХО решение ваше, правильное оно или нет решать только вам.
я всего лишь поделился тем что знаю, и чего может не знал или не задумывался о таком варианте ещё кто-то.
и всегда рад, если кому-то помогло.
Извиняюсь если был излишне резок, но агрессии не было, просто доказывал свою точку зрения =)
как вылядат разъёмы я уверен что знаете, просто такой фотки не хватает в обзоре.
как и фотки точного количества и длин всех этих проводов…
как и вскрытой и показанной внутри…
мделано по дешману!
Правда, у меня USB 3.0 отсутствовало.
Мне она нужна была для SD и CF флешек. Работала, кстати, отвратительно. Только я об этом узнал после того как на USB 3.0 и нормальный картридер перешел.
да и прикол тут в том, что всю жизнь такие поделки комплектовались кардридерами из серии «шоб было»
во времена появления 2.0 они были 1.1
жаба такая штука… её нужно иногда душить, чтобы не покупать ненужное, но зато много и дёшево.
вы кода в последний раз в руках держали CF?
точно уверены что готовы сливать десяток гигабайт через 2.0?
Когда у меня был подобный, то и покупался он для очень быстрого слива с карточек. И сливались они очень быстро, поскольку был честный 2.0, правда, перед этим покупались в оффлайне на место флоппа Акорп и еще какой-то, но были на следующий же день сданы назад, как раз из-за 1.1.
Держал CF где-то 4-5 месяцев назад – пришлось видео чужое сливать. У меня картридеры 3.0, если что. Не встроенные, уже давно.
Я не ТС и подобную панель не имею и не планирую покупать. Более того, я даже не агитирую других покупать эту панель. Вы точно ничего не перепутали?
Когда у меня был подобный, то и покупался он для очень быстрого слива с карточек. И сливались они очень быстро, поскольку был честный 2.0, правда, перед этим покупались в оффлайне на место флоппа Акорп и еще какой-то, но были на следующий же день сданы назад, как раз из-за 1.1.
Но бесил, несмотря на отличную скорость, один момент в панели – она, гадина, иногда требовала перезагрузки компа. Не часто, нет. Может раз-два в месяц.
Держал CF где-то 4-5 месяцев назад – пришлось видео чужое сливать. У меня картридеры 3.0, если что. Не встроенные, уже давно.
Я не ТС и подобную панель не имею и не планирую покупать. Более того, я даже не агитирую других покупать эту панель. Вы точно ничего не перепутали?
Хотя уже более-менее привык за эти годы. Даже если найти золотую середину по цене/функциональности, кто-то да придерется, мол фигню советуете тут, люди понакупят и будут страдать. Хотя я лишь описываю функционал приобретенной вещи, вот внешний вид, вот характеристики, вот внутренности, думайте =)

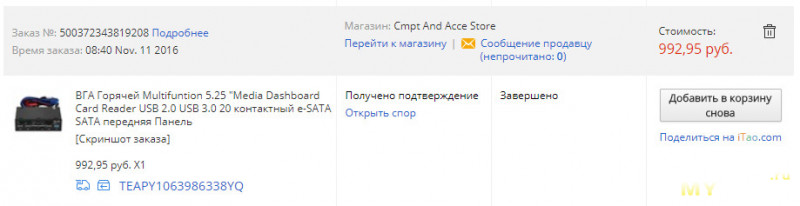

И да, покупал на Ebay за 897 руб. (считаю, что переплатил).
Во всяком случае, у меня две штуки греются куда бы я их не вставил. При обмене данных.
Года два назад видел модель CR-524A за 700р
www.exegate.ru/catalogue/cardreader/cardint/
просто про запас?)
Возникла необходимость при очередном апгрейде железа. Корпус менять не хотелось — те, что тогда стоили до 3000 р большей частью состоят из дырок, меньшей — из фольги. А на хороший (дорогой) тратиться в тот момент не хотелось.
В старом корпусе умерли картридер с USB и аудиовыходы. Некоторое время изучал ассортимент, и получилось так, что с аудио+USB 3.0+картиридер был только этот монстр.
В целом все нормально, если бы не один момент момент. При подключенном внутреннем молексе (который как раз дает питание на внешний молекс) мой комп не засыпал. А вернее, засыпал, выключал все пропеллеры и буквально через секунду включал снова на блоке питания. Остальные не крутились. Поэтому заметил я это не сразу. И, так как чаще укладываю комп, чем выключаю, — БП проработал где-то неделю в режиме нон-стоп. На нем это никак не сказалось, но сам факт напрасного износа неприятен.
Повыдергивал все ненужные разъемы.
Еще из один минус — USB разъемы идут парами в металических рамках. Пару раз, засовывая не той стороной или ка-то криво небезызвестные флешки кингстон в металлическом корпусе, получал КЗ — срабатывание защиты и перезагрузку. Но это скорее совпадение трех неудачных случайностей в одном месте.
И третье, хотя сейчас уже плохо помню, но после покупки тестировал. Кажется, одновременно все USB2 сразу не работали. То есть если все эти разъемы занять, то, как я понимаю, будет приличное падение напряжения и не получится нормальной работы подключенных устройств. Но, конечно, чтобы тут использовать за раз все USB2 разъемы, нужно сильно постараться.
Так же были каике-то проблемы с совместной работой USB2 и картридера. То ли картридер вообще не работал при хотя бы одно подключенном в USB2 устройстве, то ли отдельные слоты.
Но мои задачи это устройство полностью выполняет — постоянно подключены наушники, внешний HDD USB3, несколько устройств USB2 и иногда пользуюсь картридером.
Поставил и хочу сказать:
1 На CF ридере после 3-4 вставлений карты загнулись контакты. Отсек мелкий! Карта идёт с перекосом.
2 Скорость работы картридера ниже плинтуса. SD карточка с 50-60 файлами открывается как 5" дискета в лихих 90х.
USB2 ридер Transcend в разы лучше себя показывает.
В общем картридер в этой панели — УГ!
Я проверял ридер — работает так же как и старенький Transcend, не хуже, не лучше. Никаких перекосов, контакты не загнуло еще — периодически скидываю данные на SD и microSD.
ну чтобы все разъёмы были сверху.
но при моём корпусе пришлось бы заняться колхозом.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
