Освещение для портретной / предметной съемки своими руками или "светопалка"

когда фотография не приносит денег, но приносит удовольствие и хочется как-то разнообразить процесс съемки без серьезных капиталовложений, приходится или рожать колхозные решения (не наш метод) или мучительно изобретать велосипед

герой сегодняшнего обзора — «светопалка» для портретной или предметной съемки с управлением с помощью кнопки или ИК пульта и со съемной батареей 18650

для изготовления нам понадобятся:

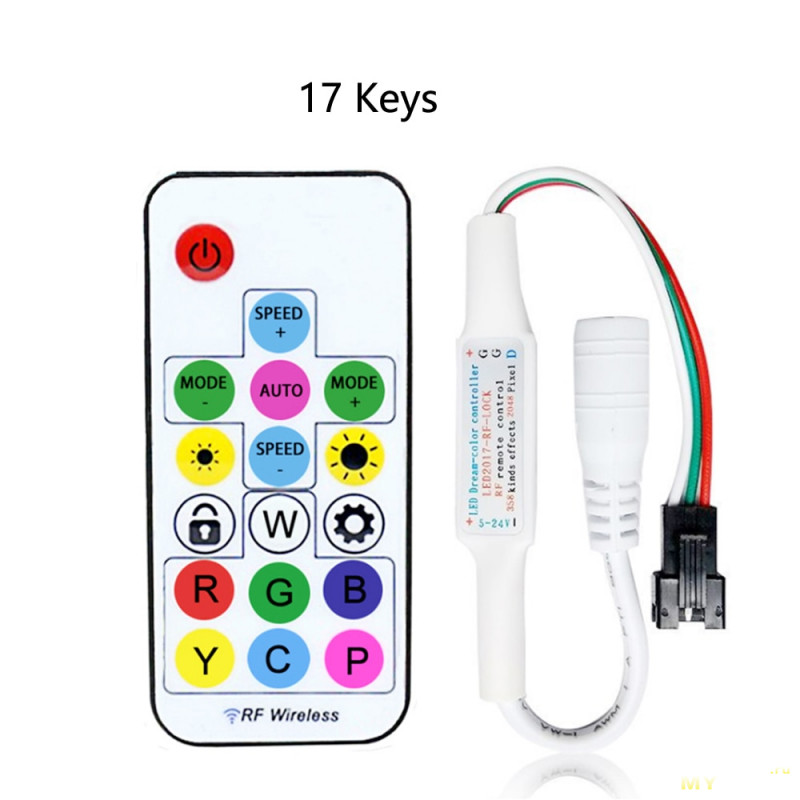

самый дешевый ИК пульт с разноцветными кружочками. 24 Mini
https://aliexpress.com/item/item/4000726729747.html

лента регистровых светодиодов 2812b 1м. White PCB + 1m 96 IP30
она идеально вписывается в 2а, а именно столько она и выдает на 38 светодиодов в режиме максимальной яркости и в отличии от ленты с плотностью 60 диодов на метр, не видно отдельных источников свечения, а свет выглядит однородным, по всей длине палки
https://aliexpress.com/item/item/32877299440.html

метчик для фоторезьбы 1/4" 20 UNC для перерезания резьбы в гайке М6. я понимаю что это варварство, но во первых фотогайки в наших широтах штука дефицитная, во вторых гайки-дюймовочки, которые удалось купить, получились размером больше метрических и довольно сильно
https://aliexpress.com/item/item/32982857544.html

повышающий DC-DC преобразователь со встроенной зарядкой и управлением питания через кнопку (важно). 2A 5V
https://aliexpress.com/item/item/32967295646.html

батарейный блок 18650-PC2-1. от него нужны пружинные клеммы
https://aliexpress.com/item/item/4000014310272.html

arduino mini
разноцветные провода. витая пара или любой кабель 24+ AWG на питание и 30+ AWG на кнопки, питание mini и ИК приемника
алюминиевая полоса 410х29х2мм
труба поликарбонатная 500х32мм с пазами
гайка с фланцем DIN 6923
резистор 330оМ
колодка dupont мама
колодка dupont папа, с удлиненными штырьками
колодка dupont папа, с обычными штырьками
кнопки 6х6х3 2шт
термоусадка

если наша алюминиевая полоса шире 29мм (а она скорее всего шире) то ее надо будет уменьшить в размер, например ручным фрезером
нарезаем в гайке с резьбу с узкой части, если нарезать с широкой, на выходе резьба будет два захода и можно промахнуться при накручивании

слева резьба нареза правильно, справа нет


продеваем один или два проводочка и припаиваем их к колодке. для упрощения я продел проволоку, припаял к ней провода и за нее их протащил


тоже самое проделываем и с плюсовым контактом


вставляем магниты и вклеиваем обе колодки на цианокрилат


вставляем гайку и прикручиваем заглушку винтами к держателю батарей


после чего приклеиваем преобразователь и ардуинку и начинаем паять, не забыв после всех операций заклеить, выпаять или выломать светодиоды с преобразователя и ардуинки


схема подключения


приклеиваем и подключаем ИК приемник


крепим проводочки к полоске. в моем случае, чтобы лишний раз все не вытаскивать, подключил к ардуинке пины для заливки


фиксируем кнопочки в верхней крышке с помощью термоклея. если использовать цианокрилат кнопки сдохнут и их придется менять


подключаем по схеме ардуинку и заливаем в нее скетч


видео по сборке / разборке


кстати говоря новые светодиодные ленты ws2812 купленные недавно, отличаются от тех, которые были куплены года четыре назад. новые с мелкими чипами совершенно не мерцают на камеру, но обладают худшим контрастом, что было очень неприятным сюрпризом

старый диод. видно что кристал довольно большой


с приближением. мутно потому, что диод заполнен силиконом


новый кристал имеет сильно меньший размер


и заполнен твердым пластиком


наиболее ярко разница видна на фиолетовом


и оранжевом. левая часть — старые светодиоды. правая на фото получилась более засвеченной, реальный оранжевый получается довольно блеклым


WS2812 сравнение двух лент


потребление преобразователя в выключенном состоянии в сборке — 4.1 мА


характеристики преобразователя, учитывая его цену, просто великолепные, он без проблем выдает 2а, слабо греется и даже при максимальной нагрузке 2а и 3.3в на входе, пульсации минимальные


для сравнения входное напряжение 4.2в


перейдем к функционалу. код сделан на базе примера adafruit и так как я не программист, написан is as, так что не судите строго

ссылка на репозиторий
github.com/bOBERmASTER/lightsaber

набросок пульта. справа коды цветов, которые мне показались наиболее подходящими, а слева расположение кнопки и ее код для новой библиотеки IRremote.h


основной функционал на данный момент:
практическе все настраивается в начале кода
индикация заряда батарей заполнением цветом палки при включении
с кнопки на самой светопалке меняются только цвета, перебором, всего 17
плавная смена цвета (+1 диод за шаг)
регулировка яркости ступенчато
fade ставит минимальную яркость
smooth максимальную
flash мигает полицейской мигалкой
strobe стробоскоп последним выбранным цветом
режим блокировки пульта, 3 раза нажать off
чтобы разблокировать пульт, ввести код (по умолчанию 0-3-7-6)

план по хардовым доработкам:
перенести ИК приемник. пока не очень понятно куда, потому что снизу его можно прижать ближе к трубке и он будет работать с большего расстояния, но его можно перекрыть рукой, а сверху он будет давать тень
добавить в контактную пластину ещё один магнит и бортик, чтобы защитить от установки блока батарей обратной стороной

план по софтовым доработкам:
сделать возможность управлять с пульта несколькими палками выбирая нужную кодом
альтернативные варианты мигалок (например рыжим цветом)
функции непрерывного мигания до команды отмены
напоминание, о том, что на МК подается питание, если диоды выключени
плавная смена цвета по всему спектру

имеющиеся баги:
при выключении питания преобразователя и включении вновь, светодиоды запоминают свое последнее стояние и включают его до запуска основного кода
при повторном запуске можно некорректно показывать заряд аккумулятора
у аналогового инпута не очень большое разрешение и потому заряд аккумулятора может показывать большими ступенями
при смене яркости, яркость может прыгать. не очень понятно с чем это связано

пример работы


ссылка на модельки для печати
www.thingiverse.com/thing:4816155

огромное спасибо моему товарищу и просто хорошему человеку @Jatzuk, за безграничное терпение и консультацию в написании кода

з.ы. КДПВ чужая
з.з.ы. если есть советы или предложения по доработке, с удовольствием их выслушаю
