Я довольно давно ищу замену своему старому кримперу. На эксперименты потрачено уже довольно много денег, но до этого момента мне не удавалось найти что-то что меня бы устроило. Данный кримпер идеален, или максимально близок к идеалу. В лоте несколько инструментов, не перепутайте.
Начнем с того, что увидев данный кримпер на али я решил что он весьма интересен, и судя по всему неплох. Да и формфактора такого у меня не было еще. Получив посылку, я понял, что и так красиво упакованного кримпера у меня еще тоже не было ;)
Внешний вид:
Интересная особенность — за счет того что ось вынесена аж куда-то в ручку — матрицы открываются с минимальным углом и двигаются практически параллельно
Матрицы крупнее
Приятная мелочь — для самого малого размера сделана выборка глубиной 1мм, ведь такие клеммы короче.
Размеры матриц (первый видимо всё же 12.5мм)
Как входят клеммы

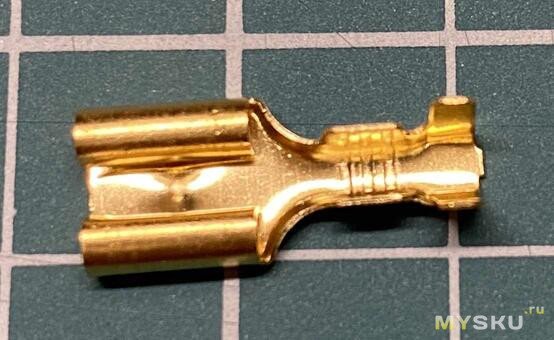

Ну и как он жмёт
Народная мудрость гласит, что прикопаться можно даже к столбу. К результату обжимки меньшей клеммы в принципе тоже. Но это нужно прям сильно захотеть докопаться. Можно докопаться и до «лиры», но тут есть нюанс — мне кажется что она для обжима с резинкой, так что тут так сказать my bad. С моей точки зрения обжимает он если и не идеально, то максимально близко к идеалу. Из всего многообразия кримперов что у меня есть или были — это реально один из лучших как по качеству изготовления, так и по качеству обжимки. Он заменит не только мой любимый большой кримпер, но и второй поменьше, и вообще говоря для большинства автомобильных клемм его будет достаточно.
Вот эти кримперы он заменит:
Ну а вот сравнение матриц с предыдущим эталонным кримпером
Подытоживая. Если для малых автомобильных клемм (до 1.5мм2) подойдёт
SN28BS или
SN48B, то для больших, до 6мм2 включительно — это первый вариант, который вот так вот нестыдно обжимает. Абсолютно все другие что я покупал как в виде готовых кримперов так и в виде матриц — либо просто погано обжимали, либо требовали доработки вообще сразу, чтобы хоть как-то начать работать. Тут из коробки имеем фактически идеал. При том что по цене предыдущие были не сказать чтоб принципиально дешевле. Однозначно маст хэв любого автоэлектрика.
* Товар куплен за свои, вопреки хейтерам п.18, и стоит каждого потраченного цента.
UPD1: в комментах подсказали, что сейчас у этого продавца есть
другой лот с тем же кримпером, но более низкой стоимостью доставки
UPD2: теория и практика обжима
Дополнительная информация
Начнем с того, что сечение провода, размер клеммы и место в матрице кримпера где всё это будет обжиматься — должны соответствовать друг другу. Далее. У клемм есть две пары усов: которые обжимают изоляцию — поуже и подлиннее, и которые обжимают жилы — соответственно пошире и покороче. В кримпере соответственно «посадочные места» тоже отличаются по размерам:
Там же на фото можно увидеть примерную длину зачистки жил. Лайфхак: если провод имеет меньше сечение чем клемма, зачищаем вдвое длиннее и загибаем пополам.
Клемму можно вставить в матрицы правильно и неправильно. Можно перепутать даже часть для обжимки изоляции с частью для обжимки жил, но речь сейчас не об этом. Речь о том, что усы клемм должны максимально соответствовать форме матриц, то есть произвольно двигать клемму туда-сюда нельзя. Примеры ниже, надеюсь всё понятно
После того как клемма вставлена — слегка придавливаем кримпер чтобы он её поджал и кламма не выпадала из кримпера, но еще не сжалась, вставляем провод на место и додавливаем до разблокировки.
взял на банге Paron® JX-D5 и потом еще один (чисто кламап), а то переставлять прессы лениво)))
от самих клемм еще много зависит.
от клемм — зависит, но больше зависит от матриц кримпера.
Даже более того исходя из фото я бы сказал, что надписи перепутаны, по крайней мере на второй фотке.
Можете словами их пояснить?
с последующими понятно — там согласен.
вторая фотка показывает что нужно вставлять клемму поглубже, третья фотка — другой ракурс этой же ситуации, равно как и последующие
Вот первое фото.
Клемма вставлена в обоих случаях верно, то есть хвостовик контакта заканчивается в бОльшем вырезе матрицы(там где хаостовик должен обжать провод за изоляцию). Но почему-то на одной картинке написано, что это не верно. Хотя различий нет. Либо такой ракурс неудачный. Я об этом.
До этого я думал, что это разные ошибочные ситуации, но в чем ошибка не было понятно из-за ракурса. Не на всех фото она очевидна.
Посмотрел и сам продавец неплохой, мусора нет, можно смело его в закладки кинуть.
У всех так?
Спасибо за обзор, как раз хотел себе купить хороший и не за конские деньги.
Походу это оно. Будем поискать у кого доставка более гуманная
Красную доставлять гораздо дороже :)
Мой SN48B жмет так
не хватает инструмента для обжима с резинкой, но пока не могу определится и жабу уговорить )
Подскажите какой кримпер лучше купить для компьютерных проводов ATX/Molex?
Только комплект попроще, но зато и дешевле )))
KBT CTN, там в комплекте как раз такие есть
www.pleer.ru/product_709859_Press_kleschi_KVT_CTN_80102_s_naborom_matric.html
Но переодически что-то беру в Pleer, т.к. цени иногда хорошие, но отдаю себе 100% отчет, что гарантии 0!
1. Не беру уних сложную электронику/технику, если не понимаю, как я ее отремонтирую в случае поломки.
2. Тщательная проверка при покупке. Любые сомнения — отмена покупки.
https://kvt.su/production/crimpers/insulugs-crimp/ctbset/
Я таким несколько лет работаю. Ну как несколько лет, с 2014 года. Ни разу не пожалел — жмёт всё что нужно и качественно.
А другие губы на него отдельно есть?
ну и мой (и не только) опыт показывает, что ГОРАЗДО удобнее иметь несколько кримперов. замена матриц занятие вроде и несложное, но так лень…
А когда нужно время от времени что-то сделать с разными клеммами — вполне себе выход.
Для автомобильных наконечников нужны матрицы 04 (есть в наборе) и 14 (заказывал дополнительно)
Только дорогие эти кримперы все больно. Мне надо в своей машине несколько клемм обжать и забыть. Ради этого покупать кримпер за 2 тысяч жаба душит.
В итоге обжал криво-косо плоскогубцами. Один даже вырвал, когда вставил в блок предохранителей и решил проверить. Ох замучался я потом вытаскивать пин без экстракторов. Сейчас есть желание всё переделать, но тратить 2 тысячи на кримпер всё ещё не хочется.
Есть какой-то народный недорогой кримпер для редкого неискушенного использования?
ИМХО нужно просто дорасти до инструмента. ну то есть я вот поработал нормальными кримперами — мне ни пайка разъемов, ни дешевые кримперы уже вот совсем не катят. оно никогда не окупится, но сделать себе кабелёк с красиво обжатыми разъемами
без рекламы и смсбыстро и аккуратно — оно того стоит. с МОЕЙ точки зрения. кримпер за 250 баксов вероятно тоеж бывает нужен, но как по мне, опять же, 10 по 25 будет не хуже. но возможно он так божественно обжимает, что я просто не могу оценить не увидев, а может просто не дорос. но возможно это и переоцененный кримпер. потому что чисто внешне он ничем кроме хрома от обозреваемого не отличается.хочу этот попробовать взять
В закладки.
Матриц разных уже есть, а вот кримпер хочется качественный.
У этого да, практически параллельное сведение половинок матрицы
Понятно что для работы лучше отдельный инструмент, но для тех кому раз в 100 лет дома обжать случайную клемму/гильзу от дюпона до авто считаю что за набор по демократичной цене весьма неплохо.
Фото
лучше сразу с двумя дополнительными 48BS + 02C и 06WF
а еще лучше с пятью губками, там сразу на все случаи
я пожадничил и позже заказал SN-06WF
А вот не видели вы такого кремплера, чтобы обжимать латунные гильзы, как на краях ремней у Эндера? А заодно и где такие гильзы можно купить?
1. Берём клемму.
2. Пассатижами откусываем «хвост».
3. Плоской отверткой разгибаем клемму.
4. Надеваем клемму на ремень.
5. Обжимаем пассатижами с двух сторон по сгибам. Затем сгибаем по центру и ещё поджимаем.
Получается очень даже неплохо, ничего не отваливается.
А так, вообще очень даже хорошо смотриться. Буду практиковаться.
Задачи:
1) Электрика. Клеммы и наконечники. От мелочи до 4 мм2.
2) Машина. Автоэлектрика.
3) Домашняя электроника.
1- SN-06WF
2- SN-48BS
3- SN-2549
Себе взял такой набор!
для изолированных контактов можно прикупить матрицы типа 02wf2c — там сразу и под НШВИ и под изолированные контакты, это удобно и логично, но возможно эти матрицы стоит брать под большой кримпер. при этом в них нет места под изолированные клеммы большого сечения (желтые), поэтому и sn02c пригодится…
для дюпонов такое надо брать: mysku.club/blog/aliexpress/76106.html
ну или 2549
по малым кримперам толковых вариантов гораздо больше, в частности 2549 и относительно недорогой и весьма неплохо жмёт, ивисс этот — он если вам еще чутка более мелкие клеммы нужны.
обозреваемый я взял на замену старому «боевому» оранжевому, и вот для больших клемм это по сути уникальное предложение, ибо перебрал я их немеряно, и в виде кримперов, и в виде матриц отдельно. все фигня, этот — прям ГОДНОТА.
В добавок к SN-2549 + SN-48BS
Не знаю зачем, но взял. Мастерю редко что то, но скрутки и спайки терпеть не могу!
И до кучи верхних вопросов добавлю ещё свои:
1. А зачем нужен винтик регулирующий (который со стрелками)?
2. Если планируются обжимки только трубчатых гильз, то что, на Ваш взгляд, лучше: данный кримпер с соответствующими губками или такой, как на фото?
С уважением, Евгений.
для гильз наверно всё же такого типа как на фото, но я не на 100% уверен
Это совсем разные коммутационные элементы.
www.fse-tools.com/
Делают OEM / ODM для многих в том числе и для КБТ
Пользуюсь их обжимкой VSC8 6-6A (SV.010103) давно — доволен
На Ali встречаются под именами COLORS и LUBAN
И вот мне интересно, что большие и взрослые электрики думают о подобной практике? Есть ли противопоказания?
Уровень познания нулевой. Клеммы в машине обжимал плоскогубцами))
Помогите пожалуйста.
Мне нужен кримпер сейчас для автомобильной проводки, а также понадобится скоро для ремонта квартиры. В обзоре в кримпер вставлена матрица для автомобильной проводки. Какая матрица нужна для квартирной проводки? Можно будет потом позже для кримпера из поста докупить матрицу для клемм квартирной проводки? Или сразу купить комплектом? Может, есть другой качественный набор? Выше в комментариях указывали на некий SN-48B и прочие.
в принципе его должно хватить и для автомобильной и для домашней проводки. там и под наконечники, и под изолированные и под неизолированные и под автомобильные есть матрицы. для мелких автомобильных коемм пожет потребоваться другой кримпер, типа 48 BS или 2549. 2549 пойдёт и для радиотехнических мелких контактов типа кулерных и прочего. хотя для самых мелких радиотехнических нужно бы что-то типа iws3220
у меня в профиле есть ссылка на гугло-таблицу, где есть ссылки на все мои обзоры, может если почитать — поможет ;)
спасибо
ивисовские кстати стоят неразумно дорого, кримпер в сборе буквально на пару баксов дороже ровно с теми же матрицами.
Подскажи пожалуйста, отдельно на него матрицы где подкупить еще можно?
матрицы покупать у тех же продавцов, тут в комментах ссылки есть тоже по-моему
Наконечники (https://aliexpress.ru/item/1005001894707084.html):
Матрицы под них есть такие (https://aliexpress.ru/item/1005001504362724.html?sku_id=12000016382556756):
Но у них немного другие размеры (высота 12мм, а не 12.5), боюсь, будут не дожимать.
