Термометр-гигрометр Inkbird ITH-20 с беспроводным датчиком

Этот термометр-гигрометр может работать как самостоятельно, так и принимать сигнал по радиоканалу сразу с нескольких передатчиков, причём к каждому передатчику можно подключить внешний терморезистор на проводе и вывести, куда нужно. Мой образец пришёл с одним передатчиком.



Технические характеристики
Название — Inkbird ITH-20
Диапазон измерения температуры (экранчик) — -10… +50C
Диапазон измерения температуры (передатчик) — -40… +70C
Диапазон измерения температуры (терморезистор) — -50… +125C
Диапазон измерения от.влажности — 0-99%
Частота обновления данных — 10с
Элементы питания — 2х ААА
Дистанция связи — 90м
Гарантия производителя — 1 год

Внешний вид
Набор поставляется в экономичной картонной упаковке



Инструкция на английском


Комплектация включает основное устройство с экраном + передатчик. Размеры 64 мм x 75 мм x 20 мм


А также терморезистор со штекером 2.5мм с отвёрткой


Который подключается к разъёму на передатчике


Сам передатчик — в герметичном корпусе, крышка которого держится на 4 саморезах. Внутри силиконовый контур, отсек для 2х батареек типа ААА. Также есть кнопка RX/TX.


Разбор




Основной модуль с экраном также питается от 2х ААА батареек. Органы управления состоят из трёх кнопок — смена единиц измерения F/C, отображение минимального или максимально измеренного значения температуры и переключение между каналами подключенных передатчиков. Всего поддерживается до 8 каналов.


Есть также откидная панелька, играющая роль подставки. Магнита, увы, нет — есть только скважина для подвешивания на гвоздике.



Внешний передатчик содержит датчики внутри корпуса и кроме того может считывать показания температуры с выносной терморезистор. Экран же, по сути разделён на две части. Внизу отображаются данные с датчиков внутри основного модуля. Наверху же с переменной периодичностью 10с выводятся показания с передатчика с подключенным терморезистором. Канал пронумерован как 1. Трёхсегментный индикатор уровня заряда батареек — откуда, не совсем очевидно.


В сравнении с термогигрометром от Xiaomi на любимых электронных чернилах.

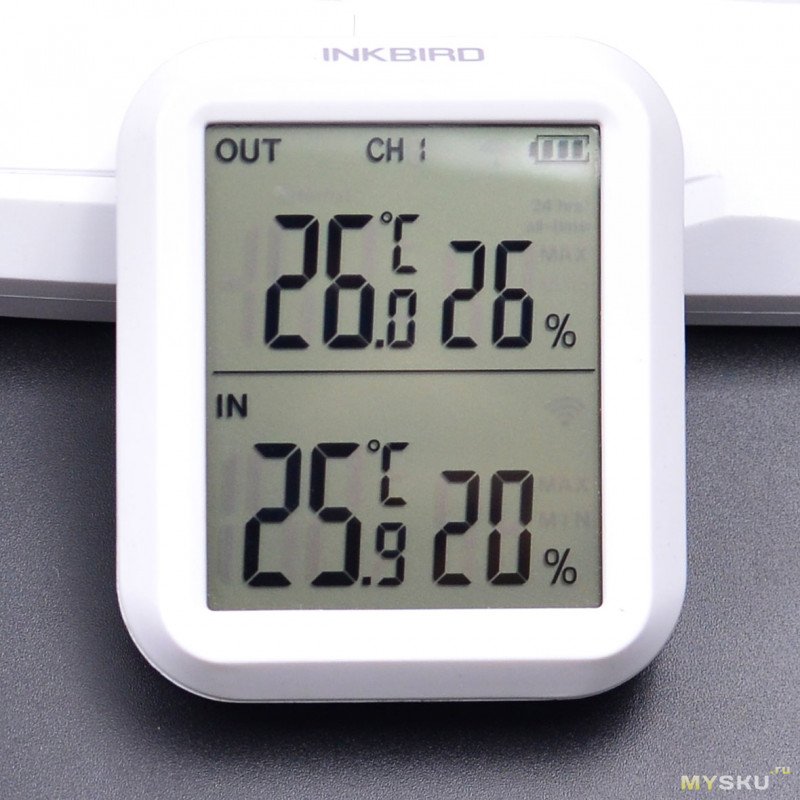

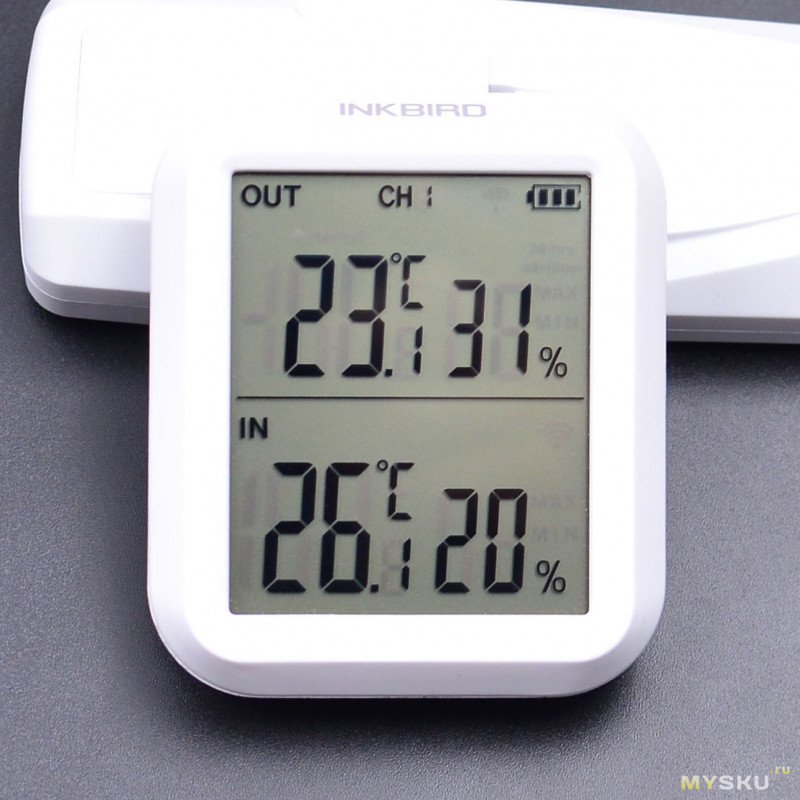

Показания температур в сравнении с встроенным датчиком, расходятся только на 0.2 градуса. По влажности расхождение на 3%. Внешний же передатчик слегка завышает показания температуры в диапазоне 0.1-0.8С, а влажность наоборот преуменьшает (в сравнении с основным модулем).


Терморезистор вывел в окно. Спустя примерно минуты 2 устройство показало температуру в 0 градусов снаружи. Это с учётом, что жилой отопляемый кирпичный дом сам отдаёт тепло на улицу. В пределах дома даже за препятствиями из 3х кирпичных стен, сигнал держится стабильно.



Терморезистор в морозильной камере. Показывает как и надо -20С



Горячая вода


Итоги
Для того, чтобы быть в курсе температуры и влажности, устройство вполне справляется со своей задачей. Нельзя сказать, что это высокоточный прибор, скорее это показометр для домашнего использования и с простым дизайном, следовательно он впишется в любой домашний интерьер. С другой стороны, одной крепёжной скважины здесь маловато, и не хватает всё-таки магнита для подвешивания на холодильнике. Читаемость вкупе с наклонным калькуляторным шрифтом нормальная, но не под всеми углами. В этом отношении он конечно не сравнится с электронно-чернильным экраном. Не хватает часов, но с другой стороны время можно посмотреть на телефонах, которые обычно их рук-то не выпускают.
