Яркий мини роутер с OpenWRT, USB и GPIO
Когда есть необходимость в
расширении зоны покрытия wifi, или нужно решение за «недорого» организовать доступ в интернет через
4G модем, при этом сохранив
мобильность — тогда этот вариант подойдет. Мне подошел.
У меня уже был опыт использования роутера от Gl-Inet, очень давно. Это был GL-AR150. Я уже и не помню какой web ui в нем стоял — обычный OpenWRT LuCI или фирменная оболочка от Gl-Inet поверх OpenWRT, как сейчас. Давно это было.
Внешний вид, комплект поставки и характеристики
Корпус у GL-MT300N-V2 той же формы, что и у остальных мини роутеров компании, но начну я с комплекта поставки. Поставляется MT300N-V2 в
ярко желтой коробке с изображением роутера и названием Mango.
Комплект поставки — роутер, micro usb кабель для питания и lan кабель. Ну и инструкция, конечно. Тоже выполненная в сочном желтом цвете.
Роутер маленький, всего
58х58 мм, толщина
25 мм. Вес
39 гр.
Из интерфейсов на корпусе —
2 Ethernet порта (
100 Мбит/с),
1 USB 2.0,
1 Micro USB для питания, кнопка
reset и
переключатель.
USB дает возможность использовать роутер в разных вариантах. Например, подключить
жесткий диск,
4G модем, или вообще
вебкамеру.
Работает MT300N на
MTK 7628NN и с памятью
DDR2 на 128МБ. Встроенной флеш памяти
16 МБ.
Протокол
wifi 802.11 b/g/n. Заявленная максимальная скорость
300 Мбит/с
Блок питания нужен на
5V 1A, но у меня он заработал и от USB порта компьютера. При подключении внешних USB устройств лучше использовать бп больше чем 1А.
Более подробно можно
почитать тут
Первое включение
При включении я подключился через wifi к появившейся точке доступа, указанной на оборотной стороне моего роутера. Адрес в локальной сети
192.168.8.1
Нам предлагают выбрать язык. Скажу сразу —
русского нет.
Жмем
Next и нас просят ввести пароль для дальнейшего доступа к роутеру.
Задаем пароль и попадаем в
фирменную оболочку поверх OpenWRT от Gl-Inet
Как видно по значку VPN в центре, Gl-Inet делает упор именно на защиту в своих роутерах. Из коробки поддерживаются
OpenVPN и
WireGuard, как в режиме сервера, так и в режиме клиента.
Способы подключения к интернету показаны на главной странице.
Cable для проводного подключения,
Repeater для использования другого wifi в качестве источника интернета,
Tethering для подключения телефона в качестве модема через USB и
3G/4G Modem для подключения модемов.
Первым делом я подключил 4G модем Билайн
ZTE MF831, и так как он работает в режиме
usb lan, то в панели управления отобразился тип подключения
Tethering
Жмем
Connect и… нас просят изменить ip адрес роутера, так как у модема он тот же самый —
192.168.8.1
Изменяем ip и роутер перезагрузится по выбранному вами адресу:
После перезагрузки Tethering подключение к модему отображено без ошибок.
Можно сразу изменить Ip роутера при первом включении, чтобы не было конфликтов адресов в сети.
Режим
Repeater позволяет очень просто подключиться к другому wifi и использовать его как источник интернета.
При этом он будет виден основным роутером (источником wifi) и будет доступен в локальной сети с присвоенным адресом
С функцией Tethering мне удалось запустить только свой USB модем. Мой Wileyfox Swift 2 с Android 9 при выборе типа подключения
USB модем так и не отобразился в панели управления MT300N
Функции панели управления
Главную вкладку
Internet разобрал, теперь кратко пройдусь по остальным пунктам меню.
Вкладка
WIRELESS позволяет настроить wifi сеть. Как основную, так и гостевую
Вкладка
CLIENTS позволяет мониторить и управлять подключенными к роутеру клиентами.
Если активировать верхний переключатель, то можно будет видеть статистику по каждому клиенту в режиме
реального времени.
Но предупреждают, что это требует более высокой нагрузки на процессор.
Вкладка
UPGRADE предназначена для обновления ПО роутера. Есть возможность настройки автоматического апдейта с проверкой по расписанию.
Вкладка
FIREWALL позволяет управлять портами роутера — открывать/закрывать, а так же настраивать перенаправления.
VPN. Тут 5 подразделов — OpenVPN Client, OpenVPN Server, WireGuard Client, WireGuard Server и VPN Policies.
OpenVPN Client позволяет подключиться к серверу VPN в качестве клиента, используя .ovpn файл конфигурации.
OpenVPN Server дает возможность настроить роутер в качестве сервера OpenVPN
Создаем файл конфигурации и жмем Start
Следующий подраздел —
WireGuard Client. Позволяет настроить роутер как клиент WireGuard.
Относительно новый протокол, выигрывающий у OpenVPN по скорости. Если у вас не космические скорости интернета, то он вам не нужен, будет достаточно OpenVPN. Но я как нибудь попробую настроить свой VPS сервер и для WireGuard, из интереса.
WireGuard Server позволяет настроить сервер WireGuard
В подразделе
VPN Policies настраивается политика для использования VPN
Использовать или не использовать указанные MAC или IP для VPN
В подразделе
APPLICATIONS Plug-ins можно установить или удалить плагины
В подразделе
APPLICATIONS File Sharing настраивается расшаривание файлов по сети
Из интересного —
Remote Access. Можно настроить удаленный доступ к роутеру, используя сервис GoodCloud
А вот для доступа через
DDNS от Gl-Inet нужен либо
белый ip, либо модем не должен быть за
NAT
Так что для использования с
4G модемом этот вариант удаленного доступа не подойдет.
Остальные настройки роутера находятся во вкладке
MORE SETTINGS
Из интересного —
настройка кнопок переключателя:
Настройка
режима работы:
И в самом низу подраздел
Advanced, ведущий в стандартную панель управления OpenWRT
LuCI
Разборка
Разобрать MT300N-V2 легко. На корпусе с нижней стороны есть небольшой паз. Поддеваем небольшой отверткой и крышка снимется
Распиновка платы:
То есть у нас есть еще 4 дополнительных gpio, если вдруг захочется что-то добавить. И OpenWRT этому способствует.
Так же можно подключиться к MT300N-V2 через USB-UART адаптер. Узнаем
COM порт, скорость
115200. Гребенка уже припаяна —
GND, RX, TX.
Если подключиться к включенному роутеру, получим
рут доступ и вывод
лога в консоли
Подключиться к выключенному роутеру с пином
3.3V мне не удалось.
По SSH доступ по
22 порту. Логин
root, пароль тот, что вы указали
для админки.
Заключение
Мое мнение — за сумму, которую за него просят, это просто отличный роутер. Даже если вы не знаете что такое OpenWRT, GPIO, VPN и прочее. Он прост в настройке и может выполнять свои основные функции в качестве роутера в течение 5 минут после включения. Придумать применение такому устройству может каждый лично сам для себя.
С GPIO и OpenWRT еще предстоит поиграть. Уверен, будет интересно) А пока что на очереди другое устройство от Gl-Inet с немного другим предназначением.
Правда, тот роутер издох, а тем временем SIM-карты для путешественников подешевели, теперь не заморачиваюсь.
Лично у меня дома дешевый роутер с одной антенной и Ethernet-портами на 100 Мбит/с. Тариф от провайдера со скоростью 40 Мбит. В квартире ноут и два компа, мобильники, и всем всего хватает.
два диапазона нужны как минимум в многоэтажках.
просто не понимаю зачем 2 диапазона. сам был ярым двухдиапазонщиком, купил 5гц роутер карты wifi в ноуте и компуктере всунул на 5ггц, тут и смартфоны подтянулись да планшет. и что? я просто отключил его т.к. он по факту оказался более слабый в большой квартире. в итоге я перешел просто на 2,4ггц. я для себя так и неп нашел задач для 5ггц.
В итоге 2.4 только для старья и IoT устройств остался.
кефирэфир сильно занят другими роутерами.На даче, само собой, не надо. А вот дома поставить репитером или вы́носной точкой доступа — вполне.
Впрочем, я бы и однодиапазонный взял бы типа nexx3020, только нету их.
Ну и дома гдето лежит точка, длинк, вроде на километры может бить, а антенны те же
дело кмк в железе
Крайний раз покупал для родителей вот такой Mikrotik.
На работе более старшие модели пашут 24/7 безо всяких проблем, с этим тоже проблем не наблюдается.
По цене сопоставим с обозреваемым, но на месте и с гарантией (ну для тех у кого нормальные магазины в доступности есть).
Только, как мне кажется, в качестве мобильного роутера все-же лучше использовать другие устройства, в которых есть аккумулятор и в которые вставляется сим-карта.
Ниже в комментах про это уже был разговор.
Хотя функционал опять же может быть разный. В обозреваемом все-же OpenWRT.
Встроенные аккумуляторы часто низкого качества и вздуваются. Придется разбирать, выковыривать аккум и это еще хорошо если не повредит внутренности роутера.
На счет симки полностью соглашусь. Это было бы несравнимым плюсом таких девайсов
Если что минус не мой
Но зато одна коробочка без кучи проводов, красиво и функционально.
А такие устройства есть, ниже в комментариях давали ссылку на такой роутер-модем от мегафона. У знакомого много лет назад видел подобное от МТС. Я не в курсе подробностей по этой теме, если честно. Так, общей информацией владею.
Ну и как всегда для каждой ситуации — свое решение.
Ну и в них нет лан портов, USB, репитерами они тоже не все умеют. В общем сугубо точка доступа для 4G
Обозреваемый вариант более универсален в этом плане
Ну и все таки емкость банок во много раз выше чем у встроенных аккумуляторов
Делим 20000 мА·ч. / 500 мА = 40 ч. Итого, с большой натяжкой, он проработает в течение 40 часов, на деле (т. к. ёмкость указана для ~3.7В, и потребление роутера с модемом может быть выше в отдельные моменты) — сутки.
Откуда месяц?
вот только не продают их уже.
Этот может и пойдет как замена, но он дороже и при этом без ожидаемых от современной железки USB3, гигабита, 5GHz…
А если такие миниатюрные роутеры сразу с поддержкой сим-карты 4g?
Может кто знает?
Цена только не порадует. :)
Хотелось что-то ещё более дешевле.
отзывы вроде положительные
Данное устройство, как и ему аналогичные, имеет ограничение подключения по WI-FI до 10 устройств (в нашем случае до 8 устройств).
Кому то этого достаточно, но для обеспечения интернетом общественного транспорта (в частности автобусов с посадочными местами более 10 ) приходит на выручку связка юсб модема и минироутера (как в обзоре) или просто роутера не большого размера (можно купить на интернет барахолках от 100 руб).
Есть от этого же производителя, цена большая 179$, но это уже устройство с другими характеристиками.
P.S. пока писал коммент опередили :)
Keenetic 4g III оказался в тыщу раз удобнее :) Даже Tp-link mr-3220 и 3420 на стандартной прошивке не создавали неудобств.
куча вариантов использования: хочешь как репитер, хочешь с 3G модемом, даже умеет dlna сервер или принт сервер
использую TP-Link TL-MR3020 в связке с 3372 в хелинке.
очень доволен роутер не шил все работает из коробки.
ссылка
кастом и в модеме и в ровтере.
+ безлимитный тариф за 180 в месяц:)
Подскажите может кто знает, нужен роутер клиентов на 100 с возможностью администрирования, т.е. ограничения суточного (или недельного) трафика при достижении определённого значения.
Раньше пользовались trafadmin' ом но для этого нужен сервак.
А ещё и с 4G ищут. Не умеют что ли точку доступа включать?
Хотя если нагородить умный дом с ситемой видеонаблюдения, то да. Нужно. Сидишь на даче, подключился к хлебнице и видишь, надо ли домой хлеб в магазине брать. И звонишь жене, хлеба купи домой, а она такая, да да мне уже сообщение от хлебницы пришло.
«Безлимиты» по 500 рублей — не настоящие, ряд типов трафика шейпится, приоритеты у абонентов низкие. Если к перегруженной БС подключусь одновременно я на своём корп. тарифе и абонент с тарифом для физлиц — приоритет будет отдан мне. Скорости мы также получим кардинально разные.
а для чего интернет? для чтения букаф?
static.mts.ru/dpc_upload/images/products/msk/tarif_msk_271219.pdf
Так себе безлимит.
Безлимитные тарифы (и их ошеломительная дешевизна) — это особенность только российского рынка, вы такое мало где найдёте. Чаще всего — что-то типа максимум 10Gb за 15 евро.
ездили в 2019 в румынию, водафон 30гиг за 4евро
Плюс, ваш собеседник говорил о безлимитных тарифах, 30 гиг, это, разумеется, безлимит.
Л — логика.
— Так он же болгарин
— Да?! А какая разница
А фильтры рекламы не только в роутере настраиваются кстати.
А по стоимости и относительной дешевизны гигагабайта в России, то давай уж и доходы сопостовлять.
Так что немного не в тему.
Другой вопрос что роутер немного для других задач. Допустим работа в автономном режиме для умного дома. Смарт же не оставишь.
фильмы через hdbox и эдем через отт плаер. Всё отлично кажет и не заикается. И всё это через 4G.
Бывает одновременно и в смарте ютуб смотришь
Тариф простой как апельсин — тысяча в месяц за всё.
Уже четвертый год пользуюсь мобильным интернетом в качестве основного (толчок этому дала работа, связанная с ежедневным перемещение по РФ)
Хотя уже в течении 1,5 года живу дома и сменил ту работу, всё равно пользуюсь мобильным интернетом поскольку он на моём тарифе безлимитный и без роуминга по рф.
В наше время тарифы на моб.инет дешевле проводного, качество в городах достойное.
Телевидение в доме только IP с эдем, 4 устройства ,4K тоже посматриваю.
Некоторые до сих пор думают что живут в той стране, которую показывают по общественным каналам.
Если вам не нравиться моя статистика потребления трафика, это уже ваше дело.
За художника спасибо, но это не моё творчество.
Для справки, поток видео в HD качестве с IP TV 7-8Мб/сек, если просмотр на двух устройствах одновременно, то умножьте на два и при этом я работаю на ноуте и в сети масса других устройств потребляющих не значительный трафик в не активном режиме.
Вот зачем роутер в машину, ему же симку отдельную надо. А чё со смарта нельзя раздать?
Хотя спор ни о чём. Пользуйтесь кто чем хочет
Давно уже написал здесь на форуме что проводные домашние телефоны сдохнут, и я не настолько богат что б иметь выделенную телефонную линию. Дак минусами закидали. И что, где домашние телефоны? Только у мастадонтов остались.
Так и с роутерами будет. И я не настолько богат что б иметь выделенный мобильный интернет по проводам. За него же платить надо. Зачем?
Сетевого оборудования у меня много, не буду перечислять всё имеющееся.
В свое врем ASUS RT-AC88U стоял на проводном инете 100мб/сек за 500руб/мес сейчас в этом необходимость отпала и он работает связке с модемом Huawei E3372h ( МТС 829f/829ft разблокированный, прошитый и настроенный для работы со всеми операторами и любыми тарифными планами ).
На аварийном канале 2Мб/сек проводного интернета за 100руб/мес стоял nexx wt3020f, который тоже хорошо работает с юсб модемами, необходимость в котором сейчас тоже отпала.
а здесь как раз тарифы о ОпСоСов.
Это не публичные тарифы, по этому в офисе оператора или у них на сайте вы не найдете, но возможность подключиться или перейти на них со своим номером существует.
это общедоступный тариф с безлимитным инетом без роуминга по РФ от зелёного.
Некоторые тарифы оплачиваешь после подключения.
Только для переключения МТС нужны сканы документов, а остальных номер телефона и ФИО.
Переключение на ваш имеющийся номер происходит дистанционно и ехать ни куда не надо.
мне стало его не хватать, так как он постоянно занят интернетом, а при этом мне одновременно ещё иногда нужно звонить.
Я подключил фортуна-100 на базе мегафона 100 руб/мес 1000 минут на всё подряд России и 10 Гб инета без роуминга по рф., на момент подключения мне это стоило 2000 р
Паспортные данные нужны только для перехода на МТС, а остальные но номеру и ФИО
Алгоритм цен прост, чем дешевле тариф в использовании, тем дороже плата за переключение(подключение) с учетом значимости оператора.
В среднем, плата за переключение за пол года.
Брат переключался у другого менеджера, он оказался по жаднее и плата за переключение была выше чем расценки за переключение у моего менеджера.
уже четвертый год пользуется, доволен, переключил всех родственников и многих знакомых.
У него мтс, он не боялся скидывать данные.( я, предпочтительно, стараюсь тоже не кидаться такой информацией, не известно где она потом может всплыть)
ну в лучшем случае скорость так зашейпят, что скачается через несколько лет

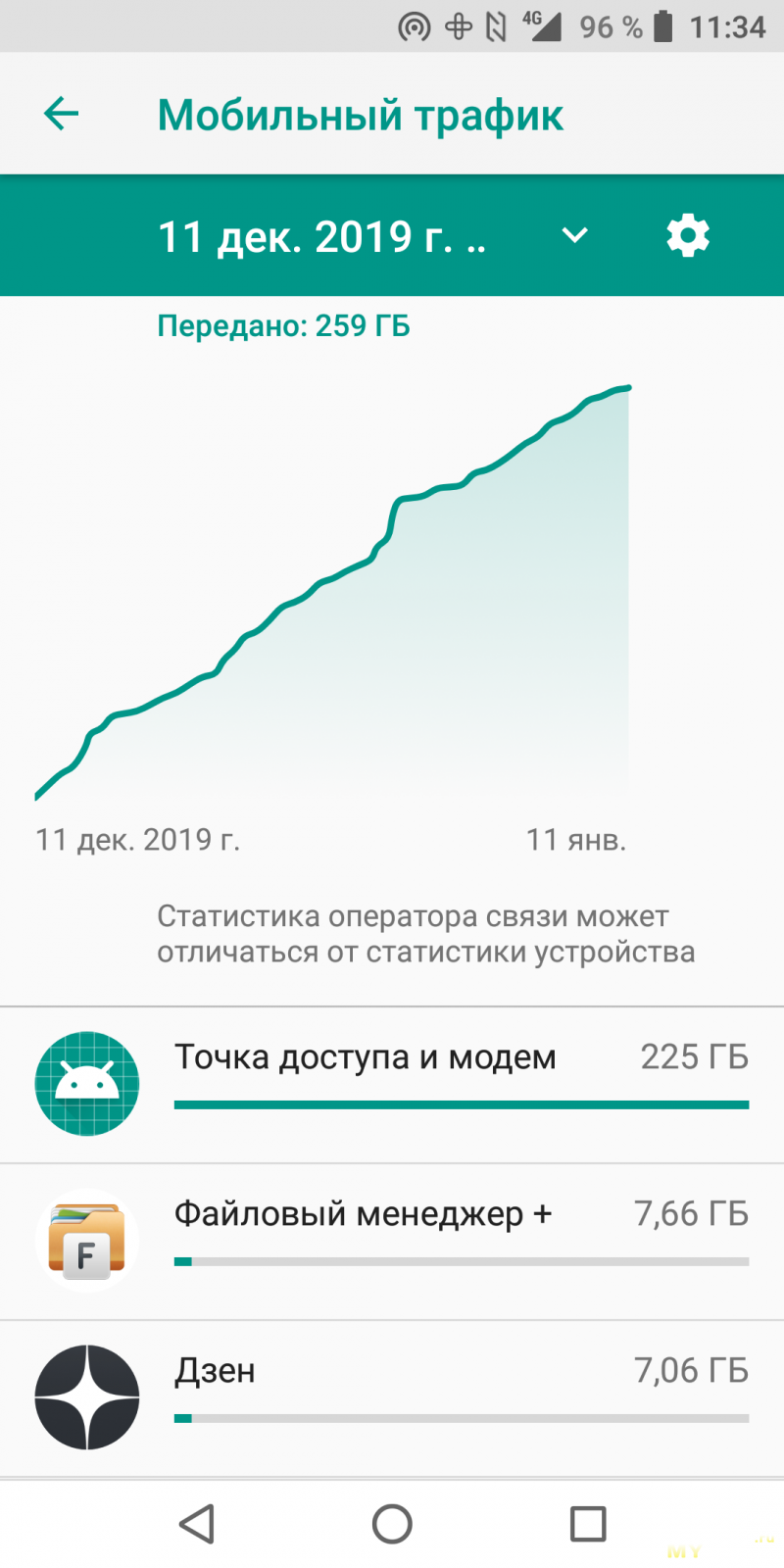

Вот у меня за месяц. Никто, ничего не зарезал и не отключил
Причин много:
1. Когда экран телевизора больше 40 дюймов, то становится понятно что 720 в онлайне это полная шляпа. 720 честного файла это просто небо и земля
2. Не люблю смотреть рекламу, которой обвешены сайты с онлайн фильмами. (казино и прочая дребедень которая норовит выпрыгнуть из экрана)
3. У меня телевизор умеет все воспроизводить с флешки, а вот смарта у него нет. Мне нужно держать второе устройство включенным чтобы просматривать сериал
4. <Параноик mode> На онлайн сайтах часто стоят майнилки, из-за которых компьютер на i5 и 8 гигами оперативы загружен на 70-80%, а куллеры постоянно на максимальном режиме </Параноик mode>
плюсом можно сделать общий доступ к флешке например или впн (только нафига?)
интересно, а прошивки от Xiaomi на него подойдут? тот же Padavan удобнее, чем OpenWRT.
Тогда уж типа такого
На 11.11 взял пару, каждый за 950 р. С Падаваном на борту, смена прошивки (а их несколько разных в сети) 5 минут. Обзор тут был. И дешевле и полноценный, ну нет гигабита и второго Wifi диапазона, но для мобильного-то хватит.
1690 — ценник конский, за качество с гарантией и пожизненными сервисами…
Ok.
И, не нарадуюсь!
Были- куча флешек-модемов, роутеры… И-куча проблем…
А этот «обрубок»-возврат к проблемам. :( И, за 18?!
P.S.: Ну, разве что блондинкам?-такой милый… жёлтенький! ;-)
Если скажешь версию TP-Link и что за принтер, то можно будет сказать точней возможно ли и указать где смотреть, куда бежать и что читать.
3.15.9 Build 140922 Rel.68206n
Версия оборудования:
WR842ND v2 00000000
Заранее спасибо
openwrt.org/toh/tp-link/tl-wr842nd
То есть можно поставить, все можно найти по ссылке и координаты для скачивания
Про использование p910nd со скриншотами в том числе настройки компов, все есть тут
openwrt.org/docs/guide-user/services/print_server/p910ndprinterserver
В принципе эти две ссылки если есть желание и готовность немного почитать должны помочь
стоковый интерфейс не понравился — очень ватный, с подтормаживаниями. сразу накатил опен врт — очень шустро все заработало.
так как большая встроенная память позволяет ставить пакеты без флешки — поигрался с установкой Domoticz, но не взлетел — еле ворочается
греется эта желтая зараза необоснованно сильно, даже в простое
ps
у этого роутера есть функция восстановления неудачной прошивки и окирпичивания — подробный гайд искать по запросу «How to Recover GL.iNet Mini Router by U-Boot FailSafe».
Подобных коробок в древних обзорах пересмотрел. Но их уже не продается.
Расскажите, умеет ли этот принтер воспринимать?
В идеале бы что-то, что в с ios печаталось. Но это фантастика как понимаю.
Или есть еще какие-то варианты для использования именно как хаб в локалку для usb принтера?
Проще всего купить б.у. Keenetic и подключить к нему, а сам роутер — в режиме моста. help.keenetic.com/hc/ru/articles/360000434419
Если хотите печати из iOS, самый бюджетный вариант — это купить принтер с Ethernet и к нему внешний WiFi, настроенный «клиентом». Я так купленную удачно цветную Kyocera сделал беспроводным принтером дома.
Озвучьте пожалуйста скорость работы с диском (FAT/EXT любую) по WiFi и LAN и результат dd по месту (ssh то есть). Будут стандартные 2.5 МБ/с, или случиться чудо? Если бокса с внешним питанием нет, то хотя бы с флешкой.
А дома на полке лежит роутер huawei меньше пачки сигарет с аккумом, wi-fi 2,4 & 5ГГц. Только с удорожанием мобильного инета и нормальной раздачей с телефона он давно просто лежит.
За обзор спасибо. Расширил кругозор.
Господа это роутер не для всех, если Вы не понимаете куда его сунуть, просто он не для Вас :-) А что с ним можно сделать можно погуглив поделки из MR3020
Это же бомба а не роутер, теперь не надо покупать MR3020 + паять + прошивать OpenWRT
Тут ещё и LAN есть… вообще всё из коробки.
Про WireGuard, если не надо супер заморочек которые умеет OpenVPN, провожай OpenVPN в историю никакого смысла использовать его нет. Проверить очень легко, настраивать оба тоннеля в одно место результат виден с помощью iperf3.
По поводу роутеров за NAT не всё так однозначно… Можно почитать тут на хабре. Через ОбСоСов пока не попробовал, но через классических операторов нет проблем. А встроенный DDNS умеет узнавать публичный адрес то это решает единственную проблему статьи :-)
Недавно приехал tp link 703n с али, и оказалось что его версия уже 1.7 и без распайки не русифицировать. Настроил с переводчиком и забыл. Но в обозреваемом два лан порта, что однозначно удобней!
Очень надеюсь что китайцы додумаются ставить в такие устройства слот для симок! Не во всякий ширпотреб, а именно в такие вот мини-комбайны
Мне вот больше интересно скрытых backdoor, в прошивку ушлые китайцы не насовали ли?
Одно дело, когда собрал IP и MAC адрес, и суётся тагертировання реклама. Другое дело когда через твой IPшник и MAC, льются не понятно какие пакеты…
Не, я согласен с теоремой индейца Джо. Но она спасает до тех пор пока «план не горит».
Сдохли оба в течении двух лет.
спасибо
Основной упор в 7628 сделан на радио. Радио — новый MT MAC (аналог MT7603E), кардинально отличается от того что было в 7620.Также очень низкое потребление и тепловыделение.
Источник >>>
Проблем с ним нет за эти годы.
А если размер не так критичен?
Но хочется, чтобы хорошо держал хотя бы wireguard как клиент?
Накатить на него OpenWRT и проблем не будет.
Главное чтобы память не битая была.
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
