Электронная нагрузка ZKE EBD USB

Обзор на последнюю ревизию юсб тестера, с возможностью ведения лога, а так же программируемым графиком нагрузки. Так же решение мелких проблем, разборка с заменой термопасты, и некоторые тесты.


Основные параметры тестера

Параметры:
-Питание: от PC — 5в
-Диапазон входного напряжения :0,05-20 V
-Диапазон силы тока:0,05-4.000A
-Режимы теста: Постоянный ток разрядки, QC2.0/3,0 триггер, MTK-PE триггер, мониторинг
-Максимальная мощность: 35 Вт

Начнем с заказа.
Заказывал по типичному русскому алгоритму — там где дешевле на момент поиска, на заказе уже было 5 баллов а так же 5 получателей у которых все отлично. Заказ был отправлен через «AliExpress 无忧物流-标准», или AliExpress Standard Shipping. Посылка приготовлена и отправлена за 2 дня, хотя с учетом упаковки, странно что так долго =). Посылка пролежала на почте китая 7 дней, после чего от доехала с китая до почтового отделения за 9 дней.Такие огромные сроки на почте китая объясняются просто, новая мода китайской почты упаковывать много посылок в одну, которая почему то задерживает доставку.

После получения, был немного удивлен. устройство просто лежало в китайском пакете, никакой коробки пупырки итд, Продавец на столько жмот что в посылке за 20$ жалеет 5-10 центов на пару слоев поролона? Отношение к покупателю у него явно не в приоритете.

Первое что бросается после получения — что то не так.
Продавец отправил нагрузку, вот только ревизия чуточку новее чем заявлено.
Но новее не значит лучше. В целом сильное удешевление только в гриле, а так же цвете радиатора.
Все остальное примерно то же, начинка — идентична старым нагрузкам.



Снизу акриловая вставка с выгравированным логотипом ZKE.


На гранях юсб А папа, для подключения в тестируемый прибор, юсб А мама, для подключения нагрузки и мониторинга, а так же Micro USB, для соединения нагрузки и компьютера.
Нагрузка сама по себе не новая, и очень странно что ZKE просто не добавят TypeC и Micro USB порты для тестирования кабелей. Все же USB A медленно но верно отходит от стандарта, и на замену приходят TypeC.


Теперь разберем.
Разбирать правда особо нечего, основная измерительная электроника находится под нижней крышкой из орг стекла.

1-MCP6002 двойной операционный усилитель
2-STM8S003F3 8бит микроконтроллер
3-PL2303 USB COM интерфейс
4-SE8533 Понижающий стабилизатор с входным напряжением до 40в
5-DALE R015F резистор шунт.


Фото без знаков


С данным устройством сразу видно Over engineering, куча болтов, проставок, пара шайб, мостик над юсб. При этом конструкция не особо устойчивая, а плату немного выгнуло от приложенных сил.


Верхняя часть платы имеет всего несколько элементов, 3 разъема, при том силовые хорошо будет пропаять, а так же смд диод который я ни разу не видел светящимся, и конечно основной «нагружающий » элемент.


irlz44n с токами до 33 ампер и пропускаемой мощностью до 110W


На радиаторе установлен вентилятор SENSDAR SD4010M5S, который при питании 5в разгоняется до 6 тысяч оборотов.
Из минусов — достаточно сильный шум и вибрации, подшипник скольжения лучше результата и не выдаст.

В отличии от более старых версий, на последней, гриль защиты вентилятора выполнен из печатной платы, удешевление правда пошло на пользу, за пару лет цены с 25 упали до 18-21$


Термопасты было совсем мало, а то что было — сильно водянистое, сразу заменим ее на ту что поставляется с куллерами BeQuet, просто для профилактики. Забегая вперед скажу что особой разницы в температуре не заметил, но пусть будет.


Теперь идем к софту.

Софт данного тестера как легенда, он как бы есть, но найти его не просто, обычно он передается из рук в руки.
Последняя найденная мной версия — 1.8.5 за 10-2017г. Устарело на 2 года, но как говорят на заводе иж лада — «не надо переделывать то что идеально».

на всякий случай залил софт на свой диск, eb_v1.8.5en
Сборка свежее от 2019г



1- панель быстрых кнопок. Замечу что все эти кнопки — просто быстрые ярлыки, ровно те же кнопки но в главной панели так же есть.
•Папка -позволяет открыть новую панель, в которой уже открыть заранее сохраненный график


•Кнопка дискеты — сохранение графика в CSV таблицу, которую можно открыть в редакторе таблиц, и построить уже свои графики, либо сделать анализ данных
•Кнопка с картинкой — сохранение текущего графика в BMP картинку
•Кнопка с инструментами — настройки графика, цвета сеток, линий итд. Тут так же можно включить кривую мощности.

•Лупа — поиск ком портов
•Последний значок — информация о софте


2- Основной график, именно здесь отображаются все данные.
Текст сверху можно настроить, для отображения названия тестируемого устройства, например.
Включить отображение графика мощности и температуры, а так же изменить цвета графика по вкусу.


3- Список подключенных устройств, с текущими подсчитанными показателями.

4- Актуальные данные напряжения тока, мощности и времени теста.

6 — список ком портов с устройствами, и кнопка подключения к порту.

7- лог того что происходит с устройством.

5 — этот пункт я вынес подальше и расскажу подробнее.

Отдельно про авто тест.
Данный пункт позволяет повышать ток с заданным шагом и через заданное время, при этом ведя лог, а так же отключить нагрузку если напряжение на входе ниже заданного порога.

Работать с ним достаточно просто. В таблице а так же на графике, будут полученные с теста данные.
В параметрах можно указать (по списку)

•Ток с которого начинается тест, от 100мА до 4А
•Ток на котором закончится тест, от 100мА до 4А
•Порог напряжения, если входное упадет ниже то тест так же остановится
•Шаг, на который ток будет прибавляться каждые N времени., от 100мА до 1000мА
•Время шага, от 2 секунд до 100 минут ( переключатель секунды-минуты правее поля.)



Проведение теста например блока питания -очень простое.
Указываем минимальный начальный ток например в 100мА.
Ток остановки теста — максимальный для зарядки, в 4 Ампера
Нижний порог напряжения — в 4.8в
Шаг тока в 100мА.
Время шага, в 6 секунд.

Жмем Start, и ждем окончания теста.
После окончания теста, можно получить полноценный график параметров, Напряжение, тока, и мощности, на каждом шаге.

И получаем вот такие данные.
Как видим по таблице, как только напряжение упало ниже заданного порога, тест был завершен.

Теперь можно сохранить данные в виде картинки графика, а так же CSV таблицы, в которой кроме данных из графика, выведены настройки устройства перед тестом а так же его название.


Теперь вернемся к вкладке Single test.
В режиме работы D-CC, мы можем выставить параметры тока а так же времени, после чего просто подать эту нагрузку на юсб. А далее наблюдать за графиками напряжения и тока. Нижний порог напряжения так же настраивается, если выставить его и входное напряжение будет ниже чем выставленное, тест закончится.
Есть так же таймер теста (MaxTime), но у меня он не заработал.
Все параметры можно менять в реальном времени, но что бы применить их, требуется нажать кнопку Adjust.


Второй режим работы на этой странице — Meter.
В нем тестер показывает маленький гаджет с всеми основными параметрами которые он замеряет, включая напряжения по линиям данных. А так же ведет лог и пишет график. Данный режим предназначен для анализа внешней нагрузки, например телефона.


Пример зарядки телефона Xiaomi Mi A2 от повербанка Ugreen.
Простым тестером не так заметно, но используя мониторинг, видно что спустя несколько минут, телефон решил перейти в QC режим, напряжение выросло до 6.5в, а ток до 2 ампер. При этом ток не статичен и постоянно немного меняется, а напряжение по мере заряда, падает.


Так же устройство может инициировать QC (Quick Charge) протокол, в авто режиме можно просто выбрать напряжение, и нагрузка сама попробует достигнуть нужного напряжения.


В Manual режиме появляется возможность управлять напряжением с шагом в 200 мв.


Замечу момент с тем что закрытие данного окна не сбрасывает напряжение на выходе, и последующие подключение устройства в юсб например для мониторинга, может его сжечь. С данным пунктом стоит быть предельно осторожным.



Теперь тестирование аккумуляторов. Юсб порт для этого не совсем подходит, поэтому придется изготовить переходник, и припаять кроватку для аккумулятора, либо как в моем случае — магниты, к юсб порту.
Магниты не стоит паять, так как они теряют свою силу при нагреве, но если делать это очень быстро и предварительно зачистив поверхности, все будет отлично.


В программе нужно запустить Single test, выставить нижний порог напряжения до минимального безопасного напряжения указанного в даташите, а так же ток для теста. После чего можно начать тест и смотреть за графиком. Емкость в mWh а так же mAh будет отображаться снизу от графика.
Как только напряжение упадет ниже заданного порога, тест будет остановлен.

Пример теста аккумулятора li-ion на 2500мАч, но он уже давно работает в фонарике на морозах итд.
Как видим, график ровный, есть все параметры, напряжение начала теста, емкость в mAh и мВат*час


А это NiMH аккумулятор GP на 2500мАч, которому уже лет 10 отроду, ток совсем не держит.


В обратную сторону тест так же работает. немного усложняем схему подключения, на входе тестера — з\у для 18650, на выходе — наш аккумулятор.


Подсчет тоже идет без проблем, использовать можно.
(под конец отключил провода=)


Тесты параметров.

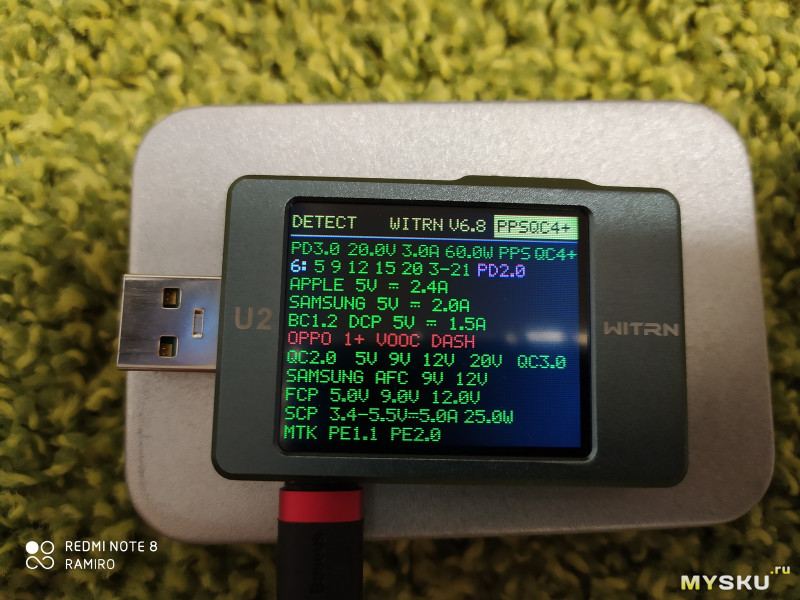

Немного изменяем ток, и смотрим на различия с тестером WITRN U2.
Как видим, ток немного завышен, но в допустимых пределах.


Во всех тестах заметна сильная разница в показаниях напряжения, и это абсолютно нормально в нашем случае. наша нагрузка в конце цепи, и падение напряжения на двух разъемах сказывается на измерениях.
Те же 3 ампера нагрузки, там где юсб нагрузка показала 5.077в, тестер говорит о 5.047в на контактах юсб.


Проблему с нехваткой портов я решил при помощи платы, конечно падение напряжения на USB Все еще присутствует, но оно решается припайкой проводов напрямую ко входу тестера.
На данную плату уже был обзор mysku.club/blog/aliexpress/40620.html


Вывод.
В целом, устройство мне понравилось. Из минусов — вентилятор не лучшего качество, а так же мелкие ошибки в софте, ну и не хватает современных портов. В остальном это хороший рабочий аппарат, кроме задач нагрузки, он имеет хорошие черты мультиметра, строит графики, и может делать автоматическое тестирование.

За сим все, спасибо за внимание.
