AC вольтметр в розетку
- Цена: $5.37 (покупалось за $2.98)
- Перейти в магазин
Я живу в частном секторе, и у нас «конец линии, что ж вы хотите» © электрики. Соответственно, по вечерам бывает что напряжение значительно проседает. А так как лампочки стоят уже почти все сберегайки, то увидеть по изменению яркости уменьшение напряжения — невозможно. Для оперативного ответа на вопрос — «а чойта не идёт телевизор?» и «ачойта не греет микроволновка?» была приобретена пара обозреваемых вольтметров. Краткий вывод: вольтметры весьма понравились, надо брать кому это интересно и полезно. Собственно, штука довольно простая, так что и обзор будет микроскопическим.
Вольтметры поставляются в простых картонных коробочках.
Внешний вид мне весьма понравился, так же как и качество изготовления:
Вилка под розетку с заземлением, но штыри достаточно тонкие — так что если у вас новая плохая розетка — то эти штыри её не «разобьют», а если старая плохая уже разбитая — то вольтметр может неконтачить и выпадать. Я рекомендую плохие розетки сразу менять на хорошие ;) в них контакты сделаны из пружинистого материала и не меняют свою форму и не ослабляют особо зажим со временем или после вставления вилки с толстыми штырями.
Заявлена работа от 80 до 300В. эти вольтметры не проверял, но аналогичные панельные у меня работали от 70 до 270 или около того.

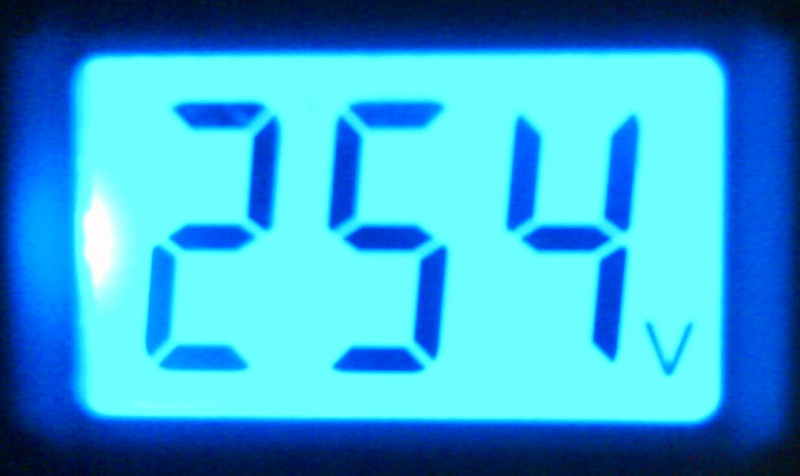

дисплей на удивление чёткий и контрастный, хорошо наблюдается и сверху и снизу, углы обзора вполне приличные. подсветка синего цвета, достаточно равномерная и яркая.
внутренний мир прост и незатейлив.
что-то подсказывает что это старая добрая icl7106
так как у меня к сожалению нет образцового источника переменки, то и тестов практически не будет, минимальное сравнение с условно-образцовым ut61e. к тому же для этого вольтметра не заявлена точность, так что его можно считать не измерительным прибором, а индикатором — и с этой задачей он справляется ИМХО на отлично.
Как видим, показания двух вольтметров отличаются на 1В или даже чуть меньше — обновление не синхронное, поймать сложно. с «образцовым тестером» показания у «бОльшего» вольтметра расходятся в среднем на два вольта, у второго расхождение будет соответственно еще меньше. Считаю это отличным результатом для такого вот «домашнего индикатора», который к тому же может выступать в роли ночника.
Я весьма доволен, к приобретению рекомендую, но у данного продавца лот подорожал практически вдвое, так что или ждать акцию, или искать другого продавца.
Вольтметры поставляются в простых картонных коробочках.
Внешний вид мне весьма понравился, так же как и качество изготовления:
Вилка под розетку с заземлением, но штыри достаточно тонкие — так что если у вас новая плохая розетка — то эти штыри её не «разобьют», а если старая плохая уже разбитая — то вольтметр может неконтачить и выпадать. Я рекомендую плохие розетки сразу менять на хорошие ;) в них контакты сделаны из пружинистого материала и не меняют свою форму и не ослабляют особо зажим со временем или после вставления вилки с толстыми штырями.
Заявлена работа от 80 до 300В. эти вольтметры не проверял, но аналогичные панельные у меня работали от 70 до 270 или около того.
дисплей на удивление чёткий и контрастный, хорошо наблюдается и сверху и снизу, углы обзора вполне приличные. подсветка синего цвета, достаточно равномерная и яркая.
внутренний мир прост и незатейлив.
что-то подсказывает что это старая добрая icl7106
так как у меня к сожалению нет образцового источника переменки, то и тестов практически не будет, минимальное сравнение с условно-образцовым ut61e. к тому же для этого вольтметра не заявлена точность, так что его можно считать не измерительным прибором, а индикатором — и с этой задачей он справляется ИМХО на отлично.
Как видим, показания двух вольтметров отличаются на 1В или даже чуть меньше — обновление не синхронное, поймать сложно. с «образцовым тестером» показания у «бОльшего» вольтметра расходятся в среднем на два вольта, у второго расхождение будет соответственно еще меньше. Считаю это отличным результатом для такого вот «домашнего индикатора», который к тому же может выступать в роли ночника.
Я весьма доволен, к приобретению рекомендую, но у данного продавца лот подорожал практически вдвое, так что или ждать акцию, или искать другого продавца.
