Обжимка (кримпер) для изолированных клемм. Обжимаем быстро, качественно и красиво

В электрике применяется несколько видов клемм. Для каждого вида используется свой обжимной инструмент. В этом обзоре я расскажу о кримпере для изолированных клемм. Под катом грязные руки, рабочий инструмент, плохие фотки — короче, всё как обычно.

Вводная часть.

Вообще, наиболее распространены два вида клемм — изолированные и неизолированные. Ну и два вида крепления проводов к ним — обжимка и пайка.

Пайка — не самый технологичный и быстрый способ, к тому же требует жесткого крепления провода, иначе он может обломаться, ибо припой затекаем между жилами и провод теряет гибкость. Кроме того, пайка более-менее хороша в стационарных условиях, то есть за столом, ну и когда и клемма и провод новые, чистые, и хорошо лудятся неактивным флюсом. В случае старого провода, например, к вышеописанным недостаткам пайки прибавляется еще и необходимость тщательной зачистки спаиваемых поверхностей и использования активного флюса, и соответственно тщательной промывки после пайки. Работа электрика же как правило не предполагает работу за столом, а паять клеммы или провода где-то под потолком или панелью приборов в машине — то еще удовольствие. Тем не менее в разъемах например мерседесов до w124 включительно использовалась именно пайка. но и разъемы там были специальные — потому и ходило оно долго и счастливо.

Таким образом, лично я рекомендую именно обжимку, а не пайку — это быстрее, технологичнее (окисная плёнка разрушается при сжатии), и не менее надёжно. Но. лично я предпочитаю использовать неизолированные контакты. их обжимка более надёжна, потому что продавить саму клемму непосредственно либо через слой пластика — понятно в каком случае результат будет лучше.

Тем не менее достаточно широко применяются и изолированные клеммы. Часто это вполне адекватный вариант, особенно для цепей где не требуется исключительная надёжность или влагостойкость. Ну и раз уж такие контакты применяются — то и обжимать их нужно правильно. В частности, обжимать нужно не только жилы провода, но и изоляцию, для исключения отламывания от вибрации. Для того и существуют соответствующие кримперы. Кримперы бывают разного типа, оптимальными лично мне кажутся именно вот такие как в обзоре, с трещоткой. Другие (более простые) дают гораздо более плохой результат.

Как выяснилось из комментов люди не совсем представляют для обжимки чего именно данный кримпер. Вот поясняющая картинка. Простите, но другие клеммы я рисовать не стану, просто поймите что подходит только к таким как возле надписи «подходит». И еще точно такого же типа как справа, только желтые.



Перейдём же непосредственно к обзору данного инструмента.

Он предназначен для обжимки изолированных клемм и подходит для размеров:
0.5-1.0 мм (красный)
1. 5-2.5 мм (синий)
4.0-6.0 мм (желтый)
(цвета — это и цвет клемм и цвет маркировки на губках кримпера)

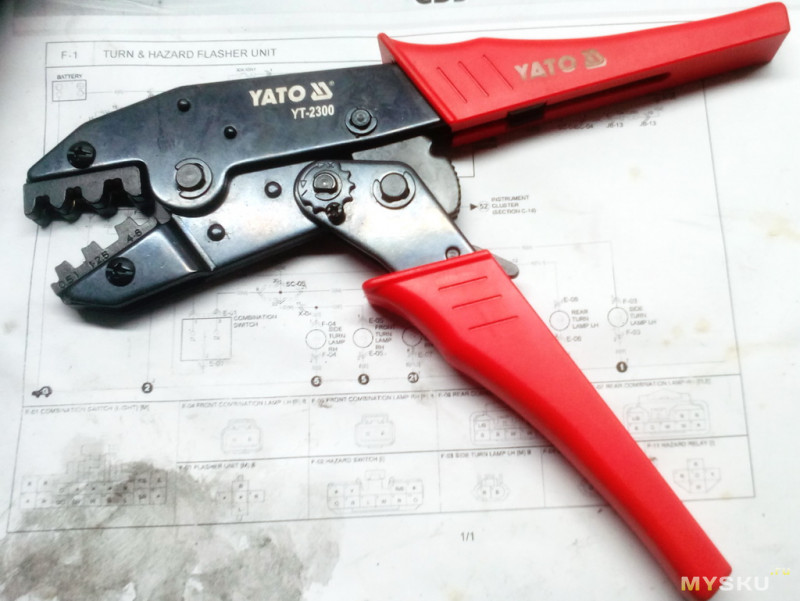

Призван заменить такое вот чудо из 90-х:


В длину он 21.5см, вес 510г:


Поставляется в блистере, на котором расписаны модели обжимок для всяких радиочастотных кабелей. Надо полагать, что эта картонка берётся «от балды», но толку от неё в любом случае мало.


К сожалению, благодаря стараниям почты, у кримпера отбился кусочек пластика с ручки, и приклеить я его не смог ни дихлорэтаном, ни даже вюртовским суперклеем с локтайтовским праймером. Такой вот загадочный пластик. Впрочем, на работу никак не влияет, только портит внешний вид, что, конечно, досадно. Обжимка, кстати, очень хорошо лежит в руке, ручки приятные по форме, короче, эргономика на уровне. Да и металл и сборка тоже вполне хороши, никаких люфтов, виляний и изгибаний под нагрузкой. Ибо я как-то купил в оффлайне кримпер для коаксиала — это какой-то ужасный ужас. Тут же всё очень даже ок. Наличествует хвостик, позволяющий разблокировать трещотку.



Сами губки (матрицы) — сменные, крепление — винты на «плюсик», то бишь под обычную крестообразную отвертку — что удобно. С другой стороны, лично я их менять (тем более регулярно) не собираюсь, ниже будет видно почему.



Может показаться, что они какие-то кривые или грязные — но это просто масло, оно присутствует везде в знаковых количествах.

На матрицах есть маркирующее углубление. И вот тут я хочу обратить ваше внимание: они НЕ симметричны. И это вот маркирующее углубление должно приходиться на ту часть клеммы, которая обжимает жилы, а не изоляцию. Это ОЧЕНЬ важно, потому что если перевернуть — то провод недообожмется и выскочит нафиг. Я испортил пару клемм, не понимая — «как так-то?». ;)

Сами матрицы можно перевернуть кому как удобно — ну, чтобы провод в клемму можно было вставлять либо с левой стороны, либо с правой.

Результаты обжимки:


Со стороны провода не фотографировал, но пластик там обжимается тоже отлично.

В компании «коллег»:


Плохонькое видео работы:


Подведём итоги. Кримпер понравился, обжимает хорошо. Синие клеммы, правда, пока не пробовал по причине отсутствия наличия самих клемм, а желтые — по причине отсутствия таких проводов. Но не вижу поводов ем не работать. Из минусов могу отметить, пожалуй, плохую упаковку. Пара слоёв пупырки, вероятно, защитила бы ручки.

Докапываясь, можно также добавить, что кримперов подобного рода существует великое множество, и все они, блин, разные. В частности, матрицы от данной обжимки не подошли ни к одной из других моих обжимок. Этого, конечно, никто и не обещал, но было бы приятно.

В целом же — рекомендую, только попросите упаковать получше ;)

UPD: добавляю фото проверки на прочность. гиря 20кг. второе фото — уже при снятой гире.
