Преобразователь на MT3608. Модернизация.

Идея сделать локальную подсветку клавиатуры сидела в голове давно. А тут как то уважаемый Ksiman сделал такую подсветку: mysku.club/blog/aliexpress/37152.html, чем подтолкнул меня к быстрейшей реализации задумки, за что ему большое человеческое спасибо. Но я решил пойти ещё дальше и автоматизировать этот процесс. Что из этого вышло, смотрим далее…

Мне не нужно освещать пространство под столом, у меня некому там прятаться. ))) Мне нужно освещать непосредственно саму клавиатуру. Для реализации задумки были использованы следующие комплектующие:
1. Преобразователь MT3608 (Step Up), препарированный вдоль и поперёк уважаемыми гуру Kirich`em и Ksiman`om. Настраиваем выход на 12 вольт при входном 5 вольт.
2. Датчик препятствия — этот датчик заказывался как датчик чёрное/белое, но, как это бывает у китайцев, оказался банальным датчиком препятствия, поэтому для моих задач не подошёл и валялся в коробке. А вот тут пригодился. Датчик собран на сдвоенном компараторе LM393.
3. Кусок светодиодной ленты на SMD 3528 тёплого свечения.
4. 15 см провода МГТФ.
5. Кусочек фольгированного текстолита 12х14мм (заглушка USB).


Клавиатура проводная O`Klick с разъёмом USB.


Так как между клавиатурой и столешницей расстояние всего 6мм, то разъём этот не использовался, дабы не сломать случайно флешку при задвигании клавиатуры. Механизм выдвижной полочки такой же, как у Ksiman`а.


Для использования питания USB была изготовлена небольшая платка из одностороннего фольгированного текстолита методом прорезания дорожек.


Выводы датчика препятствия были отформованы замысловатым образом и припаяны непосредственно к контактам VIN платы MT3608. А на излучающий диод был надет кусочек термоусадки, дабы направить луч в одном направлении, а не во все стороны.


Теперь о модернизации: микросхема MT3608 имеет вход управления (EN), 4 вывод, который мы и будем использовать для включения/выключения подсветки. Аккуратно, острым скальпелем прорезаем дорожку между выводами 4 и 5 микросхемы. К выводу 4 подпаиваем OUT датчика. Но тут нас поджидает засада — MT3608 включается высоким уровнем, а выключается низким. А у датчика препятствия противоположный алгоритм: есть препятствие — на выходе низкий уровень, нет препятствия — высокий. Но когда нас это останавливало! Немного поразмыслив, решил это самое препятствие просто обыграть — для того, чтобы датчик не срабатывал, к двум металлическим стойкам крепления клавиатуры была приклеена полоса из плотного полиэтилена. В задвинутом состоянии датчик видит препятствие и не включает преобразователь, как только клавиатура выдвигается, датчик срабатывает и зажигает подсветку.


Было бы правильнее сказать, что датчик включен всегда, когда клавиатура задвинута, и наоборот, выключается, когда клавиатура выдвигается. Эх, игра слов!
Итак, конструкция спаяна, выглядит непрезентабельно, но всё надёжно, провода жёсткие, ничего не болтается. Всё заизолировано. Да и конструкция будет находиться непосредственно за клавиатурой, в мёртвой зоне, рукой туда никак не попасть, ни сверху, ни снизу. Чтобы ткнуть пальцем, нужно вытащить клавиатуру из полочки.



Светодиодная лента приклеена к заднему поднимающемуся бортику клавиатуры, при максимальном выдвижении этот бортик остаётся под столом, поэтому прямой свет в глаза не бьёт. Видим только отражённый от столешницы. Чтобы равномернее было освещение, к нижней части столешницы была приклеена полоска из самоклеющейся зеркальной плёнки.

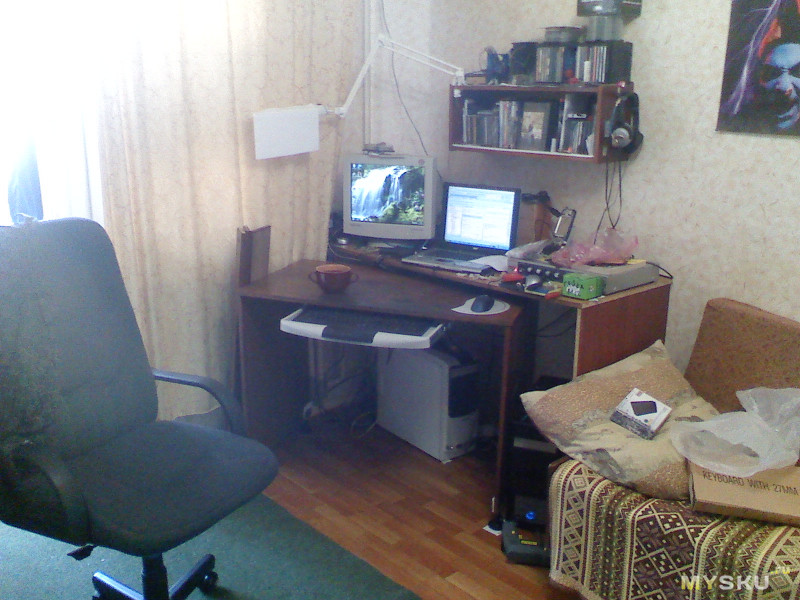

Всё работает как и было задумано. Чувствительность датчика отрегулирована примерно на 5-7см. Выдвигаем клавиатуру — подсветка включается, задвигаем — выключается. Максимальный ток потребления от USB — 270мА. А как супруга то довольна — не надо вечером включать верхнюю лампу, которая освещает рабочее место и ещё полкомнаты впридачу. А так как рабочее место находится в спальной комнате рядом с кроватью, то освещение стало актуальной задачей.

Традиция:


Небольшое видео, как это работает:


Будут вопросы, задавайте. С удовольствием отвечу. Всем удачных покупок!
