Понижающий преобразователь напряжения на LM2596 из каменного века.

Как то достаточно давно, сидя в машине подумал: а чего это я заряжаю телефон через автомобильную зарядку установленную в прикуриватель. Ведь «потребителей» частенько бывает больше чем один, да и само гнездо прикуривателя бывает нужно. Сформулировал для себя ТЗ: питание от борт сети через замок зажигания, выход 1-3 порта с током до 2 А. Поискал в интернете и оказалось что я далеко не первый кто озадачился проблемой и даже больше, реализовал ее различными способами.

Для моей затеи нужен был стабилизатор напряжения выдерживающий напряжение бортсети и ток до 3 Ампер. Вариантов реализации на самом деле огромное количество, но все они сводятся к одному — импульсный понижающий преобразователь. Почему импульсный? Потому что у него КПД максимальное. Значить греться в преобразователе будет почти нечему и размеры обещают быть минимальные.

Понижающий преобразователь предназначен для понижения напряжения до необходимого значения. Его силовые элементы работают в ключевом режиме, по простому включено, выключено. В момент включения энергию накапливает дроссель (катушка на сердечнике), в момент когда силовой элемент (транзистор) выключен, дроссель отдает запасенную энергию в нагрузку. Как только дроссель отдаст накопленную энергию, схема контролирующая напряжение на выходе включит силовой транзистор и процесс повторится.
В настоящий момент все зарядные устройства для телефонов и планшетов вставляемые в гнездо прикуривателя выполнены по схеме с импульсным понижающим преобразователем.

Доставка и внешний вид:
Плата пришла в запаянном антистатическом пакете, вроде бы повод порадоваться, но на самом деле должно восприниматься как должное.
Качество пайки вполне себе качественное. Незначительные остатки флюса на обратной стороне на выводах переменного резистора.
Переменный резистор многооборотный, позволяет точно подстроить выходное напряжение.

Предусмотрены крепежные отверстия под винт. Клеммников нет, провода придется паять. Под микросхемой есть отверстия с металлизацией для дополнительного отвода тепла на обратную сторону платы.

Схема проще не придумаешь:

Единственное что у китайцев номиналы дросселя и конденсаторов отличаются. Видимо что есть в наличии, то и ставят. Хуже уже не будет.

На скорую руку припаял провода и нагрузку в виде проволочного резистора 2.2 Ом 10 Вт.
Для ограничения температуры при нагреве, резистор был помещен в воду.

На стенде доступно 2 напряжения 12 Вольт и 24 Вольта. Первое включение провел без нагрузки, для регулировки выходного напряжения, что бы не сжечь платку. Вращая винт резистора добился напряжения на выходе 5 Вольт.
Нагрузка 2.2 Ом подразумевает ток 2.27 Ампера, что укладывается в заявленные параметры платы а так же мои потребности с небольшим запасом, поскольку я раздобыл сдвоенный разъем с дохлой материнской платы:

По 1 Амперу на порт.

10 минут работы под нагрузкой и дикий нагрев платы. Фото с тепловизора:

Обратная сторона

Ахтунг! Температура 115С на диоде и 110С на микросхеме (сторона с деталями) и 105С с обратной стороны.
Температура дросселя около 70С, многовато, но в насыщение не входит.
Предельная температура для диода 150С, а для микросхемы 125С.

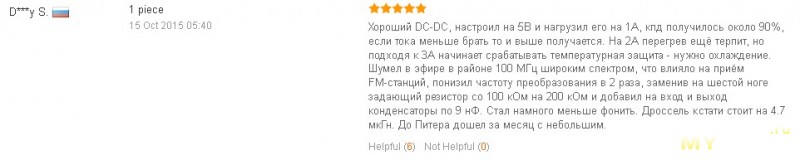

Ни в какие ворота не лезет. Начал думать что это брак или в очередной раз я купил дешевую фигню.
Скачал документацию на микросхему и обнаружил что этот преобразователь имеет паршивенькое КПД. А все из за того, что ключевой элемент в микросхеме является биполярный транзистор, который хоть и работает в ключевом режиме, но в открытом состоянии на нем падает прилично напряжения.
Повышение напряжения на входе до 24 Вольт ситуацию никак не спасло.
График КПД при токе нагрузки 3 Ампера:

Т.е. примерно 80% при питании от борт сети автомобиля. Выходит на микросхеме выделяется при нагрузке 3 А 3.7Вт, а еще греется диод и дроссель. Заменой диода (3А 40В) и дросселя (47мкГн), а так же установкой радиатора можно было бы решить проблему с нагревом, но к чему такие усилия, когда за те же деньги можно взять более продвинутые понижающие преобразователи.

Попытка исправить ситуацию:
На обратную сторону через теплопроводящий клей установил небольшой радиатор (распилил радиатор от неисправного блока питания компьютера).


Диод планировал брать там же из «дежурки» С дросселем немного сложнее, но думаю нашел бы с большим сечением обмоточного провода (учитывая приличный разброс индуктивности в применяемых китайцами дросселях).
Попытка включить и снять показания температуры привела к краху =) я перепутал полярность и спалил микросхему. Сэкономил, надо было штук 5 сразу брать на эксперименты, а лучше не брать вообще, ибо этот древний преобразователь настолько ужасен что в конкретно примененной плате даже 50% характеристик не отрабатывает.



Выводы неутешительны:
Плата в том виде, как она продается не оправдывает заявленные характеристики. Причем зависимость от тока нагрузки гораздо выше, чем от изменения напряжения. Доработать плату можно заменив половину деталей, но какой в этом смысл?

Все же если вам нужен понижающий преобразователь (step down), то лучшей альтернативой обозреваемому были бы преобразователи собранные на микросхемах: LM2577, LM 2678 и аналогичных. На данный момент я уже заказал несколько плат на пробу заявлено КПД 96%
