Замена подсветки ТВ 50" DEXP U50H8100E

Всех приветствую!

Одним из наиболее распространенных видов ремонта современных телевизоров является замена подсветки, особенно в новых бюджетных моделях (там они в среднем работают 2-4 года, может и больше — как повезет).

В данном топике рассмотрим процесс разборки и полной замены подсветки в телевизоре DEXP U50H8100E.

Данный телевизор работает на ОС Салют ТВ, т.е смарт телевизор, производства примерно 2022 год. Т.е проработал 3 года и всё. Но это можно понять: умный телевизор 50" диагонали, с разрешением 4К и всего за ~20000 р — дешевое обычно долго не работает. Хотя в инструкции черный по белому:

Срок гарантии: 36 месяцев.

Срок эксплуатации: 48 месяцев.

Гарантию (возможно) отработал, а вот положенный срок в 4 года — нет.

Итак — подсветки нет, на ярком свете картинка видна.

Разберём. Располагаем телевизор экраном вниз на ровной поверхности, откручиваем винты задней крышки, снимаем её.

Под неё расположена системная плата с блоком питания CV9632-L55

T-CON

Далее нужно снять снять корпусный элемент с динамиками. Она держится на винтах и защелках снизу. Аккуратно нажимаем на защелки и снимаем динамики

Внимание! Под некоторыми защелками расположен шлейф матрицы и если сильно жать — защелка может сломаться и велика вероятность повреждения шлейфа матрицы, осторожно!

Отклеиваем платы матрицы от корпуса, после переворачиваем телевизор и отщелкиваем переднюю рамку

Сидит плотно, для снятия использовал пластиковую карточку и лопатку.

Потратив полчаса снял рамку

Снимаем матрицу. Для этого я использую большие мягкие присоски — приподнимаю по центру, подкладываю карточки сверху и снизу посередине (что бы давление распределилось по стеклу), после руками поднимаю стекло и переношу на свободное место.

Снимаем рамки, на которых располагается матрица. Они мягкие (резина) и собраны из четырёх частей

Снимаем пленки и прочие рассеивающие свет элементы (не разделять) и вот добрались до подсветки

Во время поисков новых планок мне попались два версии с разным расстоянием между линзами. По хорошему перед заказом надо разбирать и смотреть маркировку, но я на это забил (лень и времени не было, да и телевизор куплен чисто отремонтировать и продать) и решил заказать какую найду.

Снимаем крепления отражателя, отклеиваем отражатель

Маркировка jl.d50091330-006ds-m v02

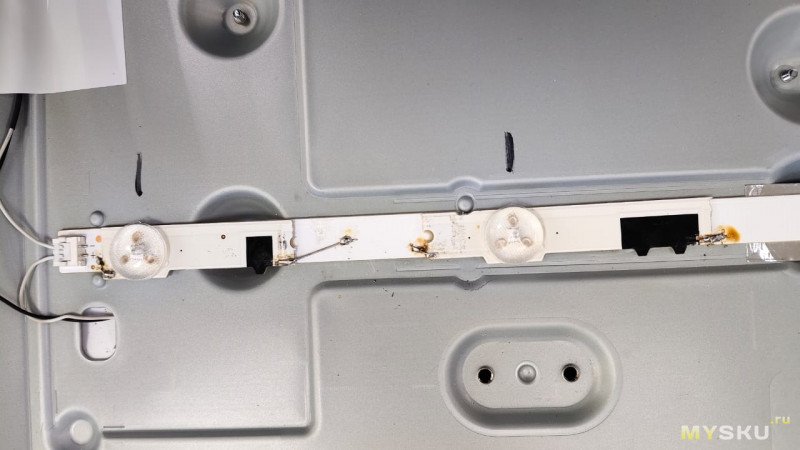

Снимаем старые и устанавливаем новые. Новая подсветка не подошла — чуть длиннее и расстояние между линзами различается. Но главное — кол-во светодиодов и их напряжение аналогичное, поэтому высверливаем из корпуса мешающие выступающие части (там «пимпочки» для позиционирования планок в корпусе)  подрезаем отражатель и готово. Вырезанные части желательно закрыть белой бумагой, что бы не было потенциальных засветов и неравномерной засветки.

Собираем телевизор в обратной последовательности. Отражатель подклеиваем т.к старый скотч будет плохо держать.

Результат — засветы, пятна.

Позже смотрю, что остались «ненужные детали» — это упоры рассеивателя, чтобы не провисало под весом. Ну и еще был недостаточно проклеен отражатель.

Приклеил, установил забытые детали. Теперь намного лучше. Может и есть небольшая неравномерность в засветке, но в реальном использования я не замечаю (хотя и вглядывался)

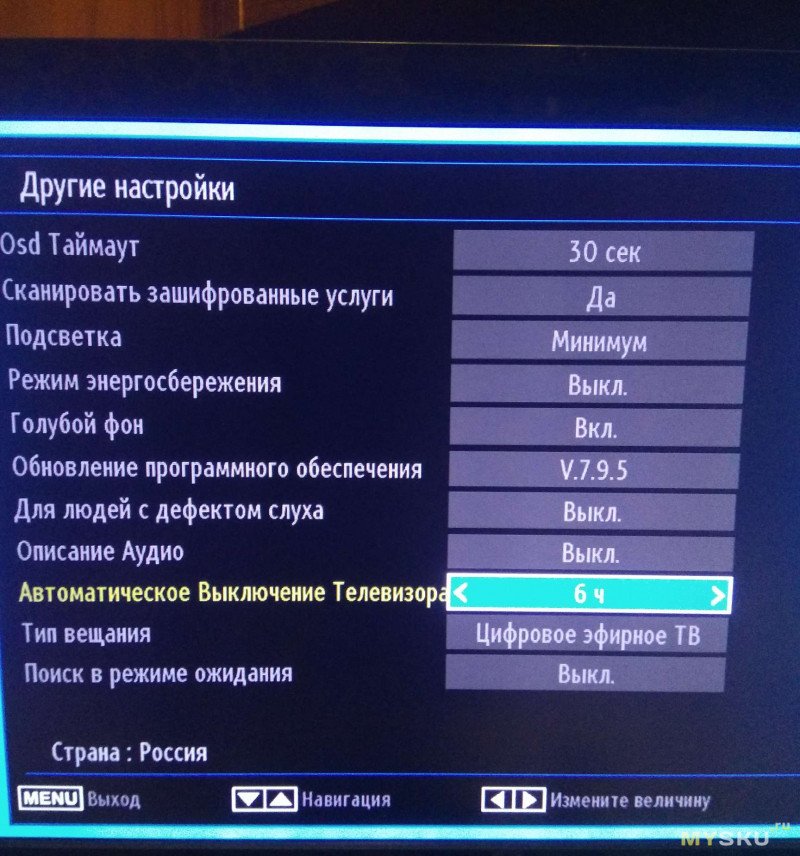

Еще очень желательно в настройках уменьшить пункт «Подсветка» (не яркость!) для увеличения срока службы светодиодов.

Но можно убавить «железно» — можно удалить один из резисторов, соединённых параллельно в датчике тока, либо увеличить номинал. Тогда ток в светодиодах подсветки уменьшится пропорционально увеличению общего сопротивления резисторов датчика.

Резисторы находятся рядом с коннектором подсветки. Сначала отпаял 2 шт, но так получилось немного тускловато, вернул один на место.

На этом всё.

Удачных ремонтов!
