Учет и контроль, закон и порядок. СКНО глазами радиолюбителя
Очередным шагом в борьбе с уклонением от уплаты налогов стало использование онлайн-мониторинга платежей, так как оффлайновую память с тем или иным успехом научились редактировать.
У нас в РБ устройства мониторинга ради совместимости с уже имеющимся оборудованием выпускали в виде отдельных модулей под названием СКНО — средство контроля налоговых органов.
Списываются они пока ещё не очень часто, но мне удалось добыть экземпляр для изучения.
Подробности вскрытия — под катом.
В эксплуатации девайс выглядит как прилепившаяся где-нибудь сбоку к кассовому аппарату серая пластмассовая коробочка:
Без коробочки хорошо воспитанный кассовый аппарат работать не должен:
Коробочка имеет размеры 94х45х22 мм:
На торцевой грани расположены разъём для антенны и ввод кабеля:
На продольных боковых гранях находятся голографические пломбы:
Кроме пломб доступ внутрь ограничивается парой саморезов. Выкрутив их и сняв крышку, получаем вот такую картину:
На верхней стороне платы расположены разъём с SIM-картой и два микроконтроллера — один непосредственно на основной плате, второй — на небольшой дочерней, соединяющейся с основной через гребенку с шагом контактов 2 мм.
На основной плате находится ATSAM3SD8CA-AU — 32-битный ARM Cortex-M3 с тактовой частотой до 64 МГц от Atmel.
Из общего числа в 100 выводов в качестве линий ввода-вывода пользователю доступны 79. Тут имеются 512 кбайт ROM и 64 кбайт RAM памяти. МК рассчитан на низковольтное питание.
А вот дочерняя плата. Тут распаян STM32F205RET6 от STMicroelectronics.
Это тоже ARM Cortex-M3, но тут тактовая частота уже до 120 МГц и в наличии 132 кбайт RAM. Правда, линий ввода-вывода будет меньше — корпус тут 64-выводный. Зато на мини-плате присутствует самая базовая обвязка, так что на ней можно с ходу начинать лепить систему управления CNC/3D принтером(правда, готовых решений такого рода на STM32F2xx мне пока что не попадалось).
На нижней стороне основной платы находится GSM-модем Quectel M95:
Ещё тут есть пара корпусов EEPROM памяти (по одной микросхеме 24-й и 25-й серий) и стабилизатор напряжения 3,3 В.
Вывод: неожиданно богатый полезными деталями донор компонентов. В принципе, на основе этого кассового аппарата с незначительным добавлениями можно строить ремейк мобильного телефона Куприяновича. Даже с док-станцией с термопринтером для распечатки входящих SMS, если проектировщик достаточно упорот:)
У нас в РБ устройства мониторинга ради совместимости с уже имеющимся оборудованием выпускали в виде отдельных модулей под названием СКНО — средство контроля налоговых органов.
Списываются они пока ещё не очень часто, но мне удалось добыть экземпляр для изучения.
Подробности вскрытия — под катом.
В эксплуатации девайс выглядит как прилепившаяся где-нибудь сбоку к кассовому аппарату серая пластмассовая коробочка:
Без коробочки хорошо воспитанный кассовый аппарат работать не должен:Коробочка имеет размеры 94х45х22 мм:На торцевой грани расположены разъём для антенны и ввод кабеля:На продольных боковых гранях находятся голографические пломбы:Кроме пломб доступ внутрь ограничивается парой саморезов. Выкрутив их и сняв крышку, получаем вот такую картину:На верхней стороне платы расположены разъём с SIM-картой и два микроконтроллера — один непосредственно на основной плате, второй — на небольшой дочерней, соединяющейся с основной через гребенку с шагом контактов 2 мм.На основной плате находится ATSAM3SD8CA-AU — 32-битный ARM Cortex-M3 с тактовой частотой до 64 МГц от Atmel.Из общего числа в 100 выводов в качестве линий ввода-вывода пользователю доступны 79. Тут имеются 512 кбайт ROM и 64 кбайт RAM памяти. МК рассчитан на низковольтное питание.А вот дочерняя плата. Тут распаян STM32F205RET6 от STMicroelectronics.
Это тоже ARM Cortex-M3, но тут тактовая частота уже до 120 МГц и в наличии 132 кбайт RAM. Правда, линий ввода-вывода будет меньше — корпус тут 64-выводный. Зато на мини-плате присутствует самая базовая обвязка, так что на ней можно с ходу начинать лепить систему управления CNC/3D принтером(правда, готовых решений такого рода на STM32F2xx мне пока что не попадалось).На нижней стороне основной платы находится GSM-модем Quectel M95:
Ещё тут есть пара корпусов EEPROM памяти (по одной микросхеме 24-й и 25-й серий) и стабилизатор напряжения 3,3 В.Вывод: неожиданно богатый полезными деталями донор компонентов. В принципе, на основе этого кассового аппарата с незначительным добавлениями можно строить ремейк мобильного телефона Куприяновича. Даже с док-станцией с термопринтером для распечатки входящих SMS, если проектировщик достаточно упорот:)
Самые обсуждаемые обзоры
| +26 |
1355
45
|
Итого 10000+ SAM-ICE (б/у, новый вообще как металлокерамика у дантиста), 10000 за адаптер TFBGA100, хотя бы 5000 за программатор. «фьюз доктор» вроде не нужен, Secure Bits сбрасываются по ERASE. И всё для того, чтобы «сдуть» один чип, поставить на адаптер, подцепить проводочками и помигать светодиодиком?
Вряд ли это похоже на план по обогащению. Одну штуку ковырять просто невыгодно, сотнями даром вряд ли кто их отдаст.
Я вон Atmega128 на платах брал по ~100 руб — и то это уже на грани стоимости китайских. А ещё плата-адаптер…

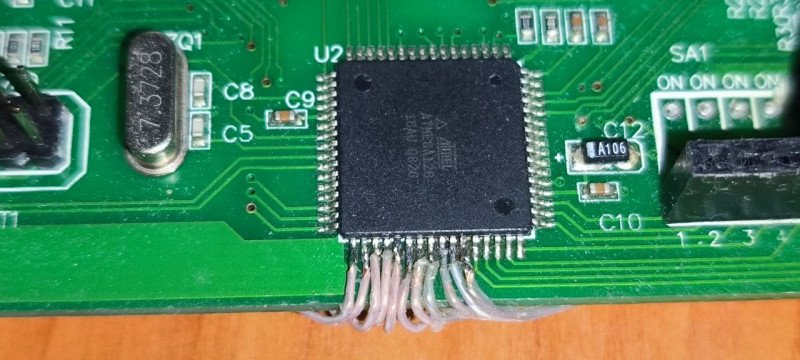

Ага, сейчас. Будет как обычно: всё, что не используется, не разведено и не запаяно, и именно этих выводов будет нехватать. А то, что разведено, использовать можно будет с натяжкой и только после выпайки половины всего с платы (и запайки кучи проводочков и «соплей»). Какая «система управления»? Там микроконтроллер — меньшее из всего, периферия важнее.
Контроллер проще купить.
Но это всё равно костыли.

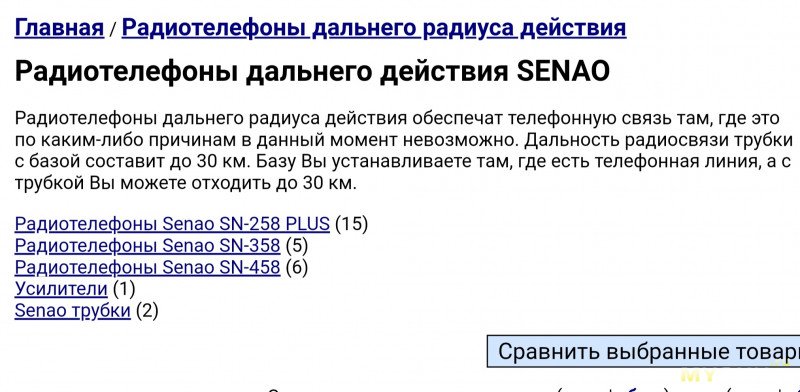

Вокруг ранних экспериментов с подвижной радиотелефонной связью сейчас очень много путаницы. Надо понимать, что не каждый радиотелефон является сотовым, в прошлом были и другие структуры сети.
ПС: К вашему сведению, люди на бытовом уровне понятие мобильник и сотовый не сильно различают. Так что комментатор ниже прав — токсичные комментаторы-буквоеды
ПС: После нижепреведенной цитаты с вики захочется спорить со всем миром (и неудивительно)…
«3 апреля 1973 года в «стане врага» — конструкторском отделе компании Bell Laboratories — раздался телефонный звонок. «Угадай, откуда я звоню?» — услышал в трубке голос Мартина глава исследовательского отдела Джоэл Энгель. — «Я звоню тебе с настоящего сотового телефона». „

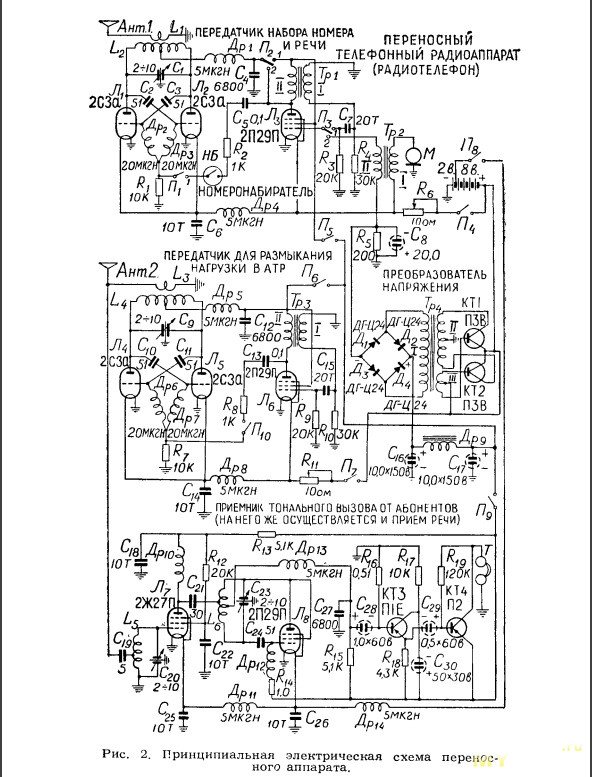

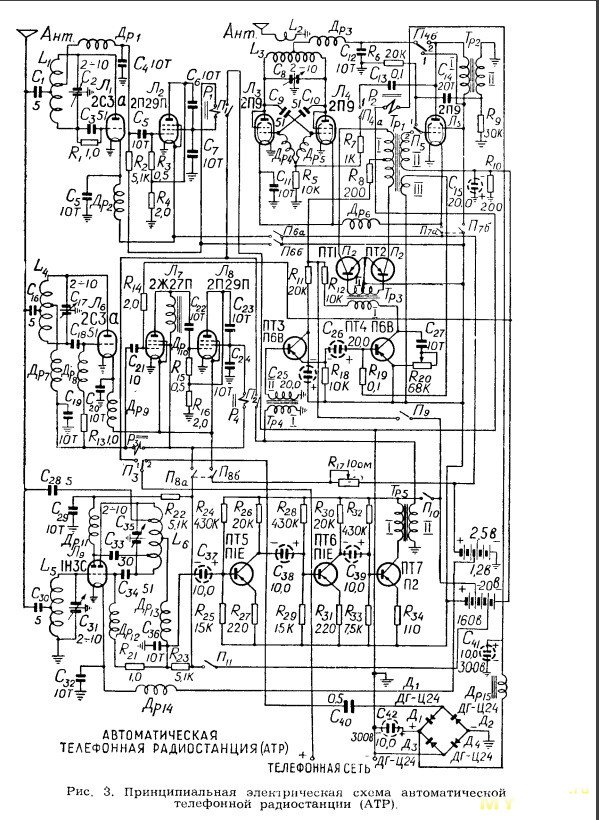

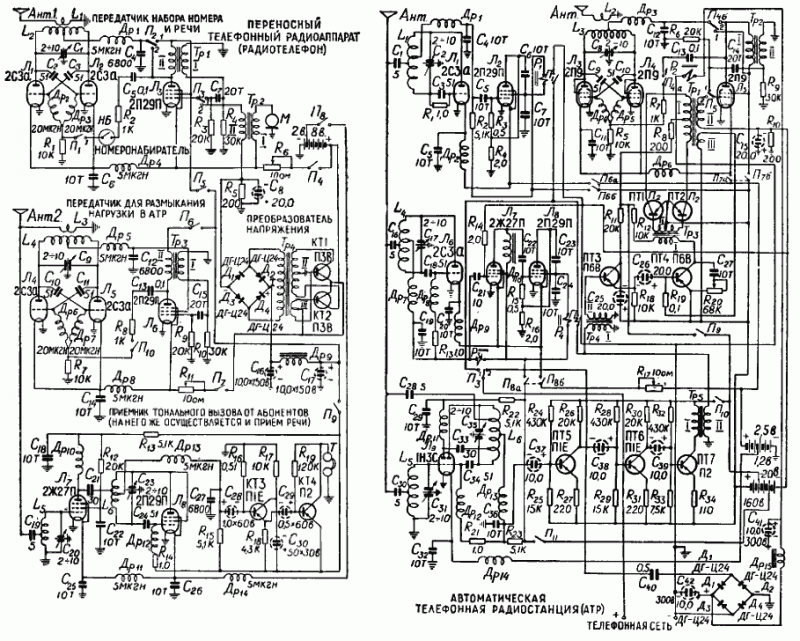

Наверное чуть-чуть попозже, ибо Куприянович только В 1953 году закончил МВТУ им. Н. Э. Баумана по специальности «Радиоэлектроника». А носимый лампово-проводниковый дуплексный переносной радиотелефон ЛК-1 Куприянович публично показал в 1957. Сделанный им работающий опытный образец автоматического мобильного телефона ЛК-1 весом 3 кг; уже через год был опытный образец весом всего 500 грамм. Принципы его работы и электросхема были изложены изобретателем в июльском 1957 г. и февральском 1958 г. номерах журнала «Юный техник»
Или в 57м технологии так шагнули вперед что аж до 1983го размеры и вес телефонов не менялись? :)
Между этими двумя «агрегатами» примерно 10 лет )))
И опять же, с 57го и до 73го (первый звонок американца конкурентам, по вновь открывшимся легендам) техника шагнула гораздо сильнее
Так вот и не надо мне рассказывать про переход в 50х к транзисторам, а то вас радиолы 60х засмеют с того света. Честное слово не интересно это мне, я даже пускаться в обьяснения по теме не хочу — ведь не для того вы выискиваете факты. По вашей логике светодиодное освещение через 10 лет после открытий Лосева должно было появиться

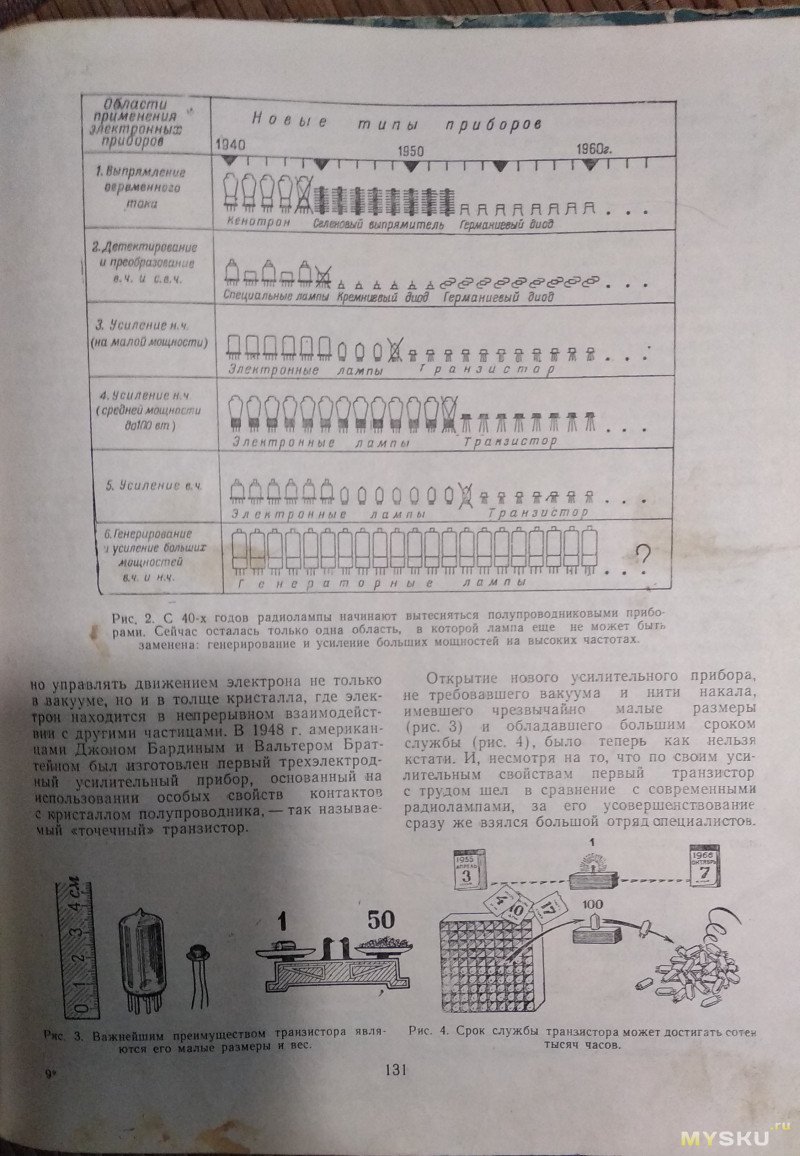

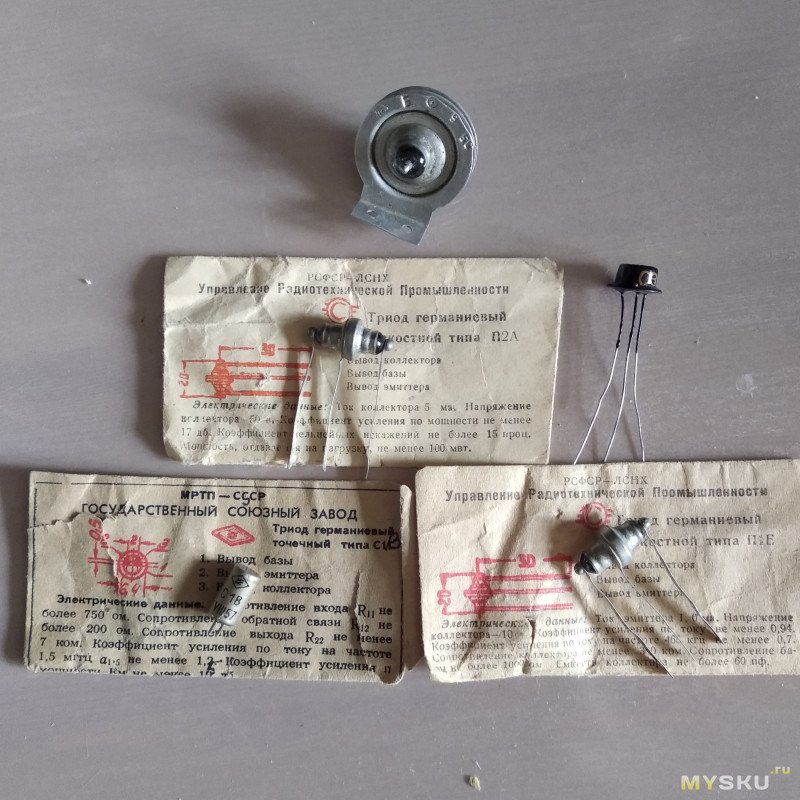

ПыСы: а транзисторы остатки «прежней роскоши» из моей личной коллекции. ))) Гугель тут ни каким местом )))
ПыСы2: и прочитайте чуть-чуть повнимательней — я писал про «от стержневых миниатюрных с малым сроком службы (единицы часов) радиоламп »…

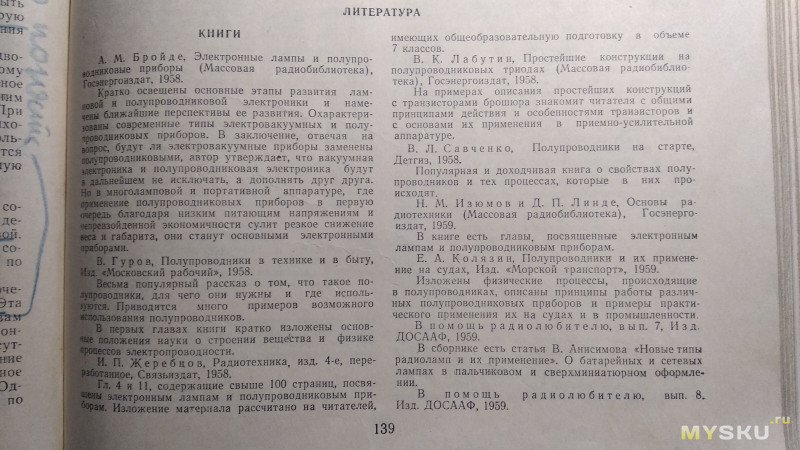

На военку, в радиостанции только что появившиеся плоскостные транзисторы? Сомневаюсь. Тем более я помню рассказ старого инженера про только появившуюся книжку Степаненко и о том как они узнавали как вообще работают транзисторы
«ПыСы: а транзисторы остатки «прежней роскоши» из моей личной коллекции. ))) Гугель тут ни каким местом )))»
Ну виноват, извиняюсь
«и прочитайте чуть-чуть повнимательней — я писал про «от стержневых миниатюрных с малым сроком службы»
И? Вообще, мне кажется те лампы сверхминиатюрные назывались. Но опять же, плоскостные транзисторы в радио? Я в 57 году не жил, но не верится. Да и… Ну не использовал Куприянович такие сверхновые приборы в хобби, вернее не верю я в это. Даже в версию для журнала и для себя верится с трудом

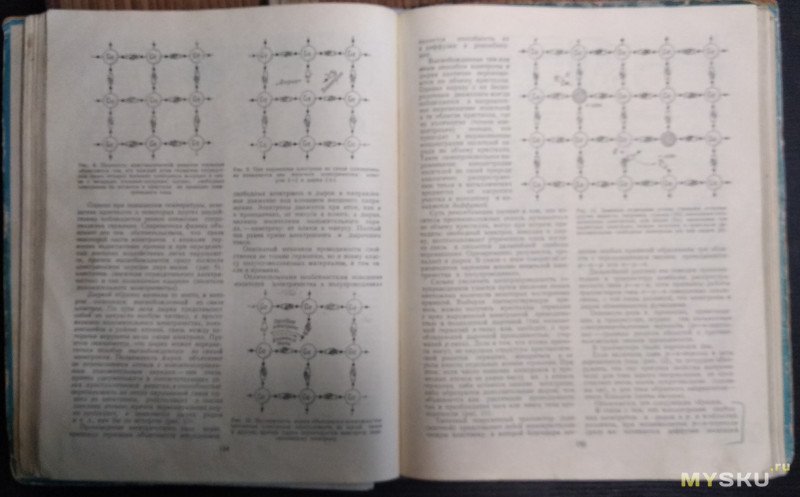

ЮТ сейчас в архиве у себя поищю, гдето все номера есть с первого до последнего )))
А если ещё представить сколько времени проходило между разработкой- налаживанием производства — применением — описанием " для народа"… )))
Да, и совсем забыл

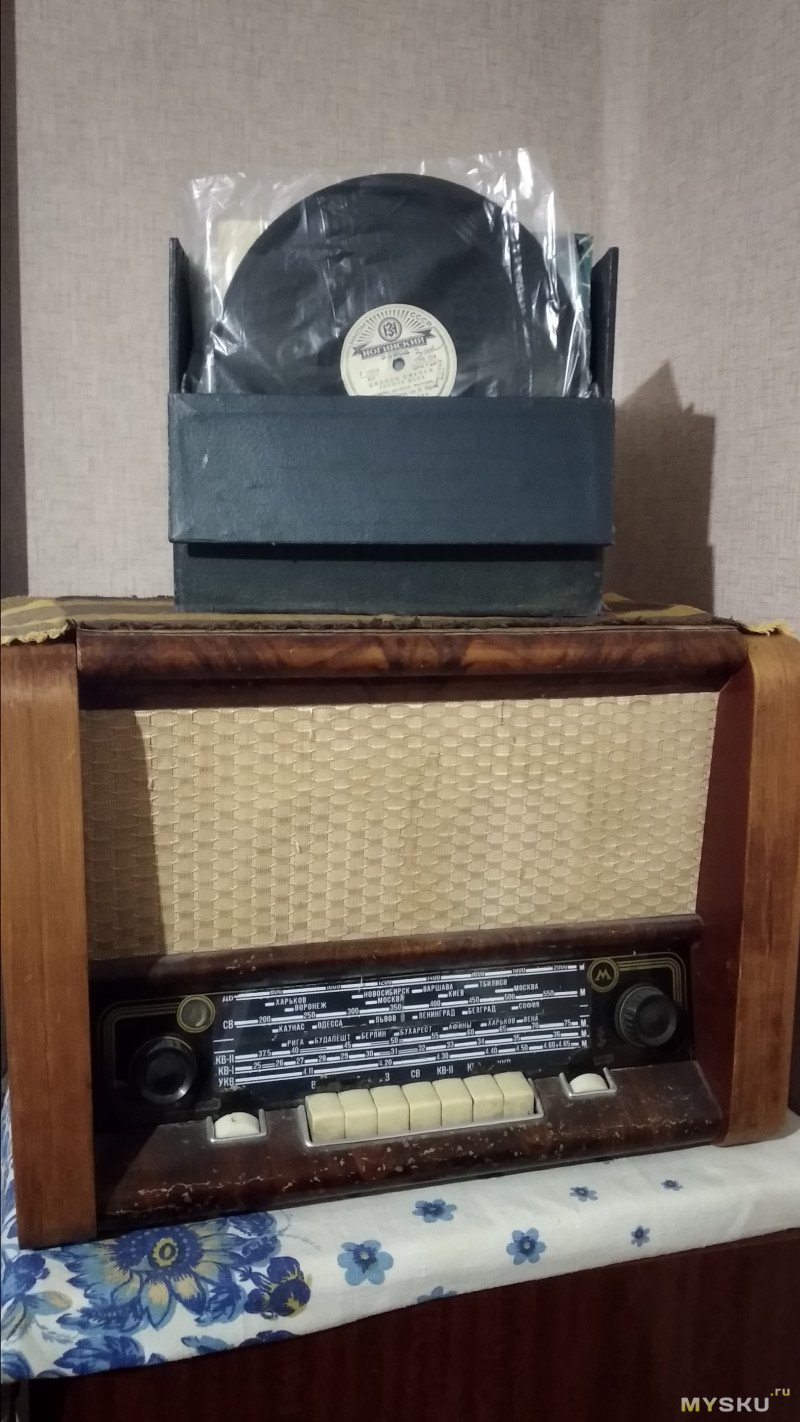

а то вас радиолы 60х засмеют с того света. НЕ смейте хоронить мою Ласточку 57 года рождения!!! )))
