Очередной БП 12В 2А как это сделано? и сожжено...
- Цена: $3.59
- Перейти в магазин
После неудачной покупки БП 12V 2A
mysku.club/blog/aliexpress/27432.html
была предпринята очередная попытка найти у Китайцев приемлемый вариант питания 12V 2A. Мыши плакали, кололись…
Что из этого получилось — смотрите ниже.
Блок питания был в коробочке
Выходное напряжение на холостом ходу — 12,40В, под нагрузкой 2А — 11,87В
Без разборки естественно не обошлось.

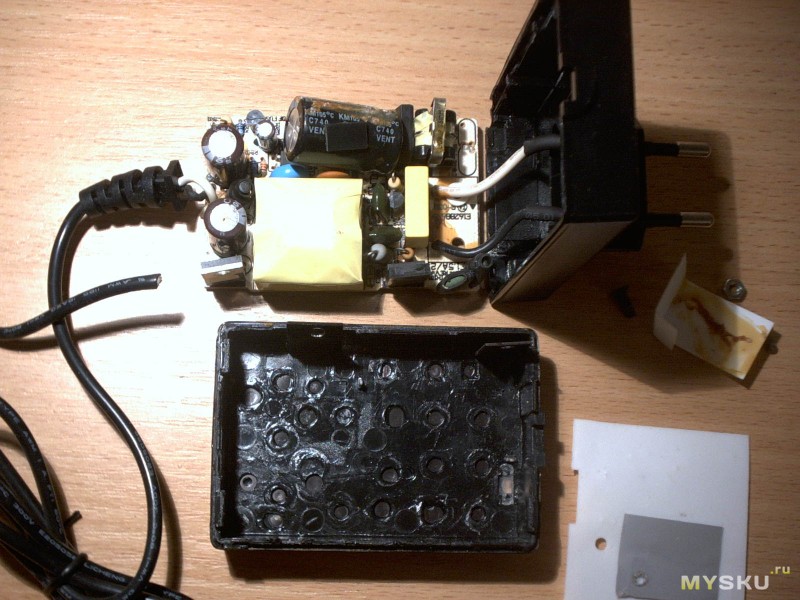

Крышка крепится на защёлках и довольно просто снимается.
Монтаж вполне нормальный.
Придирки:
— Хилые сетевые провода к плате.
— Малая ёмкость входного накопительного конденсатора — под хорошей нагрузкой повышенные пульсации напряжения довольно быстро его раздуют
— Отсутствует радиатор на ключевом полевике — перегрев ему не очень полезен
— Выходной выпрямительный диод Шоттки имеет повышенное падение напряжения, вызывающее повышенный его нагрев. Таких диодов надо ставить два в параллель, либо использовать обычный кремний на радиаторе
— Выходного фильтра считай что нет
— Один выходной конденсатор на 16В (второй на 25В)
Реальная схема блока питания.
На токе 2А явно перегревается выходной диод Шоттки и подогревает конденсатор рядом с ним. Полевик без радиатора также довольно горячий.
Измерить температуры и пульсации не успел — через пол-часа под нагрузкой 2А блок со щелчком сгорел :( Выгорело почти всё, что возможно…
Первопричиной явился перегретый диод Шоттки (грелся свыше 100гр) — его просто закоротило и это привело к выходу из строя полевика, а затем и всего остального. Восстанавливать не имеет смысла.
Спор пока открывать не стал ибо спалил блок уже после вскрытия, на фотах он ещё живой и здоровый.
Для сравнения, покажу честный БП 12V 2A, купленный в оффлайне, который уже много лет нормально и без проблем работает на своей заявленной мощности. Не реклама!
Блок тоже не идеальный, однако 2А держит нормально.
Вывод: блок питания не имеет защиты от перегрузки и перегрева, лучше обходить его стороной или хотя-бы не нагружать свыше 1-1,2А.
Все мои неоднократные попытки найти у китайцев безымянный недорогой и качественный БП с треском провалились. Пожалуй, экспериментировать больше нет смысла.
mysku.club/blog/aliexpress/27432.html
была предпринята очередная попытка найти у Китайцев приемлемый вариант питания 12V 2A. Мыши плакали, кололись…
Что из этого получилось — смотрите ниже.
Блок питания был в коробочке
Выходное напряжение на холостом ходу — 12,40В, под нагрузкой 2А — 11,87В
Без разборки естественно не обошлось.
Крышка крепится на защёлках и довольно просто снимается.
Монтаж вполне нормальный.
Придирки:
— Хилые сетевые провода к плате.
— Малая ёмкость входного накопительного конденсатора — под хорошей нагрузкой повышенные пульсации напряжения довольно быстро его раздуют
— Отсутствует радиатор на ключевом полевике — перегрев ему не очень полезен
— Выходной выпрямительный диод Шоттки имеет повышенное падение напряжения, вызывающее повышенный его нагрев. Таких диодов надо ставить два в параллель, либо использовать обычный кремний на радиаторе
— Выходного фильтра считай что нет
— Один выходной конденсатор на 16В (второй на 25В)
Реальная схема блока питания.
На токе 2А явно перегревается выходной диод Шоттки и подогревает конденсатор рядом с ним. Полевик без радиатора также довольно горячий.
Измерить температуры и пульсации не успел — через пол-часа под нагрузкой 2А блок со щелчком сгорел :( Выгорело почти всё, что возможно…
Первопричиной явился перегретый диод Шоттки (грелся свыше 100гр) — его просто закоротило и это привело к выходу из строя полевика, а затем и всего остального. Восстанавливать не имеет смысла.
Спор пока открывать не стал ибо спалил блок уже после вскрытия, на фотах он ещё живой и здоровый.
Для сравнения, покажу честный БП 12V 2A, купленный в оффлайне, который уже много лет нормально и без проблем работает на своей заявленной мощности. Не реклама!
Блок тоже не идеальный, однако 2А держит нормально.
Вывод: блок питания не имеет защиты от перегрузки и перегрева, лучше обходить его стороной или хотя-бы не нагружать свыше 1-1,2А.
Все мои неоднократные попытки найти у китайцев безымянный недорогой и качественный БП с треском провалились. Пожалуй, экспериментировать больше нет смысла.
