Портативный аккумуляторный паяльник ALIENTEK TB1 на жалах JBC С210 — свобода от проводов

Если кто-то следит за моими обзорами, то, наверное, уже заметил, что различного паяльного оборудования у меня достаточно много. Но при этом до сих пор не было ни одного нормального паяльника, работающего от аккумулятора. Паяльник-игрушка за 10 долларов не в счёт.
В мастерской это не проблема, но когда приходится что-нибудь подпаять непосредственно в оборудовании, распределительном шкафу, автомобиле или просто вдали от розетки, начинаешь задумываться об аккумуляторном паяльнике. Я давно присматривался к подобным моделям и особенно облизывался на JBC B·IRON.
И тут известная многим ALIENTEK обращается ко мне с вопросом, а не хотел бы я попробовать их новый аккумуляторный паяльник ALIENTEK TB1?
ссылка
ссылка
Конечно хочу!

Поэтому сегодня речь пойдёт об ALIENTEK TB1 — паяльнике со встроенным аккумулятором.


Причём самое интересное произошло практически сразу после его появления у меня. Мне как раз пришлось повозиться с подключением в распределительном щитке паяльной машины, и новый паяльник сразу отправился на первое боевое задание.

Не пришлось ни тянуть удлинитель, ни снимать паяльник с рабочего стола и тащить его с собой.

И тут небольшой забавный момент. Не поверите, но при всём количестве паяльного оборудования у меня нет ни одного обычного паяльника на 220 В. Как, впрочем, до этого момента не было и паяльников, работающих от USB. Паяльный пинцет не считаем.

Так что ALIENTEK TB1 оказался не просто очередным паяльником в моей коллекции, а занял до этого совершенно пустовавшую нишу.

Полностью беспроводным TB1 называть всё же не совсем правильно. Он может работать как от встроенных аккумуляторов, так и от внешнего источника питания через USB Type-C. Причём это не просто возможность одновременно работать и заряжать аккумуляторы — при внешнем питании заметно возрастает доступная мощность. От аккумуляторов производитель заявляет около 28 Вт, а при внешнем питании — до 65 Вт. Что получилось у меня на практике, проверим немного позже.

Ещё один важный лично для меня момент — TB1 работает с распространёнными картриджами формата C210. Оригинальных картриджей этого типа у меня уже накопилось достаточное количество, а китайских совместимых — столько, что скоро пора начинать раздаривать.

Диапазон установки температуры составляет 80–450 °C. Паяльник оснащён цветным дисплеем, имеет PID-регулирование температуры, режим сна и довольно большое количество различных настроек.

В общем, попробуем разобраться, насколько удачным получился такой вариант и способен ли аккумуляторный паяльник быть не просто игрушкой для периодической пайки пары проводов, а полноценным рабочим инструментом.

Характеристики

Для начала традиционно приведу заявленные производителем характеристики.

Сразу обращу внимание на мощность.
28 Вт и 65 Вт — это два совершенно разных режима работы.
При работе исключительно от встроенных аккумуляторов возможности паяльника ограничены, а при подключении достаточно мощного источника USB-PD доступная мощность значительно возрастает. Насколько велика эта разница на практике, проверим в тестах.

Комплектация

В зависимости от комплектации набор может немного отличаться. В стандартном варианте производитель указывает-
-паяльник ALIENTEK TB1;
-жало 210-KU;
-кабель USB-C — USB-C длиной около 1,2 м с поддержкой мощности до 100 Вт;
-небольшую силиконовую подставку TH30;
-инструкцию.
-удобный кейс, в который всё это помещается.

В моём комплекте также присутствуют блок питания и два дополнительных картриджа.
Подставка совсем небольшая, но для портативного инструмента вполне подходящая.
В ней предусмотрено место для паяльника и небольшая губка для очистки жала.
Конечно, полноценную тяжёлую подставку от стационарной станции она не заменит, зато её можно без проблем положить вместе с паяльником в сумку с инструментами.

Еще раз — внешний вид


TB1 получился довольно компактным.
Корпус пластиковый, а в передней части установлена оранжевая силиконовая накладка. Она одновременно улучшает хват и уменьшает нагрев корпуса в районе картриджа.

Несмотря на наличие внутри двух аккумуляторов, паяльник не выглядит особенно толстым.
По ощущениям это скорее толстый маркер, чем классическая ручка паяльной станции.

На корпусе расположены всего две кнопки управления.
Рядом находится небольшой цветной дисплей.
И вот дисплей мне понравился. Несмотря на скромные размеры, информация читается хорошо, а выводится её довольно много.
На основном экране можно увидеть установленную и фактическую температуру, состояние аккумулятора, параметры питания, мощность и дополнительную служебную информацию.

Главный экран- Управление

Для управления используются всего две кнопки.
Короткими и длительными нажатиями можно изменять температуру и перемещаться по меню.
Несмотря на минимальное количество органов управления, настроек здесь неожиданно много.
В меню доступны параметры температуры, шаг изменения температуры, предварительно заданные значения и настройки питания.

Есть также настройки режима ожидания и сна.
Для аккумуляторного паяльника автоматический сон особенно полезен.

Оставлять нагреватель постоянно включённым здесь нет никакого смысла -это одновременно расходует заряд аккумулятора и сокращает ресурс картриджа.

После определённого времени без движения температура автоматически снижается, а при дальнейшем бездействии паяльник может полностью отключить нагрев.



На заднем торце расположен разъём USB Type-C
Он используется сразу для нескольких задач, зарядки встроенных аккумуляторов, внешнего питания и обновления прошивки.
При подключении достаточно мощного внешнего источника питания паяльник может одновременно работать и заряжаться, причём доступная мощность нагрева становится значительно выше, чем при работе только от аккумуляторов.

комплектные жала T210
TB1 работает с картриджами семейства T210 от ALIENTEK и совместимыми картриджами C210 от JBC.

Для меня это один из основных плюсов данной модели.
210-е картриджи достаточно компактные, имеют небольшую тепловую инерцию и хорошо подходят для работы с современной электроникой.

При одинаковой температурной компенсации в меню показания оригинальных картриджей JBC более-менее совпадают. При этом по мере уменьшения размера рабочей части фактическая температура немного снижается. Самую низкую температуру в моём тесте показала тонкая игла ALIENTEK.


А теперь переходим к самым интересным тестам.

Внутри TB1 установлены два Li-Po аккумулятора ёмкостью 850 мА·ч каждый. Производитель заявляет максимальную мощность при автономной работе около 28 Вт.
28 Вт по современным меркам вроде бы немного.

Но здесь нужно учитывать конструкцию картриджа T210. Нагреватель и датчик температуры находятся непосредственно около рабочей части жала, поэтому тепло не приходится передавать через длинный металлический стержень, как в старых паяльниках.

Скорость нагрева

Для начала проверим скорость нагрева при холодном старте.

Получилось примерно так: 24 → 300 °C — 6–7 секунд.


Проверка точности установки температуры при питании от блока питания и аккумулятора

На самом деле этот тест не самый показательный, поскольку при измерении нет дополнительного отбора мощности от жала. Но для полноты картины я всё же решил проверить, насколько отличается фактическая температура при работе от блока питания и от встроенного аккумулятора.
Для проверки использую AIXun DT01, как показано на видео.

В качестве жала использую JBC C210031 («копыто») — благодаря его форме его удобнее всего прижимать к датчику температуры.
Перед началом теста выполняю калибровку при 200 °C, а затем проверяю, совпадают ли показания при работе от аккумулятора и от блока питания. Температура немного колеблется в пределах 199–201 °C, что вполне нормально.

Полученные результаты свожу в небольшую таблицу


Реальная мощность

Проверка мощности ALIENTEK TB1 при работе от аккумулятора — тест со стаканом воды

При работе от аккумуляторов производитель обещает до 28 Вт.
Как видно из видео, паяльник этот тест проходит вполне уверенно.


С подходящим PD-блоком питания производитель заявляет уже до 65 Вт.
В моём комплекте ALIENTEK приложил блок питания мощностью 100 Вт.

В моём случае максимальная мощность по дисплею самого паяльника достигала 81 Вт, а USB-тестер в этот момент показывал потребление до 87 Вт. То есть кратковременно TB1 способен потреблять заметно больше заявленных 65 Вт.


Фактически у TB1 получается два разных характера.

От аккумулятора это действительно мобильный паяльник. Его удобно взять к шкафу автоматики, быстро восстановить провод, заменить небольшой компонент или выполнить несколько соединений.

От USB-PD ограничения по мощности становятся значительно меньше.

Именно поэтому я бы не рассматривал TB1 исключительно как беспроводной паяльник.
Правильнее назвать его гибридным.
Нужна максимальная мобильность — отключаем провод.
Нужна мощность — подключаем PD.

И последний тест, реальная проверка в работе в режиме аккумулятора

Тестировать паяльник только нагревом термодатчика и стаканом воды было бы неинтересно, поэтому попробуем его уже в реальной работе на платах, которые мне приходится ремонтировать.

Начнём с обычной печатной платы.
При работе с обычными SMD-компонентами никакой нехватки мощности не ощущается.

Для резисторов, конденсаторов, небольших транзисторов и микросхем мощности более чем достаточно.



Выводы

ALIENTEK TB1 оказался довольно интересным инструментом.
Первоначально я относился к идее аккумуляторного паяльника несколько скептически. Для меня нормальный паяльник всё-таки ассоциируется с полноценной станцией и достаточным запасом мощности. Но после практического использования моё мнение немного изменилось.
Главное достоинство TB1 заключается даже не в том, что он способен заменить обычную паяльную станцию. Он её и не должен заменять. На рабочем столе я по-прежнему предпочту полноценную станцию с удобной подставкой и мощным блоком питания.
Но по итогам использования для меня TB1 оказался действительно нужным инструментом. Он точно не будет закинут в дальнюю коробку и забыт там до следующего случайного применения. Более того, паяльник мне настолько понравился, что, когда я подберу для него нормальную подставку — скорее всего, куплю ту, которую предлагает ALIENTEK, —
он вполне может занять постоянное место на моём рабочем столе в качестве дополнительного паяльника под картриджи C210.

Немного о безопасности
Наличие встроенного аккумулятора имеет и обратную сторону.
Обычный USB-паяльник после отключения питания через некоторое время становится просто куском пластика и металла. TB1 остаётся полностью работоспособным.
Поэтому перед тем, как бросить его в сумку с инструментами, стоит обязательно убедиться, что нагрев отключён. Для переноски также желательно использовать защитный колпачок.

Плюсы
Полноценная работа без кабеля
Мощность до 65 Вт при питании от USB-PD
Использование распространённых картриджей C210
Быстрый нагрев
Цветной информативный дисплей
Большое количество настроек
Автоматический переход в спящий режим
Возможность работы во время зарядки
Обновляемая прошивка

Минусы
Пока не обнаружил.

По традиции на вопросы отвечу, обзор дополню.

Код скидки: ALITB1112

Добавлено

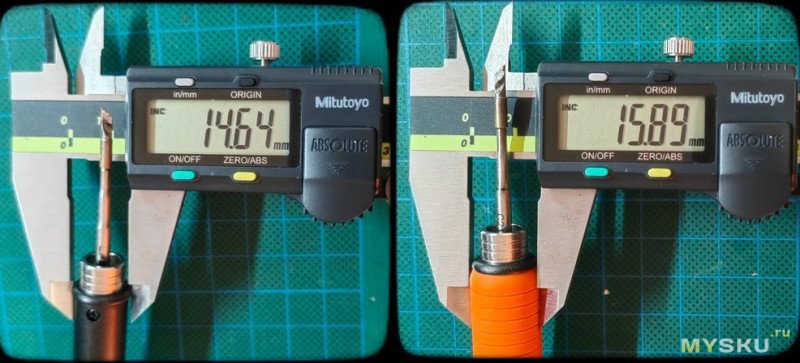

Сравнительное фото паяльников

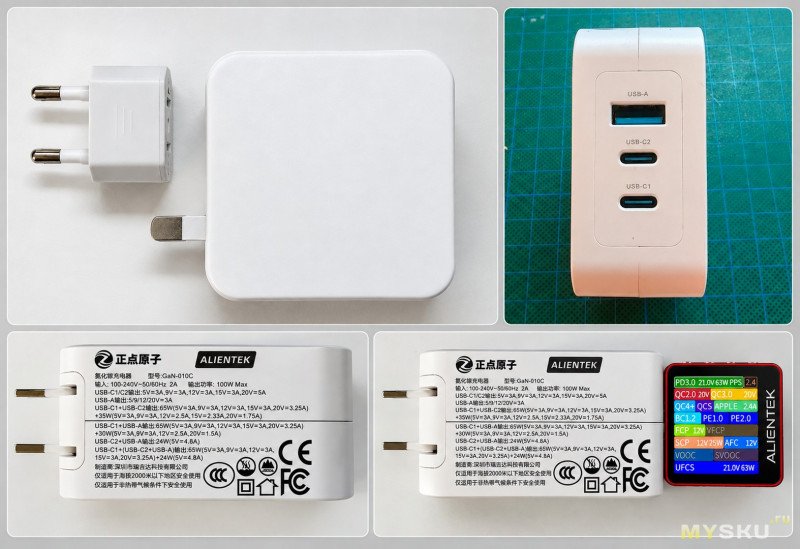

Просто отличный комплектный блок питания-100W, порты не сбрасываются при подключении нагрузки.

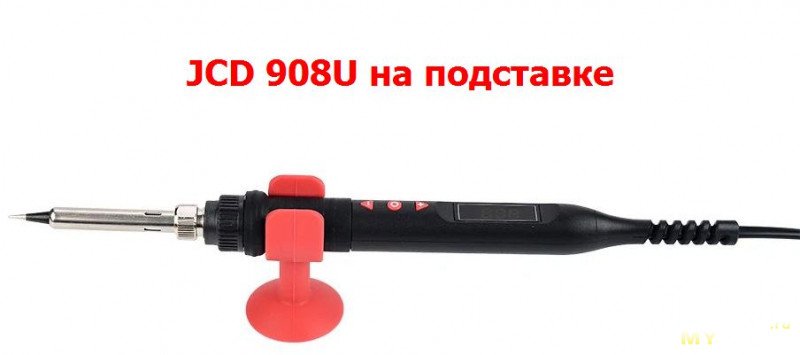

Подставка- Следует обратить внимание на один момент, паяльник имеет небольшое утолщение на корпусе, которое не позволяет оранжевой силиконовой накладке съезжать. Из-за этого под TB1 подойдёт далеко не каждая подставка — при выборе стоит учитывать диаметр паяльника именно в этом месте.

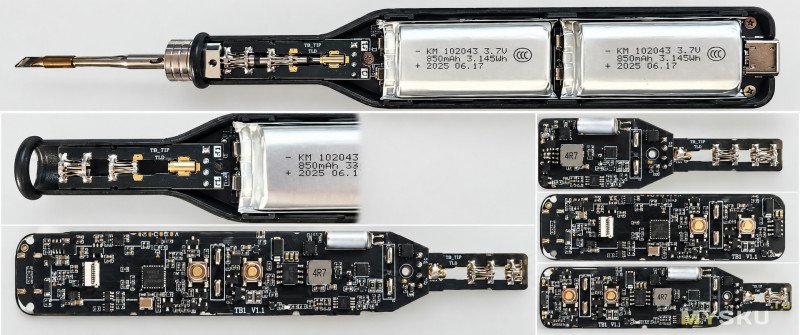

Внутренний мир паяльника. Сделан очень качественно.
Разбирается легко, один винтик под силиконовой оранжевой накладкой и три винтика внутри, держат плату.
