Комплект для сборки лазерного визуализатора звуковых колебаний “из шишек и палок”
- Цена: $ 4.39
- Перейти в магазин
На Али есть целый пласт вот таких сборных игрушек по сути из подножного мусора, но с познавательной составляющей. Иногда проще подсмотреть идею и собрать из того, что есть под рукой. Иногда — все же купить комплект. Сегодня — второй вариант. Купил, чтоб наглядно показать детям, что такое звук. Игрушка элементарна в сборке, но свою неделю славы она у нас в семье получила
Принцип ее действия прост — лазер светит на мембрану с приклеенным кусочком зеркала. Когда вы своим голосом заставляете мембрану колебаться, отраженный луч рисует на стене разные узоры
Комплект приехал в простом пакете с зип-локом.
Что входит: несколько кусков фанеры с выпиленными лазером деталями, отрезок пластиковой трубы, два надувных шарика, кусок пластикового зеркала, пара фрагментов двухсторонней клейкой ленты, лазерный диод, холдер для 2-х батареек АА.
И еще инструкция — на китайском, но визуально понятная.
Единственный момент — лазер в инструкции и в комплекте визуально отличаются. Хорошо, что плюсовая ножка у него стандартно длиннее, так что с определением полярности вопросов не возникло.
Собираем. Подрезал шарик до ширины 3 см, туго натянул его на трубу.
Собрал лазер, поставил его на основу и примерял, куда клеить зеркало на мембрану.
Приклеил зеркало, установил трубу на основу.
“Гиперболлоид” в сборе — выглядит максимально кустарно, но работает.
Ну а дальше осталось включить лазер, направить отраженный луч на ровную поверхность, плотно приложить открытый конец трубы ко рту и что есть мочи издавать разные звуки.
Результаты получаются довольно забавные — “чистые ноты” дают статичные фигуры в виде эллипсов разного диаметра и ориентации. Если менять тональность, то диаграммы получаются более сложными.
Для видео расширил “репертуар” — рычал, тарахтел и “пердел”; думаю соседи решили, что кому-то у нас дома поплохело. Напомнило: “и как животные рыча, юннаты славят Ильича”. В общем, предупреждаю — смотреть на свой страх и риск
Сначала думал, что можно будет использовать колонку. Но, как оказалось, чтоб получить рисунок достаточной амплитуды, источник должен быть одновременно мощным и маленьким, чтоб помещаться в трубу — причем желательно без зазоров. В общем, у меня такой колонки в хозяйстве не нашлось.
Что в итоге. Штука забавная и познавательная. Старшей дочке под шумок рассказал больше о природе звука, младшие сыновья пока что просто оторвались — так или иначе, получилось полезно и весело.
Принцип ее действия прост — лазер светит на мембрану с приклеенным кусочком зеркала. Когда вы своим голосом заставляете мембрану колебаться, отраженный луч рисует на стене разные узоры
Комплект приехал в простом пакете с зип-локом.
Что входит: несколько кусков фанеры с выпиленными лазером деталями, отрезок пластиковой трубы, два надувных шарика, кусок пластикового зеркала, пара фрагментов двухсторонней клейкой ленты, лазерный диод, холдер для 2-х батареек АА.
И еще инструкция — на китайском, но визуально понятная.
Единственный момент — лазер в инструкции и в комплекте визуально отличаются. Хорошо, что плюсовая ножка у него стандартно длиннее, так что с определением полярности вопросов не возникло.
Собираем. Подрезал шарик до ширины 3 см, туго натянул его на трубу.
Собрал лазер, поставил его на основу и примерял, куда клеить зеркало на мембрану.
Приклеил зеркало, установил трубу на основу.
“Гиперболлоид” в сборе — выглядит максимально кустарно, но работает.
Ну а дальше осталось включить лазер, направить отраженный луч на ровную поверхность, плотно приложить открытый конец трубы ко рту и что есть мочи издавать разные звуки.
Результаты получаются довольно забавные — “чистые ноты” дают статичные фигуры в виде эллипсов разного диаметра и ориентации. Если менять тональность, то диаграммы получаются более сложными.
Для видео расширил “репертуар” — рычал, тарахтел и “пердел”; думаю соседи решили, что кому-то у нас дома поплохело. Напомнило: “и как животные рыча, юннаты славят Ильича”. В общем, предупреждаю — смотреть на свой страх и риск
Сначала думал, что можно будет использовать колонку. Но, как оказалось, чтоб получить рисунок достаточной амплитуды, источник должен быть одновременно мощным и маленьким, чтоб помещаться в трубу — причем желательно без зазоров. В общем, у меня такой колонки в хозяйстве не нашлось.
Что в итоге. Штука забавная и познавательная. Старшей дочке под шумок рассказал больше о природе звука, младшие сыновья пока что просто оторвались — так или иначе, получилось полезно и весело.
Самые обсуждаемые обзоры
| +109 |
4879
115
|
| +49 |
3245
101
|
P.S. прикольно смотреть, как китайцы реализуют и продают те штуки, которые 20 лет назад были прикольными самоделками.
Нужно найти нейтральную видеоплощадку на Муське — типа условно корейской, если она там есть.
Возьмите маленький моторчик, расположите его горизонтально. Так же, как лежит цилиндр с мембраной.
На ось моторчика с помощью термоклея-сопли прикрепите ещё одно зеркальце. И лазером светите сначала на него, а отражённую развёртку — уже на зеркальце на мембране.
Зеркальце на оси мотора невозможно закрепить идеально перпендикулярно оси вращения. Т.е. зеркальце при вращении непременно будет немного колебаться, «гулять», что нам и нужно.
Так «внешний вид звука» будет более интересен, и будет похож на сложное кольцо-бублик, меняющий очертания с изменением голоса.

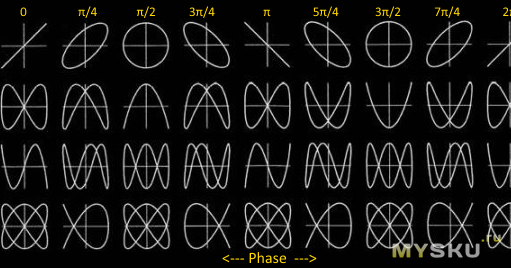

PS: а заменив цилиндр с мембраной на второй такой же моторчик с зеркальцем, и имея регулятор скорости вращения для каждого из них, можно лазером рисовать фигуры Лиссажу (у кого в детстве была игрушка «Спирограф» — тот с этими фигурами знаком).
PPS: У кого есть навык в 3d-печати, тому, наверное, можно сделать всё более аккуратно. Но не обязательно — это же игрушка. Хотя и познавательная.

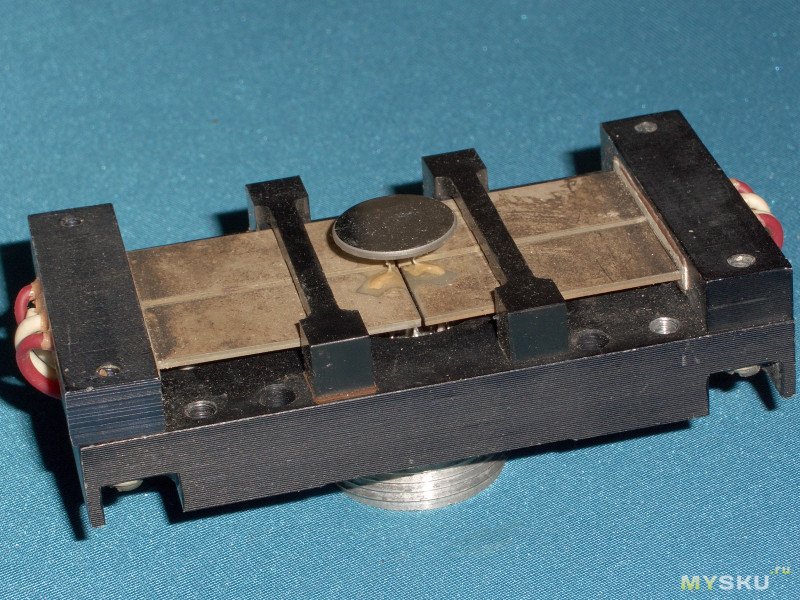

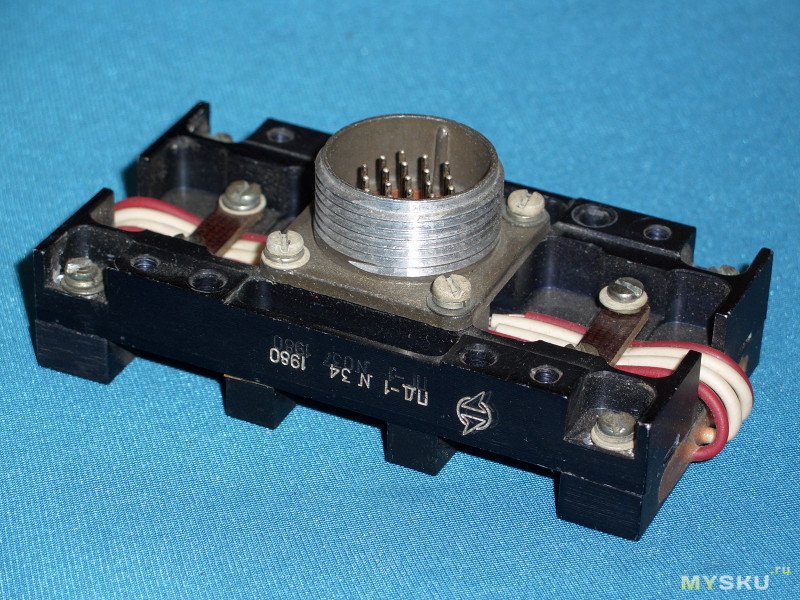

А я все думал, куда бы пристроить фотки раритета из прошлого века. Вот, дождался подходящей темы. :-)
