Всем привет. Сегодня я расскажу о паяльнике FNIRSI HS-02A. К плюсам паяльника можно отнести высокую мощность (100Вт), весьма быстрый разогрев, возможность регулировки температуры и мощности по ЖК дисплею, а так же возможность работы от источника питания с напряжением 9В, 12В, 15В, 20В.
Паяльник может работать как от сетевого ЗУ/Power Bank с Type-C выходом (протоколы PD/QC), так и от подходящего БП (через переходник), что делает его универсальным рабочим инструментом, для решения различных задач. Паяльник достаточно лёгкий. его удобно держать в руке.
Идеальный вариант когда требуется хорошая мощность и быстрое начало работы. По окончанию работы, на паяльник с ещё не успевшим остыть жалом, можно надеть колпачок, и он уже будет готов для безопасной транспортировки.
Про мой опыт взаимодействия с паяльниками
Паять я начал лет с 11 (2001г), и первое время пользовался 40Вт паяльником ЭПСН, уже на тот момент повидавшем виды, и вероятно ещё произведённом при СССР. Для пайки в радиокружке его вполне хватало. Помню как ждал пока остынет паяльник, прежде чем уходить домой.
Паять я пробовал и чуть раньше, но как помню, всё тогда сводилось в основном к прожиганию канифоли и изоляции проводов, с соответствующими запахами)).
Несколько позже, я перешёл на 25Вт белгородские паяльники ЭПСН (Слюдяная фабрика), ввиду удобного размера жала и его универсальности, благодаря чему паяльник походит для большинства моих задач. Держать такой паяльник в руке удобно, есть варианты как с пластиковой ручкой так и с деревянной.
Жало у такого паяльника выглядит так:
Сфотографировал как есть, хотя не мешало бы его чуть почистить от нагара. Через некоторое время его потребуется подточить напильником, пока ещё оно пребывает в изначальном варианте, как было при покупке паяльника.
Огромный плюс таких паяльников, это их небольшая стоимость, в районе 400-500р, и их наличие в ряде онлайн магазинов, что делает их доступными для широкого круга пользователей, и при этом, со своей задачей они справляются очень хорошо (на мой взгляд).
Минусы таких паяльников в том, что они достаточно долго прогреваются, занимает этот процесс минут 6-8 (нагреватель ведь нихромовый), что часто неудобно, когда например требуется припаять пару проводков, а в итоге их пайка занимает гораздо меньше времени чем ожидание прогрева самого паяльника. Кроме этого, со временем у таких паяльников прогорает жало, из-за чего его время от времени нужно подтачивать. А так, такие паяльники меня полностью устраивают.
Пользуюсь 25Вт паяльниками ЭПСН я около 20 лет, за это время я сменил наверное 5 или 6 паяльников, из-за прогорания жала. Еще будучи школьником я покупал запасные жала на местном радиорынке, но опыт показал, что проще заменить весь паяльник целиком, чем покупать жала, так как не факт что замена пройдёт успешно, поэтому просто покупаю новый паяльник, через 3-4 года и не парюсь, учитывая доступную стоимость такого изделия.
Начинающим я рекомендую как раз приобрести 25Вт отечественный паяльник с медным жалом, от той же слюдяной фабрики, но не покупать примерно столько же стоящие китайские ноунэйм варианты, в первом попавшемся магазине хозтоваров.
Китайским ноунэйм паяльником скорее всего будет сложнее паять из-за параметров жала, плюс там даже провод для подачи питания может быть низкого качества, да и отечественному производителю поддержка не помешает, так как это как раз тот случай когда производство должно работать.
Обычно, я беру паяльники с деревянной ручкой, но и варианты с пластиковой ручкой в работе показывают себя не хуже. Сама ручка не нагревается в обоих вариантах.
В начале года, я как раз купил себе новенький 25Вт паяльник (Слюдяная фабрика, Белгород), с пластиковой ручкой, всего за 257р на WB. Обычно такие паяльники стоят дороже, а тут видимо распродавали какие то запасы, так как паяльник пришёл выпущенный аж 10 лет назад, но такие товары от времени особо не портятся.
В дополнении к 25Вт паяльнику я использую ещё и 40Вт вариант (не часто), когда требуется большая мощность, например для работы с толстыми проводами и большими контактами.
25Вт и 40Вт паяльники вместе:
Есть у меня ещё и достаточно быстро разогревающийся 60Вт паяльник с керамическим нагревателем, купленный лет 8 назад на тао (CJ 907), где есть регулировка температуры, но нет каких либо ЖК экранов, его я редко использую для очень мелких работ, так как в своё время не купил для него набор разных жал, а комплектное жало не универсальное.
Распаковка паяльника FNIRSI HS-02
Паяльник поставляется в фирменной коробке.
Информация о преимуществах и параметрах продукта отражена на коробке.
Сам паяльник находится в достаточно жестком и прочном чехле (на молнии), там же находится миниатюрная подставка, кабель-переходник для возможности питания паяльника от БП, и краткая инструкция по пользованию устройством.
Внешний вид и габариты паяльника:
Питание на паяльник подаётся через порт Type-C.
ЖК дисплей небольшой, всего 0.96 дюйма (а больше по размеру особо то и не влезет), но его вполне достаточно для удобной работы с паяльником. К эргономике кнопок так же нет вопросов.
Корпус и съёмная колпачок изготовлены из алюминия.
Вес корпуса в сборе, без жала — 63 грамма. Колпачок весит 17 грамм.
Аксессуары находятся в отдельной коробке. Ко мне приехал вариант поставки с ЗУ мощностью 100Вт (GaN), Type-C to Type-C кабелем и с 5-ю дополнительными жалами (c245).
Кабель весьма толстый, имеет длину 1м, и способен работать при мощности 100Вт.
Комплектное зарядное устройство имеет три выходных порта: 2*Type-C и 1*USB-A. Type-C порты равнозначные по максимальной мощности.
Вилка у ЗУ съёмная.
На корпусе есть логотип Fnirsi, а так же подчеркивается применение GaN компонентов.
Габариты ЗУ для такой мощности весьма компактные.
Вес у ЗУ приличный:
ЗУ рассчитано на выходную мощность 100Вт, которую можно снять с одного из портов Type-C целиком.
Дополнительные жала (c245):
Паяльник с установленным жалом выглядит так: Потребление и особенности эксплуатации
Изначально, паяльник настроен на работу при 65% мощности, поэтому можно без проблем запустить его от источника питания мощностью 65Вт, так же от Power Bank-а, с не самой большой выходной мощностью.
Мультиметром измерил сопротивление одного из сменных жал, которое является одним целым с нагревательным элементом, и получил значение 2.8Ом.
Предусмотрена возможность калибровки температуры.
Есть быстрое переключение между 3-мя профилями температур.
Каждый профиль можно настроить по желанию, на температуру от 100 до 450 градусов, как с основного экрана, так и из меню настроек. Шаг при установке температур тоже настраиваемый, минимальный размер 5 градусов.
Данные по текущему профилю отображаются на основном экране. Там же отображается информация о величине напряжения питания.
В настройках можно задать рабочее напряжение.
По достижению заданной температуры паяльник издаст сигнал. Можно отключить подачу сигнала в настройках, а так же изменить параметры подсветки экранчика.
Кроме этого, можно задать время для перехода в режим ожидания, и поддерживаемую в этом режиме температуру.
Так как паяльник с микропроцессорным управлением, есть возможность обновить прошивку и сделать сброс настроек.
Информация о текущей версии прошивки:
Когда на паяльнике установлена мощность 65%, ЗУ потребляет от сети в момент прогрева паяльника, по данным ваттметра, около 63Ватт. С учётом КПД ЗУ, потребление не превышает 60Вт.
В подтверждение, фото с FNB48, где зафиксирована потребляемая мощность 58Вт, при нагреве паяльника.
На холостом ходу, ЗУ потребляет от сети около 10Вт.
Данные с FNB48:
С Power Bank Ugreen PB205 паяльник нормально заработал лишь при установке 65% мощности, а при установке 100% мощности, PB уходил в защиту.
Вероятно, проблема здесь в установке нужного протокола, так как данный PB способен выдать 100Вт (потолок протокола PD 3.0), но порт поддерживает и более мощный протокол PD3.1, из-за чего могут быть моменты с совместимостью с устройствами без поддержки PD3.1.
В целом, если запустить не прогретый паяльник на 65% мощности, питая его при этом от 65Вт ЗУ, и дождаться нагрева жала, и затем переключить его на 100% мощности, то далее он должен работать без каких либо проблем, но особого смысла в этом нет.
Максимальная мощность 100Вт потребляется всего лишь несколько секунд, пока идёт прогрев жала с условных 25 градусов до заданной температуры.
При 65% мощности, нагрев жала с 25 (комнатная температура) до 360 градусов, происходит за всего лишь 15 секунд. При 100% мощности нагрев происходит ещё быстрее. При выставлении более высокой целевой температуры, нагрев будет идти чуть медленнее.
Согласно показаниям с дешёвой термопары, температура на кончике жала при 360 градусах на паяльнике, была в районе 320 градусов:
Тут я полностью не уверен в показаниях с термопары, но возможно имеет место быть некоторое занижение температуры на жале, если что можно настроить поправку в паяльнике.
При 450 градусах на паяльнике, температура по термопаре в районе 400 градусов:
Для тестирования мощности потребляемой в процессе работы, я решил поплавить два больших куска олова (ПОС 61), установив одно из наиболее подходящих для этих целей жало.
Куски откусил вот от таких прутков:
Куски:
Жало:
В процессе работы с паяльником, среднее потребление комплектного ЗУ от сети, обычно не превышает 35Вт. При реальной работе, в большинстве случаев, потребление должно быть ещё ниже.
Максимально, мне удалось добиться лишь около 50Вт потребления комплектного ЗУ от сети, в тестах плавления большого куска олова.
Более наглядно, особенности работы с паяльником я показал на видео:
Тест паяльника в реальной задаче
Понадобилось мне выполнить простенький ремонт недорого БП, заключающийся в замене «уставших» электролитов.
О замене электролитов в этом БП и целесообразности такой операции
Тут правда сам БП уже отработал больше 15 лет, и даже по цвету платы видно что работал он долго и упорно. По времени наработки, там как минимум 100000 часов, так как стоял он судя по всему в каком то самосборном FTP сервачке в фирме.
Ремонт такого БП особо не целесообразен экономически (время и новые компоненты не бесплатны), так как тут по хорошему нужно менять полностью все выходные электролиты, а так же мелкие конденсаторы, ведь та же «мелочёвка», со временем сильно теряет ёмкость (высыхает), обычно не будучи вспученными, и в том числе из-за них, БП может отказать в любой момент.
Ну и я не люблю блоки питания с 80мм вентиляторами, где эти самые вентиляторы и сильнее шумят и быстрее выходят из строя, особенно в современных, недорогих БП. Здесь вентилятор хоть пока и не шумит, при этом даже работая, но свой ресурс он уже выходил.
Проведу небольшой ремонт БП, и оставлю под различные тестовые задачи.
Сильнее всех «устали» электролиты по 5В шине (но ним видно визуально). Рядом находится один электролит стоящий на 12В шине, его тоже под замену, не смотря на то что визуально его корпус имеет нормальный вид, как минимум потому что он установлен рядом с разогревающимся дросселем групповой стабилизации.
Единственное, конденсаторы с такими параметрами, и при этом в вытянутом корпусе, купить достаточно проблематично, поэтому я буду устанавливать Low ESR конденсаторы JB из Чип и Дип, подбирая по наиболее подходящим параметрам и размерам. Экономить габариты буду за счёт 5В шины.
Хоть я и не буду ставить этот БП в новые компьютеры, но возможно когда то придётся запустить от него что то вроде компьютера на I5-2320, где потребление по 5В шине незначительно, и даже конденсаторов с несколько меньшей ёмкостью от той что была изначально, будет более чем достаточно. По 12В шине параметры конденсаторов более критичны, там я установлю конденсатор с такими же параметрами как и изначально установленный.
Использую в процессе снятия и установки конденсаторов вот такое жало:
В итоге, вместо двух конденсаторов 10В 2200мкФ ставлю два конденсатора 10В 1000мкФ (именно Low ESR), а вместо конденсатора на 16В 2200мкФ, ставлю точно такой же, но в более «пузатом» корпусе, и всё это со скрипом должно залезть на плату.
С помощью FNIRSI HS-02A я достаточно быстро выпаял старые конденсаторы, вот они рядом с новыми:
Теперь устанавливаю новые конденсаторы. Ножки чуть позже укорочу, и приведу пайку к более презентабельному виду.
Кстати, рекомендую вот такие вот бокорезы с али (LAOA Tools), года 4 пользуюсь ими, и до сих пор кусают очень хорошо.
Плата уже старая, да и работала она под воздействием температур достаточно долгое время, поэтому с ней надо работать более менее аккуратно. Я в одном месте поспешил, и по итогу лишился куска меди, около отверстия где будет впаиваться нога нового конденсатора, но благо рядом шла шина куда можно было без проблем подпояться той же ногой от конденсатора, не так сильно укорачивая её.
Паяльник способен быстро прогреть даже массивные участки (но температуру сильно не задираю), с большим количеством олова, что ускоряет работу.
По итогу, 3 новых электролита получилось вкорячить следующим образом:
Да конденсаторы будут греться от дросселя групповой стабилизации, но по идее и при таком раскладе, они должны пережить этот БП.
Выводы
Паяльник мне понравился FNIRSI HS-02A. У паяльника хорошая мощность, сам он удобен для захвата рукой, опять же, доступна возможность регулировки температуры, и можно «подружить» его работе с ЗУ или PB, имеющими не сильно большую мощность, ведь той же мощности в 25-35Вт вполне достаточно для решения достаточно большого круга задач.
Единственное, при сниженной мощности, разогрев будет идти несколько дольше чем 15 секунд, но он не займёт и минуты, что вообще очень быстро по сравнению с теми же паяльниками где используется нихромовый нагреватель.
Что касается выбора какой комплект заказать, то я не советую приобретать только чисто сам паяльник (в комплекте с единственным жалом), лучше взять сразу лот с полным набором жал. Либо можно взять сразу самый дорогой комплект, включающий и набор жал и фирменное GaN ЗУ на 100Вт, так как его можно использовать ещё и для зарядки ряда устройств, при условии что у вас ещё нет аналогичного ЗУ, ну или просто есть возможность заплатить за него для удобства использования.
На часть комплектаций сработает промокод FB2433.
Планирую купить+10Добавить в избранноеОбзор понравился+47
+61
тут дело не в 11.11, а в том что тупо не было времени опубликовать обзор раньше, ведь тестировать я начал паяльник ещё недели три назад. Плюс у компании примерно в одно время вышло много новинок, от сюда и обзоры есть на них.
Дополнительная информация
Активность к 11.11 скорее всего будет уже непосредственно на неделе расподажи, и вероятно с постами о скидках. Частенько там интересные цены должны проскакивать.
Только вчера отдал коробку с коллекцией таких паяльников и полным набором жал.
Надоела вся эта мишура, вернулся к классическому паяльнику. Пару раз в год спаять проводок мне его достаточно, чем каждый раз возиться со всеми этими зарядками, проводами, PD-триггерами.
Хотелось иметь один хороший паяльник, купил на пробу первый, подешевле, не понравился по качеству изготовления, потом взял второй, третий. Ну а дальше пришло осознание, что мне и старого, классического хватало за глаза, но было уже поздно, в шкафу стояла целая коробка с коллекцией таких паяльников, да еще в придачу паяльной станции на жалах Т12 и паяльного фена, которым даже ни разу не воспользовался.
А мне наоборот, для редкого паяния пару раз в год нравятся именно такие паяльники. Не надо искать розетку и можно паять от повербанка в любом удобном месте. Питающий шнур (usb кабель) отстёгиваются, жало закрывается колпачком. Что бы смотать и убрать на место не надо ждать, пока паяльник остынет. Да и остывает он заметно быстрее. Это просто сказка! Почему таких не делали в моём детстве? )
Странно как то… я честно говоря поленился проверить паяльник при работе от 19В БП, отложа это дело на потом, надо будет тогда попробовать посмотреть его мультиметром на всякий. Спасибо за информацию.
Кстати да, уже пару обзоров видел на этот паяльник, где народ в комментариях указывал на данную проблему. Еще один обзорщик спалил таким образом паяльник, даже не успев сделать на него обзор.
И стандартный вопрос — как решить проблему заземления, *наличие потенциала на жало.
Если в сети нет PEN проводника. Опять городить разделяющий трансформатор.
Да тут и при наличии заземления разве что крокодила на жало цеплять. Во всяком случае, зарядок с PD и заземлением я на текущий момент не видел. На шишке например на корпусе был специальный винтик для подключения заземляющего контакта.
Не вижу винтика на фотках, но если есть — то хорошо. А насчёт портативности — вы возможно удивитесь, но для многих такие паяльники не просто стационарные, но единственные и служат заменой паяльной станции. Лично таких знаю. Просто потому что если не использовать профили калибровки под разные жала, а пользоваться одним или двумя — то принципиальной разницы по сути нет. При условии решения вопроса с заземлением разумеется.
Так я и сам их подобным образом использую. Станция не нужна, так как отошёл от дел и паяю редко, в качестве хобби по мелочи. Но всё равно не буду морочиться с заземлением.
Ну не скажите. Всё таки станция во многом удобнее — хотя бы те ми же профилями под разные жала хотя вроде и на usb-ручки завезли. Ну да ладно. С заземлением на ней тоже проще — не нужно второй провод от ручки тянуть, достаточно саму станцию правильно подключить. Да и ручка там в сумме выходит короче. Хотя на новую станцию под 210-е жала жаба лично меня душит, ценник у них совершенно негуманный.
Да понятно, что она удобнее. Но ради 10 минут в месяц платить такие деньги, потом где-то хранить, доставать, убирать… Тут шнур воткнул, подпаял что надо, крышку накинул и убрал в футляр.
Ну, за станцию на T12 я 2,5 тыщи отдал когда-то. Это прям не члишком дорого, со всеми домашними задачами справляетсч прекрасно(единственное что — пришлось переделать ручку, добавив мегаомник в цепь заземления)
Даже самый мягкий кабель имеет твёрдый пластиковый корпус, заканчивающийся плохо гнущейся резиновой пружиной. Не бывает такого, чтоб гибкая васть наяиналачь сразу от разъёма
с усб кабелем да, получаются одинаковой длины.
да, это единственный вариант ручки под 210 — копия оригинальной.
а вот про удочку правильно сказали — удочкой другое называют, и здесь вылет гораздо меньше чем у Т12
А гораздо меньше — это сколько? У меня ~42мм, в зависимости от типа жала. Причём я не уверен что короче будет прям сильно лучше, т.к. при расслабленном хвате с жалом под 45 градусов к поверхности стола кончик жала чётко достаёт до поверхности(хотя с другой стороны можно чуть подальше на самой ручке взяться при необходимости). На шишке чуть хуже — ~52 с укороченными жалами. В целом, вполне достаточно для комфортной работы, я им даже 0102 резисторы паял(хоть и матерился страшно в процессе)
А насчёт удочки — повторюсь, мешается как и длинное жало, так и длинная ручка, чисто за счёт того что провод тянет за более длинное плечо

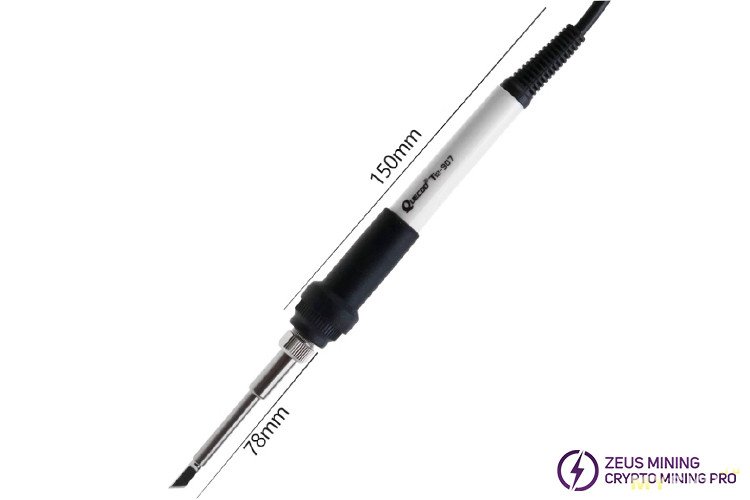

Можно начать с того, что для t12 жал классической рукоятью была 907, а у неё вылет жала далеко не 45 мм.
Это уже позднее появились рукояти с коротким вылетом, типа 9051. И таким паяльником стало заметно удобнее работать.
Это правда. Но когда я покупал свою станцию — 9501 уже была доступна, с ней и взял. А когда она износилась — заменил на эту https://aliexpress.ru/item/4000130747937.html

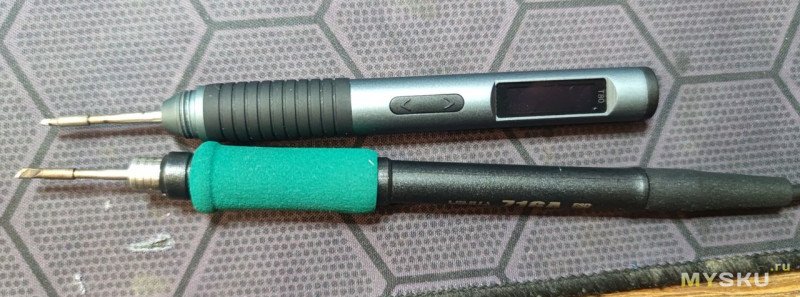

Топовая ручка, вылет жала как у 9501, но сама тушка короче(там стоит короткая контактная группа и наибито всё плотно-впритык). Если снять резинку — становится тонкая, как карандаш, но мне лично с резинкой удобнее
Я как купил T12 с этой ручкой сразу переделал, просто утопив держатель жала и рассверлив немного отверстие под буртик жала. Все. Получился вылет 4.4см (по первый буртик), смена простым выдергиванием и ничего не потребовалось покупать. Не понятно насколько нужно быть безруким пользоваться в изначальном виде и рассказывать про удочки ).
.
А как переделывали контактную группу? Накупил в свое время кучу жал Т12, некоторые даже не распечатывал, новую ручку брать не хотелось, перешел сразу на С210, но там и теплоемкость не та, да и ассортимент не радует.
Спасибо. Я так понял, что только наружное кольцо? Но за счет того кольца плата прижимается гайкой и не болтается, а теперь прижимается только картриджем и при его вытягивании плата тоже идет на свое первоначальное место?
Плата сделана с натягом в корпусе, при вытягивании жала сидит на своем месте. Если так не получится можно просто сделать из текстолита тоненькие стойки, припаяться к зеленому кольцу сверху и вставив до упора держатель жала обрезать эти стойки по торцу ручки. И будут упираться в накручиваемую черную гайку.
Раз уж полез в ручку, опять воспользовался напильником и надфилями сделать вообще по феншую и заодно показать новый вариант )).
P.S. Внутри между торцом ручки и черной гайкой (где зажимается кольцо) порядка 2мм зазор. Т.к. текстолит кольца у меня 1.6мм сдела стойки немного выступают над кольцом. Теперь опять вариант с зажимом за кольцо.
Вероятно, проблема здесь в установке нужного протокола, так как данный PB способен выдать 100Вт (потолок протокола PD 3.0), но порт поддерживает и более мощный протокол PD3.1, из-за чего могут быть моменты с совместимостью с устройствами без поддержки PD3.1.
В целом, если запустить не прогретый паяльник на 65% мощности, питая его при этом от 65Вт ЗУ, и дождаться нагрева жала, и затем переключить его на 100% мощности, то далее он должен работать без каких либо проблем, но особого смысла в этом нет.

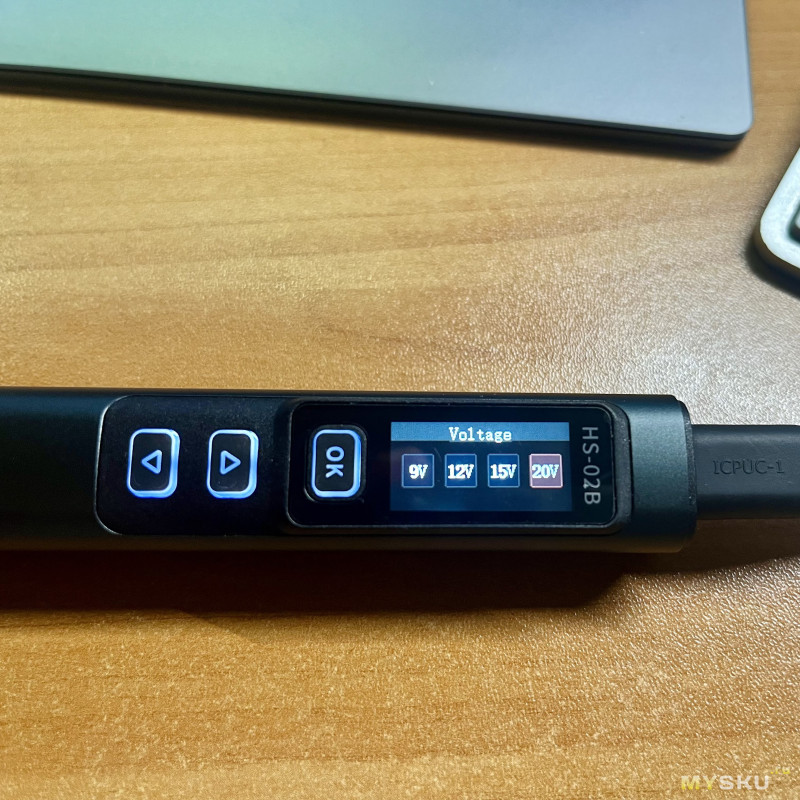

поменяйте в настройках вольтаж на 15V и станет хорошо
