Fnirsi 2C53T три в одном - осциллограф, мультиметр, генератор + разборка

После 2C23T Fnirsi выпустили новую модель комбайна, в котором есть двухканальный осциллограф на 50 МГц, генератор сигналов до 50 кГц и мультиметр на 20000 отсчетов.
Осциллограф может сохранять скриншоты осциллограмм и измерять до 400 вольт.
Генератор функциональных сигналов DDS может выдавать 13 типов сигналов с максимальной выходной частотой 50 кГц и шагом 1 Гц. Прибор оснащен 2,8 дюймовым экраном с разрешением 320*240 и встроенным литиевым аккумулятором 3000 мАч.
Тестирую, проверяю возможности прибора. Ну и, конечно, разбираю.

Внешность

Прибор приходит в красивой коробке, на которой указаны основные параметры на китайском и английском языках.

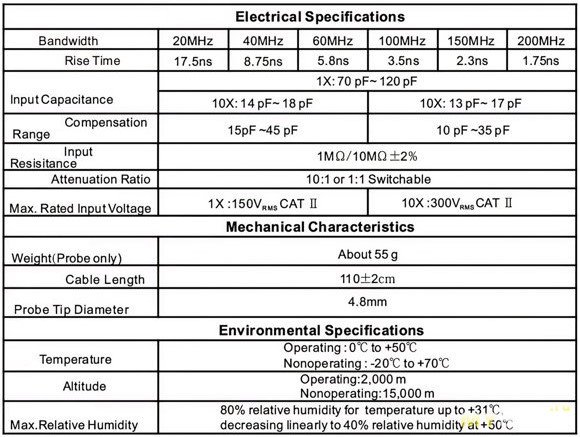

В коробке лежит жесткий чехол, в котором лежат провода, инструкция и сам прибор. Чехол удобный для хранения, все помещается, ничего не нужно запихивать силой, места хватает и есть кармашки.

При этом жесткий чехол защищаети прибор от внешних воздействий. Чтоб он не царапался, часть кармана, обращенная к нему, покрыта мягкой тканью, похожей на флис или войлок.

На передней части 15 кнопок и 4 отверстия для проводов мультиметра.
На верхней части три BNC гнезда — два для подключения проводов осциллографа и одно для подключения генератора сигнала.

На правой части есть гнездо type-c для зарядки и подключения к компьютеру и пару отверстий.
В одном отверстии при зарядке видно красный светодиод, второе нужно для сброса.

На задней поверхности есть отверстие для того, чтоб прибор можно было повесить на гвоздь или шуруп. Ну и сзади на 90 градусов откидывается подножка, чтоб можно было поставить прибор под углом на столе.

Прибор включается нажатием на кнопку питания в левой части. При этом на экране на пару секунд появляется заставка, на которой написано FNIRSI и модель 2C53T. В инструкции написано, что можно поменять заставку, добавив файл LOGO2C53T.jpg в папку LOGO в памяти прибора. Я создавал файл с разрешением 320*240, такое разрешение у скриншотов осциллографа. Но после того, как я добавил файл в папку LOGO, моя заставка не появилась, только исчезла родная заставка FNIRSI. Видимо я что-то делаю не так.

Инструкция к прибору, как и надписи на коробке, идет на 2 языках — китайском и английском, русского нет. Ее можно скачать по ссылке с сайта Fnirsi

После включения прибора, кнопками влево и вправо можно выбрать одну из 4 иконок: осциллограф, генератор сигналов, мультиметр и настройки.

У прибора цветной экран 5.7*4,3см. Углы обзора отличные, хорошо видно со всех сторон.

Осциллограф

Параметры осциллографа:
Частота дискретизации: 250 мс/с
Аналоговая полоса пропускания: 50 м (двухканальный независимый 50 м)
Глубина хранения: 1 тыс. точек
Импеданс: 1 МОм
Диапазон временной развертки: 10 нс-20 с
Вертикальная чувствительность: 10 мВ/дел-10 В/дел (X1)
Максимальное измеренное напряжение: ± 400 В

Приведу фото экрана осциллографа из инструкции.
Здесь:
1) Вид кривой, выбранный в режиме генератора. То есть синусоида или меандр или еще 11 вариантов.
2) Время горизонтальной развертки
3) Показывает RUN, если осцилл показывает кривые в реальном времени, или STOP если экран заморожен. За это отвечает кнопка ||▶.
4) когда на экране V H то стрелки курсора меняют чувствительность по вертикали и по горизонтали. Когда на экране ▶ ▼, то стрелки влево-вправо двигают вертикальное положение триггера, а вверх-вниз сдвигают кривые по экрану. Когда на экране ◀ ▼ то стрелки влево-вправо так же двигают триггер, а вверх-вниз меняют порог срабатывания триггера.
За тип регулировки отвечает кнопка SELECT, за выбор канала регулировки кнопка MOVE.
5) Индикатор уровня батареи. Если батарея заряжается, то символ мигает и появляется стрелка вправо.
6) 7) Собственно сигналы на экране
8) Под сигналами могут отображаться измеренные параметры. Их можно задать через кнопку PRM или убрать/включить, если долго зажать эту же кнопку.
9) Параметры первого канала. Вертикальная чувствительность, множитель Х1 или Х10 и AC или DC.
10) Параметры триггера. Тип — авто, одиночный или нормальный. Вид — по нарастанию или спаду. И по какому каналу срабатывает триггер, по 1 или по 2.
11) Параметры 2 канала, как в 9 пункте.

Управление отличается в разных режимах. У большинства кнопок есть действие на короткое и на долгое нажатие.
В режиме осциллографа кнопки работают так:

— питание
короткое нажатие включает или выключает прибор.

— MENUкороткое нажатие — назад
долгое нажатие — выход в главное меню выбора режима работы

— CH1
короткое нажатие включает настройки 1 канала
— CH2
короткое нажатие включает настройки 2 канала

— AUTO
короткое нажатие — автоматическая подстройка экрана под измеряемые частоты
долгое нажатие — автоматическая подстройка baseline, похоже на общую автоподстройку, происходит долго, несколько минут. Перед автоподстройкой нужно вытащить провода из прибора.

— ||▶
короткое нажатие — замораживает экран с осциллограммой
долгое нажатие — центрирование кривых на 50%

— SAVE
короткое нажатие — сохраняет скриншот осциллограммы в файл
долгое нажатие — входит в просмотрщик этих скриншотов

— MOVE
короткое нажатие — переключает управление настройками 1 и 2 канала
долгое нажатие — быстрый доступ к режиму мультиметра

— SELECT
короткое нажатие — переключает функции для кнопок направления джойстика
долгое нажатие — быстрый доступ к режиму осциллографа

— TRIGGER
короткое нажатие — настройки триггера
долгое нажатие — быстрый доступ к режиму генератора сигналов

— PRM
короткое нажатие — выбор измеренных параметров, которые будут отображаться под кривыми
долгое нажатие — показать/скрыть измеряемые параметры

Ну и пробую какую осциллограф видит максимальную частоту.
Меандр 2 мегагерца, все отлично.
Меандр на 5 мегагерц, уже заваливаются фронты.
Меандр на 10 мегагерц, уже мало отличим от синусоиды
На 50 мегагерц что меандр, что синусоида — все одно.
Генератор может выдать максимум 60 мегагерц, осциллограф показывает и 60.

Со времени 2C23T одну проблему с масштабированием починили, вторая осталась.
На фото сигнал с встроенного генератора.
Если поставить его на паузу, чтоб изучить сигнал, то его можно двигать влево-вправо в пределах 1 экрана.
То есть в памяти есть буфер влево-вправо на 0,5 экрана влево и 0,5 вправо.

И можно растягивать и сжимать его по вертикали кнопками вверх и вниз, чтоб лучше рассмотреть.
На фото ниже обычный и растянутый сигнал, при этом в левом нижнем углу видно что чувствительность меняется.

Но если пробовать растягивать сигнал по горизонтали, то видно что в верхнем левом углу меняется время, а сигнал на экране не меняется.

Вроде бы в 2C23T масштабирование в режиме паузы вообще не работало, в этом приборе починили масштабирование по вертикали.

Настройки осциллографа

Отображение лучей в координатах Y-T или X-Y

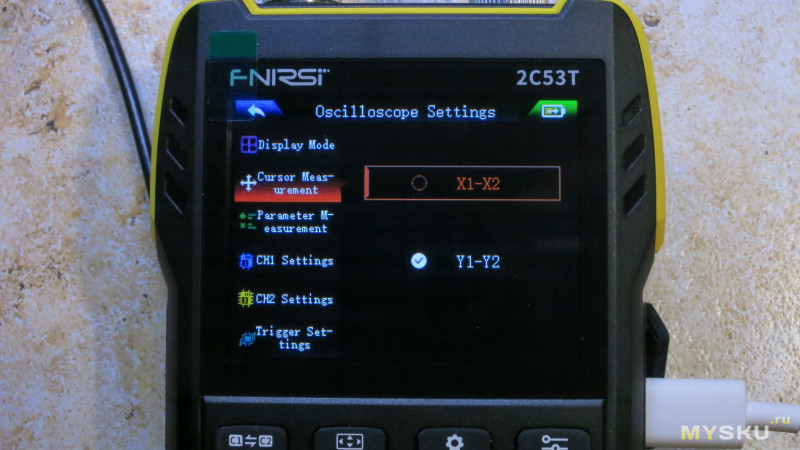

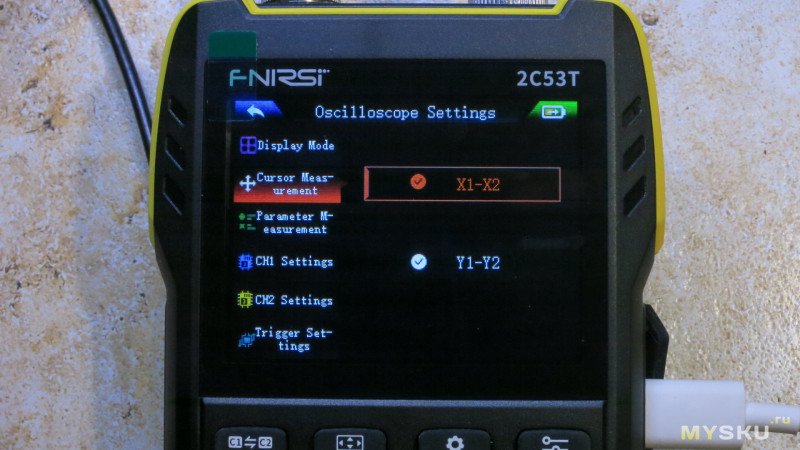

Курсоры для измерений.

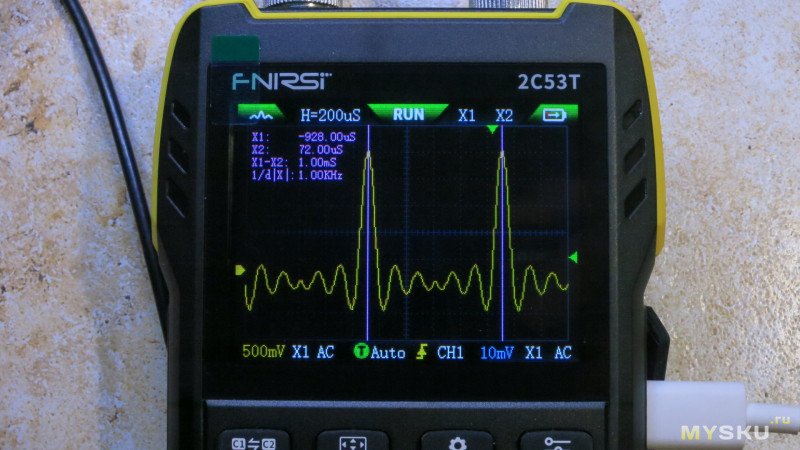

Можно поставить курсоры по иксам.
Чтоб двигать курсоры, нужно нажимать кнопку SELECT, пока слева от батарейки не появится X1 и X2. Тогда стрелками джойстика можно двигать эти курсоры, один двигается кнопками вверх-вниз, второй кнопками влево-вправо. Данные по всем курсорам висят в левом верхнем углу.

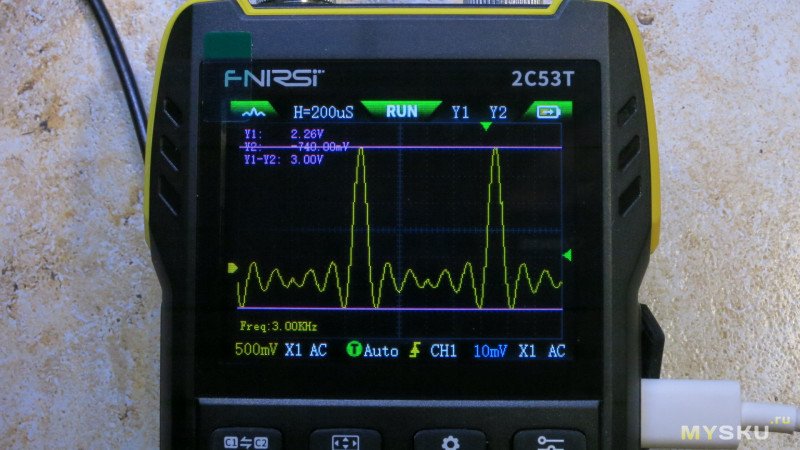

Аналогично можно добавить курсоры по оси Y. Управление так же осуществляется стрелками джойстика.

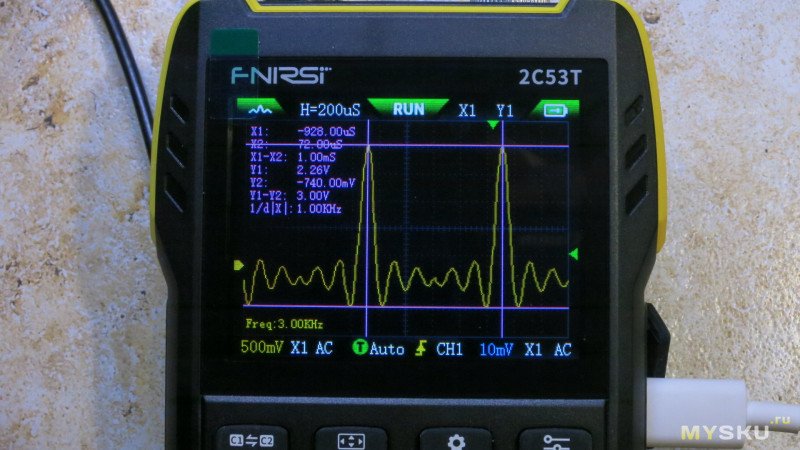

Или можно задействовать все 4 курсора сразу

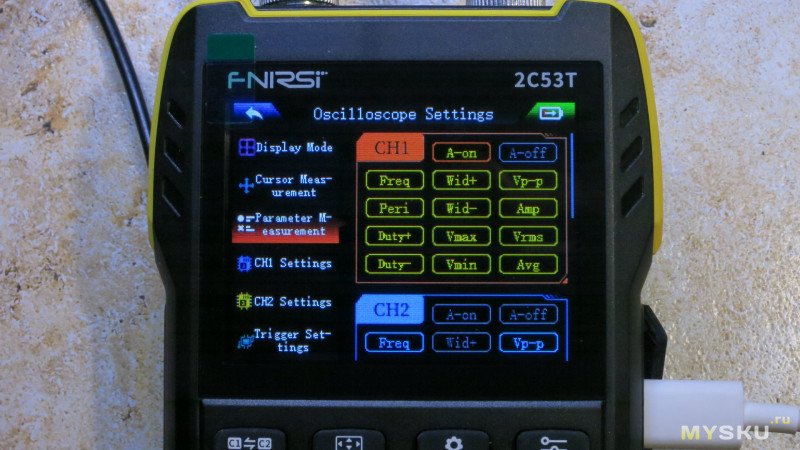

Параметры для измерений.

Для каждого канала можно выбрать измеряемые параметры, которые будут отображаться под кривой.
Рядом с названием канала есть две кнопки — A-on и A-off. Первая включает все параметры, вторая выключает. Или можно выбрать по одному.

На фото ниже включены все измеряемые параметры. Отображение этих параметров можно включить или выключить удержанием кнопки PRM.

Настройки канала 1 и 2
В этой вкладке можно включить и выключить каждый канал, задать множитель X1 или X10, выбрать постоянку или переменку и включить быстрое преобразование Фурье.
Результат виден в левом верхнем углу для первого канала и в правом верхнем для второго канала.

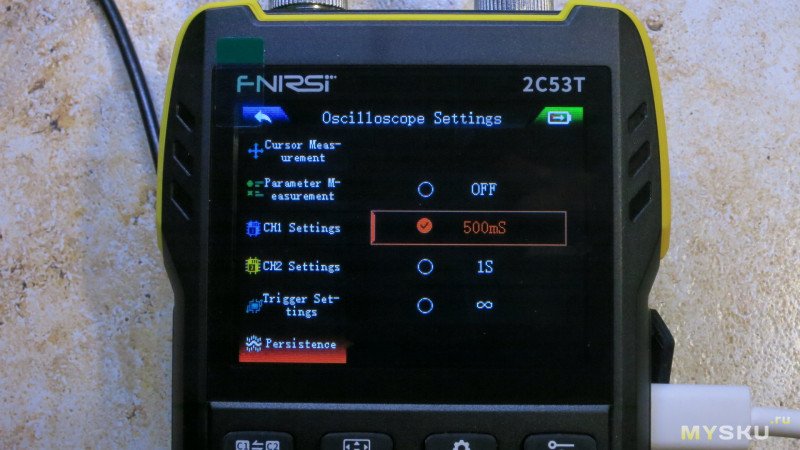

Послесвечение
Можно задать время, через которое будет стираться кривая сигнала. Если кривая меняется, то за ней будет тянуться шлейф.


Операции над сигналами
В последней вкладке можно задать операции над сигналами. Сложение, вычитание, умножение и деление двух сигналов. Модули и инвертирование одного сигнала.

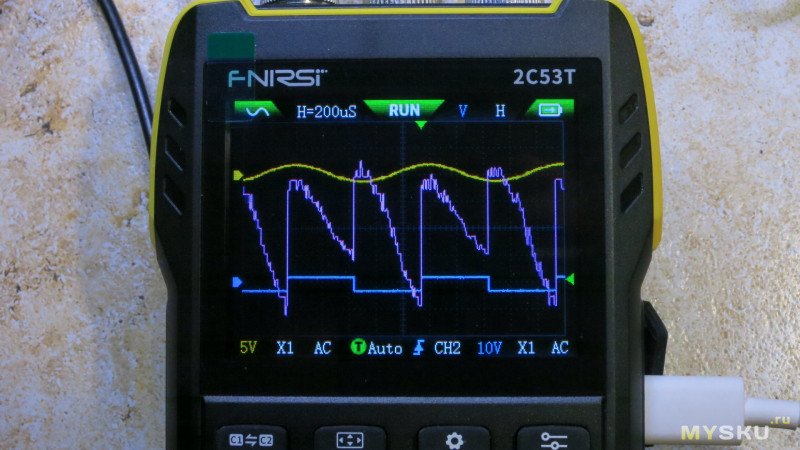

На следующих фото слева сложение меандра и синусоиды, справа их умножение.

Генератор сигналов

Генератор сигналов можно включить из карусели выбора режима работы при включении прибора или долгим нажатием кнопки TRIGGER в верхнем ряду кнопок.
Генератор работает одновременно с осциллографом. В верхнем левом окне осциллографа показана форма кривой, которая генерируется генератором сигналов.
И можно смотреть сигнал с генератора на этом же осциллографе.
В генераторе сигналов есть 13 вариантов кривых.


Во всех вариантах можно задать частоту от 1 Гц до 50кГц с шагом 1 Гц. Можно выбрать любой разряд и менять его. Но мешает то, что если зажать кнопку вверх или вниз, то цифры не увеличиваются циклически. Если нужно увеличить разряд на 5, то нужно нажать 5 раз.
В некоторых вариантах можно задать коэффициент заполнения.
Во всех вариантах можно задать амплитуду от 0,1 до 3,0 вольт с шагом 0,1В.
Вот так выглядит синусоида с генератора на экране этого же осциллографа:

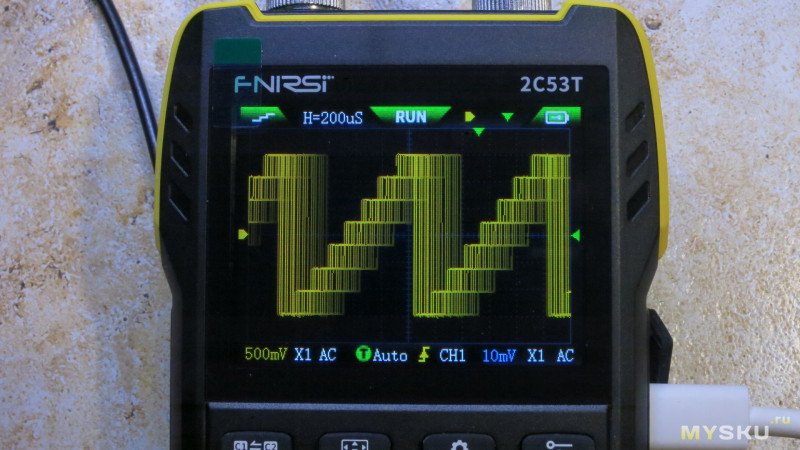

А вот так она выглядит, если ее приблизить, максимально увеличив развертку:
Получается что сигнал состоит из фрагментов, из-за этого получаются ступеньки.
Но с другой стороны это же цифровой генератор сигналов, поэтому и ступеньки

Мультиметр

Мультиметр можно включить из карусели выбора режима работы при включении прибора или долгим нажатием кнопки MOVE в верхнем ряду кнопок.
По умолчанию он включается в режиме авто. Стрелками влево-вправо можно выбрать ручной режим работы мультиметра.
Управление в режиме мультиметра:
— MENU
долгое нажатие — выход в главное меню выбора режима работы
AUTO
короткое нажатие — переключение в автоматический режим
— ||▶
короткое нажатие — заморозка данных, hold.
MOVE
короткое нажатие — переключение между проверкой диодов и прозвонкой, переменкой и постоянкой.

Точность мультиметра:
Постоянное напряжение: 1.9999V/19.999V/199.99V/1000V ± 0,5% +3
Переменное напряжение: 1.9999V/19.999V/199.99V/750.0V ±1% +3
Постоянный ток: 19.999mA/199.99mA/1.9999A/9.999A ±1.2% +3
Переменный ток: 19.999mA/199.99mA/1.9999A/9.999A ±1,5% +3
Сопротивление: 19.999MΩ/1.9999MΩ/199.99KΩ/19.999KΩ ± 0,5% +3
Сопротивление: 1.9999KΩ/199.99Ω ± 2% +3
Емкость: 999.9uF/99.99uF/9.999uF/999.9nF/99.99nF/9.999nF ±2.0%+5
Емкость: 9.999mF/99.99mF ±2.0%+5
Температура(-55~1300℃)/(-67~2372℉) ±2.5%+5

В авторежиме мультиметр может определить только напряжение и сопротивление.
Поэтому иду в ручные режимы.

Режим измерения напряжения

В этом режиме прибор показывает максимальное, среднее и минимальное напряжение. В авторежиме этого нет.
Прошелся по напряжениям на ИОН, все точно, может и точнее, чем выдает сам ИОН.

2.500В

5,005В

7,500

9,998

Проверил свой блок питания этим прибором, до 20 вольт показывает 3 цифры после запятой.
По верхнему пределу мой блок питания не так точен.
Если измерять переменное напряжение, то над напряжением добавляется показания частоты

Прозвонка и проверка диодов

В этом режиме есть два варианта, они переключаются кнопкой MOVE.
В режиме проверки диодов работает барограф, на щупах 3,9 вольта. Ну и, естественно, прибор засвечивает светодиоды до 3 вольт и показывает падение напряжения на диодах или светодиодах. Но не пищит.
В режиме прозвонки есть чуть заметная задержка и чуть заметное послезвучие. Его почти нет, но оно есть. В этом режиме барограф не работает, пищит пищалка. Напряжение на щупах 1,7 вольта.

Режим измерения сопротивлений

Измерение сопротивлений в этом приборе не совмещено с прозвонкой, ниже 50 Ом не пищит.
Замкнутые щупы показали 0,13Ом. Но это можно сбросить кнопкой PRM и показания будут 0,00
При этом в левом верхнем углу появляется символ REF то есть относительные показания.
Так же работает барограф и показывает максимальное, среднее и минимальное значения.
Ручного выбора диапазона нет, а жаль.

Проверил показания прибора на плате с резисторами, которые якобы 0,1% точности:
Показания прибора — номинал на плате

10.07 — 10.00

100.70 — 100.01

1002.0 — 1.0001

9982.9 — 9.994

99.84 — 99.91

Режим измерения емкостей

В этом режиме тоже можно включить режим относительных измерений REF, включается кнопкой PRM. Зачем он в режиме проверки емкостей? Не знаю.
Я понимаю что не совсем правильно проверять емкости щупами и таким прибором, но что есть то есть.
Показания прибора — номинал на плате

0,066 — 0,1nF

0.996 — 1.03nF

10.00 — 10.0nF

99.26 — 99.1nF

908.4 — 933nF

10.35uF — 10.04uF

Взял конденсатор побольше, его он измеряет секунд 6.
Взял самый большой. Его тоже измерил. При этом на барографе занято меньше половины шкалы. Скорее всего он может измерить до 200мФ.

Измерение температуры

В этом режиме не работают ни какие кнопки, не включаются относительные измерения, градусы цельсия не переключаются на кельвина и фаренгейта.
Пока термопара не включена, прибор показывает температуру по внутреннему датчику. И эта температура обычно около 38 градусов. У меня в квартире около 25, но 38 похоже на правду, потому что прибор внутри нагревается. Задняя стенка прибора обычно ощутимо теплая.
В комплекте нет термопары!!! Я попытался вставить термопару от mastech, но расстояние между отверстиями нестандартно и вилка термопары не подошла. Я привык что расстояние между отверстиями стандартно, около 18мм (можно вставить тонкую вилку от 220 вольт) но на этом приборе около 16мм. Нашел другую термопару с раздельными контактами, вскипятил чайник. Термопара в чайнике показала 106 градусов. Точность так себе, но по моему каждая термопара должна идти вместе с прибором, чтоб измерения были точные.

Измерение малых токов

В этом режиме прибор измеряет до 200мА.
Кнопка MOVE переключает AC/DC, режим относительных измерений есть.
Так же показывает максимальное, среднее и минимальное значения.
Пока щупы не включены, показывает -0,007мА.
Проверил свой блок питания, задал на нем 50мА — прибор показал 51,39мА.
В этом режиме максимум 199мА
При 200мА с блока питания показал 198,62мА. Видимо мой блок питания не так плох.

Измерение больших токов

Прибор измеряет до 10А.
Когда нет щупов, то прибор показывает -0,0007А, но кнопка PRM сбрасывает эту семерку.
Проверил ток на этом же токе 200мА, что был выше — показал 0,1981А
Дал 5А — показал 5,043 А. При этом видно что максимальный ток был 5,1410А, удобно.

Настройки

Общие системные настройки, в них можно войти из главной карусели выбора режима работы.
Язык
Китайский и английский. Китайский пока не выучил, поэтому выбор очевиден.

Звуки и подсветка
Регулируется громкость пищалки и яркость подсветки. Можно полностью выключить пищалку, это хорошо.
Пищалка работает при нажатии клавиш. Если выключить здесь звук, то прозвонка все равно пищит.

Выбор режима при запуске
Можно выбрать либо вручную (None) либо один из режимов. Например, если постоянно нужен мультиметр, то можно выбрать его и прибор сразу будет запускаться в этом режиме.

Автовыключение
4 варианта, автовыключения нет или 15/30/60 минут

Режим USB
Включает режим флешки, чтоб можно было передать данные на комп или на прибор.

О приборе
Версия прошивки 1.0.1 и модель прибора 2C53T
Пока на сайте Fnirsi нет новых прошивок на этот прибор, хотя на 2C53P уже есть несколько версий обновлений.

Разборка

Для разборки нужно выкрутить 4 винта по краям и еще 2 под подставкой.
Две половины корпуса разделяются не сложно, но не не просто. Сломал пару защелок, ну и ладно.
На задней части приклеен аккмумулятор на 3000мАч.
В нижней части есть предохранители для защиты от больших токов. Это хорошо. Но то, что для их замены нужно разбирать прибор, это плохо. Разбирается он не совсем просто.
На одной микросхеме есть маркировка, на остальных затерта.
Потребление прибора около 600мА, зарядка идет тоже током 620мА. Получается что при работе он еле-еле заряжается, разница всего 20-30мА.
Ну и при таком расходе он должен проработать на аккумуляторе 3000 около 5 часов.

Итог

Точный мультиметр и неплохой осциллограф. Вдобавок к осциллографу генератор сигналов.
Хороший, яркий экран, виден под всеми углами. В режиме осциллографа можно добавить на экран измеренные показатели или убрать их нажатием одной кнопки.
Удобное управление, можно быстро переключаться по 3 режимам удержанием одной из трех кнопкой. Порадовал режим курсоров в осциллографе для измерения, наглядный режим установки уровня триггера. Удобная подставка Не очень большой размер, это все еще большой мультиметр, который можно положить в карман, а не большая бандура. Удобный жесткий чехол, в котором все может храниться. Наличие двух предохранителей.
Из минусов я бы отметил то, что в режиме мультиметра нельзя выбрать диапазон вручную — только автомат.
Не исправлен глюк при горизонтальном масштабировании сигнала, который стоит на паузе. Может его исправят в следующих прошивках.

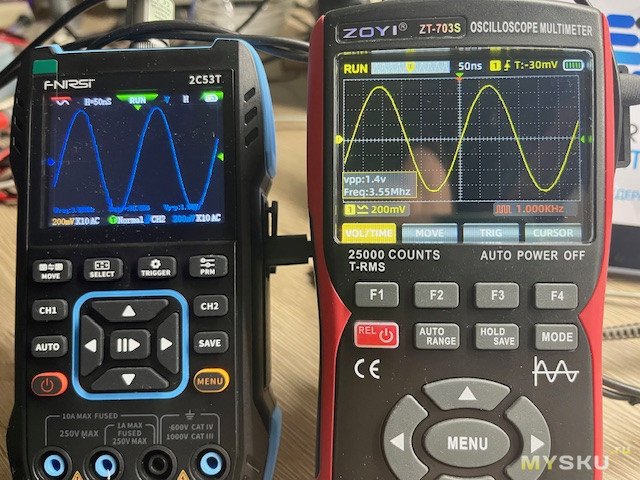

Осциллограф хорошо ловит сигнал, на ютубе было видео что у 2C23T с этим были проблемы. И с этим точно есть проблемы у моего DSO PRO.
Потребление прибора почти такое же, как и ток зарядки. Поэтому при работе он будет заряжаться крайне долго.
