Три в одном - осциллограф, мультиметр, генератор сигналов FNIRSI DST-210

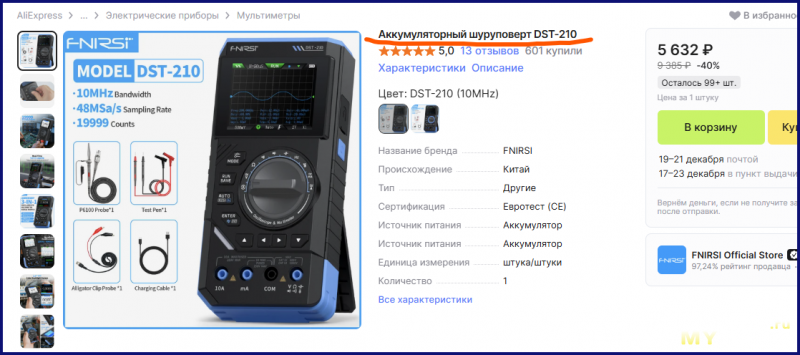

В этом, четвертом по счету обзоре на этом ресурсе, тестирую комбайн от фнирси. Прибор призван заменить сразу три прибора — мультиметр, осциллограф и генератор сигналов. Осциллограф на 10МГц, генератор на 50кГц и мультиметр на 20000 отсчетов. Проверяю, что у фнирси получилось на этот раз, изучаю плюсы и ищу глюки.

Внешность, комплектация

Прибор приходит в красивой брендированной коробке с полиграфией, в термопленке.
На передней части прибор, на задней части основные параметры


Внутри прибор и инструкция, под ними вторым слоем щупы и провода.
Инструкцию можно почитать здесь.

Комплектация
— прибор
— щуп для мультиметра
— щуп P6100 с делителем для осциллографа
— щуп с крокодилами для осциллографа или генератора
— инструкция
— шнур зарядки
В инструкции китайский и английский, русского нет

На передней части прибора есть кнопки, крутилка выбора режима и гнезда под щупы мультиметра.
На задней откидная ножка и основные характеристики.
На верхней грани BNC разъемы осциллографа и генератора, на правой кнопка включения и гнездо зарядки.

Управление

Прибор включается нажатием на кнопку на правой грани, при первом включении попросит выбрать язык — китайский или английский. Лучше выбрать английский, иначе установится китайский и придется искать где меняется язык. Но это первый пункт в меню, не страшно.
Далее появляется карусель выбора режима, это мультиметр, осциллограф, генератор и настройки.
В последующем можно в меню выбрать любой из этих режимов и прибор сразу будет включаться в этом режиме по умолчанию.
Режим выбирается кнопкой ENTER. Затем из любого режима можно снова вызвать карусель кнопкой питания сбоку. Или можно сразу перейти в следующий режим кнопкой MODE.
SAVE это замораживание значений (HOLD) в режиме мультиметра, STOP в режиме осциллографа и включение-выключение выходного сигнала в режиме генератора.

Мультиметр

У мультиметра 19999 отсчетов.
Первый режим это автомат. Работает, прозвонка сильно запаздывает.
Под основным значением есть минимальное и максимальное значения.
В любом режиме можно зажать MODE на 3 секунды и прибор перейдет в режим отображения графика.
На фото ниже я проверяю сопротивление переменного резистора — он работает нормально.
Второй это напряжение. Показывает точно. ENTER переключает переменку и постоянку.

Третий сопротивление. Автоматический выбор диапазона.
Сопротивление щупов 0,26Ома. Вроде все точно.

Четвертый режим это прозвонка. Она быстрая, но минимальная, едва заметная задержка есть. При этом на щупах 1,7 вольта.


Пятый режим проверки диодов.При проверке на щупах примерно 4 вольта.

Шестой режим это проверка емкостей. Малые емкости измеряет нормально.

Большие и очень большие тоже измеряет. Не каждый мультиметр может измерить банку на 100000мкФ.

Седьмой режим определение частоты. Показал максимальную частоту в 21МГц, выше не может.


Восьмой режим это измерение температуры. Термопары в комплекте нет, но я взял с термопару с токовых клещей с прошлого обзора.
Без термопары показывает температуру внутри мультиметра, с ней показывает температуру термопары. В кипящем чайнике прибор показал 93С.

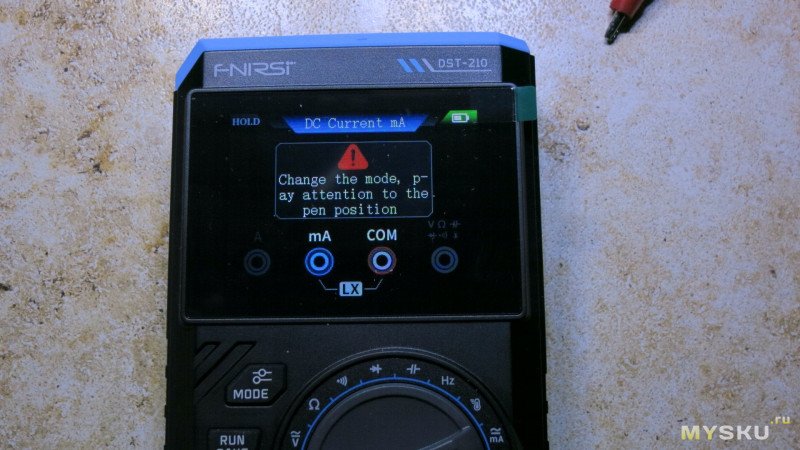

Девятый и десятый режим это малые и большие токи. При включении этого режима на пару секунд появляется картинка, куда нужно вставить щупы и предупреждение про это.
Еле успеваю заметить картинку.


Малые токи.
Максимальный ток показывает 199ма, при большем токе показывает OL

У меня нет образцового источника тока, но подал с ЛБП 100мА в положительной и отрицательной полярности, есть небольшой перекос, но в допуске.

Большие токи. Проверил аналогично. На токах 1А и 5А перекоса нет, скорее всего мой блок питания выдает ток неточно.

Осциллограф

Написано, что осциллограф видит до 10МГц.
Вертикальная чувствительность: 10 мВ/дел ~ 10 В/дел (x1)
Временная развертка: 50 нс ~ 20 с
Для перехода в режим осциллографа из режима мультиметра можно нажать кнопку MODE. Или же можно коротко нажать боковую кнопку питания и в карусели выбрать осциллограф.
2кГц нормально, 200кГц нормально, на 2МГц сигнал уже не идеален.

Увеличиваю с 2МГц до 10, на 4 еще угадывается меандр, на 6 уже синусоида.


Если зажать кнопку MODE, то можно войти в меню осциллографа
Там 4 вкладки.
— тип входного сигнала,
— отображение измеренных параметров на экране,
— наложение, «послесвечение»
— просмотр скриншотов из памяти.

Можно включить все параметры или же выключить все сразу или по одному.

Для сохранения снимка экрана нужно нажать и удержать кнопку SAVE, экран сохранится вместе с измеренными параметрами.

Файл из памяти прибора

Генератор

Для перехода в режим генератора из режима осциллографа можно нажать кнопку MODE. Или же можно коротко нажать боковую кнопку питания и в карусели выбрать генератор.
В генераторе 13 видов сигнала. Для каждого можно задать амплитуду от 0,1 до 3 вольт и частоту от 1 до 50кГц. Для некоторых сигналов можно задать скважность.

Генератор можно включить и выключить кнопкой RUN, при этом зеленый значок в верхнем левом углу сменяется на красный.
И генератор может работать параллельно с мультиметром и осциллографом. Этим и воспользуюсь, вывел сигнал с генератора на осциллограф.
Синусоида и меандр со скважностью 20%

Системное меню

В системное меню можно попасть, нажав кнопку питания сбоку.
В этом меню выбор языка, регулировка громкости и подсветки, время автовыключения и прочее.



Примеры того, как выглядит экран в режиме светлой темы, приведены ниже.

Глюки

Дал сигнал 1кГц с встроенного генератора. Поставил на его на паузу кнопкой SAVE и масштабирую по напряжению.

Но при изменении с 200мВ на 500мВ сигнал не меняется. Такое поведение при масштабировании только на паузе, при отображении сигнала в реальном времени на этих величинах сигнал видно нормально.


Дал сигнал 500кГц с внешнего генератора. Показывает амплитуду 3,6 вольта.


Если ставлю 5 или 10 вольт на клетку, то осциллограф показывает Vpp=3,8 и даже 4 вольта.


Если при этом же сигнале менять развертку времени, то можно получить такие картинки, где форма сигнала далека от искомого меандра и он показывает частоту, далекую от 500кГц.


Включил сигнал синуса с встроенного генератора.
Если смотреть издали, то вроде все нормально.

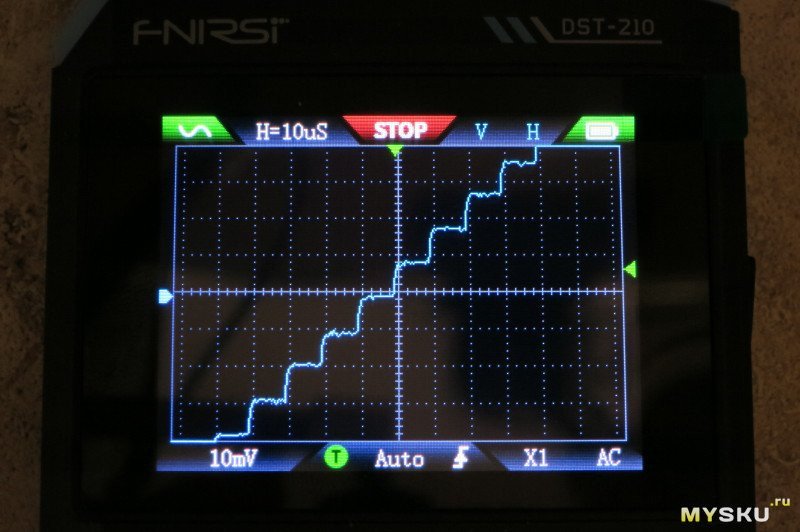

Но если увеличить, развернуть этот сигнал, то видно ступеньки. Это особенность или недостаток всех генераторов от фнирси- кривые создаются из цифрового отпечатка, а не по формуле.
То есть генератор выдает не синусоиду, а аппроксимированную кривую, которая состоит из квадратиков и в общем то похожа на синусоиду. Так же и со всеми остальными сигналами.

Потребление

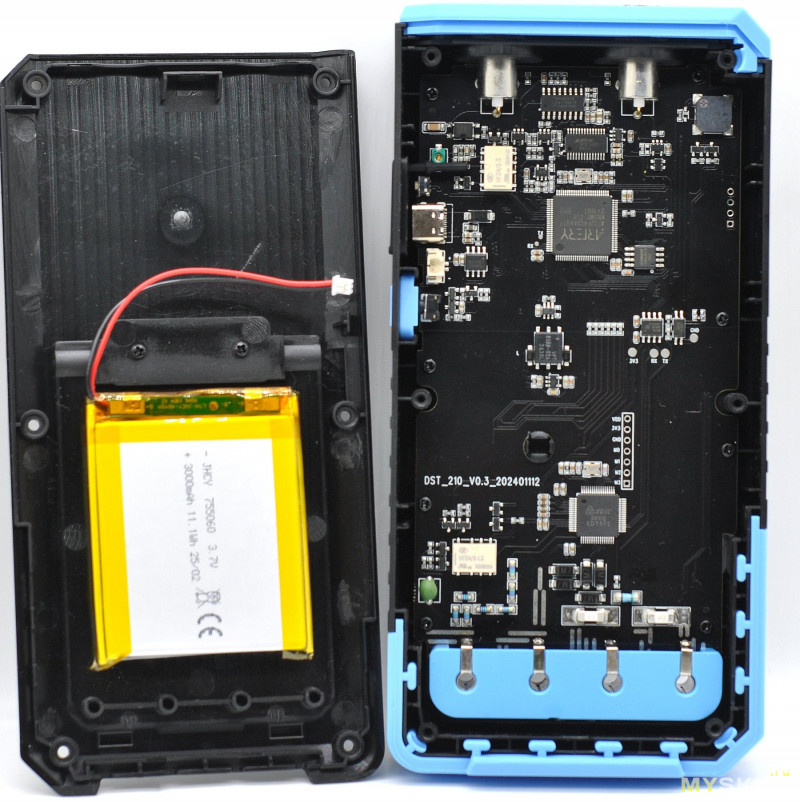

В приборе стоит аккумлятор емкостью 3000мАч.
Потребление прибора около 200мА, при этом не меняется при переключении режимов, при включении-выключении генератора.
Получается, что на одном заряде он проработает часов 15, это отличный результат.
Потому что 2C53T садился часа за 2-4.

Прошивка

У моего прибора прошивка V0.0.0
В данный момент доступна прошивка V0.1.0, обновляю до нее.
В изменениях написано «Fixed a bug where the multimeter buzzer was intermittent on some devices» что в переводе «Исправлена ​​ошибка, из-за которой на некоторых устройствах прерывисто звучал зуммер мультиметра.»
Для прошивки нужно зажать кнопки MODE и питание, пока они зажаты подключить кабель USB и отпустить кнопки. Появится диск, куда нужно скинуть .bin файл прошивки.
Ожидаемо, после прошивки ничего не поменялось.

Итог

У фнирси получился неплохой прибор для начинающего радиолюбителя. Хорошая точность мультиметра, большую часть сигналов можно посмотреть осциллографом. Даже можно дать сигнал с генератора, хотя он слабенький. Есть недочеты, есть надежда, что их исправят в следующих прошивках, но скорее всего нет.
