Fnirsi DSO 152 - миниатюрный осциллограф с простым управлением

Этот прибор заказал и купил для личного обучения и использования в домашних условиях. Мультиметром более менее научился пользоваться, хочется расширять «парк» измерительных инструментов. Заодно если кто интересуется — наглядно фото и разборка в обзоре.


Обзор будет скорее всего интересен начинающим радиолюбителям, тк сам такой. Материалы о Fnirsi DSO -152 были уже на сайте от более опытных авторов (раз и два, и сравнительный даже), но наверняка пригодится и мой.

Момент с покупкой (лайфхак):

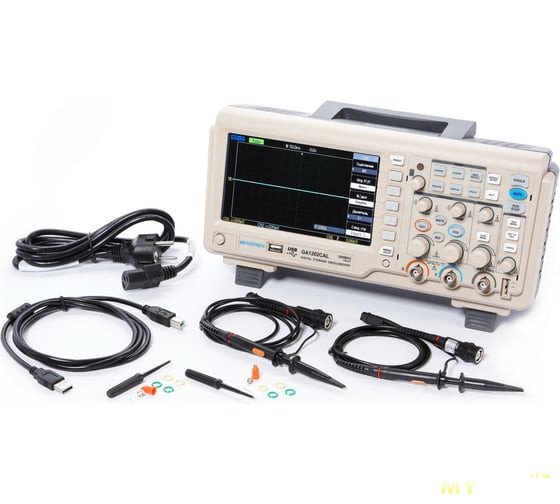

Вначале искал в поисковиках и на площадках по словам «осциллограф», «портативный осциллограф» и тд… Цены отталкивали. Начал смотреть более менее доступные «конструкторы для пайки»:

Вариант раз — «набор для пайки» (800руб с доставкой, и корпусом даже видимо… ссылку не вставляю народ пишет присылают часы или брак, хорошо что не стал связываться):

Вариант два DSO — 138 (1300руб с доставкой):

Параллельно на Озоне поглядывал интересные предложения (вообще не специально, просто «на удачу») по запросу в строке «измерительный инструмент» и «Аксессуар для счетчика электроэнергии» (попробуйте, сильно удивитесь чего там только не попадается иногда под этими загадочными словами) и попался объект обзора — без опознавательных. Вверху есть ссылка на страницу товара, можете проверить — упоминания бренда там нет. Название есть моего запроса зато))

Заказал, за 1.5к я готов ждать долго посылку и быть готовым к чудесам или нет.


Технические характеристики:

Модель	«FNIRSI DSO152»
Частота дискретизации	2.5 MS/s
Полоса пропускания	200 кГц
Вертикальное разрешение (по напряжению)	10 mV...20 V/клетка (изменение через 1-2-5)
Горизонтальное разрешение (по времени)	10 µs...50 s/клетка(изменение через 1-2-5)
Диапазон напряжения	X1: ±40V (Vpp:80V) X10: ±400V (Vpp :800V)
Режим триггера	Auto/Нормальный/Одиночный
Режим входа	AC/DC
Дисплей	2.8" 320*240 пикселей
USB зарядка	5V, 1A
Емкость литиевой батареи	1000 мА*ч
Калибровочный меандр	частота: 1 кГц, заполнение: 50%
Размер	100*70*20 мм
Вес	100 г

Комплектация достаточная для начала работы без дополнительных затрат:

Для комфорта — подставка очень к месту, линия зрительного контакта намного естественнее, чем смотреть сверху вниз, почти перпендикулярно:

Первое впечатление — очень хорошее. Пластик — отличный, сборка аккуратная, в меру тяжёлый, в целом — нет ощущения «игрушечности»:

Кабель Type-C (для зарядки и прошивок):

Щупы:

Темляк (короткий довольно, на руку не налезет точно):

Инструкция (есть вариант на русском, да):


Разборка.

Для раскрытия прибора обычная мелкая крестовая бита из набора подошла:

После откручивания двух винтов под подставкой пластиковой картой подцепил заднюю крышку и снял:

1000mAh

Отмечены не штатные моменты:

Раз так сделано (я про затертое), значит так надо, я за результат. А какими путями — вторично:

Можно было и не раскладывать винтики, но — от задней крышки — короче в 2 раза:

После опыта пайки МВ недавно, оценивать критически чужую резко перехотелось — всё отлично тут:


Ниже покрупнее будут фото:

74HC4051D

084C
J010432

COSMO
Y214S
J48

TC4056A

B6285C
S2YL

M7

Светодиоды зарядки (красный, зеленый) и кнопка RESET:

Насколько понял это подстроечный конденсатор TSC3S530T1R/8-30pf, 100V, N1300±400 ppm/C:

Реле (разбирал как-то ради интереса нерабочий автосканер, там такие же видел, но штук 10 на плате одной):
HFD4/3-S
XF0705D

Дисплей:

Шлейф:

Пора собираться:

Подготовка к 1-му включению не закончена:

Плёнку с экрана долой, это мой личный агрегат — использование планируется аккуратное (да и мне больше гидрогелевая тактильно нравится, эта глянцевая не очень):



После полного заряда красный крокодил в паз и цепляю вывод между гнездом и колесом управления, включаю и долго жму на то колесо (после включения! перед включением жать не стоит, иначе аппарат войдёт в режим прошивки, выйти из которого можно либо прошивкой, либо отсоединением аккумулятора внутри — в видео рассказывали).

Появляется надпись:

Нажмите ОК, это на колесо то нажать, кнопки, не трогаем:

Пора к опытам.

Важно — если у Вас «куда-то» пропали детальные данные с экрана, то:
«Кнопка RUN — длительное нажатие показывает или скрывает на экране детальные параметры.»
© — Инструкция.

Прицепил малыша к плате генератора (почти самодельный блок питания описывался тут):

На вход 5V:

И 12V:

Заодно сверил показания с мультиметром Aneng SZ08:

Опытами остался доволен. Прибор заслуженно получил место на полке, в дальнейшем тема будет изучаться дальше:

Вердикт:
Критиковать не изучив досконально прибор, не справедливо, как и хвалить. Но могу точно сказать — покупалось за свои деньги, и спасибо в данном случае компании Fnirsi, что этот осциллограф стоит немного, доступен для лёгкого (реально за полчаса разобраться что нажимать) старта, и самое главное — не запутанное меню.

Спасибо, что дочитали. Если есть советы, вопросы или уточнения — комментируйте, по возможности отвечу — прибор под рукой, плата генератора тоже.

Всем добра.
