Усилитель Ampapa D1 на базе микросхемы TPA3255 Замеры и прослушивание
Обзор усилителя Ampapa D1 от фирмы Douk Audio на базе специализированной микросхемы TPA3255. Куплено за свои (хотя не мной). Поэтому всё честно.
После тестирования и прослушивания мне захотелось себе такой. )))
1. Характеристики, описание
Распаковку я наверно пропущу.
Характеристики:
Бренд: Ampapa
Модель: D1
Аудио входы: RCA/TRS/Bluetooth 5.2
Аудио выход: Банановые розетки для динамиков / Pre-Out
Макс. выходная мощность: 300W*2 (4Ω)
THD+N: 0,002%
Диапазон частот: 20Hz-20KHz (±0.4dB)
Диапазон частот ВЧ фильтра: 30Hz-200Hz
Чип Bluetooth: QCC304X
Поддерживаемые кодеки Bluetooth: SBC/AAC/aptX/aptX-HD
Чувствительность входа: RCA 2V, TRS 4V
Соответствующее импеданс динамика: 4-8Ω
Диапазон регулировки ВЧ, НЧ: ±10dB
Напряжение питания: DC 24-48V/≥4A (5.5*2.5mm)
Размеры (Ш * Д * В): 155 * 124 * 42mm
Чистый вес: 742g
Ampapa D1 от Douk Audio Collaboration построен на известном чипе TPA3255.
Операционные усилители установлены в разъёмах DIP8, что позволяет выполнить тонкий тюннинг «под себя».
В коробке получаем:
— усилитель D1
— DC 48V 5A адаптер питания
— пульт ДУ
— антенна Bluetooth
— салфетка
— сертификат
— гарантия
— инструкция
— кабель джек ф3,5-3,5 для 12В управления (триггера)
Первое включение:
Внешний вид VU-индикаторов выбирается через меню.
Реально очень красиво. Ничем не хуже настоящий механических.
Подсветка внутри выглядит очень симпатично:
Цвет настраивается микропереключателями под прозрачной крышкой.
Вид сзади:
Крутилка под антеной — регулировка ВЧ фильтра перед основным каналом усилителя.
Используется, если на стереопару не требуется пропускать НЧ звуки (т.е. НЧ поступают на саб).
2. Прослушивание
Если быя был блогером я умел красиво описывать словами услышанное,
то здесь бы был хвалебный текст.
И потом в ответку сообщения типа такого:
Сетап для прослушивания:
плеер Asus -> ЦАП SMSL 1955+ (мод.) -> Ampapa D1 (подключение по кабелю) -> JBL E60
Если коротко, звук супер! Отличия от JLH1969M на уровне ощущений.
Регулировки НЧ/ВЧ проверил, но далее не использовал.
Блюпуп работает.
После прослушивания стало любопытно увидеть характеристики, которые так понравились на слух.
3. Замеры
Блок питание с нагрузкой 30 Ом:
Полный размах пульсаций уложился в 100 мВ. Имхо, очень хорошо.
Мощности БП для двух каналов недостаточно: 48*5 = 240 (Вт)
В то время только один канал потребляет 215 Вт:
Блок питания желательно заменить на 48В 10А, тогда получим честные 2*200Вт на 4 Ом.
Клиппинг получить не удалось, т.к. использовался ЦАП, у которого менее 2В RMS по выходу.
Но громкости хватило всем, даже соседям. ))
Операционные усилители NE5532 установлены в «кроватках», доступ к ним под прозрачной крышкой на верхней панели усилителя.
Проверка операционников по скорости нарастания:
9 В/мкс, что точно соответствует даташиту:
Так что торопиться менять операционники на какие-то другие не надо, ибо можно тупо поставить подделку.
Проверка скорости нарастания усилителя:
Если немного растянуть, то
Скромные 4 В/мкс. Немного, за то честно.
АЧХ плоская, как стол (регулировки НЧ/ВЧ не задействованы):
Ну и вишенка напоследок: замер THD.
Синус 1 кГц с ЦАПа SMSL по кабелю.
6 Вт на 4 Ом:
25 Вт на 4 Ом:
100 Вт на 4 Ом:
Значения менее 0,005% звуковая карта «не видит».
Так что результаты замеров усилителя — выше всяких похвал. Не ожидал я такого от класса Д.
4. Вместо заключения
Повторюсь: усилитель очень понравился.
В планах послушать другие операционники: в наличии есть пара OP275
и пара TL082
По результатам экспериментов добавлю информацию в обзор.
Всем мира и благополучия!
После тестирования и прослушивания мне захотелось себе такой. )))
1. Характеристики, описание
Распаковку я наверно пропущу.
Характеристики:
Бренд: Ampapa
Модель: D1
Аудио входы: RCA/TRS/Bluetooth 5.2
Аудио выход: Банановые розетки для динамиков / Pre-Out
Макс. выходная мощность: 300W*2 (4Ω)
THD+N: 0,002%
Диапазон частот: 20Hz-20KHz (±0.4dB)
Диапазон частот ВЧ фильтра: 30Hz-200Hz
Чип Bluetooth: QCC304X
Поддерживаемые кодеки Bluetooth: SBC/AAC/aptX/aptX-HD
Чувствительность входа: RCA 2V, TRS 4V
Соответствующее импеданс динамика: 4-8Ω
Диапазон регулировки ВЧ, НЧ: ±10dB
Напряжение питания: DC 24-48V/≥4A (5.5*2.5mm)
Размеры (Ш * Д * В): 155 * 124 * 42mm
Чистый вес: 742g
Ampapa D1 от Douk Audio Collaboration построен на известном чипе TPA3255.
Операционные усилители установлены в разъёмах DIP8, что позволяет выполнить тонкий тюннинг «под себя».
Наглый копипаст
Разработано для систем True 2.1: Регулируемый ВЧ фильтр 30-200 Гц удаляет низкие частоты с основного выхода, позволяя вашим стерео-динамикам сосредоточиться на средних и высоких с лучшей четкостью, в то время как PRE-OUT предлагает сигнал полного диапазона активным субвуферам, усилителям или активным динамикам.
Премиум-компоненты для превосходной верности: подключаемые операционные усилители NE5532 позволяют легко модернизировать через верхнюю стеклянную панель для долгосрочной гибкости. От чипа NJW1194, индукторов SAGAMI, медной платы 2 унции до адаптера питания GaN 48V / 5A каждый элемент выбирается для звуковой чистоты.
Разработанный для повседневного удобства: с помощью 12-вольтного триггера, инфракрасного дистанционного управления, односенсорного глушения и сброса Bluetooth, D1 упрощает вашу ежедневную настройку аудио. Толкое настройте свой звук с помощью контроля тона ±10 дБ, в то время как внутреннее RGB-освещение добавляет изысканное, современное сияние. Наслаждайтесь беспрепятственной работой от начала до конца.
В: Могу ли я заменить операционные усилители в D1?
A: Да, D1 использует подключаемые 2PCs NE5532 операционные усилители, которые могут быть заменены нормальными двойными операционными усилителями, такими как 2604/2134/muses02 и т.д. Перед заменой, пожалуйста, отключите питание, обеспечите правильную ориентацию и питание только после подтверждения правильной установки.
В: Почему один VU-метр и дисплей спектра не работают должным образом?
Ответ: В режиме двойного измерителя VU оба измерителя показывают уровни аудио для левого и правого каналов отдельно. В одном VU-метре и режиме спектра D1 обнаруживает только вход левого канала. Если подключен только правой канал, VU-метр и дисплей спектра не будут работать.
Вопрос: влияет ли высокопропускный фильтр на сигнал Pre-Out?
A: Нет, фильтр с высоким проходом применяется только к выходу динамика. Pre-Out обеспечивает сигнал полного диапазона.
В: Синхронизируются ли управление громкостью и тоном Pre-Out с выходом динамика?
О: Да.
В: Нормально ли для D1 нагреваться во время работы?
A: Усилетельный чип TPA3255 D1 рассеивает тепло через контакт с шасси. Нормально, что шасси нагревается во время работы. Это не влияет на производительность или срок службы D1. Пожалуйста, разместите D1 в хорошо вентилируемой области и избегайте укладывания устройств или блокирования вентиляции.
В: Для чего я должен использовать вход триггера 12 В?
A: 12V триггерный вход предназначен для использования с предусилителями или DAC, которые имеют выход триггера для достижения синхронного включения и выключения. Пожалуйста, не используйте этот порт в качестве аудио входа или подключите его к источнику питания, так как это может повредить D1.
В: Какое требуется источник питания для D1?
A: D1 требует входного напряжения DC 24-48V (≥4A). Пожалуйста, используйте поставленный адаптер питания для оптимальной производительности. lf используя источник питания третьей стороны, убедитесь, что он соответствует требуемым спецификациям напряжения и тока.
В: Почему пульт дистанционного управления не включает батареи?
A: Пульт дистанционного управления может не включать батареи (AAA * 2). Пожалуйста, приготовите их сами.
Премиум-компоненты для превосходной верности: подключаемые операционные усилители NE5532 позволяют легко модернизировать через верхнюю стеклянную панель для долгосрочной гибкости. От чипа NJW1194, индукторов SAGAMI, медной платы 2 унции до адаптера питания GaN 48V / 5A каждый элемент выбирается для звуковой чистоты.
Разработанный для повседневного удобства: с помощью 12-вольтного триггера, инфракрасного дистанционного управления, односенсорного глушения и сброса Bluetooth, D1 упрощает вашу ежедневную настройку аудио. Толкое настройте свой звук с помощью контроля тона ±10 дБ, в то время как внутреннее RGB-освещение добавляет изысканное, современное сияние. Наслаждайтесь беспрепятственной работой от начала до конца.
В: Могу ли я заменить операционные усилители в D1?
A: Да, D1 использует подключаемые 2PCs NE5532 операционные усилители, которые могут быть заменены нормальными двойными операционными усилителями, такими как 2604/2134/muses02 и т.д. Перед заменой, пожалуйста, отключите питание, обеспечите правильную ориентацию и питание только после подтверждения правильной установки.
В: Почему один VU-метр и дисплей спектра не работают должным образом?
Ответ: В режиме двойного измерителя VU оба измерителя показывают уровни аудио для левого и правого каналов отдельно. В одном VU-метре и режиме спектра D1 обнаруживает только вход левого канала. Если подключен только правой канал, VU-метр и дисплей спектра не будут работать.
Вопрос: влияет ли высокопропускный фильтр на сигнал Pre-Out?
A: Нет, фильтр с высоким проходом применяется только к выходу динамика. Pre-Out обеспечивает сигнал полного диапазона.
В: Синхронизируются ли управление громкостью и тоном Pre-Out с выходом динамика?
О: Да.
В: Нормально ли для D1 нагреваться во время работы?
A: Усилетельный чип TPA3255 D1 рассеивает тепло через контакт с шасси. Нормально, что шасси нагревается во время работы. Это не влияет на производительность или срок службы D1. Пожалуйста, разместите D1 в хорошо вентилируемой области и избегайте укладывания устройств или блокирования вентиляции.
В: Для чего я должен использовать вход триггера 12 В?
A: 12V триггерный вход предназначен для использования с предусилителями или DAC, которые имеют выход триггера для достижения синхронного включения и выключения. Пожалуйста, не используйте этот порт в качестве аудио входа или подключите его к источнику питания, так как это может повредить D1.
В: Какое требуется источник питания для D1?
A: D1 требует входного напряжения DC 24-48V (≥4A). Пожалуйста, используйте поставленный адаптер питания для оптимальной производительности. lf используя источник питания третьей стороны, убедитесь, что он соответствует требуемым спецификациям напряжения и тока.
В: Почему пульт дистанционного управления не включает батареи?
A: Пульт дистанционного управления может не включать батареи (AAA * 2). Пожалуйста, приготовите их сами.
В коробке получаем:
— усилитель D1
— DC 48V 5A адаптер питания
— пульт ДУ
— антенна Bluetooth
— салфетка
— сертификат
— гарантия
— инструкция
— кабель джек ф3,5-3,5 для 12В управления (триггера)
Первое включение:
Внешний вид VU-индикаторов выбирается через меню.Реально очень красиво. Ничем не хуже настоящий механических.
Подсветка внутри выглядит очень симпатично:
Цвет настраивается микропереключателями под прозрачной крышкой.Вид сзади:
Крутилка под антеной — регулировка ВЧ фильтра перед основным каналом усилителя.Используется, если на стереопару не требуется пропускать НЧ звуки (т.е. НЧ поступают на саб).
2. Прослушивание
Если бы
то здесь бы был хвалебный текст.
И потом в ответку сообщения типа такого:
Сетап для прослушивания:
плеер Asus -> ЦАП SMSL 1955+ (мод.) -> Ampapa D1 (подключение по кабелю) -> JBL E60
Если коротко, звук супер! Отличия от JLH1969M на уровне ощущений.
Регулировки НЧ/ВЧ проверил, но далее не использовал.
Блюпуп работает.
После прослушивания стало любопытно увидеть характеристики, которые так понравились на слух.
3. Замеры
Блок питание с нагрузкой 30 Ом:
Полный размах пульсаций уложился в 100 мВ. Имхо, очень хорошо.Мощности БП для двух каналов недостаточно: 48*5 = 240 (Вт)
В то время только один канал потребляет 215 Вт:
Блок питания желательно заменить на 48В 10А, тогда получим честные 2*200Вт на 4 Ом.Клиппинг получить не удалось, т.к. использовался ЦАП, у которого менее 2В RMS по выходу.
Но громкости хватило всем, даже соседям. ))
Операционные усилители NE5532 установлены в «кроватках», доступ к ним под прозрачной крышкой на верхней панели усилителя.
Проверка операционников по скорости нарастания:
9 В/мкс, что точно соответствует даташиту:Так что торопиться менять операционники на какие-то другие не надо, ибо можно тупо поставить подделку.Проверка скорости нарастания усилителя:
Если немного растянуть, тоСкромные 4 В/мкс. Немного, за то честно.АЧХ плоская, как стол (регулировки НЧ/ВЧ не задействованы):
Ну и вишенка напоследок: замер THD.
Синус 1 кГц с ЦАПа SMSL по кабелю.6 Вт на 4 Ом:
25 Вт на 4 Ом:100 Вт на 4 Ом:Значения менее 0,005% звуковая карта «не видит».Так что результаты замеров усилителя — выше всяких похвал. Не ожидал я такого от класса Д.
4. Вместо заключения
Повторюсь: усилитель очень понравился.
В планах послушать другие операционники: в наличии есть пара OP275
и пара TL082
По результатам экспериментов добавлю информацию в обзор.Всем мира и благополучия!
Самые обсуждаемые обзоры
| +96 |
4502
280
|
| +63 |
3144
53
|
| +55 |
2619
46
|
PS стоит бп от проф оборудования 48Вх20А
На али немного дешевле.
Спасибо :)
Смотри, что есть на AliExpress! O-NOORUS D3 PRO стереоусилитель за 14 409₽ — уже со скидкой -24%
ali.click/twq9r8
но что-то как часто пишут про китайцев с hdmi не все хорошо.
я, конечно могу представить, но все таки, сзади-то что?
хочу к ноуту поставить. звуковуха внешняя нужна?
Заказал, а жду.
Еще Edifier тут проскакивали в районе живешь 13К ₽ если мне память не изменяет
внешняя звуковая к ним не нужна
Не хватает фото что под стеклом.

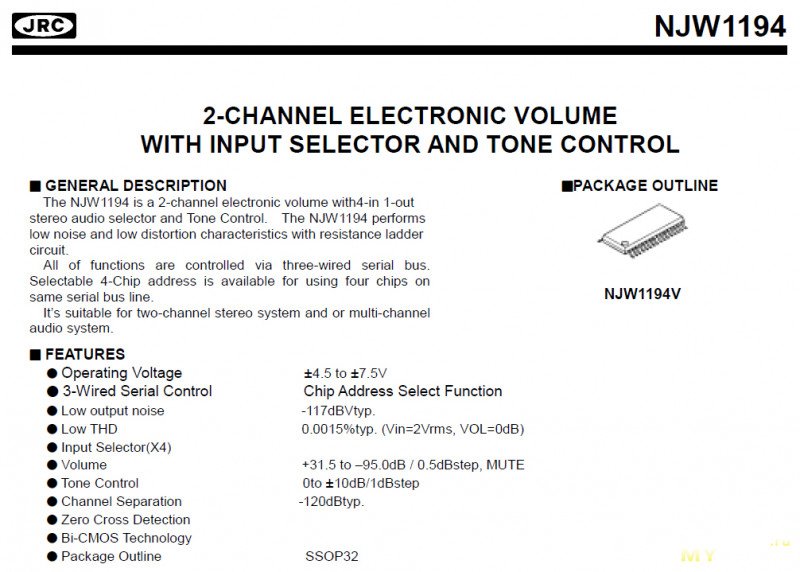

Но самое интересное — микросхема-регулятор уровня и тембров NJW1194.
