Измерительный пинцет FNIRSI LCR-ST1

  1. Цена: 2196 рублей
  2. Перейти в магазин

Данный инструмент служит для быстрой и удобной диагностики SMD компонентов электронных плат. infino в конце августа уже публиковал экспресс-обзор этой модели, но я решил немного его дополнить дополнительными измерениями с помощью горсти компонентов и сравнить показатели с другими инструментами(не поверенными, но довольно точными).

Характеристики

Тип устройства: LCR измеритель SMD компонентов
Модель: LCR-ST1
Дисплей: цветной, диагональ 1.14″
Управление: механические кнопки и поворотное колесо
Диапазон измерения емкости: 1pF — 22mF
Диапазон измерения индуктивности: 1μH — 10H
Диапазон измерения сопротивления: 10mΩ — 10MΩ
Точность измерений: 0.5-5% в зависимости от частоты и диапазона
Тест диодов: 0.7 В
Дополнительные параметры: ESR, D value, Q value, Z value, X value
Измерительный сигнал: AC синусоидальный 100 Гц, 1 кГц, 10 кГц, 0.3/0.6/1В
Аккумулятор: 3.7 В, 250 мАч
Зарядка: Type-C, 5 В 1 А
Масса: 41 г.
Размеры: 150х28х19 мм

Распаковка и внешний вид

Как всегда, фнирси заматывают маленькие коробочки в пупырчатую пленку и закидывают их в более крупные.

Основная упаковка с красочным принтом, сзади есть краткие характеристики.

Внутри находится футляр на молнии, в который всё аккуратно уложено.

В комплекте помимо пинцета есть кабель Type-C для зарядки и передачи данных, инструкция, металлическая пластинка с двусторонним скотчем и дополнительные изогнутые губки, которые легко меняются без использования отвертки.

Сверху находится качелька управления, разъем Type-C на торце. Сзади имеется магнитная площадка, насколько я понял, комплектная пластинка служит для удобной фиксации корпуса на вертикальной поверхности рабочей зоны.

Нажатие на качельку перекидывает по подпунктам быстрой настройки, а наклон влево или вправо корректируют их. Во многих обзорах все указывают тестовое напряжение 0.3В и 0.6В, но если сместить рычаг не вправо, а влево, можно увеличить его до 1В. На выбор частота 100 Гц, 1 кГц и 10 кГц. При удержании кнопки можно вынести на экран один из дополнительных параметров D, Q, X или Z.

Кнопка «M» служит для фиксации показаний, долгий тап вызывает меню основных настроек, среди которых смена языка, громкости, яркости, таймер автовыключения, сброс настроек и информация о прошивке.

В автоматическом режиме LCR-ST1 может отличить резистор от конденсатора, так что на измерение индуктивности необходимо переключаться вручную.

У меня есть небольшой набор, из которого я выбрал образцы номиналом 1, 10 и 100мкГн. Показания сравнивал с DSO-TC3 и они оказались довольно близки, правда индуктивность 10мкГн никак не хотела определяться тестером.

Резисторов так же была целая горсть, в описании указан допуск 1%, вот только обычно за забором дрова, а не то, что на нем написано, так что больших надежд не питал. Но оказалось, что всё не так плохо и все образцы оказались очень близки к маркировке, думаю тут вопросов нет.

Конденсаторы были только от 10нФ, так что не смог проверить точность на совсем маленьких значениях. С другой стороны, я с ними сталкивают примерно никогда.

По сравнению с тестером, пинцет несколько занижает показания и не понятно что из этого правильнее, т.к. номинальное значение находится где-то между ними. Но в любом случае, всё в пределах указанной в характеристиках погрешности.

Самый большой конденсатор 680мкФ посчитало идеально, при чем я не вылавливал значение, пока оно снижалось с 700 до 650мкФ, а просто сфотографировал. Небольшая «раскачка» конечно была, но в пределах разумного. Так что ёмкость измеряет быстро и точно.

В режиме проверки диодов я переключился на напряжение 1В, при других значениях на экране было 0L. В этом же режиме работает и прозвонка, звук появляется моментально после смыкания губок, а значок меняется на изображение резистора. Сопротивление показывает в районе 3мОм.

Синхронизация с ПК

При подключении пинцета к компьютеру, в устройствах появляется накопитель объемом 232КБ, в корне которого формируется csv файл с разделителем. Данные сюда записываются только при фиксации значения нажатием на кнопку «M».

На первый взгляд ничего не понятно, но можно рассортировать текст по столбцам как я сделал справа и станет намного информативнее.

Что внутри

Судя по всему, корпус фиксируется на защелках, поэтому не стал его разбирать, чтобы ничего не испортить, но надеюсь infino не против, если я позаимствую пару фото из его обзора.



Итоги

У меня ранее не было подобного инструмента, т.к. не было нужды и хватало обычного мультиметра, но компоненты электронных плат становятся всё меньше и фиксировать их классическими щупами становится очень непростой задачей. Тут же просто поднимаешь нужный элемент за контактную площадку как обычным пинцетом и видишь его характеристики, после чего сразу можно разместить его на месте пайки. Да и «коротыши» в режиме прозвонки искать им очень удобно, вторая рука остается свободной.

Для моих нужд точности вполне достаточно, тут особых претензий нет. Единственное чего не хватает, это измерения напряжения, но может добавят в следующей версии.

Купон ST12020 дает скидку 100 рублей.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

Планирую купить +12 Добавить в избранное
+39 +53
свернутьразвернуть
Комментарии (67)
RSS
+
avatar
+1
Судя по всему, корпус фиксируется на защелках, поэтому не стал его разбирать,
А вот зря. Уже попадались комментарии, что следовало бы отмыть флюс с платы.
+
avatar
+1
  • ResSet
  • 19 сентября 2024, 10:02
А вот зря. Уже попадались комментарии, что следовало бы отмыть флюс с платы.
Если бы он чудил, полез отмывать, но ничего подозрительного не заметил в измерениях или поведении, так что не стал рисковать. Я себя знаю, одну-две защелки мог бы свернуть )
+
avatar
0
  • ResSet
  • 19 сентября 2024, 10:21
В моем случае прямые щупы сразу стояли, но у согнутых резьба нормальная. Может в новых партиях поправили этот косяк )
+
avatar
0
на счет парти не знаю, я получал в аналогичной пенопластовой упаковке от того же продавца.
Прямые щупы стояли, но один не затягивался. С кривыми проблем не было.
+
avatar
0
  • ResSet
  • 19 сентября 2024, 10:47
У них всегда в пенопластовой коробке мелочевка приходит )
+
avatar
0
в прошлый заказ тестера сопротивления аккумуляторов заказ пришел от него в картонной коробке.
Хотя согласен, он бы в ту пенопластовую не поместился
+
avatar
+1
  • ResSet
  • 19 сентября 2024, 10:51
Да, мелкое в пенопласт пакуют, а крупное обматывают пупыркой и в другую коробку кладут. Хороший подход, т.к. обычно в отличном состоянии приходит и не стыдно дарить )
+
avatar
0
Там винт из диэлектрика.
+
avatar
0
  • ResSet
  • 19 сентября 2024, 14:57
Но это же не принципиально, можно подобрать и металлический при желании )
+
avatar
0
Возможно и не принципиально, а возможно это жжж не спроста.

Наконечник прижимается к метализированной подложке щупа. С противоположной стороны щупа тоже метализированная подложка. Пинцета сейчас нет при мне, но я думаю что с внешней стороны метализация соединена с «общим». Т.е. если закрутить металлический винт, то он закоротит «общий» на измерительный провод.
+
avatar
0
  • ResSet
  • 19 сентября 2024, 21:13
У меня есть четыре 3Д принтера на этот случай )
+
avatar
0
Так то хватит и одного.
+
avatar
0
  • ResSet
  • 19 сентября 2024, 22:31
В теории абс-лайк смолой на фотополимерном должно нормально получиться, зато Carbon на FDM будет интереснее смотреться, так что перебрать можно. Мне всё же кажется, что и металлический будет нормально работать. Я тоже обратил внимание, что текстолитовую прослойку сделали, но не понятно зачем, ведь дополнительных контактов нет, только губки касаются выводов тестируемых элементов.
+
avatar
+2
но если сместить рычаг не вправо, а влево, можно увеличить его до 1В
Это у заводской «дефолтной» версии 1.2 можно.
А на обновленной версии прошивки 1.5 не можно. Там только 0,3 и 0,6
+
avatar
0
  • ResSet
  • 19 сентября 2024, 10:19
Хм, интересно зачем так сделали. Хотя я замечал, что при 1В показания очень сильно отличались, зато диоды можно жирнее проверять )
+
avatar
+6
  • sfn
  • 19 сентября 2024, 10:50
Два обзора уже было, у infino самый полный, что ещё можно добавить? Насчёт 1 в. — дезинформация, нет этого режима в последней прошивке. И, похоже, не будет. Вы даже прошивку не обновили в желании показать измерение двух резисторов и двух конденсаторов. Зачем в третий круг те же обзоры запускать. Или отрабатывать чего то надо?
+
avatar
0
  • ResSet
  • 19 сентября 2024, 10:58
Два обзора уже было, у infino самый полный
Видимо Вы не очень внимательно читали обзор infino или мой. Он замерял конденсаторы маленького номинала, т.к. они у него они более ходовые, а так же пару резисторов 10mΩ и 1om. Я расширил диапазон ёмкости до 680мкФ, сопротивления до 1МОм и добавил проверку индуктивности.
Вы даже прошивку не обновили в желании показать измерение двух резисторов и двух конденсаторов
Прошивку я не обновил, т.к. не увидел глобальных изменений и в новой версии исчезает 1В. Компонентов было больше, Вы бы это заметили, прочитав обзор перед тем как писать комментарий )
+
avatar
0
Смотри, что есть на AliExpress! FNIRSI LCR-ST1 Мини-умный пинцет LCR SMD ESR тестер сопротивления емкости индуктивность непрерывность диод тест инструменты для измерения за 2 323 ₽ — уже со скидкой -54%
sl.aliexpress.ru/p?key=7qehrTh
+
avatar
+2
вы серьезно?
+
avatar
0
  • ResSet
  • 19 сентября 2024, 11:25
Ссылка ведет на аналогичный лот, только купон не применяется и выходит дороже.
+
avatar
0
  • Sintetik
  • 19 сентября 2024, 12:08
Но есть экспресс доставка. Для тех кому хочется побыстрее, это важно.
+
avatar
+1
  • ResSet
  • 19 сентября 2024, 12:31
Хм, в момент публикации по моей ссылке так же было 2 вида доставки. Видимо закончились на местном складе )
+
avatar
+1
  • Sintetik
  • 19 сентября 2024, 12:46
Да уж, все быстро меняется. По вашей ссылке уже и местной доставки нет и дороже почти на 800 рублей. Хотя судя по всему это один и тот же магазин.
+
avatar
+1
  • ResSet
  • 19 сентября 2024, 12:57
Вы правы, это один и тот же магазин, заменил ссылку на более выгодную. Видимо на один лот акцию закинули, а на втором что-то пошло не так )
+
avatar
+1
  • ResSet
  • 19 сентября 2024, 13:15
Написал продавцу, в итоге дали купон и для второй ссылки, обновил его в конце обзора )
+
avatar
+8
Кузьмич, ты что, финский усвоил? ©
+
avatar
0
  • Sintetik
  • 19 сентября 2024, 12:05
Судя по всему, корпус фиксируется на защелках, поэтому не стал его разбирать, чтобы ничего не испортить, но надеюсь infino не против, если я позаимствую пару фото из его обзора.
Fnirsi уже разобрали, любопытно было бы узнать об аппаратной совместимости с его близнецом от ZOYI.
+
avatar
+1
в обзоре Инфино ZOYI обсуждали
+
avatar
0
  • mzr910
  • 19 сентября 2024, 18:16
платы разные а конструкция схожая
+
avatar
0
  • Sintetik
  • 19 сентября 2024, 23:35
Ну, «схожая» это не серьезно. Даже один GPIO имеющий разное назначение ставит крест на программной совместимости.
+
avatar
0
но я решил немного его дополнить дополнительными измерениями с помощью горсти компонентов и сравнить показатели с другими инструментами(не поверенными, но довольно точными
хорошо, это полезно. В вашей версии уже поправили переворот для левой руки?
+
avatar
0
  • ResSet
  • 19 сентября 2024, 13:16
В вашей версии уже поправили переворот для левой руки?
У меня прошивка 1.2 )
+
avatar
0
ясно
+
avatar
+3
  • ResSet
  • 19 сентября 2024, 13:24
Перепроверил логи прошивок, ничего насчет автоповорота нет, но в саппорте говорили, что постараются добавить в будущем )
LCR-ST1-V1.5-20240827
1. Repair the logic of automatic shutdown setting
2. Add the function of identifying the direction of diode

LCR-ST1-V1.4-20240803
1. Repair the abnormal progress of resistance measurement in some intervals

LCR-ST1-V1.3-20240725
1. Repair some problems of diodes
+
avatar
+4
Ну они могут и добавить… в будущем девайсе
+
avatar
+1
умел бы он на высокой частое измерять, чтобы компоненты не выпаявыть, а так…
+
avatar
+1
  • ResSet
  • 19 сентября 2024, 13:31
В любом случае выпаивать надежнее, да и сильный разброс номинала при 10кГц же можно будет заметить?
+
avatar
+2
  • mzr910
  • 19 сентября 2024, 18:21
высокая частота для этого не нужна, в схеме мерять надо очень низким напряжением
+
avatar
0
  • Vingrad
  • 19 сентября 2024, 13:36
Сегодня получил, хотя есть уже НВ-14 и самодельный с Кота, но интересно стало сравнить.
+
avatar
0
  • IGeras
  • 19 сентября 2024, 20:39
Што?? ОПЯТЬ???
+
avatar
+6
  • ResSet
  • 19 сентября 2024, 21:12
Два обзора за два месяца, а удивляетесь так, как будто базеус пятый павербанк за неделю занес )
+
avatar
+6
Два дня назад получил этот пинцет. Я доволен, правда другие в руках не держал и сравнить нет возможности. А вот с приборами на атмеге сравнил. Измерения делает мгновенно. Плохие конденсаторы в авто режиме показывает резистором, при измерении в С ёмкость в 4-5 раз меньше номинала. Два дня занимался ремонтом БП на 24 в, подготовка к отопительному сезону, их у нас сотни. Даже не выпаивая показания меньше процентов на 5, легко ориентироваться. Вчера смотрел осциллографом сигналы на пинцете, всё как и писали парни в обзорах. А вот показания самого пинцета интересные! Посмотрите как меняется ёмкость и сопротивление щупа от частоты измерения и положения делителя. Вызывает сомнения что данный щуп, заявлено 100 мГц, адекватно покажет картинку.
При получении на почте посылка просто убила своими размерами! Но за то всё цело и не помято. Пинцет теперь в работе каждый деньЮ другими ESR пользуюсь лишь для контрольной проверке (для сравнения).
+
avatar
0
  • moyemail
  • 20 сентября 2024, 11:07
Защита от неразряжённого конденсатора на борту??
+
avatar
+2
  • ResSet
  • 20 сентября 2024, 11:44
Я не рискнул проверить, да и по привычке всегда разряжаю перед проверкой.
+
avatar
+3
Только разряжать!!! Думаю, у вас руки не обломятся от «тяжести» разрядить конденсаторы. Просто это надо взять за правило. Я наклеил на приборы надписи. первый прибор собирал сам на Nano 3.0, раза три менял платы. То электрики без ведома возьмут, и своих хватало.
пинцетом проверяю в схеме, результат порадовал.
+
avatar
+1
  • IGeras
  • 20 сентября 2024, 19:56
Нет, защиты там нет. Так что разряжать.
+
avatar
0
Страшно представить количество и какачество полезной информации в предыдущем «экспресс-обзоре»
+
avatar
+2
Показания сравнивал с DSO-TC3 и они оказались довольно близки
В 10 раз? ))

+
avatar
+1
  • ResSet
  • 20 сентября 2024, 23:46

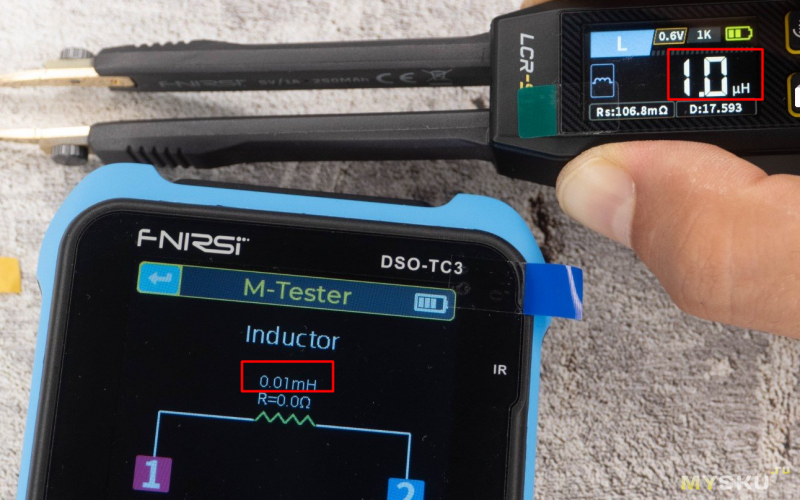

Ну, TC-3 показал минимально возможное значение, он в мкГн считать не умеет. Но отмазка так себе, на самом деле я не заметил, что не хватает еще одного нуля ))
+
