Сетевой фильтр «Старт» SP 4x1 2USB ZVT и его роль в защите от скачков напряжения

На текущий момент у нас уже появилась зависимости от электронных устройств, в связи с чем стабильность и безопасность электроснабжения становятся для нас критичными факторами. Многие вспомнят, что пару десятков лет назад наличие нескольких розеток в доме было вполне удовлетворительным, сегодня это число увеличилось многократно. В таких условиях сетевые фильтры выходят на первый план, предлагая не просто «розетки», а целый комплекс решений для обеспечения защиты устройств от внешних электрических воздействий. В этой статье речь пойдет о сетевом фильтре под маркой «Старт», его технических характеристиках, функциональности и надежности.

Упаковка и комплект поставки

Сетевой фильтр «Старт» SP 4x1 2USB ZVT поставляется в компактной коробке, сопровождающейся информацией об устройстве.
Форм-фактор устройства выполнен из ударопрочного и термостабильного полимера, что обеспечивает его высокую стойкость к физическим воздействиям. Верхняя часть устройства дополнена пятью розетками с заземляющими контактами и интегрированным переключателем питания.
В нижней части корпуса размещены крепежные отверстия, предусмотренные для монтажа на вертикальные поверхности, а также саморезы, фиксирующие конструкцию. Возможность фиксации на вертикальной поверхности добавляет дополнительную универсальность при выборе места размещения устройства.
Для многих будет интересно увидеть внутренние компоненты устройства. Силовой кабель обладает оптимальным сечением в 0.72-0.75 мм и выполнен из меди. Для предотвращения механических повреждений кабеля применена эластичная муфта, обеспечивающая надежное соединение с корпусом фильтра. Контактные элементы выполнены из латуни, что предотвращает окисление и продлевает срок эксплуатации устройства.
Одним из ключевых элементов фильтра является варистор, служащий своего рода «диодом напряжения», суть работы которого заключается в том, что в условиях номинального напряжения варистор имеет высокое сопротивление, но при скачках напряжения его сопротивление резко снижается, эффективно абсорбируя избыточную электроэнергию и предотвращая ее проникновение в подключенные устройства.

Функциональные особенности и тестирование

Перед тем, как преступить к испытаниям, рассмотрим ключевые особенности данного сетевого фильтра. Дизайн устройства включает в себя пять электрических розеток с заземлением, кабель с оптимальной длиной 1,5 метра и перегибоустойчивой изоляцией, а также предельную мощность в 2.2 кВт (10 А/220 В). Устройство функционирует на номинальном напряжении 250 В и частоте 50 Гц, что гарантирует его универсальность в совместимости с большинством электросетей.
Производитель гарантирует уровень защиты IP20, предоставляя таким образом защиту от внешних частиц, в том числе пыли. Это делает устройство хорошо подходящим для использования в закрытых помещениях. Система обладает интегрированной защитой от всплесков напряжения и перегрузок. В случае превышения максимально допустимой нагрузки, автоматический выключатель обеспечит отключение электропитания, минимизируя риск повреждения подключенных устройств и самого фильтра.
Что касается конструкционных материалов, корпус устройства изготовлен из ударопрочного и огнестойкого полимера, обеспечивая таким образом дополнительный уровень безопасности.
Мы провели серию экспериментов, чтобы оценить работоспособность устройства.
Работа под нагрузкой
На начальном этапе к сетевому фильтру были подключены два электрических кипятильника с индивидуальной мощностью в 1 кВт каждый. Общая потребляемая мощность достигла 2.0 кВт. Длительность теста составила 15 минут, и устройство успешно справилось с задачей без симптомов перегрева.

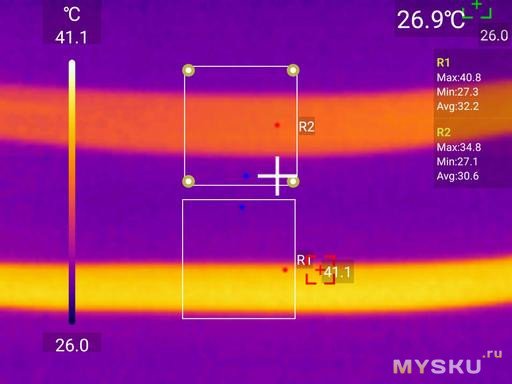

Через пятнадцать минут рабочего процесса была проведена оценка температурного режима кабеля и корпуса при помощи инфракрасного тепловизора. Предварительные результаты не вызвали нареканий. Верхняя граница температуры повысилась, что ожидаемо при работе на максимальных мощностях.
Тест на устойчивость к перегрузкам
Для оценки защитных механизмов от перегрузки был использован ТЭН с мощностью в 3.2 кВт. В условиях превышенной нагрузки фильтр надежно отсекал электропитание, эффективно обеспечивая защиту подключенных устройств.
Проверка системы заземления
Функциональность заземления была проверена с помощью мультиметра в режиме измерения переменного напряжения. Процедура включала в себя замеры между фазой и нулевым проводником, а затем с заземляющим проводником. Полученные показания демонстрировали консистентность, подтверждая надежность системы заземления.

Заключение

Можно говорить, что сетевой фильтр под маркой «Старт» SP 4x1 2USB ZVT заслуживает внимания как вполне надежное устройство для защиты вашей электронной аппаратуры. После изучения и серии испытаний можно говорить, что заявленные характеристики соответствуют действительности, и подтверждают высокую эффективность данного продукта в сфере электромагнитной совместимости и подавления помех.
В ходе тестов на максимальную электрическую нагрузку, «Старт» продемонстрировал работоспособность, не подведя даже при критических уровнях потребления электроэнергии. Это говорит о способности компонентов выдержать напряженные рабочие условия. Следует отметить, что сетевой фильтр «Старт» является универсальным решением и подходит для различных сценариев использования: как в бытовых условиях, так и в офисных пространствах. В обоих случаях он обеспечивает стабильную работу устройств, защищая их от внешних электрических воздействий.
