Пять знаков после запятой и 600 Ватт в кармане: тестим тестер Brihere B10

Обзор максимально простого, но современного тестера, новый «доктор» в белом. Обзор, тесты и вскрытие.


Приветствую.

Много тестеров не бывает, как известно — за не великие деньги с цветным и большим экраном так и вообще дефицит (тот же KWS-2303C, например, мелкий). Заказал не думая:

Чек

Мне он обошелся в 300+ (весной), сейчас цена подросла.

USB — тестер «Brihere B10» (Type-C) — обзор.

Оглавление:

1. ТТХ
2. Внешний вид, первые впечатления, тестовое включение.
3. Разборка.
4. Итоги.

#1. Заявленные технические характеристики (ТТХ):

Интерфейс	Type-C (вход/выход)
Поддержка двунаправленного измерения тока	Есть
Диапазон напряжения	от 4.5 В до 50 В (точность 0.01 В)
Диапазон тока	от 0.00 до 6.0 А (заявлен кратковременный пик до 12.0 А)
Максимальная мощность	до 600 Вт.
Дисплей	Цветной IPS экран 0.85"
Грави-датчик	Есть (автоповорот на 4 стороны)
Память и подсчет	Емкость (мАч), энергия (Втч), время сессии, температура встроенного процессора.

Размеры:

#2. Внешний вид, первые впечатления, тестовое включение.

Девайс приехал в скромном пластиковом зип-пакете:

Инструкция:

Корпус выполнен из белого матового пластика. Сборка плотная, на лицевой панели логотип Brihere и небольшой, но яркий 0.85-дюймовый экран:
Разъемы Type-C (папа с одной стороны, мама с другой) сидят в корпусе жестко, не люфтят.

***

При подключении источника — загрузка:

***

Можно настроить яркость:

***

Таймер отключения экрана (после завершения подсчёта) 5 секунд:

Важно — данные хранятся внутри, даже если отключить источник. Активируются либо нажатием любой кнопки, либо подключением источника.

***

Цветной или ч/б экран — меняется зажатой кнопкой (со значком «кувырком»):
Что немного непривычно — столы сами меняются раз в минуту примерно, чередуясь… Некомфортное.

***

На промо-картинках к тестеру гордо красуется надпись «Four-way rotary screen»:

Но...Никакого встроенного гироскопа или G-сенсора тут нет. Слово «rotary» здесь означает лишь то, что интерфейс в принципе умеет поворачиваться на все 4 стороны.

Делается это вручную — с помощью единственной физической кнопки на корпусе (верхняя, "•••"). Нажали — картинка перевернулась на 90 градусов:

***

Инженерные плюшки — калибровка «нуля».
Помимо обычного подсчета ампер-часов, в прошивку Brihere B10 завезли очень взрослую функцию — Zero No-load Current (обнуление тока холостого хода):

***

Тест на точность, включение по одиночке:

На нагрузке накручен 1А, в качестве источника ЗУ дешевое, на 5V 2A.

Триггеров в тестере Brihere B10 к сожалению нет, для добрых ватт пришлось зацепить Power Z KM003C перед испытуемым:

Как же без группового фото:

***

В комментариях спросили как насчёт «больших» токов, ок.

Стенд: Atorch DL24 + его плата триггеров + тестер + ЗУ от ноутбука 60W (max 3.25A):

Спустя 10 минут:

***

#3. Разборка.

Корпус без защёлок и клея:
***
***
***
Экран сзади:

К сожалению он припаян, поэтому дальнейшие фото будут «как получится»:

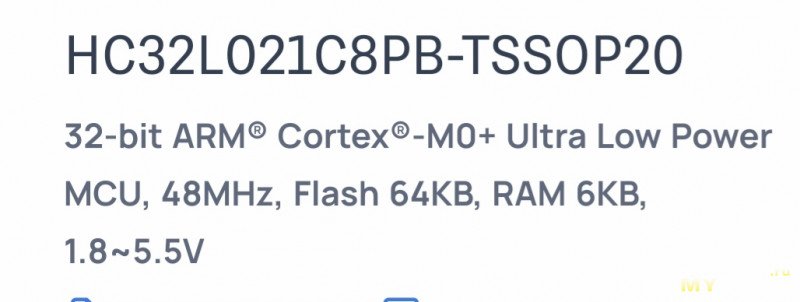

HC32L021C8PB

H6601

CN333ST5

И общий план:

***

#4. Итоги.

Плюсы:
Выбор между цветным и ч/б экраном.
Настройка яркости.

Околоминус:
Смена столов. По мне фиксированный удобнее (возможно это личное, поэтому не критично).

Мне этот тестер понравился — в первую очередь простотой. Он так и просится его приколхозить например к зарядке li-ion вместо столбика светодиодов или внутрь (а это уже сложнее, поэтому в теории) самодельного «ЛБП из того что было».

Спасибо за внимание.
