Приобрели для предприятия электрический маркировочный станоночек (на шильдах набивать данные).
В принципе станок ничего сложного из себя не представляет, подключается к компьютеру. В программе (ThorX6), задаются необходимые для вывода данные (текст, цифры и т.п.)
И станок иглой гравирует на подложенной пластине.
В мае этого года (чуть меньше 2х лет прошло), станок перестал гравировать. Программа отправляет данные, но станок молчит.
Полез внутрь, и увидел такую картину.
Большая зеленая плата, основной контроллер с драйверами шаговиков, маленькая зеленая плата — генератор колебаний гравировальной иглы, и интересная маленькая синяя плата, вначале было подключено 2 разъема (сразу не догадался сфотографировать).
На плате присутствует часовой кварц, а снизу батарейка cr2032, какой то мк и микруха похожая на часы реального времени. На один разъем приходит питание с кнопки, со второго разъема, питание идет на основную плату (плюс идет напрямую, а минус через транзистор). Очень похоже на какой то таймер )
В общем, питание с кнопки пустил напрямую на основной контроллер (надо быть внимательным, на синей платы, на входе и выходе — распиновка зеркальная). Станок заработал.
Ну и по традиции муськи, наша заводская кошка, постоянно помогает в ремонтах )
Перейти в магазин
Приобрели для предприятия электрический маркировочный станоночек (на шильдах набивать данные).
В принципе станок ничего сложного из себя не представляет, подключается к компьютеру. В программе (ThorX6), задаются необходимые для вывода данные (текст, цифры и т.п.) И станок иглой гравирует на подложенной пластине.
В мае этого года (чуть меньше 2х лет прошло), станок перестал гравировать. Программа отправляет данные, но станок молчит.
Полез внутрь, и увидел такую картину.
Большая зеленая плата, основной контроллер с драйверами шаговиков, маленькая зеленая плата — генератор колебаний гравировальной иглы, и интересная маленькая синяя плата, вначале было подключено 2 разъема (сразу не догадался сфотографировать).На плате присутствует часовой кварц, а снизу батарейка cr2032, какой то мк и микруха похожая на часы реального времени. На один разъем приходит питание с кнопки, со второго разъема, питание идет на основную плату (плюс идет напрямую, а минус через транзистор). Очень похоже на какой то таймер )В общем, питание с кнопки пустил напрямую на основной контроллер (надо быть внимательным, на синей платы, на входе и выходе — распиновка зеркальная). Станок заработал.
Ну и по традиции муськи, наша заводская кошка, постоянно помогает в ремонтах )
Дополнительная информация
Самые обсуждаемые обзоры
Ну ладно, проходит время и прогрев на дешёвых принтерах прошёл.
Сейчас эта хрень с лапками в новой ревизии стала требовать сервисный пакет по расписанию и ключ карту иначе вырубается каждые полчаса.
Так что это обычная история.
Походу, им всем одинаковую форму выдают.
Расскажите плз подробнее о станочке и применении, на чем, что и зачем гравируете, сколько времени тратится, как с расходниками. Если не секретно, фото результата. На нержавке или пластике можно гравировать?
Времени тратится очень мало, по сравнению как раньше били (с помощью ударных клейм).
Из расходников, заготовки шильдов и игла (еще ни разу не меняли, хотя купили сразу в комплект)

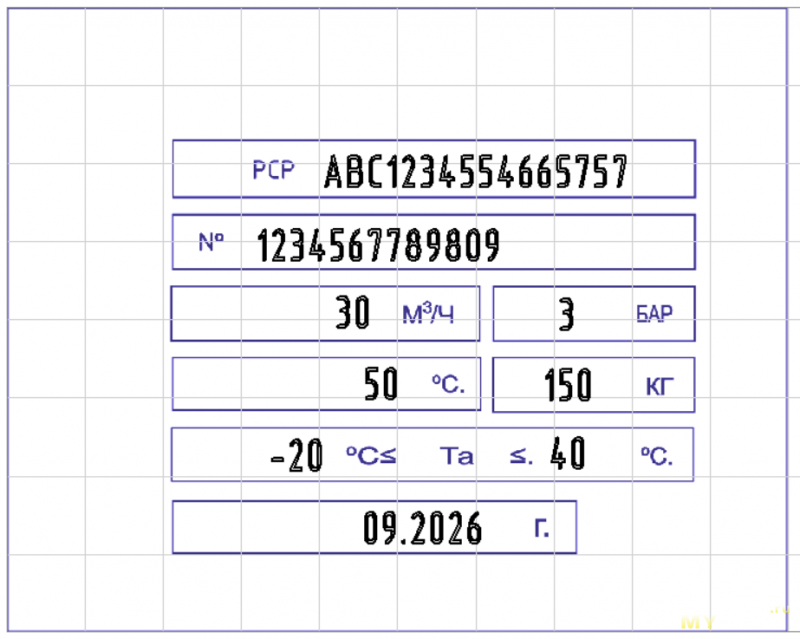

ps. Выложил на ядиск программу, можно посмотреть возможности, при старте ругается на наличие контроллера, но работать позволяет disk.yandex.ru/d/tsPL7E-_jmZvwA
У меня ждет обзора лазер для маркировки, могу попробовать на каких-то материалах, если вам интересно.
Вы ведь в теме, что на предприятии придется построить очистные сооружения для этого всего?
Ради чего? Что станет лучше?
народапроизводства…И да, тот кто покупает оборудование это понимает и ОГРОМНЫМ скепсисом будет смотреть на вашу травленку.
Хочется круто — лучше фрезеровать. Хочется красиво — купите за четверть миллиона твердотельный маркер. Но лучше, лучше, набейте клеймами — будет вечным и недорогим.
А что-то травить — это от бедности и недостатка понимания клиента если только.
Ну и станки и кофе машины покупают разные люди. Свистоперделки только убавят количество покупателей насосов…
" И так сойдёт, покупают же "
" Мне за это не платят, лучше пойду пиво попью"
Уймитесь уже. Не все дикари, не всем бусы нужны. Делать хорошо надо и оборудование и шилдики, и хорошо — это набивать механически клеймами, а не всякая прочая чухня.

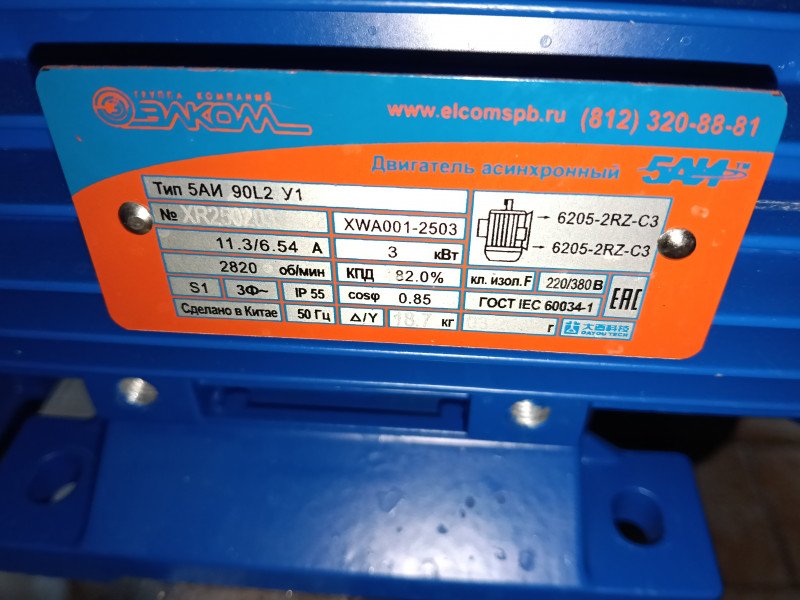

Вот шильдик красивый, но плохой /как и сам двигатель, он тоже не очень — ПЧВ Danfoss под него завелся только в склярном режиме/. Это всё быстро затрется, его пожгут при обжиге при перемотке двигателя или его покраске.

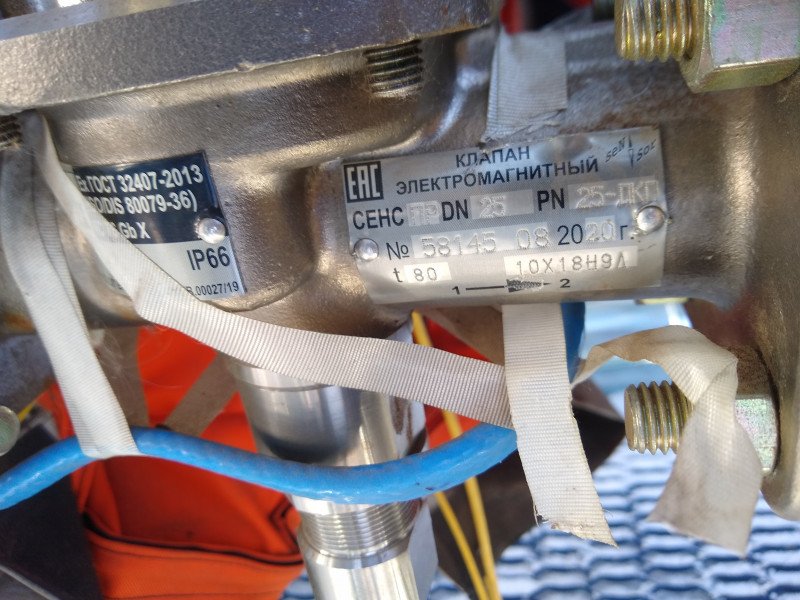

Красивый и дорогой. Вот это правильно. Можно сожрать чем его там окрасили и ему ничего не будет. Но это нержа + лазер. Потихоньку химией снять и буде.

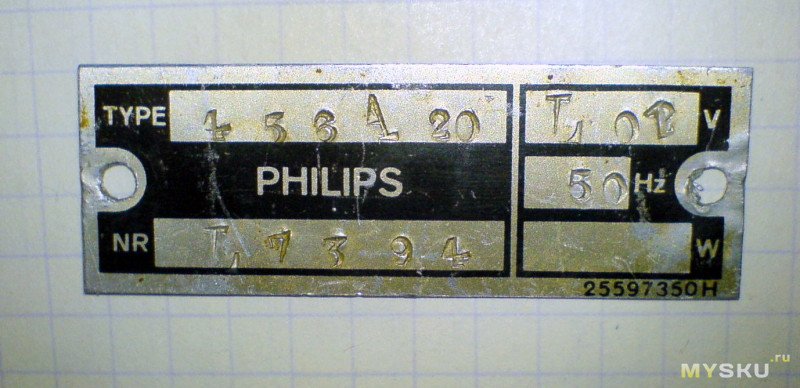

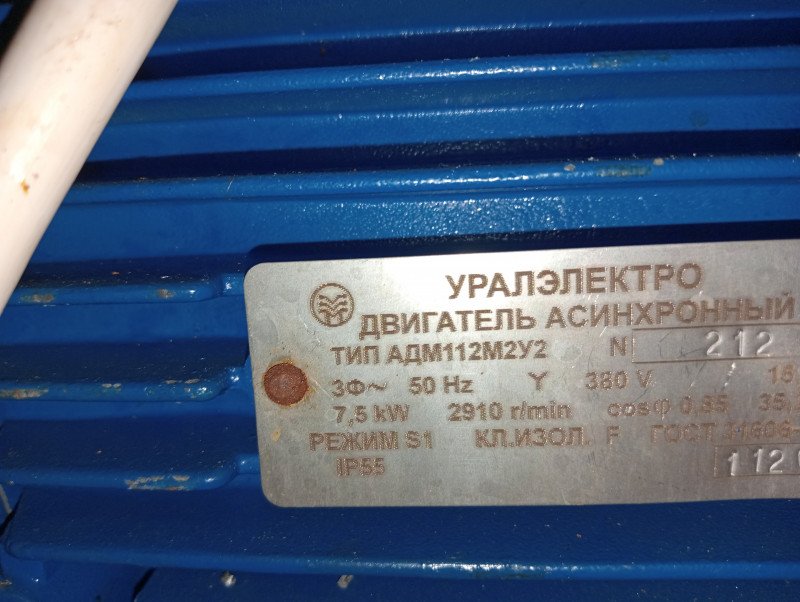

Дешево и сердито. Информация набита, которая изменчивая, остальное мне известно и так и больше не надо, даже если оно сотрется.

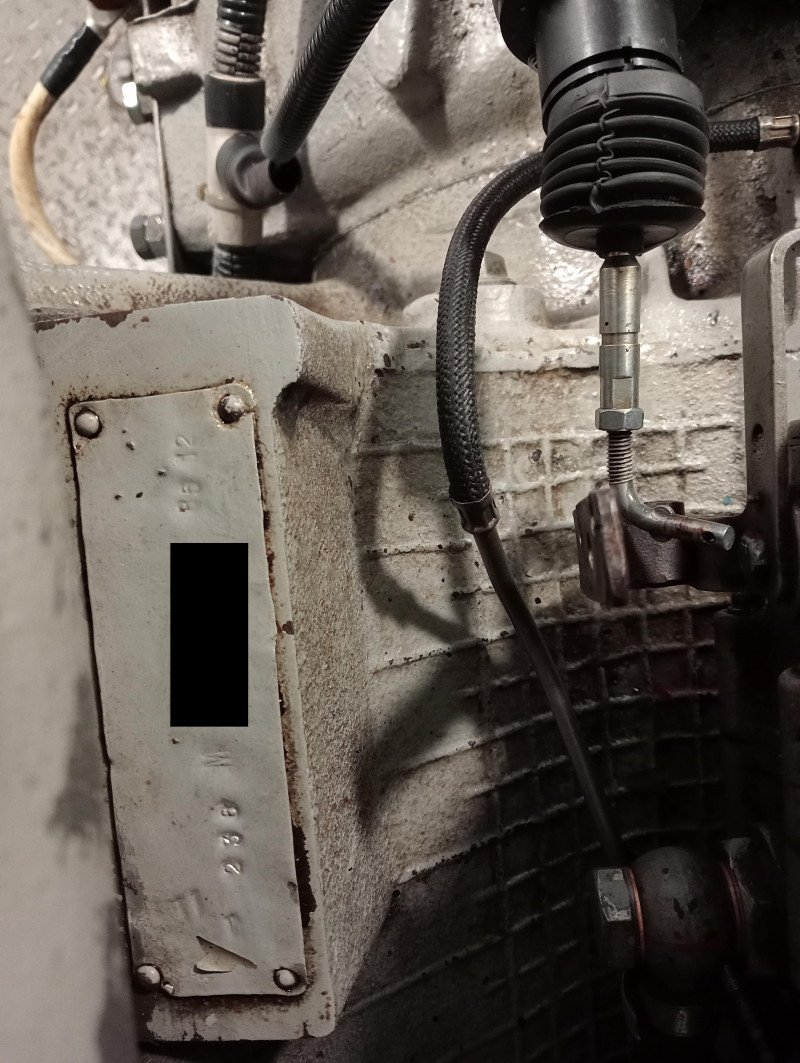

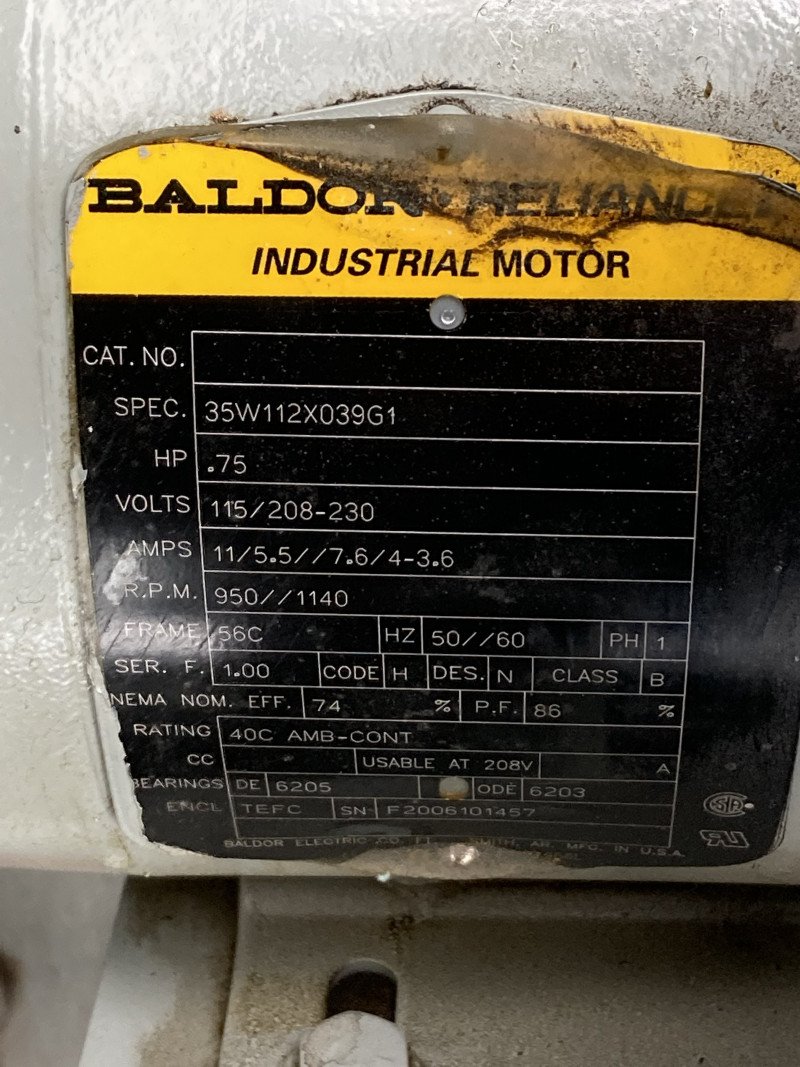

Этому шильду недолго осталось.
И все эти шильды объединяет одно — они все были сделаны за одну-две операции на потоке. Без сложных технологий. Без этого «Это меч Хатори Ханзо...!»
Может батарейку просто поменять надо было?
Не вижу никакого другого назначения этого таймера. Тем более проработало полтора года, а потом перестало
