KinCony KC868-A16 автоматизируем все за очень небольшие деньги. Никакого кода. Только родная китайская очень навороченная прошивка.

Данный контроллер рассматривается, как недорогое решение из коробки для домашней автоматизации. Может работать, как автономно, так и под управлением ПК например с ПО Home Assistant. Может управлять/управляться по сети такими же или аналогичными устройствами.

Сейчас на маркетплейсах пора скидок. На данный контроллер в корпусе с озон картой цена 1675р. У меня два таких контроллера и один контроллер новой версии на ESP32 S3 с встроенными часами RTC DS3231. Новая версия обладает  большим функционалом, но и цена в 2 раза дороже (порядка 4000р). Контроллеры работают исправно с родной прошивкой с июня 2025 года.

Итак про контроллер KinCony KC868-A16. Официальный сайт и страница контроллера https://www.kincony.com/arduino-esp32-16-channel-relay-module-2.html. Кроме описания, есть схема контроллера, распиновка ESP, yaml файл для ESPHome, русскоязычный обзор самого железа, файл прошивки. Так же есть форум https://www.kincony.com/forum/forumdisplay.php?fid=25. Зарегистрироваться на форуме без VPN нельзя.

Так как прошивка достаточно навороченная, в данном обзоре опишу основные характеристики контроллера. Обратите внимание, что на сайте производителя выложено описание прошивки версии 2. Данное описание общее для разных версий контроллеров на ESP32-WROOM. Но каждый контроллер поддерживает только часть функций из описания.

Данная модель считается архивной, поэтому в прошивке исправляются только баги. Новых функций добавлять не будут.

Что есть в контроллере и поддерживается родной прошивкой.

— 16 цифровых опторазвязанных входов («сухой контакт»);
— 4 аналоговых входа. 2 входа 0–5 В; 2 входа 4-20мА
— 16 MOSFET выходов для управления реле и прочим оборудованием (отдельное питание);
— 3 контакта для подключения датчиков DS18B20, DHT11, DHT22 (только оригинальный);
— Модули приёмника/передатчика 433 МГц. (Приобретаются отдельно!) Контроллер может принять и запомнить 32 кода и по расписанию или по команде управлять устройством по радиоканалу (распознает только простые коды);
— Интерфейс RS485;
— I2C разъём (на родной прошивке не работает);
— Ethernet LAN8270A;
— Разъём USB Type-C для программирования и заливки прошивок;
— Питание от 12/24 В постоянного тока;
— Внутренние часы на базе ESP. Запускаются при подключении к интернет. Идут точно. При автономной работе контроллера требуется резервный источник питания.
— Расписание на 128 событий. Например: если 12 часов, тогда включить выход 12.

Bluetooth — родной прошивкой не поддерживается
Если подключен кабель Ethernet, WiFi не работает.
Ir датчики и GSM модули данная прошивка не поддерживает.

Контроллер идет без прошивки. Поэтому, чтобы его оживить скачиваем прошивку с оф сайта и загружаем ее в контроллер. Веб интерфейс выглядит так.

Официальное общее описание прошивки занимает примерно 50 стр. (Это без подключения и работы с HA). Если будет интерес к данной теме могу опубликовать дополнительные обзоры по работе с контроллером.

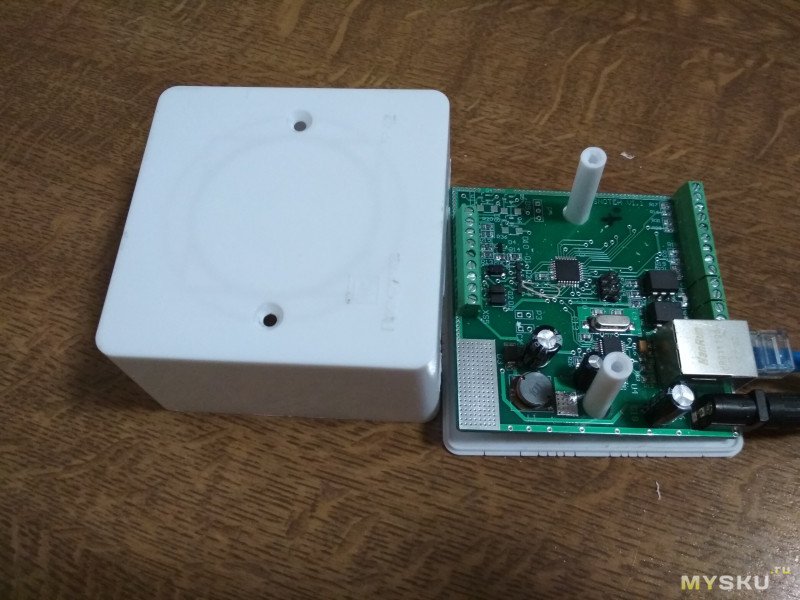

Несколько фотографий меню и контроллера.

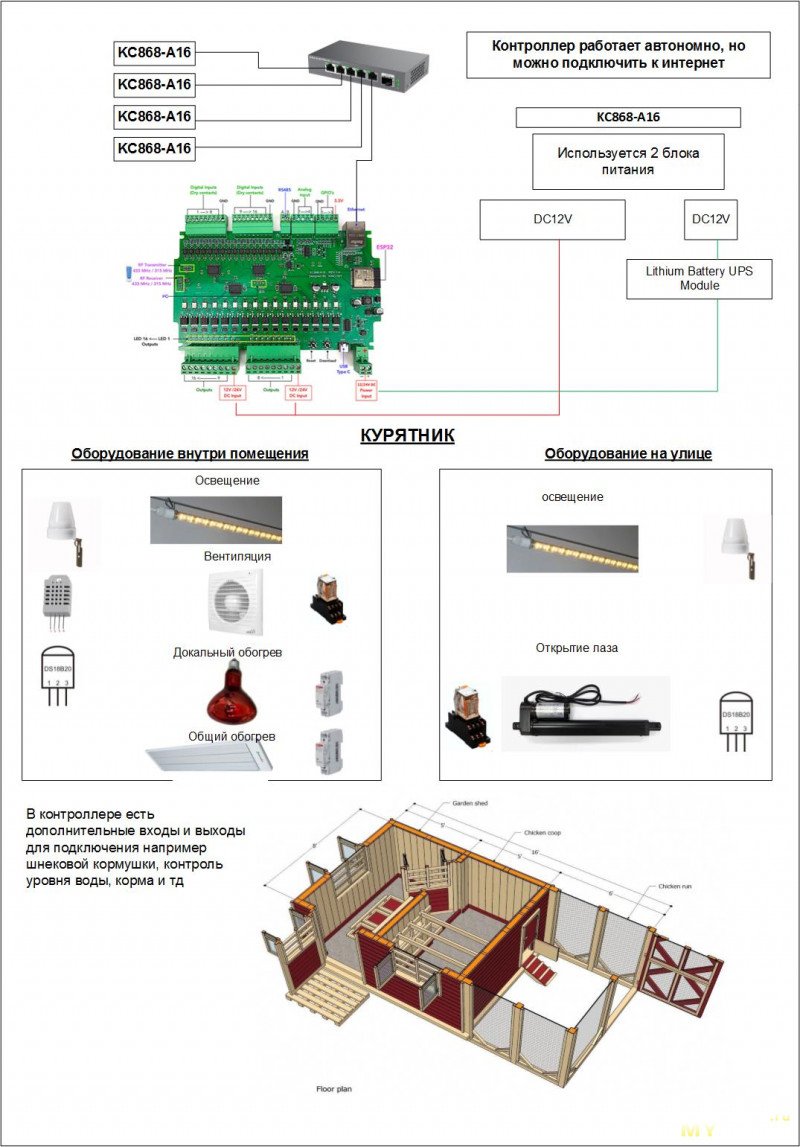

Где можно применить? Автоматизация теплицы, фермы с животными или птицей, септики, водоснабжение с водоподготовкой, управление освещением и тд.

Сложности, которые могут возникнуть при работе с контроллером:

— Прошивка на английском языке.

— На официальном форуме поддержка администратора в рамках заводской прошивки. Никакие дополнения по вашему желанию в прошивку не вносят.

— Для начала работы с контроллером нужны знания в электронике и электротехнике. Также желательны определенные знания при работе на ПК.
