Почти бесплатные зарядки Li-Ion с Aliexpress. Что там внутри и как оно работает

Давно собирался где-нибудь надыбать холдеры с пружинками. Чтобы влезал любой цилиндрический аккумулятор от самого короткого и до защищённого 18650. Максимально компактные и за минимальные деньги. Отдельно такие держатели не нашел. Тут [для меня — внезапно] оказалось, что холдеров с пружинками выше крыши, но к ним зачем-то приделана оснастка для заряда банок Li-Ion. Типа, как древние всенародно любимые «лодочки», но питание не от розетки, а от USB. А главное — такое на Али можно найти за символические 25-50 руб. И удалить все лишнее. Но прежде чем удалять лишнее, из чистого любопытства решил-таки немного разобраться как это лишнее устроено, как работает и стоит ли так сильно экономить на покупке более вменяемого и универсального агрегата типа Lii-100/Lii-100C (на Озоне и Али — 400-500 руб.). Тем паче, что в интернетах толковых обзоров по этому поводу я не нашел.


Покупка


На Озонах и WB этой красоты немало. Но ценники начинаются от 200-250 руб. И это шибко дорого. Имеющие возможность затариваться на еБейках-Амазонах тоже могут не заморачиваться, ибо дорого и там.

Поэтому бредем да Али и в поиске вбиваем а-ля «18650 Зарядное устройство USB» + галочка на бесплатной доставке. Получается что-то типа такого. Далее, продираясь через кучу лотов с платками зарядных модулей на TP4056, находим искомые «кроватки с пружинками». Но далеко не у всех их доставка окажется бесплатной… Если ничего дешевле 40-50 руб. (с бесплатной доставкой) так и не нашлось, то лучше зайти через денёк-другой. Ситуация постоянно меняется. Короче, спешить не надо.:)
И еще один момент: на 1 аккаунт — 1 экз. товара. После оплаты покупки ценник в лоте для вас сильно изменится, что вызовет печаль + доставка станет платной.

В общем, за 2 недели случайно-мимолетных забеганий на Али у меня получилось как-то так:

Что имеем. Ежели совсем кратко


1) На обратной стороне корпуса:

2) В режиме ожидания. На холостом ходу потребляет ~1 мА. Основной потребитель — зеленый светодиод.

3) Аккумулятор заряжается. Красная индикация.

4) Аккумулятор заряжен. Зеленая индикация.
Тоже самое, если вставить аккумулятор с U>4.1V.

5) vs Lii-100


Что внутри





А вот здесь можно сделать первую остановку на пути изучения особенностей этой штуковины. Судя по ее весу и презрительного отношения по стороны ряда продвинутых пользователей ЗУ, внутри я ожидал увидеть подобное:
Ан нет! Тут все куда как интереснее.:)

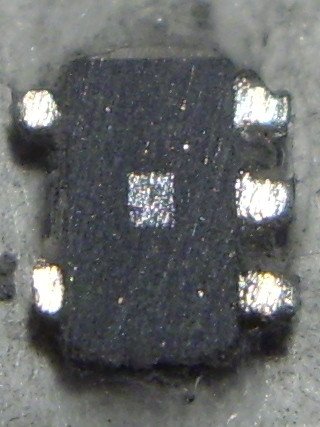

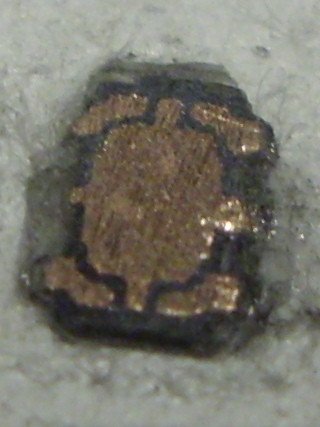

► ► ► На управляющей плате написано "4055", а на пластике чипа выгравировано «LTH7».
Аббревиатура «LTH7» в общем случае может означать что угодно, но если речь идет о контроллере заряда, то с вероятностью 100% это одно из воплощений чипа 4054.
А 4055 обычно маркируют как
Наверное, возможны и другие варианты, но никак не «LTH7».
Такое впечатление, что изначально предполагалось поставить 4055, но из экономии влепили 4054. Ибо 4055 куда как менее распространены и поэтому всегда были несколько дороже. Не исключено, что за последние 10-15 лет 4054 столько наплодили, что они в опте стали дешевле грязи. И их можно покупать на Тао мешками на вес.;)

► ► ► В принципе, 4054 и 4055 почти одинаковы и легко взаимозаменяемы. В том числе и по базовой схеме подключения

По поводу конденсатора С2 (лирическое отступление)
► ► ► Во многих даташитах производителей 4054 С2 отсутствует
В то время как для 4055 он обычно есть (TP4055)
Тем не менее, я нашел пару даташитов (ТУТ и ТУТ) на 4054, где необходимость С2 заявлена
В любом случае наличие С2 — это хорошо. На форумах регулярно поднимались вопросы по поводу сгорания чипов 4054 на платах без С2 (типа как тут)…
В заключение процитирую сообщение автора видоса Контроллер заряда Li-Ion LTC4054:
«Спустя год дополняю.
По выходу необходимо ставить ёмкость в 1-2 микрофарада.
Есть китайские серии элтешек, которые без него сгорают на ровном месте.
Видимо возбуд без конденсаторов.
Причём их просекает на замыкание либо входа на землю, либо входа на выход, либо вообще всё на землю. Сами понимаете, чем это грозит.
Так что перед установкой в ответственные устройства элтеху надо на стенде гонять в хвост и гриву, пусть лучше на нём из неё выйдет чудесный дым, без которого она не работает.»

Так что конденсатор С2 — это не рудимент на плате, изначально спроектированной под 4055, а вполне себе полезная фича.

► ► ► Так все-таки: насколько безболезненна замена одного чипа на другой?
Увы и ах: должна произойти потеря оного вида защиты.
4054 и 4055 имеют защиты от КЗ (потом проверим) и перегрева (к чему это приводит будет показано в след. разделе).
Но в 4055 есть встроенная защита от переполюсовки (когда аккум вставлен с точностью до наоборот). Это заявляют прямо в первых строках мануалов как главную фичу данного чипа:
А в 4054 защита от переполюсовки вроде как отсутствует.
И это вроде как общеизвестно. [почему написано «вроде как» вы поймете после ознакомления со странным окончанием раздела «Опыты»]
На всякий случай приведу пару примеров.
1) Вот цитата из статьи ув. Abyr127:
… и тут вылез еще один косяк — очень легко вставить аккумулятор неправильно. Микросхема LTC4054 защитой от переполюсовки аккумулятора, к сожалению, не оборудована. :( Я проверил «что будет, если переполюсовать»- ожидаемо пошел белый дым. Посему- пришлось потратить вечер на сочинение простенькой схемки защиты от переполюсовки на двух мосфетах (AO3400 и AO3401, тоже купленных на Алиэкспресс).
2) отсюда
Добрый день всем.
После в очередной раз спаленного контроллера зарядки LT4054 при подключении аккумулятора в неправильной полярности, задумался, как бы красиво сделать защиту от переполюсовки?...
Могу продолжить. Но смысл?
Ситуация полностью тождественна таковой для другой пары МС из разряда «почти-аналогов»: 4056 такой защиты нет, а у 4057 она есть.


Теперь глянем что еще есть на плате кроме «мозгов».
В принципе, все, что и должно быть. Но есть пара дополнительных компонентов — это второй светодиод и загадочный резистор 100 кОм.

► ► ► Как задействовать 2 индикаторных светодиода вместо одного (красного), если выход под светодиод только один (1-ая нога на 4054)? Как ни странно, почти во всех статьях, просмотренных мною, предлагают использовать транзистор примерно по такой схеме:
И только в комментах к одной статье было упомянуто совсем простое решение. Оно-то и применено на сабжевой плате.
Я в схеме на STC4054 без транзистора обхожусь. Аноды светодиодов вместе и через резистор на плюс. Катод зелёного (можно синего) — на землю, катод красного на ножку «CHRG». Из-за различного прямого напряжения светодиодов разных цветов горит либо красный во время зарядки, либо зелёный, когда заряд окончен.
Я когда-то смотрел одно видео, где англоговорящий автор показывал тоже самое и утверждал, что решение это широко известное и чуть ли не стандартное…
Т.е., на вышеприведенной схеме это должно выглядеть примерно так:

► ► ► По поводу R на 100 кОм. Оказалось, что он просто гасит тлеющее свечение красного светодиода, когда заряд не происходит (и должен гореть только зеленый) — см. ТУТ.


Прежде чем перейти к экспериментальной части, имеет смысл упомянуть главную проблему линейных микросхем для зарядки Li-Ion аккумуляторов. Это их перегрев. Ибо, приведенные в след. разделе зарядные кривые по току — прямое следствие данного безобразия (ИМХО).
Чипы 4054/4055 сами по себе маленькие и в пластиковом корпусе с полным отсутствием какой-либо вменяемой системы отвода тепла.
Для теплоотвода производители рекомендуют использовать ноги МС и паять их на металлизированные полигоны. По поводу расчета такого решения в ряде даташитов написаны большие разделы, тупо скопированные у Linear Technology — ТУТ или ТУТ, стр. 10-12. И тогда заявленные различными производителями максимальные «номинальные» токи заряда 500...800 мА в режиме СС наверное реализуемы. Чисто теоретически.;)
Как показала практика использования 4054, номинальный ток (задается резистором Rprog) выше 300 мА без специальных ухищрений весьма проблематичен, т.к. МС сильно греется и срабатывает встроенная система термозащиты, которая понижает зарядный ток.
Пример - LTC4054, Iном=360 мА
Источник
Ток заряда (в амперах) рассчитывается по формуле I=1000/R [прим.: для LTC4054]. Сразу большой ток выставлять не стоит, сначала посмотрите, насколько сильно будет греться микросхема. Я для своих целей взял резистор на 2.7 кОм, при этом ток заряда получился около 360 мА.
Радиатор к этой микросхеме вряд ли получится приспособить, да и не факт, что он будет эффективен из-за высокого теплового сопротивления перехода кристалл-корпус. Производитель рекомендует делать теплоотвод «через выводы» — делать как можно более толстые дорожки и оставлять фольгу под корпусом микросхемы. И вообще, чем больше будет оставлено «земляной» фольги, тем лучше.
Кстати говоря, бОльшая часть тепла отводится через 3-ю ногу [прим.: автор ошибся — 2-ю ногу, она и есть «земляная»], так что можно сделать эту дорожку очень широкой и толстой (залить ее избыточным количеством припоя).



Опыты


Из даташитов 4054 процесс заряда должен выглядеть следующим образом.
Цикл заряда делится на три части. При глубоком разряде батареи и напряжении на ней ниже 2.9±1% вольт зарядка производится током 1/10 от номинального (задается резистором Rprog).Т.е. есть возможность капельного заряда для всего сильно разряженного.
Далее — по обычному алгоритму CC/CV. Сначала на постоянном (номинальном) токе и растущем напряжении. По достижению уровня 4.2±1% вольта на клеммах ЗУ — переход в режим CV и ток заряда постепенно уменьшается вплоть до 1/10 от номинального. Остановка заряда.
А теперь самое главное: при перегреве микросхемы встроенная схема защиты автоматически снижает ток заряда! И это меняет весь расклад.
Один из протестированных аккумуляторов (14500 PKCell) имеет текущую емкость ~750 мА, как на картинке выше. А «номинальный» ток в рассматриваемом ЗУ выставлен на ~600 мА. Так что есть возможность прямого сравнения желаемого с суровой действительностью: вместо «правильных» 1.7 часа PKCell заряжался 3 часа.

В качестве подопытных выступила троица:
— полуубитый 14500 Hongli (обзор)
— малопользованный 14500 PKCell (фигурировал тут)
— б/у в хорошем состоянии 18650 LG HG2 (общеизвестная «шоколадка»).
Первоначально была проверена текущая емкость ячеек на МС3000 по алгоритму
— разряд током 100 мА до 2.5 В (для LG — 500 мА)
— пауза 30 мин
— заряд током 500 мА, CC/CV, отсечка 50 мА (эмуляция сабжевого ЗУ)
— пауза 30 мин
— разряд током 100 мА до 2.5 В (для LG — 500 мА)
После столь глубокого разряда происходит заметная деполяризация ячеек и напряжение в течении первых 1-2 часов поднимается до 3.1-3.2 В. А хотелось начать с чего-то ниже 2.8 В на предмет проверки заявленной функции капельного заряда для сильно разряженных аккумуляторов. Поэтому перед зарядом в «кроватке с пружинкой» делалось несколько разрядов до 2.5 В при 50 мА, а потом при 10 мА.
После заряда на рассматриваемом ЗУ, накопленная емкость проверялась на МС3000.
Результаты в табличке


Процесс заряда сабжевым ЗУ вышеозначенных аккумуляторов изучался на импровизированном «стенде», где мультиметр выполнял роль вольтметра, а USB-доктор — амперметра.
Почему ток на входе практически равен проходящему через заряжаемый аккумулятор, потому что преобразователь линейный. Сомневающиеся могут глянуть видео Лисина — там все наглядно. Если что, 4056 — тот же 4054, но с доп. плюшками.
Процесс снимался на видео, с последующей расшифровкой. Самое начало и финал просматривались с замедлением 0.2х, иногда покадрово.




1) Режим капельного заряда присутствует. Это хорошо видно на кривых тока для Hongli и PKCell. В случае 18650 этот момент поймать не удалось, хотя LG был разряжен до 2.68 В. При включении ЗУ напряжение ячейки за секунду подскочило выше критических 2.9 В.
Судя по капельному току 67 мА номинальный ток д.б. около 670 мА, что несколько выше оценок такового по токам отсечки (см. ниже).

2) Ни о каком режиме CC/CV (constant current/constant voltage) речи не идет. При попытке установить номинальный зарядный ток (>550 мА) срабатывает термозащита и дальнейший заряд идет с постепенным повышением напряжения и понижением силы тока вплоть до осечки при 53-56 мА. Что соответствует номинальному току 530-560 мА.

3) Для 18650 начальный участок выглядит странно: сначала сила тока на 10 секунд подскакивает до ~580 мА. Потом напряжение на акку резко уменьшается, ток падает (см. картинку выше). Срабатывает защита от перегрева?
Затем напряжение и ток растут симбатно. Но ток доходит до максимума 457 мА и начинает плавно уменьшаться (см. картинку ниже). Опять срабатывает защита?

4) И еще по 18650. Заряд идет долго и медленно. Для емкостей ~2800 мАч — более 12 часов гарантированно. Точнее сказать не могу: фото-видео-съемку делал первые 6 часов. Потом надоело и стал ждать, когда же это закончится. Через 11-12 часов сила тока опустилась до ~90-100 мА и практически не изменялась. А потом я заснул до утра. Когда проснулся, LG HG2 был уже заряжен. В принципе, это неплохо коррелирует с картинкой из одного из отзывов на Али. Но товарищу повезло больше — его аккумулятор имел емкость всего 1100 мАч. :)

Проверка на КЗ и переполюсовку


► Проверка на КЗ пройдена успешно.

Вместо аккумулятора вставлена проводящая заглушка от Soshine (т.н. «коннектор»):
Характерные сопротивления тех заглушек (ТУТ):
ЗУ понимает эту ситуацию как сильно подсевший аккумулятор и начинает заряжать цилиндрик из алюминия в капельном режиме.:)

► Проверка на переполюсовку тоже пройдена успешно.
Удивительно, но факт.
Если вставить неправильно, заряд не начинается. Перевернуть — начинается заряд.
Пробовал на всяко-разных литиевых ячейках, в том числе и почти заряженных. Защищенных и незащищенных.
Все нормально, чип пока не помер. Хотя несколько раз ждал этого момента по 1-2 минуты. А 18650 Sony/Murata VTC6 в состоянии 4,08 В продержал в положении задом наперед аж 30 мин.
Я даже не знаю, как такое может быть. Может, китайцы начали маркировать корпуса с чипами 4055 тоже как «LTH7»? Или есть модификации 4054, устойчивые к переполюсовке? Тогда чем они отличаются от 4055? Загадка…

Заключение и выводы


1) В принципе, штуковина рабочая. Зашита от КЗ и переполюсовки присутствует.

2) Но ее назначение — зарядка цилиндрических Li-Ion малой емкости, до ~1000 мАч. Можно и большей емкости, но если через 10-12 часов цвет индикатора не сменился на зеленый, то нужно вынуть аккумулятор и замерить напряжение между электродами. Если 4 В и больше, то можно считать практически заряженным и не ждать еще несколько часов. Слухи о единственно «правильной» разности потенциалов для «обычного» Li-Ion, равной 4.200000 В сильно преувеличены.
а) посмотрите даташиты ведущих производителей (японских и корейских), там везде 4.20±0.05 В — это норма.
б) Но ежели «недозарядить» ниже нормы (4.15 В) — ничего плохого не случится, а будет только благо: вы продлите жизнь и улучшите здоровье вашего биполярного питомца. Подробнее: ТУТ статья ребят из из Аахенского университета, а ТУТ ее дайджест на понятном языке (раздел «2.2.3. Что же кажет нонешняя наука?»).

3) Покупать ли такое — вам решать. Из общих соображений — скорее всего нет.
Разве только как готовый холдер с пружинкой. Но пружинка оказалась несколько мягковатой.
В принципе, если нужно иногда заряжать только один аккумулятор, Li-Ion и малой емкости — то… Но не дороже 50 руб.;)

4) Т.к. все равно кто-нибудь спросит, добавлю еще один пункт.
ИМХО. Наилучшим вариантом недорогой (до 500 руб.) однослотовой зарядки до сих пор является Lii-100 и ее аналоги (VariCore V10, Skilhunt M1, Klarus K1 и т.п.). «Классическая» Lii-100 умеет работать не только с «обычным» Li-Ion, но и с Li-Fe и «никелем». Токи заряда 0.5 А и 1 А.
Относительно недавно появилась модификация Lii-100С — она может 0.5 А, 1 А и 2 А. Но только не понимает Li-Fe.

И на этом все. Всех благ.

P.S. есть еще прикольная Lii-S1. Та же всеядная Lii-100 с токами 0.5 А и 1 А и дисплей с циферками. На WB — меньше 400 руб
Добавить в избранное +205 +272
свернуть развернуть
Комментарии (134)
RSS
+
avatar
  • avihome
  • 18 сентября 2024, 14:12
+5
Разве только как готовый холдер с пружинкой. Но пружинка оказалась несколько мягковатой.
Эх, пораньше бы статейку… Как раз для этого и купил, но разобрав понял, что лучше было поискать чего-то другое.
+
avatar
  • RULE
  • 18 сентября 2024, 18:34
+2
Месяца два назад на Али всё по 189 руб. от 3 товаров, взял холдеры на 18650 на 4 шт., в лоте 3 таких, т.е.на 12 аккумов, были и холдеры на 3 аккума тож 3 шт… товар быстро разобрали… брал подобные но нейм зарядки давным давно и от сети и от usb 5 v, рублей по 90 — 100, с током зарядки 0.5 а для дешёвых налобных и ручных фонариков сгодилось ( дарил родне и друзьям на дачу ). А так конечно лучше брать или Опус или Лиитокалу 500 хотя бы…
+
avatar
+2
взял холдеры на 18650 на 4 шт., в лоте 3 таких,
Это, наверное, были холдеры исключительно под 18650? А тут-то речь про пружинные, в которые можно вставить и меньший типоразмер.
+
avatar
  • RULE
  • 21 сентября 2024, 19:47
-1

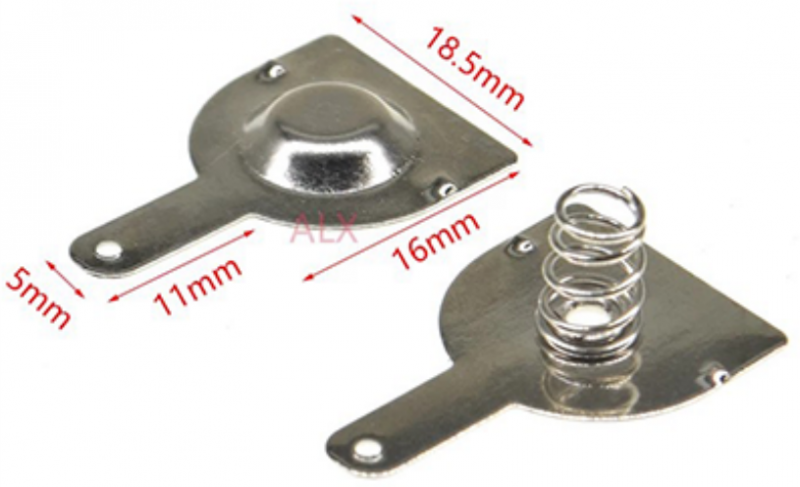

Проще купить на Али набор пружин… дёшево… в хозяйстве пригодится… покупал… Да холдеры брал на 18650… ну и мелкие можно поставить… например 14500, так и ставил…
+
avatar
+4
Спасибо за идею. Нашел и купил две штуки с бесплатной доставкой за 42 и 45 рублей. По одной штуке в руки. Больше не дало купить ни сразу, ни повторно. У остальных лотов доставка по 90-100 рублей.

По пружинкам — у меня есть набор готовых. Планирую просто заменить на нормальную пружинку.
+
avatar
  • VJet
  • 18 сентября 2024, 14:27
+10
ещё для зарядки 18650 можно использовать корпуса для самодельных powerbank'ов, заряжают с током 0.5 ампера, но нет защиты от переполюсовки
+
avatar
  • jonatan
  • 18 сентября 2024, 14:44
+2
С таким по аккуратнее. При выходе из строя чипа он разогревается до высоких температур и может устроить пожар.
+
avatar
  • Qurdi
  • 18 сентября 2024, 16:51
+7
Так про любую павербанку можно сказать
+
avatar
  • vlo
  • 18 сентября 2024, 16:56
-2
у большинства корпус не сильно разборный и аккум внутри припаян-приварен.
про них нельзя.
+
avatar
  • Qurdi
  • 18 сентября 2024, 17:41
+2
Эту зарядку тоже можно заклеить, только почему это на её пожароопасность должно повлиять?
+
avatar
  • vlo
  • 18 сентября 2024, 19:55
+1
так речь же была про использование в качестве зарядки (т.е. сменность акб) и опасность ее переполюсовки. причем тут любые, где батаря несменная?
+
avatar
  • Qurdi
  • 19 сентября 2024, 11:06
0
Ясно
+
avatar
  • INN36
  • 18 сентября 2024, 17:49
+8
Так про любую павербанку можно сказать
И не только павербанку...)
Правда, слухи об опасности подобных устройств на предмет пожара… несколько преувеличены.;)
+
avatar
0
У меня эти только взрывались
+
avatar
  • vlo
  • 18 сентября 2024, 14:29
+1
насчет отсутствия CC есть еще один фактор — пружинка имеет неприличное сопротивление, а включена она между контроллером и аккумулятором. так что падение тока в конце заряда обеспечивает в том числе.
это же ограничивает применение держателя без доработок.

насчет переполюсовки выхода — сколько мм в режиме диодной прозвонки на выходе кажет? у моих было 1.8.

p.s. а платка уже другая и раньше попадался контроллер маркированный lp4054 прямым текстом.
+
avatar
  • INN36
  • 18 сентября 2024, 19:50
0
Даже не знал, что у Вас был обзор на такое. И относительно недавно. Я бы обязательно упомянул.

В Вашем посте есть ряд непонятных для меня моментов:
1) пружинка имеет неприличное сопротивление, а включена она между контроллером и аккумулятором. так что падение тока в конце заряда обеспечивает в том числе.

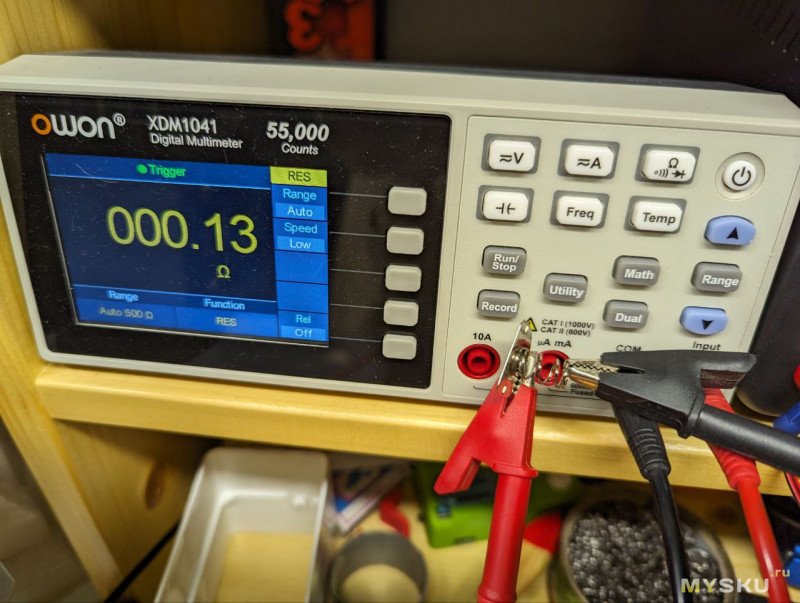

Я замерил сопротивление пружинки от места пайки к плате и до контакта с акку. Получилось чуть меньше 0,5 Ом. Это хорошо или плохо? На что это влияет? То, что на куче других ЗУ (начиная с МС3000) крепеж осуществляется через аналогичные (чуть больше по диаметру и, возможно, чуть меньшие по сопротивлению) пружинки — это ничего, нормально?

2) насчет переполюсовки выхода — сколько мм в режиме диодной прозвонки на выходе кажет? у моих было 1.8.
Здесь я вообще ничего не понял. Начиная со сколько мм?)

Прошу не обижаться. Просто я наверное чего-то сильно не понимаю и потому туплю.:)
+
avatar
  • vlo
  • 18 сентября 2024, 20:04
0
вот, те же самые полОма. которые сильно сглаживают перелом графика между cc-cv и растягивают cv. ибо к этому моменту при токе в полампера до батареи доходит вместо 4.2 — меньше 4В. а на выходе контроллера уже потолок и ток начинает падать.

у большинства более навороченных зу с подобным держателем есть железяка, по которой скользит подвижный контакт, и которая и является основным проводником с сопротивлением в десяток мОм.

мм — мультиметр. ткнуть вместо аккума в обратной полярности, без подачи питания, и посмотреть на падение напряжения. например у 4057 там глухо (или выше 3В).
+
avatar
  • Vairon
  • 18 сентября 2024, 23:10
+1
Я на Озоне как-то заказал двухслотовое ЗУ. В спешке, первое попавшееся. Пришла полная содомия с совершенно невменяемыми режимами заряда. Точно помню изрядный недозаряд до 4...4.05В. Прям на коленках зашунтировал пружинки хвостами, выдернутыми из какого-то провода, всё по классике: паяла ЭПСН с жалом в палец и канифоль. Только хардкор. В принципе, после этого устройство выполнило свою задачу во время 3-недельного отпуска и потом было выброшено.
+
avatar
+6
Небольшой недозаряд — это хорошо. Дольше акумы проживут.
+
avatar
  • DDimann
  • 19 сентября 2024, 08:57
0
… но чаще придется заряжать…
+
avatar
  • INN36
  • 19 сентября 2024, 11:08
+8
Небольшой недозаряд — это хорошо. Дольше акумы проживут.
Публика просто не понимает, насколько дольше.
20 лет назад я подрабатывал эникейщиком в одной частной конторе. Для командировок был куплен очень дорогой и очень навороченный ноут от Сони, 12,5". И в его БИОСе была настройка уровня заряда батареи: «полный заряд» или «щадящий заряд». Второй вариант — дефолтный. В мануале по этому поводу было сказано примерно следующее: при установке «щадящий заряд» батарея заряжается на 80%, но при этом срок ее использования увеличивается в 1.5-2 раза. Если бы такое написали инженерА из какого-то там «Делл» или даже «IBM», на подобные рекомендации можно было бы забить. Но это были ребята из Сони, которая 1991 первой в мире начала промышленный выпуск литий-иона.
С точки зрения бабла это был крайне неразумный ход. В дорогих буках тех времен почти единственными «поломками» были клава, залитая кофем и севшая батарея. На которую давалась отдельная гарантия (макс. — 3 года). И производители просто жировали на этих батареях, т.к. под каждую модель бука — своя модель батареи.
И продлевать время до ее замены в 2 раза… Это дичь какая-то, хорошо что мы ушли из тех ужасных времен.) И теперь телефон меняют каждые год-два. А тлф для того что бы звонить и отсылать смс называют бабушкафонами.))
+
avatar
0
тлф для того что бы звонить и отсылать смс называют бабушкафонами
Мы смущаемся и покупаем топзасвоиденги
+
avatar
  • rustamt
  • 19 сентября 2024, 15:18
+2
И продлевать время до ее замены в 2 раза… Это дичь какая-то, хорошо что мы ушли из тех ужасных времен.)
Сейчас такая опция есть штатно и в айфонах и в андроидах. И даже в макбуках(а говорят эппл злой и жадный). На виндоус-буках там какой-то бардак и зоопарк с этим, но на брендовых типа делла тоже есть.
+
avatar
  • SEM
  • 19 сентября 2024, 15:39
0
и в андроидах.
Андроид 10. Не нашёл такой функции.
+
avatar
  • rustamt
  • 19 сентября 2024, 16:04
+3
Поисковик мне подсказывает что добавили с 12 версии. На iOS на пару лет раньше появилось лет пять назад.
+
avatar
  • Vairon
  • 19 сентября 2024, 11:16
+1
Ну я в этом плане максималист. Образные лиитокакалы не настолько дороги, чтоб думать о времени их жизни, а вот рантаймы некоторых питаемых ими устройств для меня важнее долголетия батарей.
+
avatar
  • vlo
  • 19 сентября 2024, 14:39
+2
большинство ноутов нынче используются как настольные с постоянным питанием от сети. для них полная емкость никакого смысла не имеет, это все равно лишь ибп. а учитывая, что сменных батарей давно уж нет — продлить ее жизнь совсем даже невредно.
+
avatar
  • INN36
  • 19 сентября 2024, 14:54
+1
так Vairon про круглые лиитокакалы)
+
avatar
  • vlo
  • 19 сентября 2024, 16:35
+1
но… откуда они в ноутах?
а так да, есть применения, где ограничивать нафиг не. а есть где вполне разумно. вот как раз выискивал, как ограничить у свежей асусятины — в сетапе нифига. оказалось надо ихний утиль ставить.
а там еще и штатно 4.35, чтоль, было.
+
avatar
  • INN36
  • 19 сентября 2024, 17:01
+1
но… откуда они в ноутах?
так тот ноут был в качестве иллюстрации мнения инженеров сони относительно любых литий-ион.
а там еще и штатно 4.35, чтоль, было
угу, HV от панаса. маркетинг…
+
avatar
  • vlo
  • 19 сентября 2024, 17:42
+1
так сейчас во всей носимой электронике аккумы высоковольтные. не знаю уж, доросли до 4.5 или пока только 4.45.
хотя зачем в достаточно тяжелом (2+) ноуте такое — фиг знает. лишния полсотня грамм в нем ничего не решают.

но вообщем-то я к тому, что в ноутах такое ограничение нынче распространено у многих, хотя возможно соня тут когда-то и была первой.

p.s. с натрий-ионными сталкиваться не приходилось?
+
avatar
  • INN36
  • 19 сентября 2024, 18:35
0
с натрий-ионными сталкиваться не приходилось?
пока нет. не знаю какие заказать;)
+
avatar
  • Vairon
  • 20 сентября 2024, 01:45
0
Да, вы правы, я говорил именно за 14500 и 18650, совершенно не затрагивая ноуты и мобильники — других сменных форматов элементов в моих гаджетах в моем распоряжении нет.
Кстати, уверен, вы знаете. Подскажите, 4.4В аккумы, скажем, в нонешних мобилах многих, если не всех трубоделов, имеют заточенную под это напряжение химию, или же это умышленный перезаряд от производителей?
+
avatar
  • INN36
  • 20 сентября 2024, 13:16
+3
4.4В аккумы, скажем, в нонешних мобилах многих, если не всех трубоделов, имеют заточенную под это напряжение химию, или же это умышленный перезаряд от производителей?
Если кратко, то там и то и другое. Плюс маркетинг.
ИМХО.
Для полного ответа нужно писать целую простыню.
+
avatar
  • JohnJack
  • 21 сентября 2024, 12:52
0
Заточенная химия абсолютно необходима. Обычный 4.2В аккумулятор можно перезаряжать на сотые доли вольта, но от лишних десятых он теряет ресурс в разы и постоянно грозит загореться.
+
avatar
  • vlo
  • 21 сентября 2024, 16:16
0
экие страшилки.
по-моему главное, что у обычных емкость дальше не особо то и растет.
+
avatar
  • JohnJack
  • 22 сентября 2024, 23:43
+1
Господа, вы тут между собой не договоритесь? А то по одной версии «емкость не особо растет», по другой "+ некоторый перезаряд". У данных мне в ощущениях банок однако 4.35 В даёт 3100 мАч против 2600 до 4.2, это больше 20% разницы за 10% напряжения.
К пожарам это это не приведет, ибо там не ICR.
То есть таки заточенная химия. И заточенная именно на стойкость к напряжению, потому что от дурного обращения и настроения те же смартфоны прекрасно загораются. Явно не железной стойкости.
+
avatar
  • INN36
  • 21 сентября 2024, 17:16
+2
Заточенная химия абсолютно необходима.
Без «химии» (я примерно знаю какой) тоже не обошлось, но это только 50% «успеха». А остальное: маркетинг + некоторый перезаряд. К пожарам это это не приведет, ибо там не ICR.
Развернутый ответ могу написать (со ссылками и картинками), но пока не вижу смысла — все равно никто кроме Вас читать не будет.:)
+
avatar
  • sim31r
  • 20 сентября 2024, 20:20
0
Не видно в чем их смысл. Они не дешевле, а по параметрам как литий железные.
+
avatar
  • INN36
  • 20 сентября 2024, 21:09
+1
Я не минусовал.
Но вы бы хотя бы, хоть как-то показывали людЯм што вы там комментируете и на што отвечает/сообщаете. В окне для создания сообщения есть значок «кавычки»
+
avatar
  • vlo
  • 21 сентября 2024, 16:15
0
при цене 600 за пару — только лично поиграццо.
+
avatar
  • ChinaFar
  • 18 сентября 2024, 14:37
+9

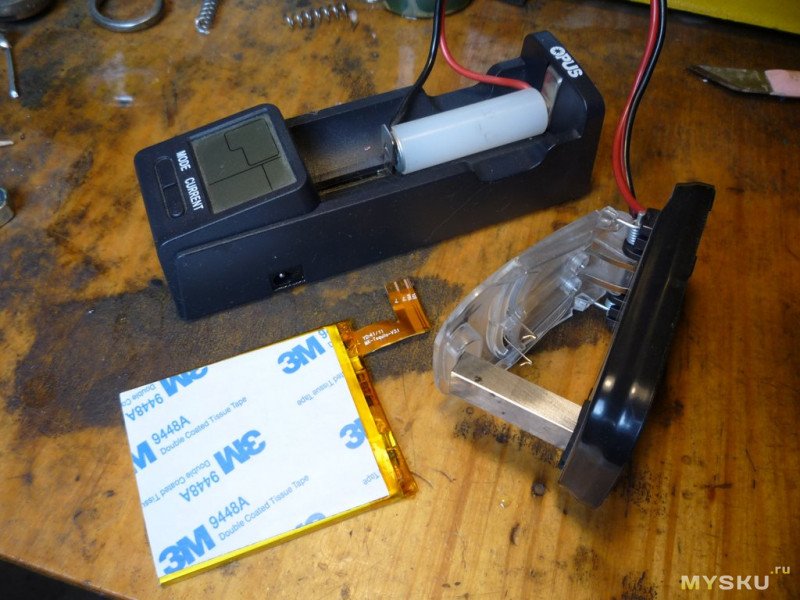

Наилучшим вариантом недорогой (до 500 руб.) однослотовой зарядки до сих пор является Lii-100 и ее аналоги
, к тому же она легко переделывается под меньшие токи. Специально купил Lii-100 и сразу поставил резистор 0,1Ом на место R10. Ток теперь 250 и 500mA, это для заряда мелких Li и Ni-MH в корпусах AA и AAA.
+
avatar
  • shwalbe
  • 22 сентября 2024, 17:05
+1
не осталось фото?
+
avatar
  • ChinaFar
  • 22 сентября 2024, 17:34
+2
Фото чего? Там на плате все детали подписаны. В самом углу у USB разъемов два больших SMD резистора, R10 и R19, оба 0,05 Om. R10 определяет ток заряда аккумов, увеличиваете его в два раза — ток в два раза меньше. Поставил вместо него 2 резистора 1210 по 0,2 Om. Схема на Lii-100 тут есть, если что.
+
avatar
  • SEM
  • 18 сентября 2024, 15:00
+1
Перегрев «LTH7» — если всё равно устройство разобрано, может стоит налепить «маску» из скотча с прорезью под LTH7 и наклеить пластинку алюминия или меди (с дырочками для пропускания света от светодиодов)?
Или оно всё тепло «брюхом» отдаёт?
+
avatar
  • INN36
  • 18 сентября 2024, 18:36
+2
Или оно всё тепло «брюхом» отдаёт?
это 4056-е вроде так отдают.
а 4054 — в основном через земляную ногу (-).
+
avatar
  • JohnJack
  • 18 сентября 2024, 20:43
0
Подпаять к ноге торчащий в воздух проводок?
+
avatar
  • SEM
  • 19 сентября 2024, 09:44
0
Лучше не проводок, а квадратик из меди, подпаивать загнутый уголок.
+
avatar
  • JohnJack
  • 21 сентября 2024, 12:54
+1
Лишнего квадратика из меди у людей обычно нет. А проводок будет работать не хуже, причём изоляция только поспособствует теплоотдаче. Без парадоксов, за счёт большей площади обмена с несравнимо слабее проводящим тепло воздухом.
+
avatar
  • ser_t
  • 18 сентября 2024, 15:13
+2
Относительно недавно появилась модификация Lii-100С — она может 1 А и 2 А. Но понимает только Li-Ion (4.2 В)
Вообще-то — и никельметалгидрид тоже ;)
+
avatar
  • INN36
  • 18 сентября 2024, 15:51
+1
Спасибо, исправил.
+
avatar
  • stump
  • 18 сентября 2024, 15:13
+2
А откуда первая ( сводная ) табличка?
Адрес справочника ( по SMD-маркировке?) подскажите.
+
avatar
  • INN36
  • 18 сентября 2024, 15:25
+7
+
avatar
  • Beer100
  • 18 сентября 2024, 15:16
0
Из даташитов 4054 процесс заряда должен выглядеть следующим образом.
Цикл заряда делится на три части.
Мне вот интересно. Если есть какой-то маломальский алгоритм, значит там должен быть какой-то контроллер? Что маловероятно…
+
avatar
  • Sting26
  • 18 сентября 2024, 17:18
+1
Смотрите видео Лисина, у автора в тексте есть ссылка.
+
avatar
  • INN36
  • 18 сентября 2024, 17:54
+6
Если есть какой-то маломальский алгоритм, значит там должен быть какой-то контроллер?
4054 — он и есть тот контроллер. В статье куча ссылок на даташиты…
+
avatar
  • tn2464bp
  • 18 сентября 2024, 15:21
0
Посмотрел сейчас несколько электронных сигарет с зарядкой и цифровым дисплеем. Стоит чип или LTH7 (5 ног), или LP4068 (5 ног), или 4058 (6 ног).
+
avatar
  • deviator
  • 18 сентября 2024, 15:47
+6
Нашел… 30 рублей. Яркая зеленая подпись «Доставка до 14 дней бесплатно»
Жму «Купить»
Доставка 134 рубля.
АЛИ совсем уже…
+
avatar
+1
Обычная китайская шутка… дальше ищи. Там есть без таких приколов. Это в самой первой развод.
+
avatar
+3
Это он уже давно так. То ли на невнимательность рассчитывает, то ли просто на то, что пользователю будет лень искать заново…
+
avatar
  • katran
  • 18 сентября 2024, 17:04
+7
https://aliexpress.ru/item/1005006767619866.html
https://aliexpress.ru/item/1005007455984463.html
без платной доставки 42 и 50р
/s
проверь там бывает ставит курьером а почтой бесплатно
+
avatar
  • INN36
  • 18 сентября 2024, 18:45
+8
Нашел…
Идея данной статьи — по возможности отговорить от покупки ЭТОГО.
Но, как всегда, получилось как всегда...:)
+
avatar
  • avihome
  • 18 сентября 2024, 18:55
+2
Ну за 50 рублей там всё почти уже хорошо. Я вот за ~200 купил и понял, что покупать не стоило. Лучше было бы выяснить это за 50 :)
+
avatar
  • INN36
  • 18 сентября 2024, 19:05
0
А что у вас там внутри? Все тоже самое?
+
avatar
  • avihome
  • 18 сентября 2024, 19:55
+2
Практически 1 в 1, но у меня на защёлках а не на шурупах. Ну и в схеме нет резистора на 100к.Хотя и он есть, чуть в другом месте
+
avatar
  • INN36
  • 19 сентября 2024, 13:11
0
Спасибо. А фото платы отдельно, крупным планом можно? Муська в комментах фото не увеличивает…
+
avatar
  • avihome
  • 19 сентября 2024, 13:37
0
Там и не уменьшенное фото — не очень. Но если нужно, то вечером сделаю подробно фото платы, мне не трудно. А пока так:
+
avatar
  • INN36
  • 19 сентября 2024, 14:07
0
вечером сделаю подробно фото платы, мне не трудно.
Да, пожалуйста сделайте.
+
avatar
  • avihome
  • 19 сентября 2024, 18:24
+1
+
avatar
  • INN36
  • 19 сентября 2024, 21:08
+1
Элементы те же.
А это что? (обведено красным)
+
avatar
  • avihome
  • 19 сентября 2024, 21:51
0
А это, так называемая «сопля» припоя, висящая на не до конца смытом флюсе. Но контакта с дорожками нет, я проверил. Убрал лишние «элементы» с платы :)
+
avatar
  • vlo
  • 19 сентября 2024, 17:45
0
уже третий вариант платы. «горшочек, не вари!» ;)
+
avatar
  • INN36
  • 19 сентября 2024, 21:10
0
Поэтому я заказал 3 у разных продавцов.
Но получил пока 1.
+
avatar
  • SEM
  • 18 сентября 2024, 19:48
0
Но, как всегда, получилось как всегда...:
Я вчера такую получил, покупал за 50р.
Для фонарика без встроенной зарядки и где-нибудь не дома (в авто, в командировке и т.п.) вполне годная штука, ведь БП с USB 5В всё равно для телефона в поездку берётся.
И потерять не жалко…
+
avatar
+4
Ещё вот такой есть. Имхо более универсальный в плане размера аккумуляторов — https://aliexpress.com/item/1005006160826128.html
+
avatar
  • Skylab
  • 18 сентября 2024, 17:04
+3
Для теплоотвода производители рекомендуют использовать ноги МС и паять их на металлизированные полигоны.
Да, микросхема LTH7 на сегодняшний день весьма проблемная — сильно греется даже при небольших токах заряда. Я тоже упоминал об этом в своем обзоре. Для этого производители советуют оставлять на плате вокруг LTH7 большое количество меди, особенно на земле, используя по возможности более широкие дорожки.
+
avatar
  • alex323
  • 18 сентября 2024, 19:19
0
Собственно, все линейные зарядки греются как печи. На том же али куча платок ШИМ зарядок за копейки. Вот в сторону них и надо смотреть.
+
avatar
0
В них диод греется на токах больше 1А.
+
avatar
  • alex323
  • 18 сентября 2024, 20:03
0
По сравнению с нагревом линейной зарядки на том же токе это ничто.
Возьмите для сравнения популярную плату зарядки на TP4056, она по умолчанию как раз около Ампера выдает.
Моё мнение — линейные зарядки уместны для устройств с аккумуляторами малой емкости, где зарядные токи малы — беспроводные наушники, mp3 плееры и т. д.
+
avatar
  • INN36
  • 18 сентября 2024, 20:51
+10
советуют оставлять на плате вокруг LTH7 большое количество меди, особенно на земле, используя по возможности более широкие дорожки.
Все верно, в обзоре даже есть ссылки на теоретические выкладки от Linear Technology.
Но не суть. Вчера внезапно наткнулся на статью из статью от ув. Abyr127
И знаете что меня поразило? Размеры полигонов для теплоотвода, сделанных автором.
Это для максимального тока 200 мА и 4054.
И я вдруг осознал, что все мы — всего лишь начинающие перфекционисты. Есть люди покруче.
Но на самом деле — снимаю шляпу перед ув. Abyr127.)
+
avatar
  • katran
  • 18 сентября 2024, 21:49
+6
а толку нет от таких полигонов (ну кроме экономии хлорного железа)
ножка не сможет отводить много тепла тем более ножки обычно в кристалу волосками приварены
Вот если бы там была площадка под кристаллом то да тема
+
avatar
  • INN36
  • 18 сентября 2024, 22:15
0
Вот если бы там была площадка под кристаллом то да тема
Расскажите подробнее про тему. Поп-корн заготовил. хотя и не употребляю…
+
avatar
  • alex323
  • 18 сентября 2024, 23:48
+4
Тема простая. Thermal pad называется. Но в SOT23 не применяется, так как размеры корпуса слишком малы.
+
avatar
  • alex323
  • 19 сентября 2024, 00:07
+2
Специально для минусаторов: смотрите документ SLVA937 от Texas Instruments.
Цитата:
The SOT23 package does not have a thermal pad
+
avatar
+3
Вероятно, имелось ввиду нечто вот такое:

Микросхема под микроскопом
+
avatar
  • dans
  • 19 сентября 2024, 00:48
+4
Мой вариант lth7. Первое фото — брюхо, там были проводки к кристаллу, видно срезы (5шт). Второе фото — сверху, центральная пластина (к ней припаян кристалл) собственно и есть изогнутый второй контакт. Типовая конструкция для «мощных» sot-23 — так или перевернуто (пластина-контакт у брюха). Главный теплоотвод — вторая нога, но особо не стоит рассчитывать.
Дополнительная информация

Есть корпуса (sot-223) где нога пошире
Ну и где торчит старужи корпуса (thermal pad) — sot-89 и т.д.

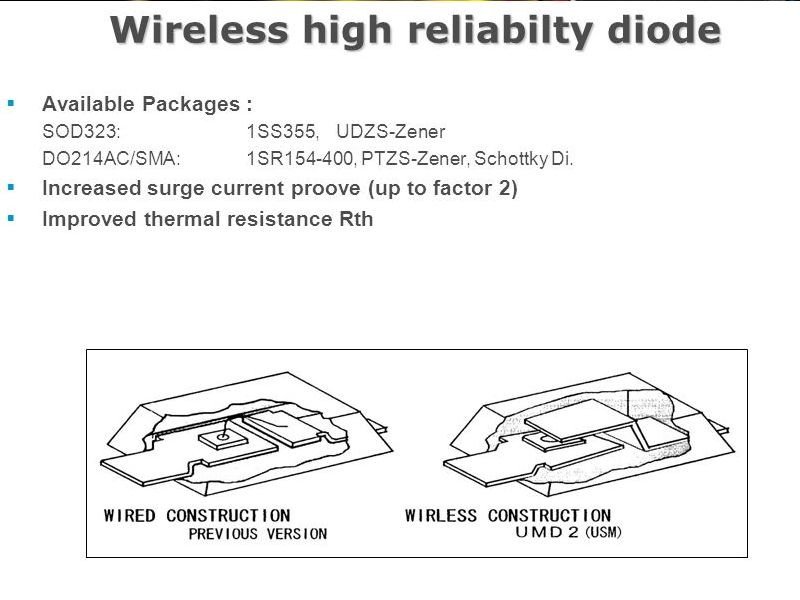

Есть корпуса где кристал зажат между парой пластин
Дополнительная информация

и т.д.
+
avatar
  • JohnJack
  • 21 сентября 2024, 12:58
0
Спасибо, красивое.
+
avatar
  • Grey_P
  • 18 сентября 2024, 23:50
0
тем более ножки обычно в кристалу волосками приварены
Там сам кристалл прямо на основании ножки сформирован
+
avatar
  • Serious
  • 19 сентября 2024, 18:08
0
Кирич делал обзор этих микрул лет так 10 назад — ссылка

И где-то у него были обзоры где он их применял.
+
avatar
  • antory
  • 18 сентября 2024, 20:17
0
Купил как-то, такие штуки
С тех пор никаких проблем не испытываю с холдерами 18650. Можно органично вписать в любой прибор, при желании. Ну и при наличии 3D принтера. Хотя, наверное, можно и без принтера сколхозить.
+
avatar
  • vlo
  • 18 сентября 2024, 21:09
0
у этих пружинок тоже сопротивление немалое.
+
avatar
  • antory
  • 18 сентября 2024, 21:29
+4
Из них 0.1 — сопротивление самих проводов
+
avatar
  • bludnik
  • 18 сентября 2024, 20:36
+1
я тоже купил для вылазок однопортовый, но лиитокалу 100с. оказалось что и опус ВТ-С3100 может заряжать аккумы 21700, только нигде не пишут об этом.
+
avatar
  • vlo
  • 18 сентября 2024, 21:09
+1
он и 32700 может. но — парами.
+
avatar
  • JohnJack
  • 21 сентября 2024, 12:59
0
Для этого у него ещё и больший ток в крайних слотах можно выбрать. Только не у всех банок плюсовой контакт дотягивается, приходится подкладывать проводящую пластинку.
+
avatar
0
сдали на утилизацию подобные игрушки, правда с питанием от сети. Выкинул плату, поставил обычную TP-шку на micro-usb, теперь заряжает нормально
+
avatar
  • virus_59
  • 18 сентября 2024, 21:57
0
Lii-S1 интересная штучка.
Судя по фото, полярность для неё вообще не имеет значения.
+
avatar
  • vlo
  • 19 сентября 2024, 13:46
0
в древние времена был популярен контроллер заряда 3582 — полноценный зарядник лития с автополярностью. но ток у него был весьма скромный и вроде бы ненастраиваемый.
+
avatar
  • INN36
  • 19 сентября 2024, 14:30
+1
но ток у него был весьма скромный и вроде бы ненастраиваемый.
300 мА без вариантов
HT3582DA Datasheet
+
avatar
+1
недавно как раз проводил ревизию своих аккумов.
Так вот, моя «умная» Litocala LI-PD4 отбраковала пару банок. То есть не видела их в упор.
Я было отправил банки в утиль, а потом решил попробовать сабжем.
И что вы думаете? половина ожила настолько, что потом и «Litocala» их увидела и подхватила.
Понятно, что емкость осталась небольшая, но спас несколько банок от мусорки.
+
avatar
  • Grey_P
  • 18 сентября 2024, 23:54
+5
Неужели не знаком банальный финт? Берём глубоко разряженную банку, подключаем её на пару минут к заряженной — и быстренько в зарядник. Появившееся напряжение на дохляке позволит заряднику распознать его, и начать зарядку.
+
avatar
  • Alex7667
  • 19 сентября 2024, 03:13
+1
Ниже написал про попытку восстановления разряженного в 0 18650.
+
avatar
  • Qurdi
  • 19 сентября 2024, 11:13
+7
Гальванизация откопанной стюардессы…
+
avatar
  • Grey_P
  • 19 сентября 2024, 00:19
0
Спокойно подряд зашёл в разные лоты и взял 2 шт.
+
avatar
  • Alex7667
  • 19 сентября 2024, 03:09
+3
По поводу LTH7.
Сразу говорю — не надо заряжать разряженные в 0 LiIon.
Итак… У всех зарядных устройств есть защита. Поэтому зарядить аккумулятор просто так не получится. А у меня разрядились 5 штук без защиты на 3000 мАч. Просто с резистором подключать не хотелось. И однажды мне под руку попался такой обнулённый аккумулятор и фонарь из фикспрайса. «Качнул» успешно до 3 Вольт, потом перекинул его в Liitokala Lii-500. И вроде как зарядил. Решил второй зарядить. Но ток всего 0.25 А, и грустно так сидеть. Взял другой кабель micro USB, ток 0.8 А, сначала сгорел светодиод, потом микросхема. Разобрал. LTH7. Заказал светодиоды и эти LTH7, заменил.
В общем кабели есть обычные, и есть для быстрой зарядки. А вот защиты от перегрузки у микросхемы не оказалось.
И тут из статьи узнаю, что там ещё защита от перегрева предусмотрена. Не доживёт до защиты.
А, да, аккумулятор. Всю ночь лежал в коробке в чугунной ванне, потому как нагрелся до 42 градусов и часов через 12 был уже около 40. В общем, опасное мероприятие. Дешевле расстаться с ними. Чтобы не загорелись.
+
avatar
  • vlo
  • 19 сентября 2024, 13:42
+2
во1ых частенько разряженные «в 0» — это которые в защиту ушли. по факту там запросто вполне приемлимые суть меньше 3.0.
во2ых просто надо за ними смотреть в подозрительных случаях. заканчивать свою жизнь с утечкой литий умеет и без всяких «разрядов в 0», и где-нить выше ~4В начинают все излишки переводить в тепло. случается такое нечасто. но да, для этого термоконтроль заряда полезен.
+
avatar
  • Alex7667
  • 19 сентября 2024, 16:19
+1
Незащищённые аккумуляторы ушли в 0.
Я же не написал что в отсечку ушли.
+
avatar
  • andryNK
  • 19 сентября 2024, 06:36
0
Подскажите такой вопрос, имеються аккумуляторы с тремя контактами, плюсовой минусовой и еще по середине толи для проверки температуры самого аккумулятора.
Имееться ли какое нибудь приспособление под эти контакты, тут они плоские и нужен прижым какойто?
+
avatar
0
Третий обычно температура, но китайцы люди изотретательные… Могут быть сюрпризы.
+
avatar
  • SBVF
  • 19 сентября 2024, 09:10
0
А встречалась где-нибудь в продаже платка 1s BMS с третьим NTC контактом?
В прожекторе родная такая плата ушла в защиту и с разными аккумуляторами поведение у неё одинаковое.
+
avatar
  • mooni73
  • 19 сентября 2024, 18:24
+3
Главное, что б они были изготовлены не для Ливана!
+
avatar
  • vlo
  • 19 сентября 2024, 08:05
+2
«лягушка»?
+
avatar
  • JohnJack
  • 21 сентября 2024, 13:55
+1
Лягушка (справа, лежит на боку).
Обратите внимание (если видно), что контакты хитро загнуты. Могут прижиматься к боковой плоскости, и могут упираться в торец.
+
avatar
  • valerak2
  • 19 сентября 2024, 15:42
+3
Блин ну китайцы круты… за такие деньги сделать работающее устройство еще и с доставкой комиссией али и тп.
+
avatar
  • bludnik
  • 20 сентября 2024, 13:43
0
Извини уважаемый, а в каком месте у нее 0.5А? «Относительно недавно появилась модификация Lii-100С — она может 0.5 А, 1 А и 2 А» Да, на коробке написано output current 0.5mA/1000mA/2000mA. Но на самой зарядке только 1000 и 2000мА можно переключать то. ААА, так это 0.5мА на 1.48v идет только. Всё, я понял, это на никель идет 0.5мА))))
+
avatar
  • INN36
  • 20 сентября 2024, 14:00
+1
а в каком месте у нее 0.5А?
В бумажной инструкции.
ТУТ, в самом конце видео.
+
avatar
  • vpbrod
  • 22 сентября 2024, 16:47
0
Офтоп.
Всем привет. Вижу тут народ в теме) Посоветуйте пожалуйста зарядник для 18650 с функцией повербанка с быстрой зарядкой. Типа Lii-MP-2 только для четырёх аккумов.
+
avatar
  • INN36
  • 23 сентября 2024, 15:44
0
только для четырёх аккумов
Это обязательно?
+
avatar
  • vpbrod
  • 24 сентября 2024, 07:14
0
Для двух у меня есть Lii-MP-2. Хотелось бы для 4. У меня была TOMO. Хоть её и ругают, но меня устраивала. отвалился разъём полез кривыми руками перепаивать и грохнул. Хотелось бы что-нибудь такое же. Lii-MP-2 брал на WB. Не знаю подделка или нет, но работает нормально и на 18650, и на 21700.
+
avatar
  • INN36
  • 24 сентября 2024, 10:50
+1
Давным-давно у меня были TOMO-2 и TOMO-4. И благодаря им я понял, что нужны специализированные ЗРУ и павербанки по отдельности. Мухи отдельно, котлеты отдельно ©.:)
Хотя пара простеньких павербанков с двумя 18650 (ссылка) иногда используются до сих пор…
+
avatar
  • vpbrod
  • 28 сентября 2024, 06:59
0
Меня TOMO-4 устраивал полностью. У TOMO-4 был единственный для меня недостаток, это быстрый саморазряд. Я решил эту проблему кусочком пластика от блистера, который вставлял между контактными площадками TOMO-4 и аккумуляторами на время простоя. Места такая прокладка не занимала вообще и на время работы хранилась в аккумуляторном отсеке, вставлялась за секунду и предотвращала саморазряд полностью. Если бы не мои кривые руки, пользовался бы девайсом по сию пору.
+
avatar
  • INN36
  • 28 сентября 2024, 08:47
0
Меня TOMO-4 устраивал полностью
Наверное, Вы всяко-разные нюансы сейчас уже забыли.
mysku.club/blog/aliexpress/59067.html
mysku.club/blog/aliexpress/59216.html
Я так глубоко не копал, ибо лет 100 как не радиолюбитель.
Но то, что TOMO-4 непредсказуемо чудил и тупил как при заряде, так и при разряде — помню до сих пор...)
TOMO-2 был у меня не долго, я его подарил почти новым.
+
avatar
  • vpbrod
  • 28 сентября 2024, 10:56
0
Единственно. что реально меня доставало это саморазряд. Решался пластиковой полоской от блистера. Если найду такой же БУ куплю обязательно.
+
avatar
  • VecH
  • 23 сентября 2024, 09:42
+1
Хочу Lii-S1 но с разъемом Type-C что бы с собой таскать, есть старенький и хороший фонарик, но у него нет встроенной зарядки

есть что то подобное?
+
avatar
  • jakki
  • 23 сентября 2024, 14:35
0
+
avatar
  • VecH
  • 23 сентября 2024, 15:12
+1
Заманчивая штука, только функция повербанка там лишняя, да и ценник не гуманный

Подумываю а не взять ли Lii-S1 и допаять там Type-C разъем
+
avatar
  • INN36
  • 23 сентября 2024, 15:32
+1
Заманчивая штука
Это клон Lii-MP-2, на Озоне есть точные подделки под Lii-MP-2. Можно почитать отрицательные отзывы тут.
+
avatar
  • VecH
  • 23 сентября 2024, 16:02
+1
Взрывная штука :)
+
avatar
  • st2002
  • 23 сентября 2024, 21:09
+1
30, 50 рублей… помнится не так давно набрал таких целый ящик по 6 и 9 рублей.
+
avatar
  • kiv69
  • 25 сентября 2024, 02:11
0
В lii-500 обломался контакт. Купил такую зарядку, переставил контакт
По чипам. Никто не пробовал их параллелить?
+
avatar
  • vlo
  • 25 сентября 2024, 15:36
+1
а смысл такую мелочь? если уж параллелить — то аля 4056, у них и теплоотвод лучше. можно.

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
