Использование многопортовой зарядки в борьбе с USB змеёвником


Сначала у вас пара однопортовых зарядок, потом покупаются многопортовые — но счастья всё равно нет. Зарядка обрастает клубком проводов, они собирают пыль, путаются, мозолят глаза, шипят и капают ядом. О борьбе с этим змеёвником и хочу рассказать. Не победой, конечно, похвастаться, но существенным отступлением врага.


Если начать с конца, то сейчас получилась вот такая конструкция

Модель зарядки большой роли не играет — пойдёт любая брусочком с 5-6 портами на одну сторону. Зарядка прикручена к ножке стола, больше фото будет ниже. Про число портов — важно. Я подбирал опытным путём, есть у меня даже на 12 портов. Оказалось, что не надо пытаться объять необъятное. 5 хватает по правилу Парето почти всегда. На тот редкий случай, если не хватает — уже в ящике берём ещё одну зарядку и нужные провода.

Провода гораздо важнее, чем модель зарядки. Используются минимального сопротивления самые качественные провода, по возможности короткие, полметра. При этом IMHO плоские подходят гораздо лучше. Я использовал UGREEN microUSB и один ORICO typeC, озирал тут. Пятый — 30pin на старый Apple, на хозяйстве старые iPad, дети играют, браузер, кино можно смотреть с локального NAS. К сожалению, этот кабель метровый.

На заднем плане видны ещё провода — эти подключены к USB портам компьютера и используются при необходимости передачи данных. Провода сплетены в единый жгут и висят на канцелярском зажиме — чтобы не высовываться, но быть под рукой при нужде.

Неказистый мой столик
Купил 15 лет назад в Икее как временный на съёмную квартиру. Уже и квартира своя и женился, и детей нарожали — а ничего постояннее временного нету. Берёзовый столик живее всех живых.

А вот так это выглядит при зарядке устройств. Мелочь вроде телефонов почти всегда идёт на стол. Для планшетов есть и второй вариант — на корпус системного блока этажом ниже. Видно, что клубка проводов не видно :)


Отдельная проблема возникла с детским коптером, который хочет USB typeA. Временно отключать один из кабелей можно, но удобнее оказалось бросить в карандашницу переходник microUSB мама — USB typeA мама


А вот так это выглядит, если отодвинуть стол от стены и посмотреть с с торца.

Скобу согнул из какого-то икеевского же шаблона от кухонной полки. Провода пошли под скобу и одновременно играют роль эластичной прокладки. Плоские, конечно, лучше. Придёт ещё один — заменю.

Левее видна верёвка, прикрученная двумя шурупами к столешнице. Это была прошлая версия борьбы со змеями. На верёвку вешались канцелярские зажимы, один видно. Через ушки пропускались провода.

Сейчас оставил один зажим — для проводов данных, для подключения гаджетов к компу. А верёвка пригодилась, полуметровые провода от зарядки переброшены через эту верёвку. То есть взять провод можно не глядя — он у торца стола. Но не видно и не болтается до полу.

Вот в общем про одержание змейства и всё. Дальше про саму зарядку. Но так как я её уже упоминал и зарядка ничем выдающимся не отличается — прячу большой кусок под спойлер.

Доставка, упаковка, внешний вид, ТТХ, нагрузочное тестирование и тест на нагрев.

Доставка и упаковка

Заказ 11.11, доставка 19.12, CDEK.
Упаковка у JD знатная, пупырчатый пакет вдвое толще, чем привычные. Но фотографировать поленился.

Коммерческая упаковка — аккуратные картонные коробочки. Мелкая засада в том, что китайские вилки менял. А наши вилки не лезут в те коробочки.
Коммерческая упаковка



Внешний вид и комплектация

Комплектация — зарядка, кабель с китайской вилкой, коробка, краткая инструкция, рекламка.
Никаких светодиодов, пищалок и других указаний на то, что зарядка работает (перегружена и тп) не предусмотрено.
Ни на больших ни на малых нагрузках при приложении к уху не пищит.

Кабель съёмный, на стандартный разъём — явный плюс.





Спецификации

Anker PowerPort 5 Lite A2134
5 портов для зарядки, 2 из которых помечены как IQ
Вход 110-240В
Выход 5В 5A
Масса 159 г * взвесил без кабеля — 129 г
Габариты 91 х 58 х 26 * это без учёта кабеля. Его длина 135 см

Нагрузочное тестирование

Какой-либо разницы при нагрузке порта с и без IQ не наблюдал

1) Видно, что у этой зарядки с ростом тока напряжение падает. Есть и особенность — один раз, на токе 0.8А напряжение скачком растёт с 5.15 до 5.25 В, затем с ростом тока продолжает плавно снижаться. Особенность сохраняется на разных портах — с и без IQ.

Включаем две нагрузки — снова одна на 2.4А, ток на другой поднимаем.


До 3А (5.4 в сумме, напомню, паспортный ток до 5A) зарядка напряжение держит, дальше резко роняет.

Напряжения на линиях данных

На двух портах IQ D+/D- +-2.7 вольта. IPad 2 ест с них полтора ампера. А вот на остальных трёх iPad ест только 0.68 ампера, а линии данных, похоже, болтаются в воздухе тк на них при каждом подключении показометра что-то разное.

Андроид телефон разницы между портами не видит. Он сейчас почти заряжен и с любого берёт около ампера.

Прогрев на час

Гружу максимальным паспортным током, 5А (2.4+2.6) и оставляю на час.
Через час по показаниям пирометра DT300 (в помещении 28°C.) на корпусе 62°C, на USB 67°C.

Надо понимать, что внутри существенно горячее. Во-первых, телесный угол измерения у пирометра широкий и лишь его малая часть смотрит внутрь разъёма. Во-вторых, горячие точки удалены от разъёмов.
Планирую купить +2 Добавить в избранное +18 +34
свернуть развернуть
Комментарии (41)
RSS
+
avatar
  • bdos
  • 03 марта 2018, 20:38
0
Ну с расположением такой зарядки, Америку не открыли, видел подобное в лайфхаках.

Прогрев на час
Только на два порта?
+
avatar
  • 2gusia
  • 03 марта 2018, 20:49
0
На паспортный суммарный ток.

Ну и ничто не ново под луной :) Но я самостоятельно дошёл. По итогам пары месяцев эксплуатации — решил поделиться.
+
avatar
  • sir0ta
  • 04 марта 2018, 07:50
+4
Но я самостоятельно дошёл
МУЖИК!
До чего дошел прогресс… закрепил зарядку на торце стола и все, надо вы… ть туториал…
+
avatar
0
Мне одному непонятен смысл змеевика в заголовке?
+
avatar
  • 2gusia
  • 04 марта 2018, 15:11
0
Имелся в виду змеЁвНик — гнездо, скопище змей. А не змеевик — камень; извилистая трубка для охлаждения.
+
avatar
+1
первое фото Одесса… «Лаокооон и его сыновья»
+
avatar
  • 2gusia
  • 03 марта 2018, 20:48
0
Он :)
+
avatar
0
сколько раз ему отбивали хозяйство..))
+
avatar
0
Может просто хотели примерить себе? Или поменяться )
+
avatar
  • 2gusia
  • 03 марта 2018, 20:57
+1
Этому из Ватикана пришлось сложнее :)
+
avatar
  • ChatBot
  • 03 марта 2018, 21:07
0
я этого чувака в Питере видал
+
avatar
  • 2gusia
  • 03 марта 2018, 21:14
0
Есть в Эрмитаже.
+
avatar
+2
ЗУ отличное, а победа над проводами весьма сомнительная. При большом количестве гаджетов целесообразней использовать 2 или 3 ЗУ + активный хаб.
+
avatar
  • 2gusia
  • 03 марта 2018, 20:59
0
Я использовал 2 ЗУ. Несколько лет :)
+
avatar
  • dens17
  • 03 марта 2018, 21:28
+1
Поэтому я взял такую Orico. И розетки в ней есть и 5 usb-портов и фильтры нормальные.
+
avatar
  • 2gusia
  • 03 марта 2018, 21:35
+2
Меня интересовал вариант, не занимающий места на столе. Кроме того, если в эту зарядку вставить провода — они будут на самом виду
+
avatar
  • ChatBot
  • 03 марта 2018, 21:12
0
А как же всякие fastcharg'и?
+
avatar
  • 2gusia
  • 03 марта 2018, 21:16
+1
Я купил QC3.0 зарядку, тк телефон поддерживает. Потестил, описал и пришёл к выводу, что в моих условиях польза незначительна.
+
avatar
0
А мастеру не проще поставить обычный блок питания на 5 Вольт ампер на 20 и прицепить к нему много обрезанных шнурков с микроюсб? А еще лучше самому сделать кабели из 2*0,35 и микроюсб папы.
+
avatar
  • 2gusia
  • 03 марта 2018, 21:40
+1
Мастеру — может быть ;) А топикстартеру сразу вспоминается, что этот БП имеет какой-то размер, постоянно будет под парами, что возможны замыкания, а стол деревянный и пр и пр. И трусость не позволяет.
+
avatar
  • dens17
  • 03 марта 2018, 21:52
0
Просто так мощный БП использовать опасно. А если в кабеле USB замыкание будет?
Надо типа такого городить.
+
avatar
0
Да это не проблема. Выходы пустить через SMD предохранители. КЗ достаточно редкая вещь.
+
avatar
+13

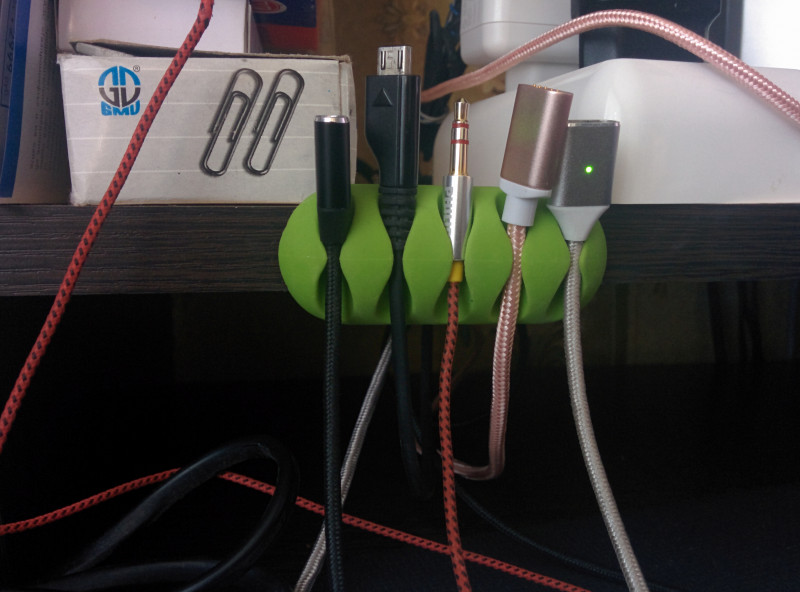

Думаю, автору темы для полноты картины не помешает органайзер от ORICO (https://www.jd.ru/600121170.html), тем более цена на него сейчас всего $0,99. 4 цвета.
