ZD-182 — автоматическая «точилка» для паяльника

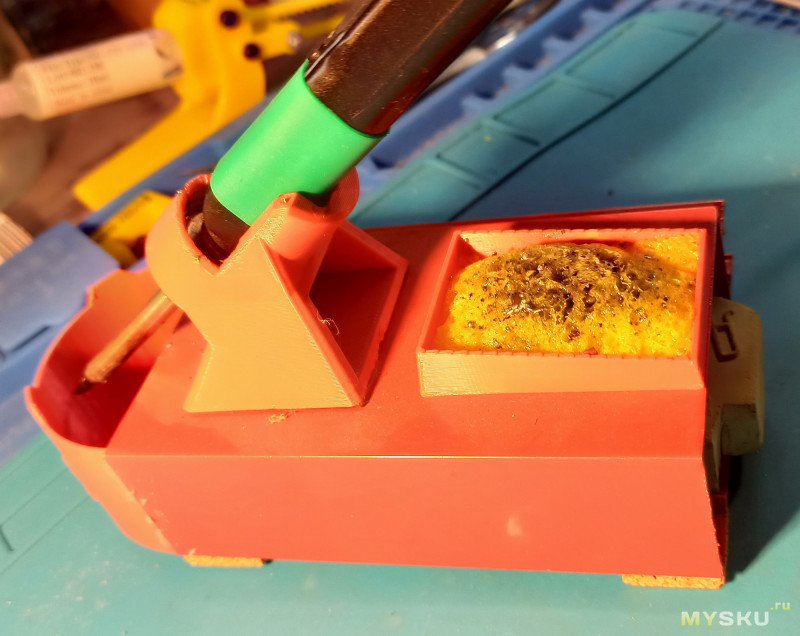

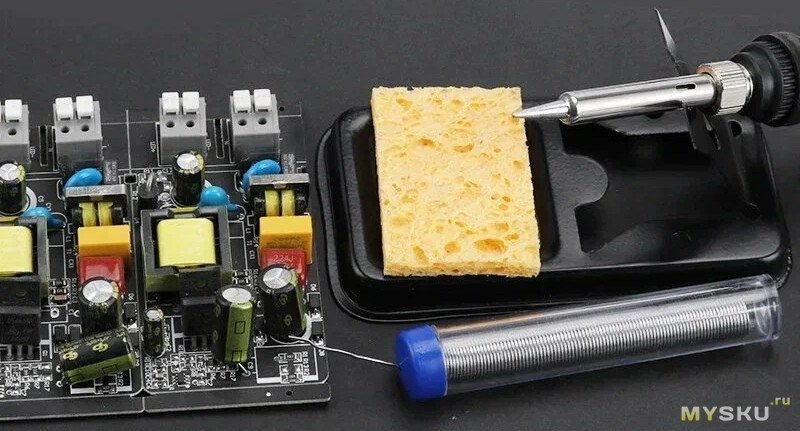

Есть инструменты, без которых паять в принципе можно, более того, можно годами обходиться без них и совершенно не чувствовать себя обделённым, но стоит один раз поставить такую штуку рядом с паяльником, привыкнуть — и через некоторое время уже начинаешь удивляться, зачем раньше каждый раз тыкал жалом в губку или латунную стружку.

Автоматическая «чистилка жал» относится как раз к этой категории.

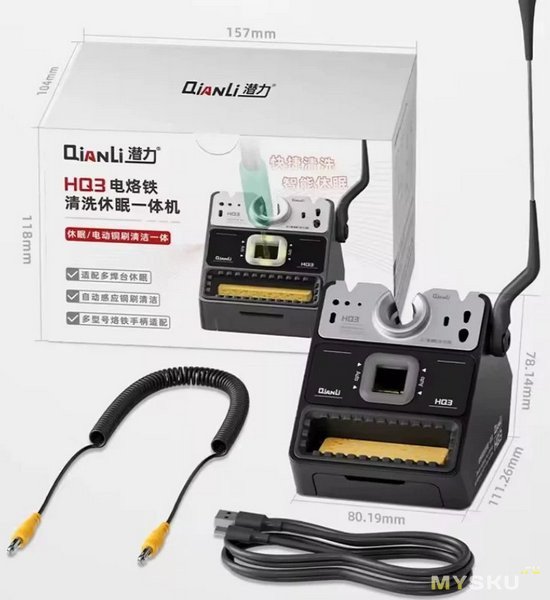

Я долго выбирал, что купить. В основном склонялся к AiXun CM30 или QianLi HQ3, но в процессе поисков случайно наткнулся в местном магазине на ZD-182. Под другим названием — MP-182 — эта же чистилка продаётся и у Farnell.

По мере выбора начал составлять сравнительную таблицу. Она далеко не полная, но чем больше моделей я в неё добавлял, тем выше поднимались мои брови. Раньше я почему-то считал автоматические чистилки довольно нишевым инструментом и был уверен, что выпускают их буквально несколько крупных производителей — Weller, QUICK, Hakko и ещё пара компаний.

Оказалось, всё совсем не так. Свои модели есть у AiXun, QianLi, ATTEN, BAKON, JBC и множества других, известных и не очень, производителей паяльного оборудования. Причём разброс цен впечатляет не меньше, чем количество моделей.

В общем, выяснилось, что рынок автоматических чистилок существует давно, довольно активно развивается, а выбор здесь гораздо больше, чем я предполагал.


Сама идея, конечно, далеко не новая. Подобные устройства давно используются с профессиональным паяльным оборудованием, и принцип у большинства примерно одинаковый -двигатель, пара вращающихся навстречу друг другу щёток, датчик, который понимает, когда пора включиться, — и несколько секунд на очистку жала.

Конечно, у профессиональных моделей есть свои преимущества, качество изготовления, ресурс, ESD-защита))), доступные сменные щётки и просто уверенность, что устройство переживёт не один паяльник. Но сама задача от этого сложнее не становится — быстро и аккуратно очистить жало.

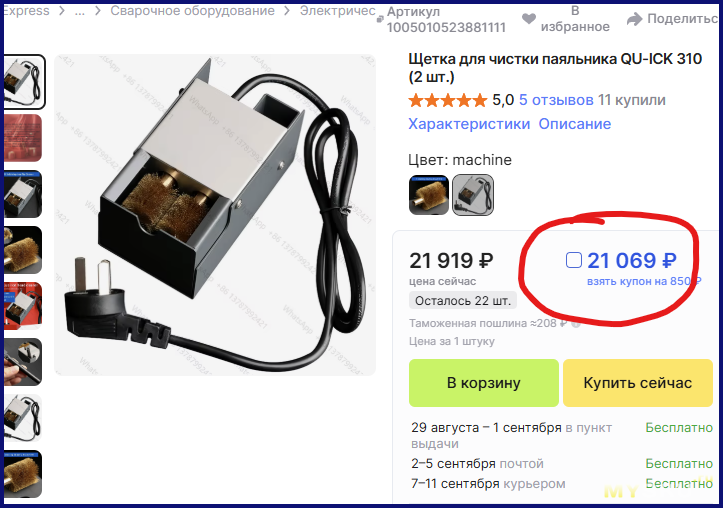

И вот здесь всё замечательно ровно до того момента, пока не посмотришь на цену. Отдавать несколько сотен долларов за устройство, которое, если совсем упростить, должно в нужный момент покрутить двумя щётками, мне до последнего времени было немного жалко.

Поэтому и стало интересно, а обязательно ли за хорошую автоматическую чистилку платить несколько сотен долларов, или с этой задачей нормально справится устройство за $25?

Мне в последнее время паять приходилось действительно много —и процедура «макнул — протёр — снова макнул» постепенно начинает надоедать.
Поэтому для начала решил попробовать самый бюджетный вариант автоматической чистилки, который удалось найти локально.

Героем сегодняшнего обзора стал ZD-182. За устройство я заплатил около 100 zł ($27), что на фоне профессиональных решений выглядит почти несерьёзно. Тем интереснее посмотреть, что скрывается внутри за такие деньги и, самое главное, насколько хорошо ZD-182 справляется со своей основной задачей — очисткой паяльных жал.

Что такое ZD-182?

Производителем указан ZD Zhongdi.

Устройство довольно компактное:

размеры — 133 × 83 × 69 мм;
питание — 18 В;
комплектный блок питания — 18 В / 0,5 А;
заявленная мощность — 2 Вт;
автоматическое включение;
два отдельных механизма очистки;
отверстие 7 мм — удаление остатков припоя;
отверстие 10 мм — очистка окислов.

То есть перед нами не просто две одинаковые вращающиеся щётки. Производитель разделил очистку на два этапа.

Первый предназначен для обычной повседневной очистки жала от лишнего припоя. Второй — уже для более серьёзной борьбы с окислами.
Питание внешнее, поэтому на рабочем столе появляется ещё один блок питания. С одной стороны, хотелось бы обычный USB-C — в 2026 году 18-вольтовый адаптер с круглым разъёмом выглядит немного архаично.
С другой — подключил один раз и забыл.

Внешний вид

В сравнении с паяльниками

ZD-182 оказался значительно меньше, чем кажется на фотографиях. Да и вообще фотографии не совсем передают впечатление от устройства. Вживую пластик выглядит и ощущается заметно лучше, а сама чистилка, когда берёшь её в руки, производит гораздо более приятное впечатление.
На рабочем столе возле микроскопа обычно и без того живут паяльник, фен, флюс, припой, пинцеты, щётки и ещё десяток вещей, которые совершенно непонятным образом размножаются в течение рабочего дня.
Поэтому ещё один аппарат размером с паяльную станцию мне совершенно ненужен. Здесь с размерами всё нормально, чистилка компактная и много места на столе не занимает, но после пайки рука тянется поставить паяльник в чистилку))).

Корпус пластиковый. Каких-либо дизайнерских изысков нет, для рабочего инструмента они и не требуются.

Одна из причин, по которой мне вообще захотелось попробовать автоматическую чистилку, — скорость. С обычной латунной стружкой всё работает, но с жалом всё-таки приходится немного повозиться: несколько раз провести по стружке, повернуть, посмотреть на результат, при необходимости повторить.
Здесь всё сводится буквально к одному движению. Вставил жало — сработал датчик, запустился двигатель, щётки сделали своё дело. Вынул — двигатель остановился. На всю процедуру уходит примерно секунда, при этом качество очистки действительно высокое — в большинстве случаев одного прохода вполне достаточно. Если же результат не устроил, просто повторил ещё раз.
Казалось бы, экономия в несколько секунд ничего не решает. Но когда за рабочий день жало приходится очищать десятки, а иногда и сотни раз, разница уже ощущается.
Собственно, именно этого я и хотел от автоматической чистилки -вставил, очистил, вынул и продолжаешь паять. Быстро, качественно, никаких кнопок, губок и лишних движений.

Зачем тогда два отверстия?

В большинстве случаев мне требуется не восстановление убитого жала, а совершенно банальная операция — убрать с него лишний припой перед следующей пайкой.
Для этого предназначено верхнее отверстие с мягкими щётками(предположительно силиконовые). Это основной режим, которым предполагается пользоваться постоянно, быстро убрать остатки припоя и продолжить работу.
Второе отверстие оснащено металлическими щётками и предназначено уже для более серьёзной очистки окисленной поверхности жала.

И здесь я бы сразу разделил эти два способа очистки.

Удаление лишнего припоя и борьба с окислами — совершенно разные задачи. Если после каждой пайки без необходимости драить нормально залуженное жало жёсткой металлической щёткой, дольше оно от этого точно не проживёт.
Поэтому секцию с металлическими щётками я рассматриваю скорее как инструмент периодического применения — когда обычной очистки уже недостаточно и на поверхности появились заметные окислы и нагар.
А вот верхняя секция с мягкими щётками как раз предназначена для постоянной повседневной работы.

Пример использования



Сорри за плохой звук — записывал во время работы, и звук записался через гарнитуру.

Разбираем





Устройство разбирается довольно легко, да и сама конструкция оказалась предельно простой. Внутри — двигатель с редуктором, механизм щёток, датчик автоматического включения, небольшая плата управления и ёмкость для сбора снятого припоя.
После разборки возник вполне практический вопрос, как обслуживать щётки и чем их заменить после износа?
Сами щётки можно периодически чистить от остатков припоя не снимая. А вот узел в целом, судя по конструкции, производитель, скорее всего, предполагал менять целиком.
Где купить такой узел отдельно и можно ли подобрать подходящие щётки от других чистилок — вопрос пока остаётся открытым.
Впрочем, при стоимости ZD-182 около $25 проблема с расходниками выглядит не настолько страшно. Даже если щёток хватит всего на год активной работы, проще будет купить ещё одну чистилку и получить заодно полный комплект запасных частей.

Можно, конечно, ещё долго рассказывать об этом устройстве, разбирать нюансы конструкции и придумывать дополнительные тесты. Но, пожалуй, на этом пока остановлюсь.

После разборки, правда, уже появилось несколько идей для доработки. Например, установить внутрь аккумулятор или добавить питание от USB. Заодно интересно попробовать немного поэкспериментировать с датчиком и скоростью вращения двигателя.

Но всё это оставлю на потом.

Насколько ZD-182 действительно хорош и удобен в повседневной работе, станет понятно только через несколько месяцев. А пока это тот редкий для меня случай, когда обзор пишется всего после недели использования.
Поэтому окончательную точку здесь ставить рано. Если в процессе эксплуатации обнаружится что-нибудь интересное — хорошее или плохое — обзор дополню.

Плюсы

-Работает — и со своей основной задачей справляется хорошо.
-Два типа щёток для разных задач — на мой взгляд, огромный плюс.
-Низкая стоимость.

Минусы

-Датчик не всегда чётко срабатывает с тонкими жалами C210, а с C115 ситуация ещё хуже. Впрочем, проблема легко решается небольшим круговым движением ручкой паяльника.

Поскольку автоматическими чистилками других производителей я раньше не пользовался, напрямую сравнивать ZD-182 мне пока не с чем.

По традиции — на вопросы отвечу, обзор дополню.

Но главный вопрос, как такая штуковина влияет на продолжительность жизни жал, остается открытым?

добавлено

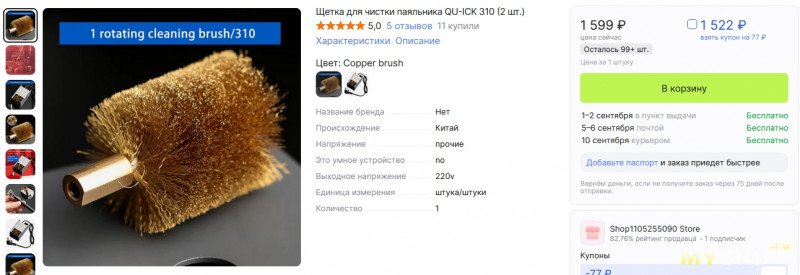

Нашелся единственный продавец, кто продает запасные щетки
ссылка
