Угловые разборные вилки штепсельные от "Росэлектропласт" В16-151
- Цена: 163р. за 2шт.
- Перейти в магазин
Потребовалось заменить на сетевом удлинителе австралийскую вилку на европейскую. Обрезков нормальных вилок в закромах не оказалось. Нашёл на озоне подходящий вариант угловых вилок с заземлением и гибкими хвостовиками, причём локального производства. Заказал. Под катом обзор и, разумеется, тесты.
Заказывал пару штук. Упакованы в пакет с картонной этикеткой, на которой указаны электрические характеристики 16А 250В 4000Вт
Вес
Корпус пластик, внутри ничего не гремит, размеры указал на фото.
Торцевая сторона корпуса слегка выпуклая, имеет шершавую поверхность.
Сверху и снизу на корпусе проходит контакт заземления
Хвостовики из в меру мягкого материала.
Ширина хвостовика и размер отверстия (примерно). Внутри хвостовиков поперечные рёбра, похожие на резьбу, а может быть это она самая и есть.
Штыревые контакты выполнены по евростандарту (толстенькие) и прямые.
Электрические характеристики указаны и на корпусе вилок — 16А 250В
Металл жёлтый, не магнитится, это хорошо, ибо это латунь, полнотелая.
Проверим также напильником. Внутри металл тоже жёлтенький.
Разберём. Выкручиваем саморез с крестовидным шлицем. Конструкция состоит из двух пластиковых частей — внешняя корпусная и внутренняя-вкладыш с контактами. Контакт заземления единый, огибает корпус U-образным изгибом, фиксация проводника через винт с плоским шлицем. Хвостовик съёмный.
Штыревые контакты тоже съёмные.
Тесты пластика на горючесть. Очень важная характеристика. Откусил кусачками образцы от основной части корпуса с контактами и от корпусной части. Проверим пластик, который непосредственно держит электрические контакты. Подношу пламя, он плавится, обугливается, но не загорается.
То, что пластик не поддерживает самостоятельное горение — очень хорошо.
Пластик корпуса — уже другой, обычный, он загорается.
По-хорошему, надо было и тут сделать негорючий.
Ставить вилку буду к данному сетевому удлинителю от Xiaomi. Изначально здесь стояла австралийская вилка с тремя плоскими контактами. Провода подготовлены.
Не забываю сразу вдеть хвостовик. Толщина внешней изоляции провода 8мм, но хвостовик на нём сам по себе не болтается, так как изнутри в хвостовике есть поперечные рёбра.
Наматываю букеты проводников и закручиваю. Излишек заземляющего провода позже подрезал. Нужно проследить, чтобы центральное сквозное отверстие было свободно и чтобы заземляющий провод его не загораживал, так как через него будет закручиваться саморез при сборке корпуса.
Готово.
Минус — прижим посредством винтов с плоским шлицем, пора избавляться от этого и внедрять уже крестовой шлиц. Чтобы разобрать вилку и закрутить контакты, требуется по сути две отвёртки, а можно было бы обойтись одной. Это на заметку производителю.
В остальном, хорошие вилки, латунь полнотелая, пластик безопасный (основа с контактами), евровилка, фиксация винтовая, хвостовики от заламывания провода есть, заземляющий контакт есть. Такие вилки могу рекомендовать. Возьму ещё пару про запас.
Кстати, по артикулу их можно найти ещё дешевле.
Заказывал пару штук. Упакованы в пакет с картонной этикеткой, на которой указаны электрические характеристики 16А 250В 4000Вт
Вес
Корпус пластик, внутри ничего не гремит, размеры указал на фото.
Торцевая сторона корпуса слегка выпуклая, имеет шершавую поверхность.
Сверху и снизу на корпусе проходит контакт заземления
Хвостовики из в меру мягкого материала.
Ширина хвостовика и размер отверстия (примерно). Внутри хвостовиков поперечные рёбра, похожие на резьбу, а может быть это она самая и есть.
Штыревые контакты выполнены по евростандарту (толстенькие) и прямые.
Электрические характеристики указаны и на корпусе вилок — 16А 250В
Металл жёлтый, не магнитится, это хорошо, ибо это латунь, полнотелая.
Проверим также напильником. Внутри металл тоже жёлтенький.
Разберём. Выкручиваем саморез с крестовидным шлицем. Конструкция состоит из двух пластиковых частей — внешняя корпусная и внутренняя-вкладыш с контактами. Контакт заземления единый, огибает корпус U-образным изгибом, фиксация проводника через винт с плоским шлицем. Хвостовик съёмный.
Штыревые контакты тоже съёмные.
Тесты пластика на горючесть. Очень важная характеристика. Откусил кусачками образцы от основной части корпуса с контактами и от корпусной части. Проверим пластик, который непосредственно держит электрические контакты. Подношу пламя, он плавится, обугливается, но не загорается.
То, что пластик не поддерживает самостоятельное горение — очень хорошо.
Пластик корпуса — уже другой, обычный, он загорается.
По-хорошему, надо было и тут сделать негорючий.
Ставить вилку буду к данному сетевому удлинителю от Xiaomi. Изначально здесь стояла австралийская вилка с тремя плоскими контактами. Провода подготовлены.
Не забываю сразу вдеть хвостовик. Толщина внешней изоляции провода 8мм, но хвостовик на нём сам по себе не болтается, так как изнутри в хвостовике есть поперечные рёбра.
Наматываю букеты проводников и закручиваю. Излишек заземляющего провода позже подрезал. Нужно проследить, чтобы центральное сквозное отверстие было свободно и чтобы заземляющий провод его не загораживал, так как через него будет закручиваться саморез при сборке корпуса.
Готово.
 |  |
Выводы
Минус — прижим посредством винтов с плоским шлицем, пора избавляться от этого и внедрять уже крестовой шлиц. Чтобы разобрать вилку и закрутить контакты, требуется по сути две отвёртки, а можно было бы обойтись одной. Это на заметку производителю.
В остальном, хорошие вилки, латунь полнотелая, пластик безопасный (основа с контактами), евровилка, фиксация винтовая, хвостовики от заламывания провода есть, заземляющий контакт есть. Такие вилки могу рекомендовать. Возьму ещё пару про запас.
Кстати, по артикулу их можно найти ещё дешевле.
Самые обсуждаемые обзоры
| +75 |
4326
121
|
Кровь из глаз…
Но вилка плохая, это правда.
А лудить кольцо и чтобы потом всё влезло — это вряд-ли.
Конструкция этой вилки явно предполагает зажим прямого короткого проводника.
Конструкция данной вилки предназначена для крепления кольца, сплетённого из провода.
Отдельным жилам не позволит быть неприжатыми НШВ или лужение. Проводник удержен будет бортом шайбы.
Я начал с комментария о том, что топикстартер показал то, как делать не надо.
Вы же продолжаете настаивать на своих неверных убеждениях. Остановитесь.
Главное наше расхождение в том, что я привожу правильные, с точки зрения электробезопасности, способы монтажа этого г-на, а вы опасную отсебятину, которое сделает обозреваемый предмет еще опаснее.
При выполнении подобного соединения необходимо, чтобы площадь контакта не была меньше площади провода (наименьшего из проводников). Т. е. необходимо, чтобы под прижимную шайбу попали все жилы проводника. Это можно обеспечить гильзой или лужением.
В скрученном многожильном проводе, попавшим под винт, жилы могут друг-друга передавить из-за локальной концентрации давления шайбы. Поэтому, скручивать многожильный провод не нужно при лужении. Скручивать провод при применении НШВ запрещено инструкцией к этому НШВ. Ну и, исходя из вышесказанного, не нужно плести кружочки.
И да, НШВ можно и не обжать, если убедится, что провод внутри НШВ окажется под винтом — на качестве соединения это не скажется. Но это нарушение инструкции производителя НШВ, лучше обжать.

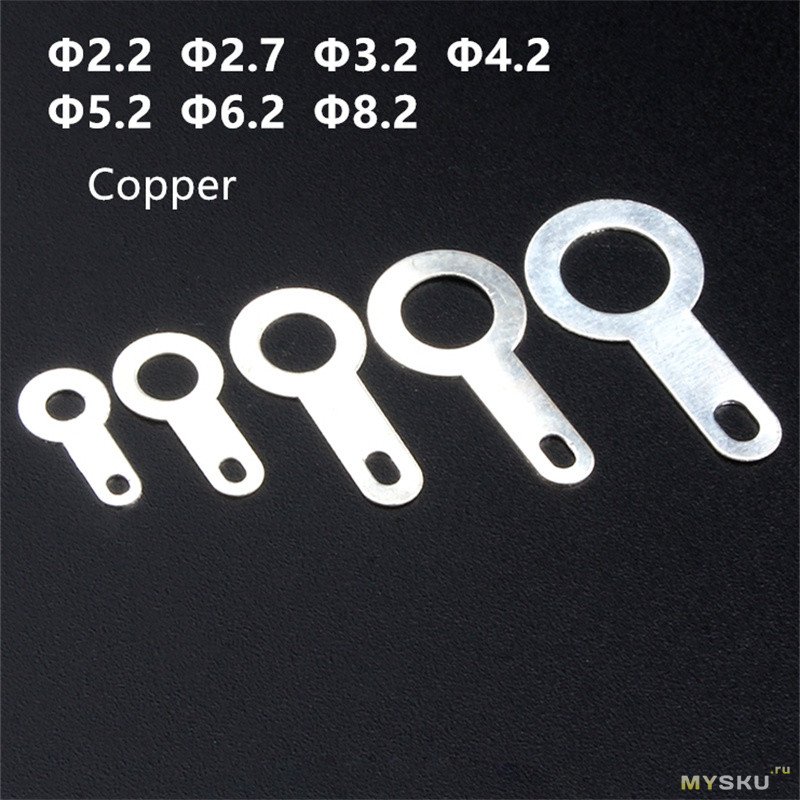

https://aliexpress.ru/item/1005007205112807.html
1. Они под пайку.
2. Они длинные, их гнуть придётся.
3. Кстати, и не факт что они влезут в посадочное место.
4. Скорее всего такое кольцо будет сложно использовать с большим диаметром провода. Полтора квадрата или выше только через НШВИ.
Блин как всё сложно! Нужно найти и купить редкие кольца, потом их ещё паять, а потом ещё гнуть, чтобы влезли, вместо того чтобы купить сразу нормальную вилку и засунуть туда НШВИ на обжиме!!!
В вилку ничего кроме НШВ коротких не влезет
НШВ можно использовать для обозреваемой вилки.
Но будет провод работать на излом, что не очень хорошо.
В эту вилку ничего кроме НШВ не применить.
Первый раз что ли.
Тем более понять нормальная это вилка или нет сложно, а в не нормальных винт тупо перекусывает ншви, тут такого хотя б не будет
Кроме того, придётся сильно гнуть до излома провод.
Вилки под НШВИ делают прямыми, чтобы провод не изгибался и изламывался.
В любой вилке винт перекусит НШВИ, если винт перетянуть.
Нет, не в любой, есть винты с затупленными/скругленными кончиками, они не перекусывает.
в чем неудобство?
похожие турецкие вилки с выключателем и индикацией сети.
Да и если эстетика не важна можно к «станции»(странное название для «банки силы» на 220, но тут походу как к с ксероксом — прижилось) колодку прикрутить, ну а если уж полезли то можно попробовать, при наличии места и, розетку нормальную врезать.
Получается, провод удерживается только контактными креплениями, что по моему скромному мнению нехорошо
Но по сути это не делает вилку хорошей.
Но опять же смотря для чего. Если настольная лампа, где светодиодка стоит ну на 15 ватт, то и пофиг. А вот если чайник или удлинитель куда нерадивый пользователь 3 чайника подключит — тогда да, надо нормальную брать.
Вариантов таких вилок несколько, кто как скопировал так и есть.
Самую первую которую я ещё в 90х видел — планка и 2 шурупчика. Потом прижимание корпусом но там в другом регионе было, когда был вгостях. Потом как у вас попалось несколько.
Как-то попадалась которая вообще ничем не прижималась но это давно очень в ранние 90е, что было на рынке…
И там наматывал изоленту или стяжку ставил. Стяжки у нас были довольно давно с СХ техникой поставлялись какой-то.
Так что тут спорить бесполезно, тут кто как учудил так и делает в этмо ширпотребе. У кого они это содрали икак там было лично я не знаю, да и навернео концов уже не найти.
Кстати, продавались тоже парами…
Похоже, магазин сворачивает свою деятельность…
)))
Меня одно удивляет — откуда у них такие запасы винтов с прямым шлицем? )))
Во всех фотках выше на винтах PZ/FL или PH/FL. Советский станок к такому не готов…

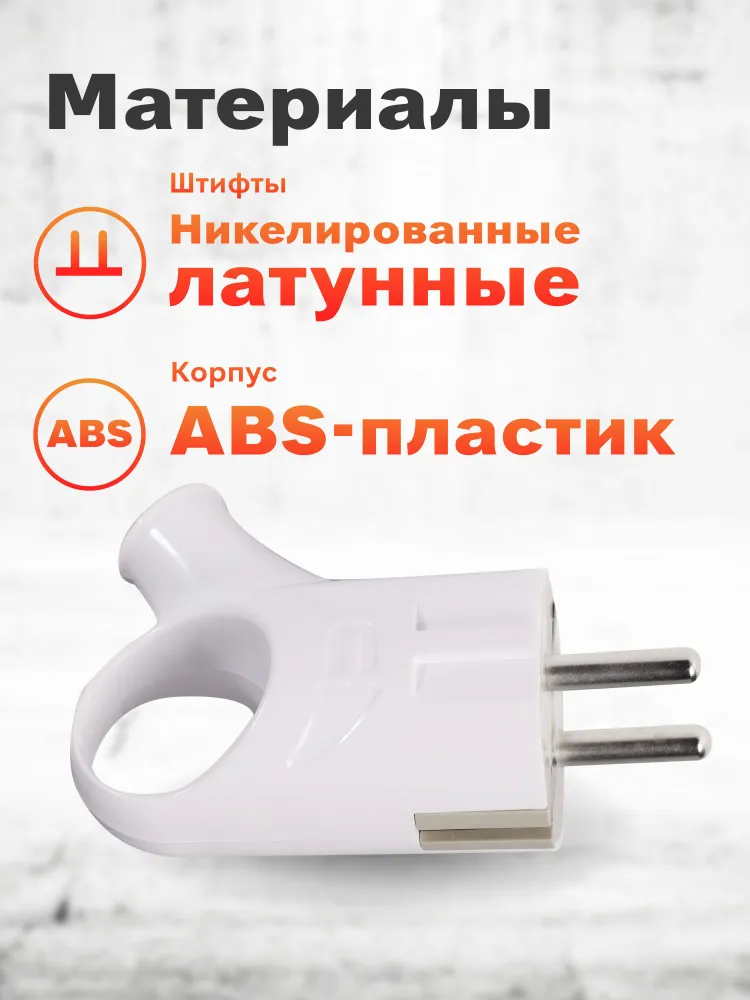

https://www.ozon.ru/product/vilka-smartbuy-s-koltsom-s-zazemleniem-belaya-16a-250v-sbe-16-p03-w-1680923309
А я, кстати, такой случай знаю. Так что по важности, куда там 3д принтерам или паяльникам…
Мой домашний пылесос Самсунг, 2000вт, постоянно грелась вилка, когда заканчивал пылесосить 2 паласа 1,5*2 метра. Срезал пластик, а там обжим совсем плохой, было зажато несколько жил, а провод держался за счет заливки пластиком.
А горючесть — отдельная тема. Вон, на Озоне уйма розеток, прямо заявленных как негорючие, горят костром. Недавно заморочился купить.
Пробовал без покупки у одного продавца выяснить горючесть и чего только не услышал в ответ: и про перегрузки, и про автоматы, и про кривые руки. Но ответа на вопрос — нет, юлил как только мог.
В итоге у разных продавцов набрал «негорючих» розеток и… в итоге открыл везде заявки на возврат и вернул всё: загоралось только так. В т.ч. и хвалёные белорусские (когда-то раньше пересекался под брендом Duwi, уже тогда горючие были, а тут они под своим брендом торгуют). На возврат не пошла только одна бакелитовая (под разными брендами продаётся), но её дизайн — «древний СССР» и тонкие жилы внутри (однако сделана аккуратно).

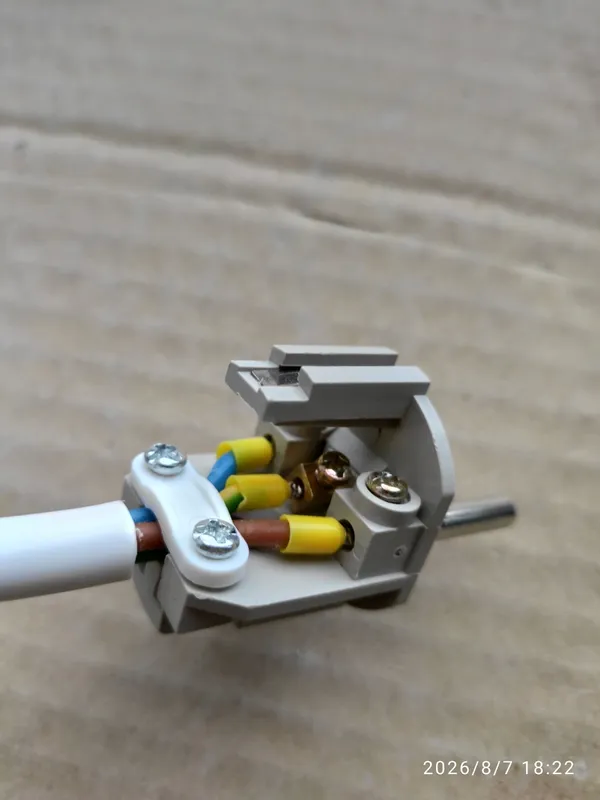

Клеммы под НШВИ, сделана прям солидно, форма очень ухватистая и удобная.
