Светодиод Cree XHP-50, или как из плохого фонарика сделать очень хороший фонарик.

Я купила на тао фонарик, который на фото был просто ну очень классным, но на самом деле, у него классным оказался только корпус и отражатель, всё остальное пришлось переделывать.

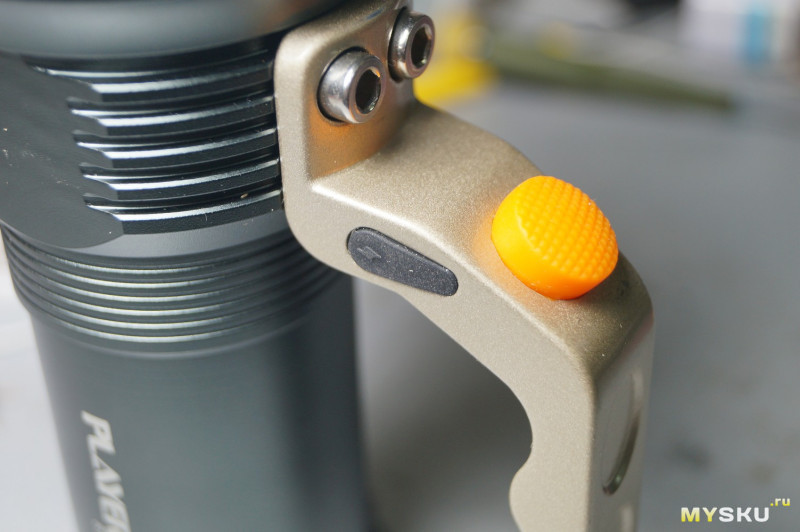

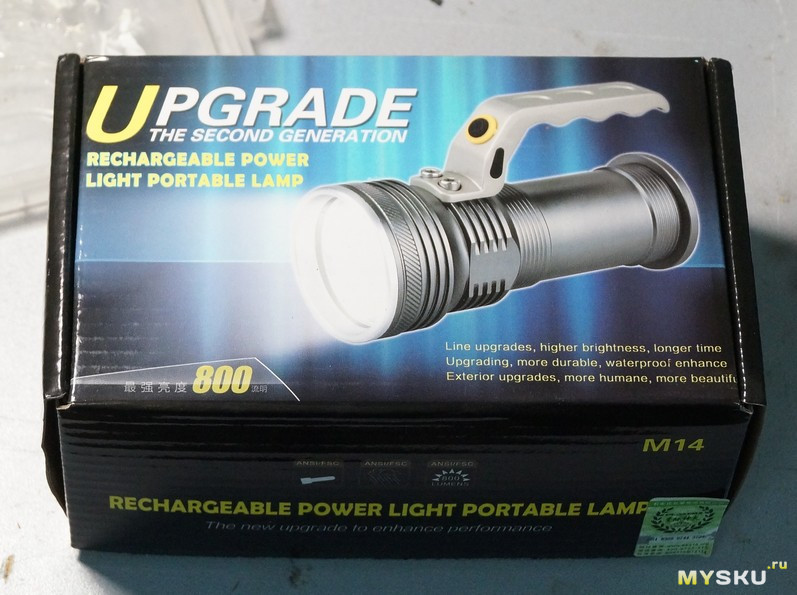

Я не планировала писать обзор, поэтому не все фото качественные и не все этапы переделки удалось зафиксировать навечно. Начну с фонарика. Он такой солидный, корпус качественный, но светил очень плохо, светодиод стоял малюсенький, и потреблял он ток всего 100 миллиампер. Аккумуляторы в комплекте были всего лишь на 900мАч, хотя на них и было нарисовано 2800мАч. Фонарь покупала в официальном магазине бренда Players, скретч код проверку оригинальности проходит, так что они просто продают такую какашку. Но за 58 юаней, это $9, я получила качественный корпус и отражатель, это уже ничего.







Совсем в начале, я хотела сделать фонарик с нуля, купила отражатель и начала сама точить корпус. Но получилось очень некрасиво, судите сами.

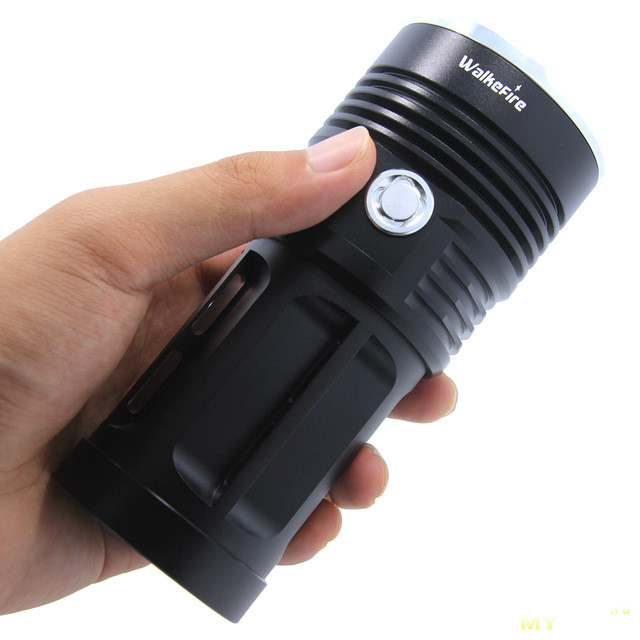

Но светодиод был уже куплен и даже получен на почте, не выкидывать же. Поэтому подумала, а давай куплю хороший корпус для фонаря и переделаю на свой диод? На тао отдельно корпусы под этот диод не удалось найти, но сам готовый фонарь был сравнительно недорог, вот и купила я его. Если вас интересуют фото от продавца, можете смотреть тут, но все они фейк, он такого света не давал. detail.tmall.com/item.htm?id=43258251646

Разбираем и смотрим что внутри, а внутри мало чего есть.





Убираем всё, и делаем держатель, на который поставлю светодиод, а сам держатель на термопасте ставится в корпус.





Убрала все детали с старой платы, теперь она только пружинку "+" контакта держать будет.



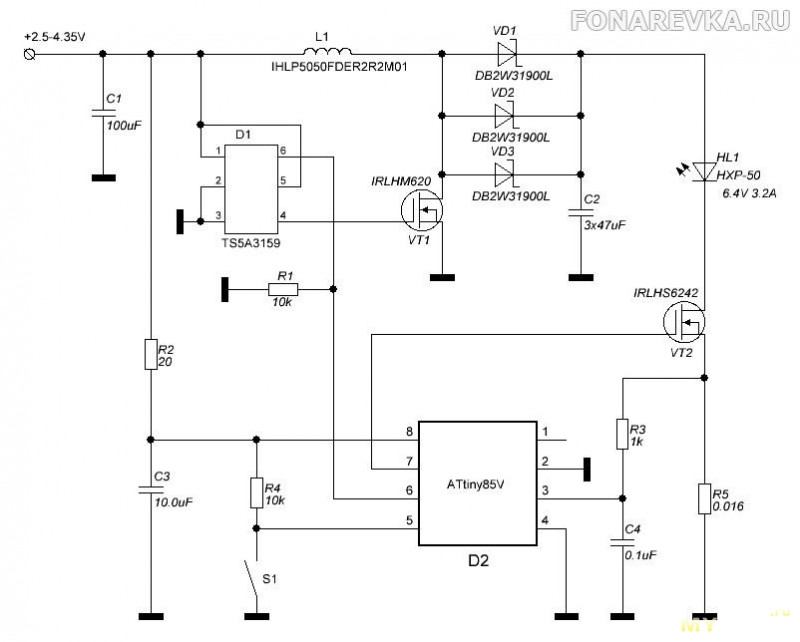

Для питания светодиода собрала драйвер на микросхеме MP1482 (для очень умных, весёлых и просто любопытных, я знаю что это не драйвер для светодиода, но я использовала то что у меня было, и работает он прекрасно). Использовала стандартную схему, с небольшими доработками. Резистор R1 подобрала так, чтоб при питании от 2х 18650, ток через светодиод не превышал 1.7А.



Плата с преобразователем через термопасту крепится на алюминиевое основание, но можно было и без термопасты, микросхема нагрелась не выше 45С за 15 минут работы.



Заодно поменяла и кнопку включения, она была без фиксаций, а я поставила обычную, с фиксацией.



Переделала держатель аккумуляторов, теперь аккумуляторы соединены последовательно. Аккумуляторы применяю KeepPower 3500mAh с платой защиты.







Собираю всё вместе и включаю, работает!





Светит очень ярко, луч получился немножко широкий, наверное, надо было светодиод поглубже в отражатель поставить, но ничего, мне и так хватает. А с чем сравнить? я свой фонарь, который и фонарь, и зарядка и повербанк, потеряла, поэтому, взяла папин фонарь, он вот такой, 18650, 3 режима, зум, всё как обычно.



Сравниваем бимшоты.

Мой фонарик



Папин



Жду не дождусь, когда потемнеет, чтоб на улице попробовать :) настал вечер, и я вышла во двор с фонариком. У меня и у фонаря был головокружительный успех, все соседи интересовались, а что же это такое, дай подержать, где купила, а мне сделаешь? и так далее) Хотела сфотографировать примеры как он светит, но у нас в дворе деревья, открытого места нет, через 20-30 метров везде что-то стоит, а на 20-30 метров фонарь делает ярко, как днём. Поэтому, поднялась к соседке на 8-ой этаж и стала фотографировать оттуда, но оказалось, что без штатива это очень сложное дело. Получилось не совсем так, как я хотела.

Расстояние 80 метров, без фонаря.



Папин фонарь, на минимальном зуме.



Мой фонарь.



Расстояние 160 метров, без фонаря.



Папин фонарь на максимальном зуме.



Мой фонарь.



Я переделкой очень довольна, фонарь светит хорошо, свет у светодиода мягкий, без синеватости, за 15 минут работы фонарь нагрелся до 42С в передней его части, больше ждать у меня терпения не хватило).



Надеюсь, вам было интересно.

С уважением,

Анна
