Машинка JJRC 1/18 на радиоуправлении с полным приводом 4WD Rock Crawler RTR

Машинка-краулер 4х4: хорошее соотношение цена качество и отличные ходовые качества.

В обзоре машинка «улучшенной» версии с пропорциональным управлением вперед-назад и новыми пультом и батареей.

Частенько в комментариях на муське всплывали ссылки на подобную машинку. Это машинка на радиоуправлении класса Rock Clawler с полным приводом на все 4 колеса. Масштаб игрушки 1:18, то есть примерно 27 на 16 см. Колеса большие, большой ход подвески. Высота до крыши в не нагруженном состоянии подвески 12 см.

Внешний вид краулера
Машинка есть двух типов: обычная и улучшенная.
Основные отличия «улучшенной» версии: облегченный пульт с пропорциональным управлением и универсальным хватом (под левую/правую руку), две батарейки АА вместо трех, на самом машинке пропорциональный газ и литиевый аккумулятор 3,7В/500мА.

У обоих вариантов присутствуют огромные дутые колеса и амортизаторы подвески с большим рабочим ходом.
Как и у предыдущей модели представлен ассортимент из трех цветов (красная, зеленая и голубая)

Характеристики:

• Модель: JJRC
• Тип машинки: Rock Crawler RTR
• Масштаб: 1:18
• Доступные цвета: Зеленый, голубой, красный
• Частота: 2.4Ghz
• Тип батарей пульта: 2pcs 1.5V AA Batteies (есть в комплекте)
• Тип батарей для машинки: 3.7V 500mAh Rechargable (есть в комплекте)
• Время игры: примерно 20 мин
• Максимальная дальности радиосвязи: до 50 м
• Каналы: влево/вправо, пропорциональный вперед/назад. Есть функция Демо-режима
• Размеры машинки: 26.5 х 16 х 12.5 см
• Размеры коробки: 28 х 17 х 22 см

Комплект поставки:

1. 1 X Машинка
2. 1 X Пульт ДУ
3. 1 X Аккумулятор 3.7V 500mAh
4. 1 X Зарядное USB устройство
5. 1 X Инструкция

Пришла в относительно небольшой коробке, без прозрачной вставки. Коробка яркая и красочная

Что на самом деле большой плюс, так как наша почта только все портит.
На коробке есть также информация по комплектациям и цветам
Также на упаковке представлена информация про машинку и пульт
Помоему даже не стыдно подарить такую, дошла бы только упаковка без повреждений
Кстати, есть ручка на коробке, что тоже удобно
Внутри находится машинка JJRC 1/18, пристегнутая стяжками к картонной вставке.
Краткая инструкция для пользователя на английском языке
Переворачиваем вставку — под низом коробки находится остальной комплект в пакетике

Это пульт и зарядное устройство

Пульт облегченной версии, пол правую/левую руку
Есть режим «Демо». Это режим, когда машинка самостоятельно начинает серию движений вперед-назад и влево-вправо по программе. Вторая кнопка на пульте не активна.

Рулевое колесо свободно переставляется под левую/правую руку

Зарядное питается от USB
Очень приятно, что вместе с пультом были две АА батарейки. Так как батарейки улетают только в путь…
Они уже установлены в пульт, но запечатанные. Нужно извлечь, снять обертку и установить обратно
Аккумулятор литиевый 3.7V/500mA
Установка аккумулятора происходит в тот же самый батарейный отсек, то есть местам там теперь много. Подобных можно уложить штук 6
Несколько фотографий машинки
Снимаем защитную пленку с панелей кузова
И вместе с пультом. Действительно пульт несколько удобнее, чем в «не улучшенной». Размеры пульта меньше, ребенку держать удобнее.
Вид снизу. Аккуратнее гоняйте ее по лужам, защиты от воды нет от слова совсем. Открыт батарейный отсек, все редукторы и двигатели
Передний мост и рулевой редуктор. Уже немного после тестов, видно остатки травы после дрифта по полю
Задний мост
Машинка карабкается по любым поверхностям, разве что вертикально не умеет. Зато умеет кувыркаться, отталкиваясь вертикальных поверхностей

Для сравнения габаритов фото вместе с погрузчиком
Несколько игровых фотографий



Машина в «гараже»
Можно оценить ход подвески

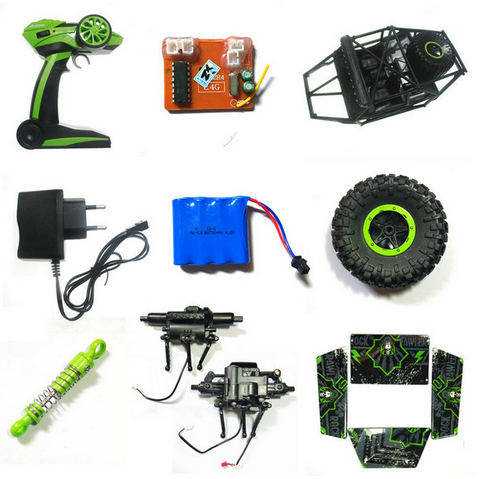

Разборка машинки и некоторые мысли в слух.

Вернее хочется что-то улучшить в машинке. Машинка является одной из самых дешевых платформ, имеющих большие возможности. Мое мнение — отлично подойдет для доработки под Arduino проекты (BT/WiFi машинки и роботы) в качестве недорогого шасси.

На фото уже видно было, что штатный аккумулятор очень маленький. А батарейный отсек остался универсальным. Посмотрите, сколько можно установить аккумуляторов дополнительно (на фото сравнение с «пальчиковой» батарейкой АА

А вот элемент 18650. Влезает, если разместить наискосок. Чуть перебор сверху, при установки крышки, последняя немного топорщится вверх, но закрывается.
Кстати, крышка батарейного отсека не герметичная, присутствует множество щелей. Впрочем мосты с двигателями тоже

Разберем пульт управления
Внутри видно переменный резистор пропорционального управления газом
Он же с обратной стороны

Видно два микропереключателя поворотов. Т.е. повороты дискретные, не пропорциональные
Вот на крышке пульта «качелька» для нажатия на переключатели
Вот фотография платы с обратной стороны
Как видно, подключение к микросхеме XNS102CV 1629CH управления F/B и L/R разное. Теоретически можно добавить резисторы и припаять еще один переменный резистор на повороты L/R,

Фото переднего моста
Мост (как передний, так и задний) подвешен на рычагах и амортизаторах. Рычаги — имитация настоящих опор. Их можно демонтировать. Откручиваем суппорты, снимаем рычаги
Видно специальное углубление для опоры. Если у вас машинка после улицы/лужи начала скрипеть — промойте и смажьте эти углубления для опор.

Теперь снимаем и разбираем рулевой редуктор
Внутри просто понижающая передача на пластиковых шестернях.

Снимаем кузов. Для этого нужно открутить 4 углубленных винта
Убираем его в сторону, перед нами отсек электроники, также довольно просторный
Видно внутри небольшую плату приемника радиоуправления с антенной (отрезок белого провода) на 2,4ГГц
Обратная сторона платы
Присутствуют микросхемы MX1919 1646HZ, New Bright GT288A3 1646T, MX08E 1645H и транзистор с маркировкой 65ZX, кварц на 16МГц

Все выходы на плате подписаны (ANT, V+/V-, L/R, F/B и так далее). Есть нераспаянные 2 выхода на светодиоды (видимо передние и задние фары), и выход М1 (неизвестно что).

Пропорциональный газ реализуется за счет управления напряжением моторчиков осей по двум проводам. На L/R также идет 2 провода, то есть установить сервопривод на данной плате не получится. По идее нужно менять плату приемника, если вы хотите получить пропорциональное управление поворотами.

Примерка двух плат управления на ESP8266
Arduno UNO
Последняя чуть больше за счет USB разъема. Если нужно подключение — его можно «внедрить» в корпус. Если не нужно, можно выбрать что-то наподобие Arduino Nano.

А вот «примерка» сервопривода на передний мост. Видно, что не хватает высоты штатного рычага и нужно срезать стойки и делать новое крепление сервопривода. Но технически установить его можно


Небольшой тест машинки по пересеченной местности (тест поворотов, перемещения по траве, бордюрам)




Машинки можно не только мальчикам!!!
