DIY комплект Цифровой FM-радио RDA5807 87-108MHz с функцией памяти

Всем доброго времени суток!
Предлагаю на ваш суд обзор очередного набора «сделай сам» из Китая. В этот раз буду собирать очередной FM радио приемник.

Характеристики с сайта:

• Название продукта: HU-017F Цифровой FM радио комплект
• Источник питания: 3 x батареи ААА (не включена) или USB-источник питания
• Размер: 95,5 x 59 мм
• Диапазон принимаемой частоты: 87-108 МГц
• Максимальный рабочий ток: примерно 400 мА
• Вес: 130г

По традиции приемник приехал в нескольких пакетах.
В одном лежал корпус с крепежом.

Во втором главная плата и основные выводные детали.

На этот раз Китайцы даже положили отдельный винтик с гайкой для крепления антенны, вот только забыли подобрать его по диаметру потому резьба внутри самой антенный не используется, а было бы хорошо использовать гайку именно как контргайка, а не просто так.

И в отдельном пакете лежал сам радио модуль hu-m42 совмещенный с усилителем. Модуль приехал с кварцем лежащим отдельно, так что паять его придется самому.

Радиомодуль построен на чипе RDA5807PF и одноканальном усилителе 8002А и забегая вперед стоит отметить что этот приемник нашел самое большое число радиостанций из всех что я собирал ранее, да и звук у него вполне чистый и достаточно громкий для такого малыша.

Конструктор выгодно отличается от других наличием в комплекте довольно подробной инструкции по сборке.

И с такой инструкцией сборка приемника проста до безобразия.
Сначала припаять кварц на плату с радиомодулем. Затем установка резисторов и самого модуля на главную плату приемника. Единственное что на мой взгляд лучше паять разъем питания до установки радио модуля, а не после.

Дальше остается установить электролиты, кнопки и дисплей с микроконтроллером.

И не забыть припаять две пары проводов. Один для динамика, а второй для батареек.

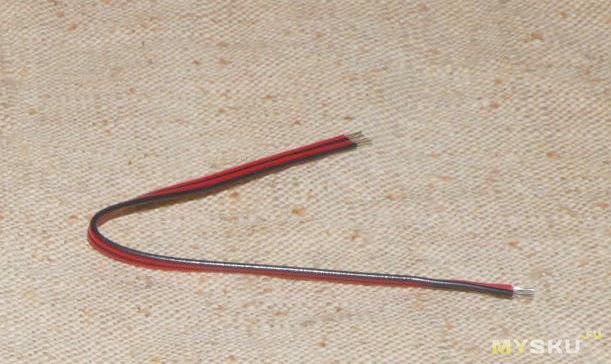

Провода в наборе лежат в виде шлейфа из 4 жил: черные и красные парами, так что довольно удобно разобрать его на цвета.

Остается только собрать отсек батареек в корпусе и собрать весь радио приемник.

Особенности питания и нюансы управления

ПРЕДУПРЕЖДЕНИЕ ИЗ ИНСТРУКЦИИ:

Питание USB нельзя использовать одновременно с батарейками! Нужно выбрать строго какой-то один источник питания, иначе радиоприемник может выйти из строя.

Защиты от дурака в схеме нет.
Однако, если очень хочется оставлять батарейки внутри при подключении USB, ситуацию вполне можно исправить. Достаточно впаять диод с минимальным падением напряжения в разрыв плюсового провода от батарейного отсека.

Если отсканировать QR-код из комплекта, он ведет на китайскую страницу с подробным описанием логики меню. Без поллитры… то есть без перевода, разобраться в функциях четырех кнопок (V+, V-, F+, F-) было бы сложновато, так как на них завязано много комбинаций.

Для удобства разбил всю инструкцию по режимам работы.

1. Основной рабочий режим

• Громкость: короткое или долгое нажатие на V+ или V-. Диапазон регулировки от 0 до 15, по умолчанию стоит 8.
• Переключение станций: короткое нажатие F+или F-. Листает то, что уже есть в памяти.
• Ручной поиск по эфиру: долгое нажатие F+ (поиск вверх) или F- (поиск вниз). Приемник сканирует частоты до первой стабильной станции, но найденные так каналы автоматически в память не сохраняются.
• Полный автопоиск: удерживать комбинацию V+ и F+. Приемник полностью очищает старый список сохраненных станций, заново сканирует весь FM-диапазон и забивает рабочие частоты в память устройства.
• Вход в настройки: долгое одновременное нажатие V+ и V-.
• Вход в ручное управление каналами: долгое одновременное нажатие F+ и F- (дисплей при этом начнет мигать).

2. Режим системных настроек (Вход: зажать V+ и V-)
Здесь кнопками V+ / V- меняется значение выбранного параметра, а короткое нажатие F+ / F- сохраняет настройку и переключает на следующий пункт меню.

• Порог чувствительности автопоиска (Radio Threshold): настраивается от 0 до 15, по умолчанию стоит 6. Чем больше цифра, тем больше станций найдет автопоиск, но в список начнет залетать всякий мусор и пустые шумы. Чем меньше цифра — тем строже отбор и чище прием.
• Режим энергосбережения (Power saving): значение «0» — экран горит всегда. Значение «1» — активирует гашение цифрового индикатора, если кнопки не нажимались в течение 13 секунд.
• Отображение уровня сигнала (Signal Strength): значение «0» — отключено. Если поставить «1», то на главном экране дисплей будет циклически переключаться между показом текущей частоты радиостанции и качеством (уровнем) ее приема.

3. Режим ручного управления каналами (Вход: зажать F+ и F-)
Когда вы зайдете сюда, цифровой индикатор начнет мигать. Режим нужен для того, чтобы вручную подкорректировать сетку каналов.

• Навигация по памяти: короткое нажатие F- или F+ переключает по ранее сохраненным станциям.
• Точная подстройка: короткими нажатиями V+ или V- можно вручную, с минимальным шагом, доползти до нужной частоты. Сама по себе она не запишется.
• Добавить канал в память: настраиваем нужную частоту и делаем долгое нажатие V+. Канал добавляется в список (максимум можно сохранить до 30 станций). Частота и номер ячейки будут поочередно мигать.
• Удалить канал из памяти: выбираем ненужную станцию и делаем долгое нажатие V-. Канал стирается из списка.
• Выход с сохранением: долгое нажатие F+ и F- записывает все ваши изменения и возвращает устройство в обычный режим радио.

Все выше описанное в видео:


Небольшой вывод
На мой взгляд, радиоприемник получился интересным и справляется со своими обязанностями. Корпус мне понравился, возможность регулировки чувствительность чипа приятный бонус думаю только за счет этого приемник нашел максимальное число станций.

Из минусов как всегда крепеж для антенны (вот кто им мешает выпускать эти антенны сразу с винтиком) и отсутствие защиты при одновременной подаче питания от USB и батареек.

Заранее приношу свои извинения за орфографию и грамматику текста. Все допущенные ошибки сделаны не специально, а только по незнанию и в связи с несовершенством программ автоматической проверки текстов.
