Новая версия уже известного USB-тестера кабелей Treedix TRX5-0816-AC

Этот обзор посвящён всем маленьким и большим любителям USB-кабелей.
Скорее всего, вы скажете, что уже читали это и будете правы.
Данный материал является дополнением к уже существующему обзору Treedix TRX5-0816-AC

За прошедшие 8 месяцев от первого обзора, вышло несколько изменений и улучшений данного тестера. Версия обозреваемого тестера 5.01


Сразу об основных улучшениях
1. Дисплей более качественный, яркий(мне кажется доработали питание дисплея)
2. Первый экран более информативен и это наверно самое важное улучшение
3. Измерение подтягивающих резисторов по линиям СС1/СС2
4. И чуть более понятная информация о кабеле в меню чтения eMarker

Что пока ещё не реализовано — это программное обновление версий.

Также в процессе использования выяснился один момент: при работе от батарейки тестер, если его какое-то время не трогать, засыпает, но при этом остаётся включённым. Если забыть его выключить, батарейка может полностью разрядиться. Отдельного индикатора, показывающего, что тестер работает именно от батареи, нет. Думаю, было бы удобно добавить на переднюю панель светодиод — эту мысль я планирую передать автору.

При этом, справедливости ради, стоит сказать в защиту автора и самого тестера: даже несмотря на отсутствие поддержки обновлений, весь заявленный функционал предыдущих версий работает и выполняется так, как ожидаешь.

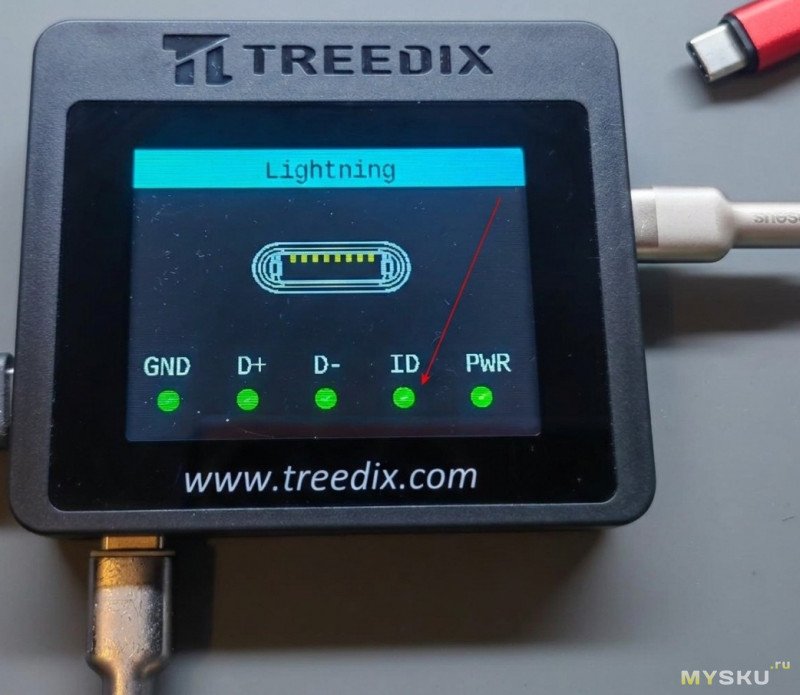

Основной меню претерпело изменения и стало более информативным

Схемотехника тоже претерпела изменения и это заметно по элементам платы

Изменение в меню сопротивления кабеля

Изменение в меню eMarker, стрелкой указана добавленная информация.

Возможности тестера и информация для тех кто не читал первый обзор

Тестирование характеристик USB-кабеля
Устройство позволяет информативно, наглядно проверить целостность и работоспособность USB-кабеля, включая: передачу данных, поддержку высокоскоростного сигнала,
измерение внутреннего сопротивления жил питания, целостность жил кабеля.
Измерение сопротивления особенно важно при оценке кабелей для быстрой зарядки, так как высокое сопротивление напрямую влияет на потери мощности и нагрев.
Дополнительно реализована проверка заземляющего провода, подключённого к внешнему экрану или оболочке кабеля.

Чтение eMarker-чипа Type-C

Тестер умеет считывать данные eMarker-чипа, установленного в кабелях USB Type-C.
На экране отображается подробная информация о возможностях кабеля, включая:

Максимальный ток
Рабочее напряжение
Поддерживаемую скорость передачи данных
Тип кабеля-например TB4/5
Длину кабеля

Эта информация позволяет точно понять, подходит ли кабель для ноутбуков, мощных зарядных устройств и других энергоёмких устройств, а заодно быстро перебрать весь кабельный зоопарк, безошибочно отделив качественные кабели от откровенно хреновых слабых.

Цветной дисплей

USB-тестер оснащён 2,4-дюймовым цветным дисплеем, на котором в реальном времени отображаются все параметры тестирования.

Управление осуществляется с помощью левой белой кнопки, которая позволяет
переключаться между страницами функций, целостность жил кабеля, внутреннее сопротивление
eMarker.

Наглядная визуализация делает процесс диагностики быстрым и понятным даже без глубоких теоретических знаний.

Широкая совместимость

Устройство поддерживает автоматическое определение и проверку различных стандартов USB-кабелей, включая, мини USB, микро USB, USB 2.0 USB 3.2 USB-C

Несколько вариантов питания

Тестер может работать от батарейки AAA или от питания по USB-C, работает от зарядок PD

Выбор источника питания осуществляется с помощью чёрного переключателя, расположенного на левой стороне корпуса. Это удобно как для стационарного использования, так и для мобильных проверок «на ходу».

По традиции на вопросы отвечу, обзор дополню.
