BLE caberQU тестер: быстрый и наглядный тест USB-C кабелей

С ростом популярности USB-C-кабелей сложилась довольно парадоксальная ситуация:
внешне кабели почти все одинаковые, а по возможностям могут отличаться кардинально.
Очень часто бывает так, что самый обычный, ничем не примечательный кабель работает заметно лучше красивого и «маркетингового», который прямо просится — купи меня.
Поддержка PD, ток 3A или 5A, наличие e-marker, корректная распиновка — всё это по внешнему виду определить невозможно.

Герой обзора — BLE caberQU, компактный цифровой тестер USB-C ↔ USB-C кабелей с BLE(Bluetooth Low Energy) и мобильным приложением. Устройство предназначено для быстрой и наглядной проверки возможностей кабеля без использования сложных лабораторных приборов.


Ранее я уже делал обзор на специализированный тестер USB-кабелей Treedix TRX5-0816-AC Treedix, который использую для первичной верификации USB-C кабелей: проверки распиновки, состояния CC-линий, поддерживаемых токов и мощности, измерения сопротивления жил и чтения данных e-marker. Оба устройства решают задачу диагностики USB-кабелей, однако немного отличаются по функционалу и удобству эксплуатации.

Ключевое отличие обозреваемого BLE caberQU — наличие мобильного приложения с возможностью ведения базы и статистики проверенных кабелей, а также режим быстрой проверки. Уже на первом экране тестера в наглядном графическом виде отображаются ключевые параметры кабеля — поддерживаемая скорость передачи данных и максимальная мощность, что позволяет получить общее представление о возможностях кабеля сразу после подключения.

Сразу немного описательных характеристик
Для работы тестеру требуется внешнее питание по USB: подключаем питание — и тестер сразу включается. Сам тестер небольшой, выполнен из крепкого пластика — на первый взгляд так и хочется принять его за очередную электронную игрушку, а не за вполне серьёзный прибор для проверки кабелей.

Кнопки приятные, меню простое и логичное — понятное без мануалов и танцев с бубном. Экраны листаются кнопками влево/вправо, а на втором и третьем экранах отдельные параметры дополнительно прокручиваются кнопками вверх/вниз.

При покупке можно взять либо только сам тестер, либо полный комплект: небольшой жёсткий бокс, качественный фирменный переходник USB-C ↔ USB-A и защитную наклейку на экран.
Дополнительно к тестеру есть приложение для Android и iOS.

Единственная трудность, которая может возникнуть, — это первое подключение тестера к приложению. Как это делается, я опишу отдельно.

И ещё небольшое отступление. У автора этого устройства есть отличный сайт с подробным описанием тестера и детальной инструкцией — сайт. Можно было пойти простым путём — просто скопировать и перевести руководство. Но мы не ищем лёгких решений: всё нужно проверить и перепроверить, сделать собственные выводы и уже ими поделиться в виде полноценного обзора.

Габариты и прочее
размеры: 90 × 48 × 13 мм
вес: ~ 50 г
питание: USB-C, 5 В / 0.5 А
рабочая температура: +5…+35 °C

Фотография со всех сторон

И фотография полного комплекта: футляр, переходник USB-A ↔ USB-C, защитное стекло с комплектом чистящих средств

Назначение устройства

BLE caberQU предназначен исключительно для тестирования одного кабеля USB-C ↔ USB-C.
Никакие устройства (смартфоны, ноутбуки, зарядки и т.п.) к тестовым портам подключать нельзя — для питания используется отдельный USB-C-порт (PWR).
Это именно кабельный тестер, а не USB-хаб и не измеритель нагрузки.

Питание

Питание подаётся через верхний порт PWR.
Требуется обычные 5 В, ток — от 500 мА.
Порты I и II — только для подключения кабеля, питание туда подавать нельзя.

Что тестер умеет определять
— максимальную скорость передачи данных (USB 2.0 / 3.x / USB4)
— максимальную поддерживаемую мощность (60 / 100 / 240 Вт)
— поддерживаемые токи (до 5 A)
— наличие и содержимое e-marker
— корректность распиновки
— «здоровье» кабеля (оценка в процентах)
— Показывает обрыв или замыкание в линиях, подсвечивая неисправный пин(точнее неисправный пин не отображается зеленым)

Есть несколько экранов:
1 — краткий обзор информации о кабеле
2 — подробные спецификации
3 — «сырые» данные по пинам и сопротивлениям

Общий вид

Скрины экранов
К тестеру подключен кабель TB5
На одном экране не помещается вся информация, для просмотра всей информации, стрелками вниз вверх, листаем экран.

Скрины протестированных кабелей
Еще раз повторю скрины теста кабеля TB5 и дополнительно скрины тестируемых кабелей

Сablematters 80Gbps Thunderbolt 5 120Gbps 240W — 1метр, покупался у производителя

USB4 40 Gb/s PD240W Thunderbolt4 8K@60Hz 1метр-покупал на бенгуде

USB2.0 PD240W 3 метра, оригинальный Baseus, покупал в местном маркете
USB-A через переходник


Фото разобранного тестера

Bluetooth и приложение

Тестер поддерживает BLE, есть приложение для Android и iOS:
— расширенная информация о кабеле
— база данных кабелей
— сохранение и экспорт результатов
— обновление прошивки тестера
Bluetooth при необходимости можно отключить прямо с кнопок.

Так выглядят стартовые экраны приложения, обновления приложения и история измерений

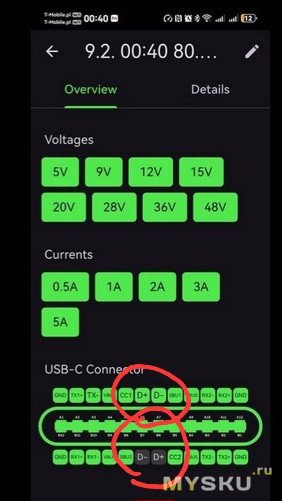

Скрин измерений из аппликации
кабель Сablematters 80Gbps Thunderbolt 5 120Gbps 240W

При тестировании USB-A/C кабеля через оригинальный переходник, переходник определяется тестером и на дисплее появится дополнительный разъем и информация о пинах кабеля.
На скрине «недо-кабель» только с пинами питания(тот что идет в комплектах с фонариками, зажигалками и прочей мелочовкой)

Ток потребления при измерениях до 0.2А
Время первичного тестирования и появления результата на экране — около 3 секунд. Если вы продавец кабелей и вам нужно протестировать и перебрать большое количество кабелей, такой тестер становится настоящей находкой. Все результаты автоматически сохраняются в приложении.

Я проверил более 20 различных кабелей, которые у меня находятся в периодическом использовании. При сортировке весь процесс проходит очень быстро: отключил кабель, подключил новый — через 3 секунды вся информация уже на экране.

Для меня это особенно актуально: раз в пару месяцев мы с коллегой ездим на оптовые закупки кабелей. Кабели там продаются без упаковки, просто «на количество» — разной длины и цвета и функционала. С предыдущим тестером при подключении не всегда было сразу понятно, есть ли в кабеле e-marker или нет, и на определение уходило больше времени. Сейчас же процедура отбраковки и сортировки заметно ускорилась.

Подключение к приложению
Что бы подключить приложение, необходимо тестер, перевести в режим подключения.
Для этого к тестеру надо подключить только питание и в течении 2х секунд, 5 раз нажать кнопку со стрелкой вправо, тестер перейдет в режим подключения
На телефоне необходимо включить и Wi-Fi и Bluetooth, запустить аппликацию CaberQU и далее следовать инструкции.

Выводы
BLE caberQU — это специализированный тестер USB-C кабелей, ориентированный на быструю диагностику их характеристик. Тестер позволяет проверить корректность распиновки, состояние CC-линий, выявить обрывы и короткие замыкания, определить наличие и содержимое e-marker, оценить сопротивление жил, а также определить поддерживаемые режимы передачи данных и мощности.

Ключевая особенность — наглядная подача результатов: уже на первом экране отображаются графики скорости передачи данных и мощности, что позволяет сразу определить класс и назначение кабеля. Мобильное приложение дополняет функционал, предоставляя возможность вести базу проверенных кабелей, сохранять историю измерений и анализировать результаты.

Дополнительно тестер регулярно обновляется, что позволяет поддерживать актуальность распознавания новых типов и характеристик USB-C кабелей.

По традиции на вопросы отвечу, обзор дополню.

Автор тестера сделал купон 1INFINIO: каждый покупатель BLE caberQU получает бесплатный жёсткий защитный кейс стоимостью 14 € (59,2 PLN).
