"Модуль светодиодного освещения GREATZT CD4017" - индикатор звука за 20 минут.
- Цена: 88 ₽
- Перейти в магазин
Очень простой конструктор для пайки, который, имхо, невозможно запороть даже новичку.
Для пайки устройства, которое покажет мне ритм (уровень?) звука, заказал этот набор:
Светодиоды — разноцветные,пригодятся в будущем, об этом в отзывах на странице товара только узнал:
Принципиальную схему чётко пропечатали (в отличии от другого набора):
Тут всё ясно, слева номиналы, справа требуется перевод:
Про перемычки L1 и L2 — хорошо, что перевёл, мог «прощёлкать» этот момент:
Хотя про 5V не понял, на плате ниже будет пометка «4-12V»:
Платка аккуратная, но пару пятачков я таки снёс, пока паял, пришлось перемычку делать… Учебная плата, для того и покупалась:
Комплектация — в порядке, всё на месте (светодиодов 11 шт):
Уточнил номиналы резисторов;
Паялось — медным жалом, флюс ЛТИ — 120 и припой (без канифоли, Рязань), после смыл Калошей:
Во время пайки применял методы и «взять припой на жало», и «подавать припой напрямую», главная ошибка была — выбор формы наконечника.
Но в итоге — плата собрана (да, я не монтажник махровый, паяю как умею, прогресс личный вижу по сравнению с прошлыми сборками):
И — при питании 12V от блока питания — прекрасно всё заработало (если gif мало — в приложении ссылка на видео есть):
✅ Итоги:
✔️Впечатления от сборки — отличные. Если Вам интересно затестить новые флюсы/припои/приёмы работы — то что нужно.
✔️ Сам прибор — мне не зашёл. Прям вот ритм-ритм он не чётко «ловит», возможно схемы посложнее, да напрямую подключённые (физически, не микрофоном) к усилителю могут дать желаемое. Но не эта плата — и басов накручивал, и с эквалайзером (Equalizer APO) «игрался», не… То каша (в свечении), то «чуйка» засыпает… серединку выбрал, ± вполне для тестовых включений подошло (но не на постоянку).
✔️ Процесс работы примерно таков — при отсутствии звуков горят 2 светодиода (переливаясь тремя цветами «желтый/красный/синий», свечение ярко-непонятное, сфотографировать нереально точный цвет). Как только появляется громкий звук — огни «идут» дальше по цепочке, как только звук пропадает, опять встают с интервалом между собой (когда 5, когда больше) в несколько светодиодов.
Спасибо за внимание.
Для пайки устройства, которое покажет мне ритм (уровень?) звука, заказал этот набор:
Светодиоды — разноцветные,
Принципиальную схему чётко пропечатали (в отличии от другого набора):
Тут всё ясно, слева номиналы, справа требуется перевод:
Про перемычки L1 и L2 — хорошо, что перевёл, мог «прощёлкать» этот момент:
Хотя про 5V не понял, на плате ниже будет пометка «4-12V»:Платка аккуратная, но пару пятачков я таки снёс, пока паял, пришлось перемычку делать… Учебная плата, для того и покупалась:
Комплектация — в порядке, всё на месте (светодиодов 11 шт):
Микросхема CD4017BE представляет собой десятиразрядный счетчик с декодером, разработанный компанией Texas Instruments. © из сети.
Уточнил номиналы резисторов;
Паялось — медным жалом, флюс ЛТИ — 120 и припой (без канифоли, Рязань), после смыл Калошей:
Во время пайки применял методы и «взять припой на жало», и «подавать припой напрямую», главная ошибка была — выбор формы наконечника.
Но в итоге — плата собрана (да, я не монтажник махровый, паяю как умею, прогресс личный вижу по сравнению с прошлыми сборками):
И — при питании 12V от блока питания — прекрасно всё заработало (если gif мало — в приложении ссылка на видео есть):
✅ Итоги:
✔️Впечатления от сборки — отличные. Если Вам интересно затестить новые флюсы/припои/приёмы работы — то что нужно.
✔️ Сам прибор — мне не зашёл. Прям вот ритм-ритм он не чётко «ловит», возможно схемы посложнее, да напрямую подключённые (физически, не микрофоном) к усилителю могут дать желаемое. Но не эта плата — и басов накручивал, и с эквалайзером (Equalizer APO) «игрался», не… То каша (в свечении), то «чуйка» засыпает… серединку выбрал, ± вполне для тестовых включений подошло (но не на постоянку).
✔️ Процесс работы примерно таков — при отсутствии звуков горят 2 светодиода (переливаясь тремя цветами «желтый/красный/синий», свечение ярко-непонятное, сфотографировать нереально точный цвет). Как только появляется громкий звук — огни «идут» дальше по цепочке, как только звук пропадает, опять встают с интервалом между собой (когда 5, когда больше) в несколько светодиодов.
Спасибо за внимание.
Приложение
Самые обсуждаемые обзоры
| +60 |
2775
120
|
| +81 |
3740
123
|
Пс — На ударных A-Yeon.
Кавер от A Yeon на трек «Muse — Hysteria».
Пока на БП не смотрю, есть плата усилителя не собранная, и шумодав (он собранный, но выводы надо прицепить и питание).
По секрету — эта пайка была с помощью станции. Но терпение… Обзор почти готов, намного объемней чем про этот индикатор.
потныесамые кровные… нет жалости к увлечениям. Деталь должна быть приколочена как в последний раз))Самая хорошая из всех.
Да, знакомые тоже сказали «шаров навалил»...=)) я не стал снимать лишнее, как получилось, так получилось… В след раз поменьше буду на жало брать припоя…
Жало очищаешь от припоя, флюс добавляешь на жало, либо на пятак и собери излишки
Чем паял, припой с канифолью внутри? Если им, то в этом твоя ошибка… Подносишь жало к пятаку печатной платы, в который уже вставлен вывод, разогреваешь не надавливая сильно, подносишь припой, он сам растечется вокруг вывода, а лишнее останется на жале
Да, оплетку можно соорудить из кабеля тв.
Чтобы исправить, добавь флюс/канифоль места пайки, поднеси чистое разогретое жало под углом биссектрисы между поверхностью платы и выводом. Лишнее олово уйдет в жало.
А при начальной пайке на место пайки добавляешь флюс/канифоль, разогреваешь жалом, подносишь пруток олова на место пайки, оно растечется как надо.

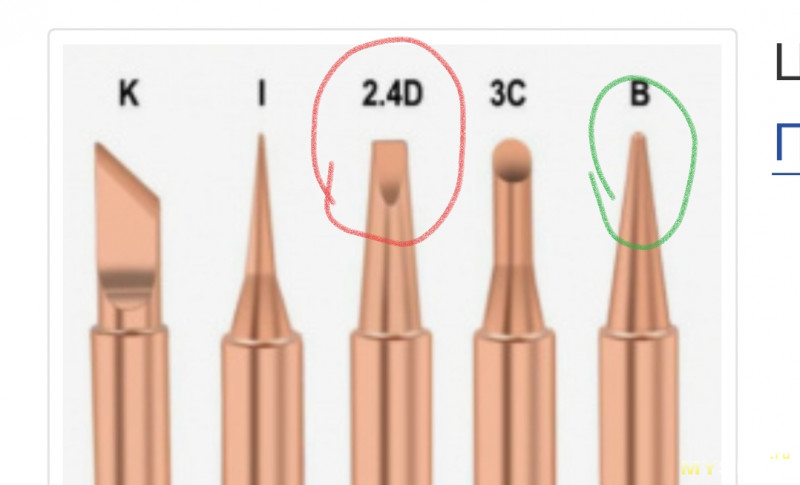

Красным — этим жалом в основном делал.
Зелёным — когда дошло, что надо сменить всё-таки геометрию явно.

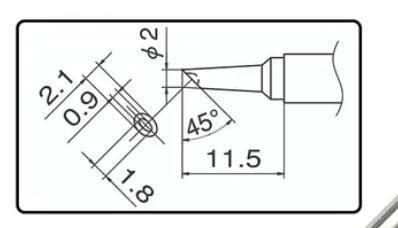

лунка есть на катриждах для пайки микроволной (BCM2) они в 2-3 раза дороже
Могу чеки сюда закинуть, если не шутите (¬､¬)
но 176ие8 — это счетчик с десятичным декодером, в каждый момент времени активен у него только один выход. а от входного сигнала в данной схеме только меняется скорость бега этого одного по кругу. никаким уровнем тут не пахнет.
Я их кисточкой с лти120 проходил…
Про то как я паяю — оценка и без этого комментария ясная была, Америку не открыли.
У меня ещё тагс есть немного, всё под контролем...Ок, в след раз 559 шприцом накидаю флюса, конечно хочется покрасивей результат.
Паяю каким то F-2000, харьковского розлива, покупалось еще лет 15 назад пара баночек, добиваю последнюю.
За толковый не жалко и денежку отсыпать, сразу купить бы нормальный, не хочется эксперименты с качеством ставить.
Есть для черновой работы для распайки баночка корейского EF-LM09HF.
Запасы хранятся в холодильнике.
Есть они и на 030не www.ozon.ru/brand/05gsm-101106784/
Оригинал маркирован «RMA-223-TPF (UV)». Суффикс «UV» означает, что несмытые следы флюса видны в ультрафиолетовых лучах.
NC-559-ASM-UV.
по виду она луженая и вполне блестящая. недогрето, разве. но зато почти везде одинаково.
Все через это проходили…
Спаял такую внуку, любит кричать в неё.
Плюс за упорство.
Да, пару раз вспомнил древние заклинания покрепче))
Нужно ЛТИ-120 разбавить спиртом, не мазать все вподряд и будет счастье.
Проверено годами
КМОП микросхемы далеко не так чувствительны к наводкам, как отдельные полевики типа КП303, в микросхемах по каждому входу есть защитные диоды.
скрябалшкрабал как в последний раз))И никто даже не заметил, что CD4017 — это счётчик!
Т.е. собранное устройство — это даже не индикатор уровня звука. А тупо ряд светодиодов: схема «зажигает» очередной светик с приходом очередного «тыц» в микрофон.
