Китайский ноутбук, китайские батареи, колхоз
Супруга свободное время проводит за ноутом — читает новости, общается, смотрит видосики и разгадывает ненапряжные для железа браузерные эскейп-румы.Традиционно он живёт на кухонном островке, а вечером она сворачивала кабели и уносила его на второй этаж, в спальню, чтобы что-нибудь посмотреть перед сном. Утром происходила обратная процедура.
Глазки уже не детские, поэтому ноут у неё большой, с экраном на 17”.
И увидел я однажды обзор на DERE M16, этот: mysku.club/blog/aliexpress/98510.html
И купил:
И стало жене не нужно таскать железо туда-сюда, внизу стоит один ноут, в спальне – другой, и батарея у него нормальная, можно не привязываться кабелем в постели, и экран приличный, и корпус полностью металлический, и мощности хватает на все её потребности, и продолжалось так почти два года, пока однажды он не вспух — после недели на зарядке без использования.Разбирается элементарно, только винтики совсем пластилиновые и слизываются на раз, вскрыл, достал батарею:
Проверил, что и без неё ноут работает, вернул жене, теперь она временно в постели привязана к розетке, что терпимо, но неудобно.Быстрый поиск замены не дал результатов, попытка обратиться к продавцу тоже оказалась безуспешной:
Для любителей подробностей
Нашёл продавца с тем же названием на ОЗОНе, написал запрос, ответа не получил.
Ну, думаю, придётся обратиться к специалистам.
Нашёл в бизнес-каталоге мастерскую с хорошими отзывами, взял батарею, поехал.
— Есть такая?
— Везите ноутбук, — серьёзный такой парень, деловой.
— Эээ… а зачем? Вот же всё написано, а модель ноута я скажу…
— Такой порядок, без него работать не буду.
— И долго ждать?
— Как повезёт, в наличии такой батареи нет.
Хм… если оставлю ноут в мастерской, батарея под заказ – это у нас месяц, а то и два, и всё это время жена опять будет таскать старый вверх-вниз? Так себе перспектива, отягощённая явной бессмысленностью.
Поехал к следующему по рейтингу мастеру. Захожу – а никого нет, пустая конторка.
— Есть кто? – кричу в глубину.
— Ждите, щас выйду, — тут мастер какой-то невежливый, даже грубоватый, не сказать хуже.
Минут через 10 вышел, — Чего у вас?
— Такая есть батарея?
— Под заказ, везите ноут, мы работаем только с нашей заменой.
— Да чего там заменять-то, работы на 10 минут!
— Ну вот сами и меняйте тогда, и ищите сами, чего меня отвлекаете?
Не понял… рейтинг дутый, что ли, или попал неудачно?
Еду дальше.
Тут даже очередь, хотя на приёмке три человека в параллель. Активно, однако. Дожидаюсь, показываю:
— Есть?
— А сам ноутбук где?
— *****!!! – думаю я, а вслух вежливо спрашиваю, — А вы с какой целью интересуетесь?
— Ну вот привезём мы батарею, вы её поставите неправильно, потом претензии, проблемы…
— Как её можно поставить неправильно, тут же всего один разъём, и его никак иначе не воткнёшь…
— Так при замене аккумулятор надо прописывать, вы умеете?
Фигасе, новости…
— Это же китайский ноут, чего там прописывать?
— Вот именно в китайских и приходится.
На этом моё терпение закончилось.
Ну, думаю, придётся обратиться к специалистам.
Нашёл в бизнес-каталоге мастерскую с хорошими отзывами, взял батарею, поехал.
— Есть такая?
— Везите ноутбук, — серьёзный такой парень, деловой.
— Эээ… а зачем? Вот же всё написано, а модель ноута я скажу…
— Такой порядок, без него работать не буду.
— И долго ждать?
— Как повезёт, в наличии такой батареи нет.
Хм… если оставлю ноут в мастерской, батарея под заказ – это у нас месяц, а то и два, и всё это время жена опять будет таскать старый вверх-вниз? Так себе перспектива, отягощённая явной бессмысленностью.
Поехал к следующему по рейтингу мастеру. Захожу – а никого нет, пустая конторка.
— Есть кто? – кричу в глубину.
— Ждите, щас выйду, — тут мастер какой-то невежливый, даже грубоватый, не сказать хуже.
Минут через 10 вышел, — Чего у вас?
— Такая есть батарея?
— Под заказ, везите ноут, мы работаем только с нашей заменой.
— Да чего там заменять-то, работы на 10 минут!
— Ну вот сами и меняйте тогда, и ищите сами, чего меня отвлекаете?
Не понял… рейтинг дутый, что ли, или попал неудачно?
Еду дальше.
Тут даже очередь, хотя на приёмке три человека в параллель. Активно, однако. Дожидаюсь, показываю:
— Есть?
— А сам ноутбук где?
— *****!!! – думаю я, а вслух вежливо спрашиваю, — А вы с какой целью интересуетесь?
— Ну вот привезём мы батарею, вы её поставите неправильно, потом претензии, проблемы…
— Как её можно поставить неправильно, тут же всего один разъём, и его никак иначе не воткнёшь…
— Так при замене аккумулятор надо прописывать, вы умеете?
Фигасе, новости…
— Это же китайский ноут, чего там прописывать?
— Вот именно в китайских и приходится.
На этом моё терпение закончилось.
Значит, колхоз.
Срываем покровы:
Две банки, между ними электроника, лишнее место заполнено чем-то плотно-пенисто-упругим, вскрываем дальше:
На вид контроллер совсем простенький… сами банки – с повышенным напряжением:
Смотрим, чего нам на плату завезли:
Два вполне приличных сдвоенных мосфета и крохотный шестилапый чип, легко находится, есть дейтшит:
Изнутри чип выглядит так:
Есть кучка вариантов под разные пороги напряжения защиты от перезаряда и переразряда:
Для любителей подробностей
И никакого, блин, «прописывания» очевидно не требуется, нечего там прописывать )))
Мне достался HY2120-MB, у которого верхний порог аж 4,45В, нижний – 2,25В.
Видимо, одни китайцы заявили на банках больше, чем те реально способны длительно выдерживать, а другие на эти банки ещё и слегка превысили допустимое напряжение при сборке батареи, вот оно и вспухло… что ж, вполне предсказуемо.
Все примерно похожие банки, что удалось найти в продаже, почему-то попадались с уже встроенной защитой, и проверять, получится ли её без повреждений отделить, не хотелось.

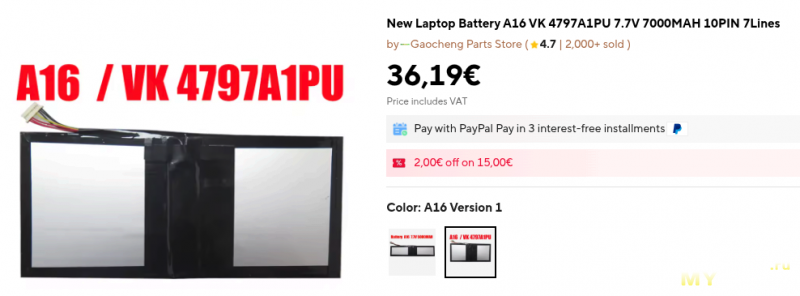

Нашёл продавца, специализирующегося на батареях для ноутов, нашёл у него аккумулятор с похожим на вид разъёмом, заказал:
Ёмкость поменьше, но на пару часов точно хватит, а больше жене перед сном и не надо.Также заказал чипы с индексом D, это 2,25В снизу и 4,28В сверху, 10 шт за 99 рублей:
План был либо на новый аккум пересадить разъём со старого, либо с нового аккума банки припаять к старому контроллеру, а на нём заменить чип на более щадящий.Пришло:
На вид всё нормально, тоже заявлено чуть большее напряжение, 3,8В на банку вместо 3,7В, только по габаритам сильно меньше родной:
Зато разъём прям в тютельку, наверняка можно просто подключить и пользоваться.Но после сюрприза с завышением напряжения на старой батарее надо бы убедиться, что в новой с этим всё в порядке, – ну, мало ли.
Вскрываю:
Хыыы… картоночка! Настоящая! Из Китая!)))Удаляю и сравниваю:
Платы чуть разные, но начинка совершенно идентичная, даже мосфеты ровно те же:
Но тут попался чип с индексом L – это 4,25В сверху и 2,8В снизу.Не нравятся мне эти 2,8В, много это, при таком напряжении отсечки есть риск, что БМС аккумулятора будет отключать ноут раньше, чем он сам отключится по разряду батареи (спасибо уважаемому kdekaluga за напоминание), да и зря, что ли, нужные чипы заказал?
И они даже уже пришли:
Распаиваю старый аккум:
Сдуваю негодный чип:
Примеряю, припаиваю, отмываю:
Приляпываю снятые с нового аккума банки:
С лёгким волнением замеряю напряжение на разъёме – а там пусто….Где-то ошибся? Или перегрел, пока паял?
Или… вдруг он чуть умнее ожиданий и не подключит выход, пока впервые не увидит зарядку??
Пробую подать зарядный ток – ха! Пошёл! ))
Проверяю снова и – ура, есть напряжение на выходе!
Дозаряжаю с контролем напряжения отсечки:
На последних милливольтах повысил ток и поймал момент отключения заряда мультиметром на одной из банок – ровно 4,28В, точно по дейтшиту, даже удивительно.Разброс между банками – 0,01В, приемлемо.
Завернул в изолятор:
Синей изоленты под рукой не оказалось, пришлось замотать чёрной, но кошачья шерсть должна добавить надёжности ))Приляпал в ноут на двусторонний скотч:
Места осталось – вагон, можно по четыре таких банки собрать в параллель, если приспичит.Ну и проверяю:
Работает!Нормально работает — погонял немного, батарея держит.
Собрал, подключил штатный блок питания, около часа дожидался полного дозаряда, отдал в эксплуатацию.
Эта фота сделана через две недели обкатки:
Сеанс колхозинга завершён, результат предлагаю признать удовлетворительным.Теперь можно смело для любых подобных ноутов заказывать любые подходящие по размеру банки с полной уверенностью в успехе трансплантации.
Всем – удачных колхозов!
Комментарии от читателей:
papercut2002 02 февраля 2026, 23:39
… по моему опыту, даже при нагрузке 1С 2.8В — это уже маловато, лучше бы 3.0В, ну на крайняк 2.9В. Особенно учитывая, что банки явно не топ-брендовые.
Detail 03 февраля 2026, 00:47
2.8В по-моему запредел для известных мне схем, провал ниже нижнего.
kdekaluga 03 февраля 2026, 13:23
При разряде, скорее всего, ноут отключится по своей нижней границе не дожидаясь выключения БМС, т.к. ему еще крайне желательно в гибернацию перед этим уйти.
Самые обсуждаемые обзоры
| +65 |
3396
123
|
| +50 |
1495
31
|
| +81 |
3713
82
|
Ноут (операционка) были выключены при этом?
но опять же вопрос соотношения цены и качества. Я бы смотрел что то минимально на Ryzen (это дает X скорость и мощную видеокарту-встройку), но в крайнем случае и N95/N100 можно.
Недавно брал HP 250 G10 на i3 c памятью и ссд самсунг за 39К.
Они тоже свинью подложили в виде 7520U. Чуть не купил не разобравшись.
только врядли это кто-то обещал. что попалось — то попалось.
Мне лень копипастить, извините)
и что вы собрались в ответ на него копипастить? ничего?
Формально полностью соответствует запросу ))
А батарея у неё и на старом вполне брендовом Асере через 2 года прокисла в ноль, вот только что не вздулась.
Вряд ли. Обычно жена просто закрывает крышку.
при открытиии крышки из ждущего режыма ноут выходит моментально из спящего загружает память с диска.
потом какито лица нетрадицыонной ориентацыи поменяли ждущий на спящий а спящий обозвали гибернацыей, хотя такого слова не существует.
Почему в ноутах так не получается?
Выскажу предположение, что для аккумуляторов ноутов постоянное подключение к зарядному не полезно, акк постоянно до 100% подзаряжается. Раньше был Самсунг Хронос, у него можно было включить какие-то алгоритмы хитрые, когда зарядка начиналась только после разряда до 85%. В результате у него после 5 лет все ещё было 80% ёмкости. Сейчас смотрю на HP, у него вроде тоже есть какой-то алгоритм, например, когда показывает 95%, пишет, что полностью заряжен. А вот у Acer у жены акк сдох за три года буквально, он там при постоянном подключении и всегда 100% показывал.
Хы… забавно, спасибо, как-то мимо мысли пролетало ))
В современных ноутбуках батарея при полной зарядке отключается, ноутбук работает от БП напрямую.
жене очень нравилась Yoga, но дочь отобрала :)
штато сборки 2S внутри никакой балансировки не имеют это 1 из причин их быстроговхдутия и дохли
С обратной стороны что-то есть?
В следующий раз проверю.
Может и ошибаюсь, но пока все встреченные мной смд термисторы не имели маркировки и сильно возвышались над такого-же типоразмера резисторами.
При следующей разборке обязательно посмотрю.
Банки рабочие, но на выпуклой клавиатуре работать слегка неудобно))
Да и с точки зрения безопасности лучше заменить.
пустыне метод рабочий
И денюжка за установку, не без этого.
Это главное!
Но я бы заплатил с установкой.
Ранее многократно покупал в разных мастерских запчасти для разной бытовой техники, просто обычно это дороже, а иногда «с ценой установки», но если срочно надо, почему не.
А еще при получении от китайцев товара необходимо чтобы ноут был под рукой. Для оформления возврата. Если чЁ.
Не все клиенты через месяц возвращаются. А такой акк в другую модель не не засунуть. Неликвид.
Обычно берут предоплату в размере себестоимости, чтобы и клиента не перенапрячь, и в минус в случае чего не уйти по сделке.
Пришёл товар — позвонили, клиент приехал, примерили, если работает — сделка закрыта, если нет — вернули предоплату и пошли открывать спор с поставщиком.
.
Ппц, такие откровения мелькают, слово аккумы для ноутов — какой-то совсем особый рынок с какими-то совсем особенными правилами, совершенно отличными от всех прочих товаров )))
Это не так.
Абсолютно аналогично работает поставка под заказ любых товаров, и ничего, справляются как-то.
А уж поставка запчастей для тех же автомобилей или спецтехники — вообще прямая аналогия.
Представьте, что у Вас потребуют оставить машину во дворе мастерской, пока к ним месяц будет ехать, скажем, бензонасос )))
Не. Так же как и экраны на смарты. Разница в том, что ноутом пользоваться можно. Хотя с некоторыми не сосем убитыми телефонами та же фигня.
нащет предоплаты -вопрос индивидуалный лдно дело уникалный товар который не продать иза редкости модели -такое толка с предоплатой осталное просто можно оставит телефон чтобы перезвонили при поступлени без предоплат если требуют оставит ноут -уходите вам такой сервис не нужен
Не умеют открывать и выламывают.
Регулярно приносят в ремоент Леново, при замене акума умудрились коротнуть кондеры и дроссели возле разъема аккумулятора и дроссели аж оплавляются.
В Асусах постоянно путают винтики и портят корпус закручивая.
Регулярно, что то уронят металлическое на плату и иногда говорят выходит волшебный дымок, а иногда просто перестает работать.
Регулярно после замены не работает купленная клиентом батарея по простой причине, сама батарея неисправна.
Регулярно приносят ноуты на замену батареи, а не работает контролер зарядки.
Когда занимаешься ремонтом, с всеми перечисленными проблемами встречаешься постоянно.
Ну а старый забрал на опыты, ибо спортивный интерес, есть спортивный интерес. Вскрыл дома, начал проверять — все работает, БП отдает напруги по линиям, в тч на инвертор… ага, а с него… тишина…
Ок, смотрим инвертор и матрицу. На авито нашел разборку этой же модели, на ВБ подсветку (ибо, по утверждениям ремонтников, инвертер часто тащит с собой и планку подсветки, да и превентивно заменить не грех, ибо 10 лет машинке… пора). По деньгам: 666р инвертор с доставкой ( дня в пути) и 672р планка
подсветки «идентичная натуральной». Разобал моноблок (2 шурупа и защелки), снял БП, инвертор, мать и прочее, оголил матрицу. Разобрал матрицу послойно (дольше скотч отклеивал), снял планку подсветки, вставил новую (ну полная идентичность внешне), собрал в обратном порядке. На все — про все — минут 35-40 без пайки и прочего — все на разъемах. По деньгам — 1338р… Вопрос, а откуда еще почти 5к?!.. При том, до 3-3,5к, я готов был отдать вообще без разговоров — время стоит денег, мы все это знаем. Проверить планку подсветки — 10 мин с разбором (подкинуть рабочий инвертор, наверняка есть, если человек занимается)… Итог: человек потерял время на диагностику, потерял денег на ремонте, ибо ценник явно завышен (матрица в сборе стоит столько на эту модель, и еще чуть останется). Уверен на 90%, что планка подсветки заработает с новым инвертором (ступил, надо было при сборке проверить, но торопился, а лезть сейчас нет желания, починю инвертор, проверю), дел на 10 минут и 5к чистыми на кармане… не перебор-ли?
Ну и между вашим сценарием и ремонтером есть разница в 4К — вы сначала купили аналогичный моноблок и отремонтировали, а уже после, совершенно спокойно полезли ремонтировать. Во время ремонта всегда что-то может пойти не так, всегда есть шанс спалить устройство так, что потом вообще будет не починить. И в вашем случае вы бы просто сказали: «Ой» и выкинули устройство, а в случае ремонтера он был бы обязан вам предоставить аналогичное. А потом, возможно, были бы «переговоры» на тему «это не такое, у меня было лучше», в общем, он попал бы на деньги и на нервы. А теперь оценим сумму ремонта в 2К, добавим сюда 4К страховки и вот они 6К :)
Отдельно добавлю, что не пытаюсь защищать абстрактных ремонтеров, часто читаю истории, что они называют очень сильно завышенные ценники, просто решил дать комментарии по поводу ваших вычислений.
выживут только те, кто будут оригинальны и единственны.
А у оставшегося 1% обычно совсем нет денег )))
Даже в перделах 30 лет, регресс заметен. Я активно читаю всякую фантастику, так нечего стало читать — убожество сплошное. Про компьютерные игры уже и говорить нечего. Это же очень заметно.
Я даже больше скажу. Ремесленников тоже становится меньше. Они заменяли творцов, а теперь их заменяют откровенные ничтожества.
искусство так и прёт из меня
А теперь по поводу вашей замены. Вызывает вопросы ситуация с напряжением: микросхемка на плате — это просто БМС (впрочем, вы это и сами, думаю, знаете). Она лишь отключает аккумулятор в критических ситуациях. Самого контроллера заряда на плате нет, он, очевидно, находится в ноуте. И именно он определяет, какое напряжение подавать на батарею в стадии CV. Если на оригинальной батарее у вас было указано 8.8 В, значит, контроллер заряда ноута подает по 4.4 В на банку. Вы же установили БМС, которая отключается при 4.28 В на банку. Но контроллер заряда ничего об этом не знает и продолжает подавать 4.4 В на банку.
В самом первом приближении это будет означать, что заряд будет прерываться не контроллером, а БМС батареи. В серьезных ноутах это может вызвать ошибку батареи и полный отказ контроллера её заряжать. Тут, видимо, не так. Ну, и батарея у вас будет оказываться без этапа CV, то есть, будет немного недозаряжаться.
На последней фоте это отлично видно.
Так и я ранее неоднократно покупал запчасти от всякой бытовухи типа стиралок/титанов и т.д. в мастерских, проблем не помню, а тут — странное.
врядли в ноутах такое. впрочем и подобные бмс в них нетипичны.
Я канеш могу снова разобрать ноут и посмотреть, но хотелось бы понять цель))
насколько стабильно постоянно находящаяся в защите от перезаряда батарея с общим выходом bms будет переходить на батарейное питание — это вопрос.
Если Вы вдруг не заметили, передача в эксплуатацию состоялась 16.01.26, дата статьи и последняя фота в ней — 02.02.2026.
Я выждал две недели ежедневной эксплуатации, прежде чем публиковать отчёт.
Работает стабильно.
помнится я пару месяцев разбирался, почему у ноута в некоторых случаях сливается батарея. в остальных случаях он тоже «работал стабильно».
Ради этого надо снова отнимать ноут у жены и раскручивать, вот в чём проблема.
Как это может относиться к моему случаю?
Я сделал условия для батареи МЯГЧЕ, чем они были в исходном варианте.
Даже если контроллер заряда превышает допустимое напряжение — БМС его просто отключит, это проверено и описано в статье, для этого я и перепаивал чип.
А если контроллер заряда НЕ превышает допустимое напряжение, то и проблемы нет.
Или какие гипотетические варианты ещё возможны?
В смысле, ну вот разберу я снова ноут — и чего проверять-то?
Конкретизируйте запрос, будьте любезны ))
1. Напряжение и ток заряда, это база. Подключаете амперметр последовательно с наполовину разряженным аккумулятором, замеряете ток. Затем заряжаете до полной, в процессе замеряете напряжение. Очень здорово будет отловить момент отключения БМС, сколько там было вольт на аккуме, и какой был ток. Дальше могут быть разные сценарии поведения контроллера, но очень желательно как-то понять, каким именно напряжением идет этап CV. Методы могут быть разные, вплоть до включение вместо аккума переменного резистора и подбор его сопротивления.
2. Напряжение отключения ноутбука. Здесь проще — подключаете вместо аккумулятора ЛБП, медленно уменьшаете напряжение, записываете поведение ноута. Это позволит вам правильно выбрать нижний предел выключения БМС.
3. Модель и даташит контроллера заряда. Тут просто на плате надо его найти и посмотреть. Это, возможно, позволит переключить его на «стандартное» напряжение 8.4 В и сделать вашу доработку полностью корректной. Возможно, данный пункт стоит сделать первым, т.к. если есть возможность переключения, вам и ничего замерять не надо, просто переключите и всё.
мне тоже без разницы, оно в любом случае для новых банок не будет хуже, чем для старых, нижний порог БМС я не менял.
Надо исследовать лишь те моменты, на которые потенциально могла повлиять замена банок и снижение верхнего порога БМС на 20мВ.
В этом плане имеет смысл проверить напряжение заряда на полном аккуме, — на случай, если китайцы полностью полагаются на БМС, как я подозреваю, — ну и Ваш п3, остальное избыточно.
для батареи при этом допустим ток заряда выставлен 5.39а и зарят хоть и будет быстым ок 2ч но не ултрабыстрым
но этот же ток для вашей НОВОЙ ьатареи будет 1.1С! (болше 1! КАРЛ) и рещим заряда будет «ултрабыстым» (мене часа ) а такой режим допускает не люьые банки и главное требуют четткого термоконтроля температуры на самой банке а не гдето" в пространстве между банками да еще и на плате где температра не равна реалной темпрературе банок а средняя по болнице
от ултрабыстрой зарядки без контроля температур банкам может быстро поплохеть! я не говорю про то ингда их начинает от такого дуть! с напряжением выше колега описал ситуацию -то что в АКБ -платка не контролер это АЗ (аварийная защита! иногда это почемуто зовут БМС но это не верно и такая анология для тупых домохозяек толка!!) -это надо понять и принять!!!
АЗ падает когда уже шаг или полшага до БЕДЫ!!! когда далще БАХ или пожар!!! нормално АЗ никогда в АКБ не срабатыает кроме случая когда ноут надолго забыли и не влючают несколка месяцеф в сеть все осталное ДОЛЖЕН СЛЕДИТЬ И ОБРАБАТЫВАТЬ КОНТ В ПЛАТЕ НОУТА/ПЛАНШЕТа
Просто потому, что описанный в статье контроллер абсолютно достаточен для ноута, а любые его усложнения типа счётчика часов и всяких блокировок по всяким условиям ведут к неизбежному неоправданному удорожанию.
Но считать её должен ноут.
Ровно так же, как холодильник или кофемашина считает ресурс фильтров воды.
Заменил фильтр — нажал комбинацию кнопок, обнуляющую счётчик.
«любые усложнения» практикуются не одно десятилетие, на цену значимо не влияют, в основном на сложности нештатной замены.
защитный контроллер без термодатчика на элементах достаточным уж точно не является.
Если термодатчик находится с банками в едином замкнутом объёме, то размещение прямо НА банке или рядом с ней — выбор проектировщика.
нет. опасный разогрев батареи происходит слишком быстро, что б датчик находился через где-то на стороне через воздушную прослойку от него.
Или они все разогреваются исключительно синхронно? )))
в нормалных батареях тонкий плоский дачтк NTC приклен каптоновым скочем к середине средней банки акб посколку банки соединены при заряде врослед то нагреф у них примерно одинакоф +-пара градусоф
А реализовывать в ноуте заряд повышенным напряжением нет никакого смысла, т.к. контроллер всё равно должен уметь СС, то есть, ограничивать ток. А если так, нет никакого труда добавить в него и ограничение CV. Более того, я практически уверен, что контроллер там не на LM358, а отдельный специализированный чип, то есть, умеет всё «искаропки».
Это где ноут показывает 100% заряда? Так это ничего не значит, ведь никто из нас не знает, какие у него алгоритмы определения этих 100%. Есть контроллеры, которые считают залитый заряд в Ач, и как только цифра приближается к нужной, рисуют 100%. В такой ситуации у вас новая батарея вообще может недозаряжаться, а контроллер уже сообщать о 100%.
Но, думаю, тут всё проще — контроллер настроен на 8.8 В, но как только реальное напряжение батареи превышает 8.56 В, БМС отключается. Напряжение батареи становится равным 8.8 В и контроллер говорит 100%.
Чтобы подтвердить это или опровергнуть, вам надо было сделать замеры напряжения в процессе зарядки. Другие способы — это гадание на кофейной гуще.
Вполне достаточно, что батарея в любом случае работает в заданных чипом БМС пределах, а её ёмкости жене хватает.
Если даже вдруг слегка недозаряжается — ну и к лучшему, дольше проживёт.
Да, я тоже так думаю, и меня это устаивает.
А чтобы исключить сомнения в относительной полноте заряда, я сперва зарядил батарею до отключения БМС током 0,5А /это есть в статье/, вставил в ноут — он показал 87%, потом потестировал минут 15, заряд по ноуту упал на 2%, потом подключил БП и он её еще около часа догонял до 100%.
То есть, в конце заряда он идёт каким-то совсем смешным током, и если по итогу там и есть какой-то недозаряд, то очень незначительный.
Там могла возникнуть интересная ситуация — БМС отключает батарею, напряжение на ней падает ниже порога включения, БМС включает её снова, напряжение оказывается выше, БМС отключается и т.д.
Верю. Но вы пишете статью, рассказываете другим людям как можно сделать — в таком случае крайне желательно озвучивать данные нюансы.
Кстати, вполне возможно, что контроллер заряда в ноуте настраивается на напряжение батареи, например, сопротивлением какого-либо резистора, подключенного к его пину. Если так, то вы могли «легализовать» переделку простой сменой этого резистора )
Не так.
Я пишу, как Я сделал, в моих конкретных условиях и на моё усмотрение, не более того.
Ни в коем случае не претендую на образец, инструкцию или руководство к действию.
За можно или нельзя, правильно или неправильно, по канону или не по стандарту, как и за результаты и последствия у потенциальных последователей ответственности не несу.
Ваще, надо взять за правило такой дисклеймер в начале каждой подобной статьи вставлять ))
Конечно. Но разве это чем-то принципиально отличается от моей формулировки «как можно сделать»? Ведь если вы сделали, значит и другой может.
Это тоже понятно. Поэтому я и сказал, что крайне желательно рассказать о нюансах.
Принципиально важны лишь общие данные — «в подобных этому ноутах китайцы используют подобные этим батареи с вот таким контроллером /дейтшит/».
Больше ничего инженеру для работы не нужно.
Да я ж не против.
Что успело прийти в голову, то проверил и описал, но снова забирать у жены ноут и раскручивать его только ради дополнения статьи этим «нюансом», от которого лично мне ни горячо ни холодно, — извините, не стану ))
Вы хотя бы о безопасности вашей жены подумайте — у вас каждый раз останавливает заряд микросхема БМС. А что будет, если она даст сбой или сгорит? Или пробьет мосфет в БМС? Ваш аккумулятор будет перезаряжаться и, в лучшем случае, также распухнет как и предыдущая батарея. Но могут быть и другие случаи. И здесь речь не о какой-то неточности в 20 мВ, здесь речь о безопасности изделия, это совершенно другой уровень ответственности.
Ирония в том, что контроллер заряда вы-то и не показали. А показали всего лишь БМС.
Ошибаетесь. Прежде всего инженеру нужен контроллер заряда. Он здесь основное, а БМС лишь отвечает за защиту в критических ситуациях.
Да, потому что в батарее есть СВОЙ контроллер, и я его проверил, он работает как положено.
.
Всегда, в любом случае, в миллиардах различных устройств по миру заряд аккумулятора прекращается отключением мосфета, так или иначе.
А вот в любом условном смарте никакой отдельной БМС вообще нет, только контроллер заряда, и что же будет,
Ужас же)))
Там ведь тоже китайский чип и тоже китайский мосфет, разве нет?
Он не является частью батареи, а ноутов разных с такими батареями — вагон и тележка. Я показал контроллер батареи.
В статье я показывал не ремонт конкретного ноутбука, а типовое решение, применяемое китайцами в китайских батареях, именно потому в заголовке нет названий, если что. У Вашего гипотетического инженера будет другой китайский ноут, но такой же чип в БМС аккума, с большой вероятностью.
Это домыслы.
Куча китайских зарядок для инструмента не имеет никакого собственного контроля, кроме ограничения по току и напряжению, и полагается на БМС аккума.
В первом моём тут обзоре одно из них показано: mysku.club/blog/russia-stores/103918.html
Обратите внимание на напряжение.
.
Но Вы таки добились своего, мне таки стало любопытно, и как будет время — раскручу ноут и посмотрю, чего там выдаётся батарее на заряд )))
Не сочтите за занудство, но в батарее не контроллер, а БМС :)
Конечно. Поэтому всегда хорошо, если таких мосфета два. Если вероятность отказа одного составляет 1 на миллион, то двух — ну, скажем, 1 на миллиард. И это огромная разница.
Вовсе нет, в сматрфоне тоже батареи с БМС и отдельно контроллер заряда. Только что посмотрел это на старой батарее от Honor 20, там есть платка. Это же безопасность.
Но является частью экосистемы батарейного питания, в которую вы внесли непоправимые изменения ) А если так, то показывать надо всё.
А разве это хорошо? Это пример того, как не надо делать. Но только в электроинструменте банки, где есть клапан и какая-то базовая термозащита, а вот в плоских акках ничего такого нет.
Дно пробить — это, мне кажется, отдельная дисциплина спорта в Китае. Вот только вчера ремонтировал зарядку от старого NiCd шуруповерта и-скол на 14.4 В, так как вы думаете там зарядка сделана? Переменное напряжение с обычного трансформатора выпрямляется и подается через доп диод на батарею. Как думаете, сколько там на холостом ходу? Правильно, 24 В. А как сделан механизм выключения по окончанию заряда? Тоже угадали, на микросхеме цифрового таймера-счетчика. То есть, вставляете вы в зарядку полностью заряженную батарею, нажимаете кнопочку и зарядка по таймеру жарит батарею около часа током 2 А.
Вот это дельный разговор! )
Поэтому я в статьях про рукоделие никогда их и не даю, просто показываю, что сделал, и имею на это полное право, даже если сделал совсем не по канону или небезопасно.
Правильнее писать — в смартфоне БЫВАЮТ батареи с БМС, но это далеко не всегда так.
А во всякой прочей фигне, типа павер-банков, видеорегистраторов, колонок и т.д., их вообще не бывает в принципе.
Чип управления платой БМС — однозначно контроллер, или как его ещё назвать?
Более того, на многих БМС там и используются вполне обычные универсальные МК.
Откуда такая уверенность? Если батарея плоская, в ней чаще присутствует БМС, чем нет. Вот первый попавшийся лот с али. Из всех остальных лотов на первой странице поиска только в этом защитной схемы визуально не видно, однако, в описании указано: «built-in high-performance circuit protection board».
Однозначно нет. BMS = Battery Management System, это система управления батареей, а не контроллер.
Вот именно, что в самой БМС никакие МК никогда не используются. МК уже используются в контроллере заряда, в этом их и разница. БМС должна быть максимально простой и максимально надежной, т.к. это защитная схема батареи. В нормальной эксплуатации БМС вообще в работу никак не вмешивается.
PS, если что, минусы у вас не мои)
Ну пшт уж этого-то добра я разобрал предостаточно, многие десятки )))
Да, я же прямо в статье и писал, что без защиты не получилось найти банки, поэтому заказал батарею в качестве донора…
Но это какая-то совсем свежая тенденция, буквально лет ещё пять назад было не так. Но местами оставили выбор, тут есть и без:
https://aliexpress.ru/item/1005009066595201.html
))
И Вы не сможете спрятать защитную схему в батарее, если плановое потребление превышает условные 2-3А — просто физически ключи будут торчать.
Миниатюризация имеет пределы по току, знаете ли.
А для высокотоковых приложений типа контактных сварок встроенный БМС вообще сильно затруднителен.
БМС — частный случай контроллера:

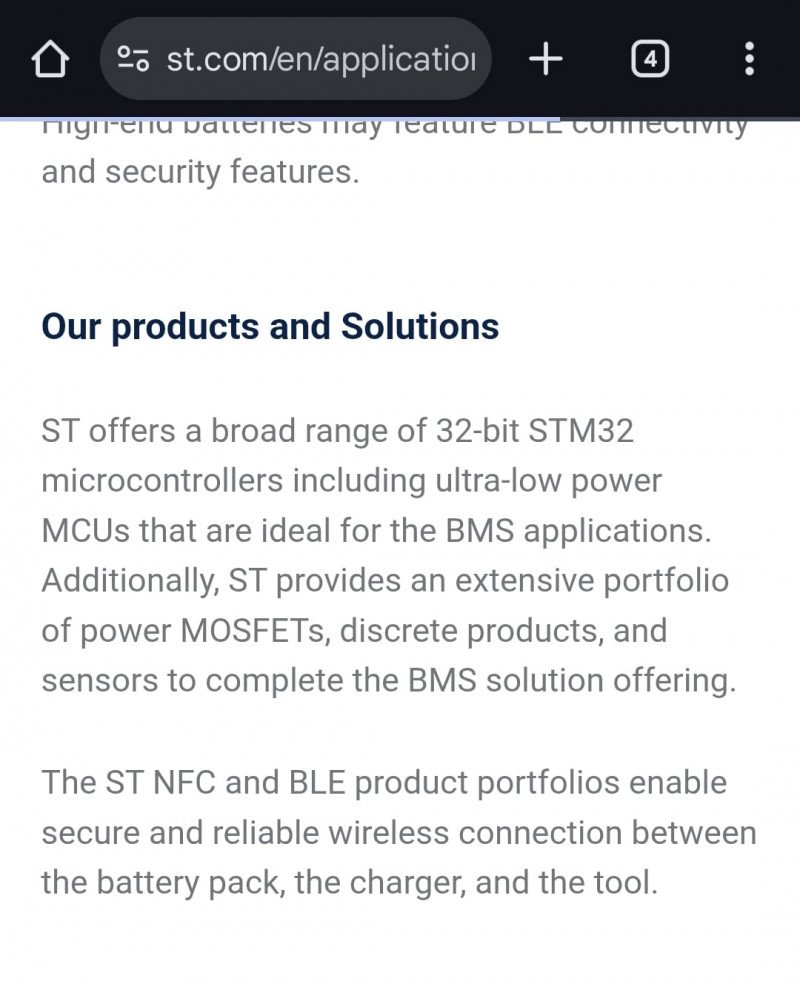

А мужики-то из ST и не в курсе:
Вот есть, как Вы писали выше, «экосистема батарейного питания, в которую я внес непоправимые изменения».
Допустим, я взял правильные банки и оставил правильный чип БМС.
Имеем: две банки по 4,4В заряжаются контроллером ноута до 8,8В, каждая банка отдельно контролируется БМС, и при превышении 4,45В на любой из них заряд отключается аварийно размыканием мосфета БМС.
Такой был план?
Но у нас прямо на старте "Разброс между банками – 0,01В", и это ещё очень хорошо.
Как скоро они превратятся в 100мВ — через месяц, через два?
Вы ведь не будете сейчас пытаться настаивать на том, что 0,1В — критический разбаланс, при котором батарею использовать уже нельзя, надеюсь?
Да и нет простого способа это выяснить, и никто этим не занимается в норме.
Даже и не думал, но если что, мне абсолютно фиолетово))
Стоимость была объявлена за замену, а тут выяснилось «вдруг», что неисправен контролер заряда на плате, стоит это 12 тысяч. Уж сколько подобных случаев в СМИ показывают, именно забирают технику и не отдают пока не оплатят новую стоимость, а люди не учатся на чужих ошибках почему то… Вот автор обзора правильно поступил, не повелся на эту известную схему развода на деньги.
После диагностики и озвучивается финальная цена с учетом сгоревших чипов и прочего. По телефону или лично пригласив в мастерскую получив Да я согласен. Все что не нашёл мастер до начала ремонта и не написал- за его счет.
Это «ошибка выжившего» называется.

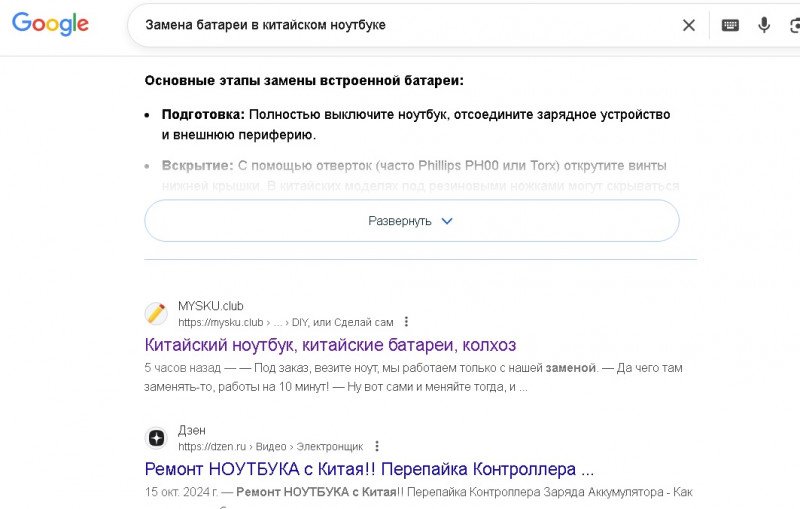

Я бы назвал — Замена батареи в китайском ноутбуке… А дальше как угодно.
Когда понадобится делать что-то похожее — эта статья никак не найдется.
А информация действительно полезная.
Со всем уважением, ваш кэп.

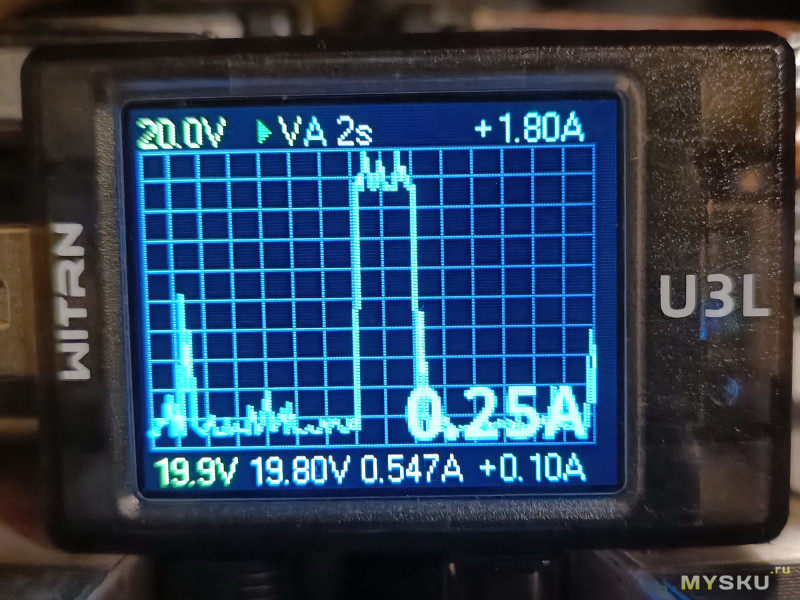

Заряд стартовал на токе 3.12А (60W). Через 10 минут ток стал линейно снижаться до 2.23А и через полчаса от начала зарядки перешёл на импульсы, при этом закачалось 28Wh. Ещё через час этих импульсов на аккумуляторе стало 37Wh, а ещё через 15 мин. стало 39.8 Wh. В дальнейшем импульсы стали редкими и прирост закаченной энергии стал незначительным. Через 2ч20мин от начала стало 40.6Wh. Через 4 часа — 42.5Wh. Напряжение заряда всегда было 20V, протокол зарядки PD 20V/3.25A.

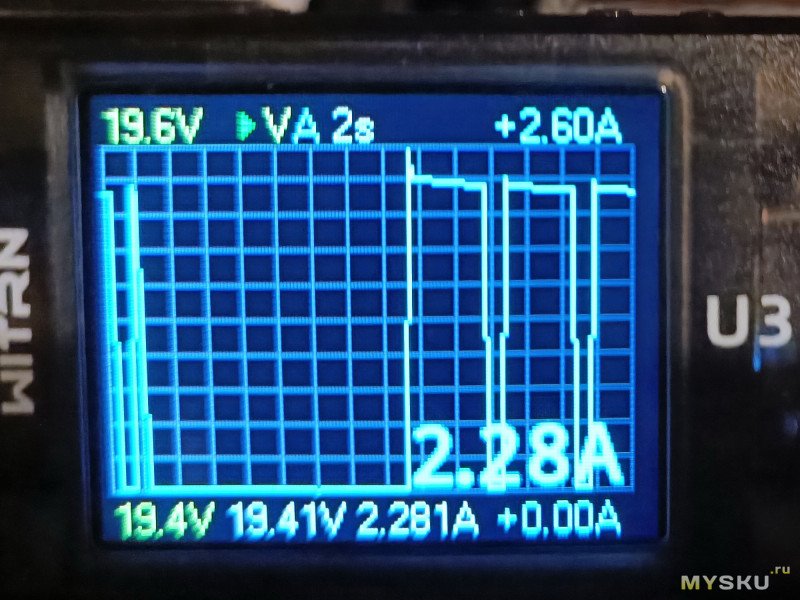

На фото непрерывный заряд уменьшающимся током 2.8А и форма импульсов зарядного тока (в пачке всегда по три импульса но с постепенно увеличивающимся периодом)
Напряжение батареи 12.126(под зарядкой) 11.960V (под нагрузкой)
Паспортная емкость 69690mWh,
Емкость при полной зарядке 43070mWh,
Текущая емкость 35318mWh (82%)
Где 43070-18%=35318
А что Аида говорит про износ батареи, или в батареи нет контролера?
Если ноут включить осциллограмма будет такая.
Но надо смотреть сами банки, в китайских ноутах часто виной сам разъем подключения батареи.
Нет смысла гадать, если ШИМ зарядки работает правильно, если с разъемом все в порядке, то менять банки и не гадать.
Понятно, что надо делать скидку на напряжение под нагрузкой, но по моему опыту, даже при нагрузке 1С 2.8В — это уже маловато, лучше бы 3.0В, ну на крайняк 2.9В. Особенно учитывая, что банки явно не топ-брендовые.
Я вот тоже чего-то недопонимаю.
Липольки 2.8В на банку выдергивал с низов лягушкой =тупым зарядником, который, с одной стороны, достает все батареи со дна, где БМС просто разводят руками и не стартуют заряд, но, с другой стороны, тупо жарят во всю ивановскую по верху, поэтому без присмотра их не оставлять: выдрал с низов лягушкой и сразу включил в нормальную схему заряда, так вроде всегда было.
2.8В по-моему запредел для известных мне схем, провал ниже нижнего.
Почему из текста следует именно это.
Платку от нового аккума, с диапазоном от 2,8 до 4,25В, разумеется, сохранил, и при следующей замене банок могу поставить её.
Ваше замечание вставлю в статью, спасибо!
Когда заказывал чипы с нижним пределом 2,25В, как раз исходил из опасений, что иначе БМС может отрубаться раньше, чем ноут, но за прошедшее время забыл об этом )))
Склероз как он есть, блин…
Спасибо, щас дополню!
Да и зачем?
Всё равно же непонятно изначально, чего приедет в батарее-доноре.
А в родной батарее так и так чип менять, пшт по верхней границе защиты не проходит.
Так в сторону контроллера смотреть надо, он же напряжение задает. Как раз пока батарея едет из Китая, вы контроллер изучаете.
ноут находился в полноценном пользовании, ващет.
Ноут Lenovo ThinkPad X1, Win 10. Купил с полудохлой батареей, заменил (с Алиэкспресс).
Первые несколько раз (примерно 5) заряжает без проблем, потом не хочет заряжать после просыпания из сна. Пишет, питание от сети, но АКБ не заряжается.
Если перезагрузить (но в выключенном состоянии нужно крышку обязательно закрыть), то снова заряжает несколько раз.
Такое ощущение, что проблема софтовая.
И Леново Винтаж удалил даже.
Возможно ли на китайском ноунейм ноуте сделать такое? Не через ПО, а напрямую на плате контроллера?
У меня китайский ноут Yepo, вздулись аккумуляторы (пакеты), аккуратно проткнул их иголкой под небольшим углом к аккумулятору, чтобы не проткнуть анод и катод, выпустил газ, заклеил скотчем и уже несколько лет пользуюсь им дальше. Аккумуляторы не вздуваются, емкость, конечно, за 8 лет упала относительно заводской, но не сильно — процентов на 30.
