Крокодилы Кельвина для YR1035
- Цена: 462 ₽
- Перейти в магазин
Купил себе YR1035 без крокодилов Кельвина. Прибор оказался годным, по этому озадачился сделать щупы в виде крокодилов. Показываю качество крокодилов, распиновку разъема XS10 для YR1035

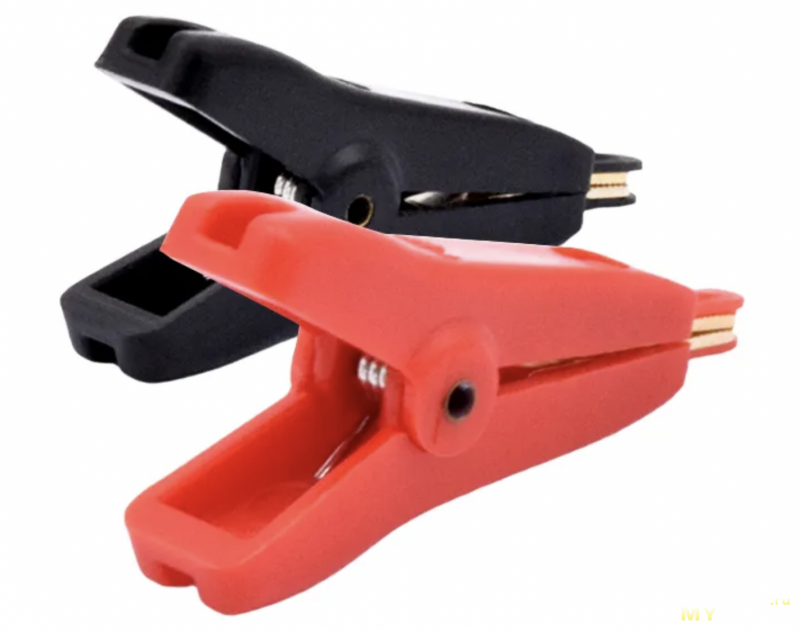

Крокодилы состоят из двух частей, одна половинка защелкивается в другую, то есть штифта, оси по центру нет. Пришли какие-то поцарапанные, хотя каждый был в отдельном пакетике. На точность измерений не влияет.
Внутри пружина и латунные контакты, пружина изолирована от контактов тефлоновой наклейкой. Пружина довольно жесткая.
У одного крокодила контакты сходятся более-менее, у второго совсем кривые.
Но они элементарно правятся плоскогубцами
Провода припаиваются нормально, но нет фиксации провода.
Разъем XS10 покупал тут
В этом лоте сразу пара — мама и папа, нужно выбрать 4-контактный. Нужная мне часть разъема раскручивается на 2 части, крышка разъема держится на резьбе.
В разъем входит кабель до 6мм. Фиксируется металлической скобой, держится крепко.
Паяется хорошо
На разъеме с внешней и внутренней стороны есть цифровая маркировка контактов. Распиновка 1 и 2 на один крокодил, 3 и 4 на второй.
Разъем защелкивается в yr1035 как родной, осталась ответная часть — может куда-то пригодится. Крокодилы работают нормально, держат крепко, измерять удобно.
Если не хочется паять, то есть готовые варианты за 1000+ руб
p. s. какой лучше выбрать вариант для измерения круглых аккумов, серый или черный?
Разъем я перепаяю, не проблема.
Крокодилы состоят из двух частей, одна половинка защелкивается в другую, то есть штифта, оси по центру нет. Пришли какие-то поцарапанные, хотя каждый был в отдельном пакетике. На точность измерений не влияет.
Внутри пружина и латунные контакты, пружина изолирована от контактов тефлоновой наклейкой. Пружина довольно жесткая.У одного крокодила контакты сходятся более-менее, у второго совсем кривые.Но они элементарно правятся плоскогубцамиПровода припаиваются нормально, но нет фиксации провода. Разъем XS10 покупал тут
В этом лоте сразу пара — мама и папа, нужно выбрать 4-контактный. Нужная мне часть разъема раскручивается на 2 части, крышка разъема держится на резьбе.
В разъем входит кабель до 6мм. Фиксируется металлической скобой, держится крепко. Паяется хорошоНа разъеме с внешней и внутренней стороны есть цифровая маркировка контактов. Распиновка 1 и 2 на один крокодил, 3 и 4 на второй.Разъем защелкивается в yr1035 как родной, осталась ответная часть — может куда-то пригодится. Крокодилы работают нормально, держат крепко, измерять удобно.Если не хочется паять, то есть готовые варианты за 1000+ руб
p. s. какой лучше выбрать вариант для измерения круглых аккумов, серый или черный?
Разъем я перепаяю, не проблема.
Самые обсуждаемые обзоры
| +73 |
3606
145
|
| +32 |
2825
55
|
| +53 |
3769
69
|
В вашем YR1035 калибровка нуля автоматическая или ручная? Какая прошивка?

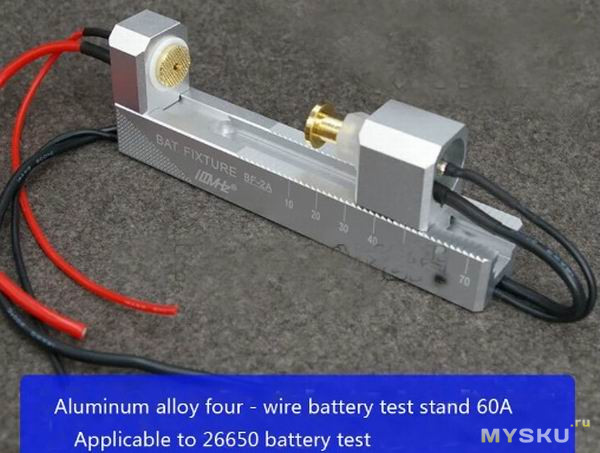

Для фото видео лучше держатель, потому что неудобно двумя руками держать щупы и третьей рукой нажимать hold
