ФМ-радиоприемник

Модуль — ФМ радиоприемник.


Характеристики:

Output power: 500mW (drive headphones)
Frequency range: 50Hz-18KHz
Receiving frequency: 87.0MHz-108.0MHz
Equivalent Noise: >30dB
Supply voltage: 3.0V-5.0V
Channel: speaker (mono), headphone (stereo)
Size: 26.5x49mm

Фото:





На сайте устройство достаточно хорошо описано.

От себя добавлю — лучше подавать питание от литиевого аккумулятора — помех не будет по питанию.

Если емкость у аккумулятора большая — будет работать очень долго — потребление маленькое.

Без подключения внешней антенны — все печально. С внешней антенной подпаянной — все ок. Приемник может сканирует диапазон от 87 до 108 МГц и запоминает радиостанции. Потом можно переключать их. Неудобно, что свою частоту, например, на слабую радиостанцию установить нельзя. Приемник принимает стереосигнал на наушники — проверял. Кто-то в коментах к товару написал, что моно — это не верно — сам проверил с помощью теста правый-левый канал. Все настройки запоминает. Можно подключить динамик — моноколонку. В модуль встроен моно усилитель на 3 Вт. так же играет от наушников. Внешняя антенна, не совмещенная с наушниками — это хорошо.

Принимает сигнал достаточно чисто. От усилителей D класса и рядом расположенных импульсных БП помех не ловит. Усилитель D класса играет радио хорошо с этого модуля — без помех. Есть регулировка громкости, отключение звука (пауза), переключение каналов. Все через кнопки.

Потребление:

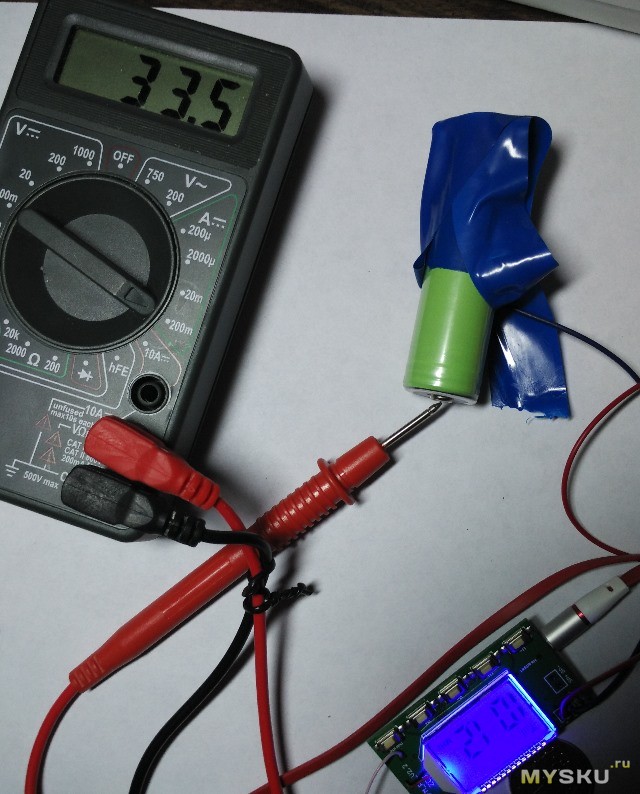

Индикатор включен

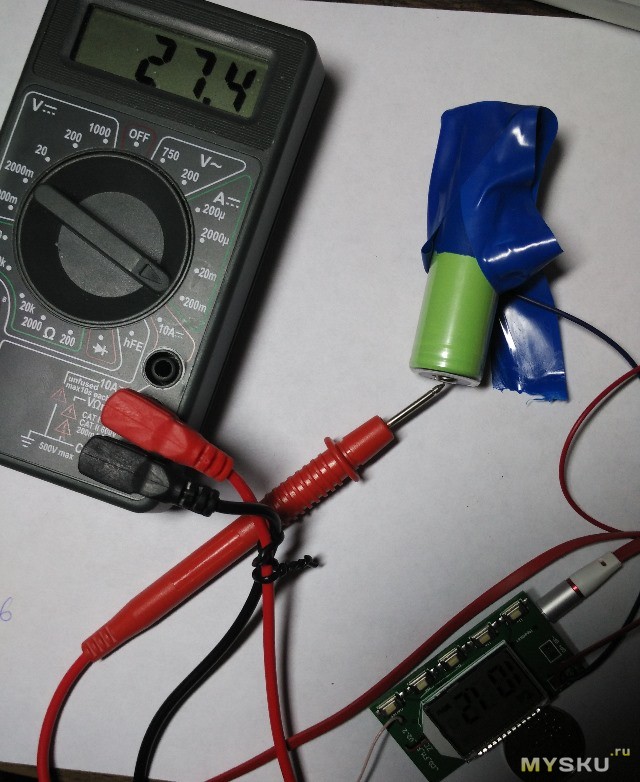

Индикатор выключен


Применение
1. ФМ радио — сейчас сложно найти недорогой компактный радиоприемник — тут можно самому сделать.
2. Как модуль встроить куда-то, где хочется иметь ФМ-радио или оно сломалось.
3. Для организации синхронной трансляции звука в нескольких точках или комнатах — модуль как приемник — ФМ трансмиттер — передатчик
4. Приемник для радиомикрофона, который передает сигнал по ФМ.

Подскажите маленький корпус для этого приемника. Нужно поместить модуль, зарядку-защиту батарейки, аккумулятор и тумблер включения.

Добавил:

От RONIN
mysku.club/blog/aliexpress/38914.html#comment1308237
«Отключаете питание. Зажимаете кнопки громкости одновременно и подключаете питание, на экране поменяются символы. Отключаете питание и снова включаете. Частота становиться с 76 до 108. Так же с подсветкой только кнопки выбора частоты. „
С этим модулем тоже работает.
