Четырехканальный программируемый радиобрелок 433 МГц

Все началось с того, что я захотел ходить на работу как белый человек. Иными словами, не через калитку для всех, а через автомобильные ворота с автоматикой Nice. Понимаю, абсурдно, но вот уж как есть.

Отчасти поэтому, отчасти от нечего делать, пошел на Aliexpress искать решение своей проблемы. А именно — обучаемого пульта, чтобы скопировать один из работающих брелков, и горя не знать.

В общем, это у меня так и не получилось, но зато брелки пригодились для управления светом дома.

Если честно, это уже второй комплект брелков. Первый оказался совершенно бесполезным, потому что я допустил стратегический просчет. Я не очень хорошо разбираюсь во всякой там воротно-гаражно-шлагбаумной автоматике, поэтому сначала попер напролом. И заказал обычные брелки с фиксированным жестко зашитым кодом.

Почему? Эти брелки — программируемые и жестко прошитые — выглядят одинаково, и я подумал, что китайцы, вероятно, сами не знают, что продают. Но когда получил заказ, то понял — знают.

Помимо того, что первые брелки оказались необучаемыми, их код нельзя было прописать в контроллере Nice FLO X1R. В общем, так у меня оказалась пара симпатичных брелков для ношения ключей.

Во второй раз я оказался умнее, и купил именно что обучаемые брелки. Пришли в спартанском виде: маленький желтый конвертик, в котором два брелка в индивидуальных целлофановых пакетиках.













Качество изготовления, по-моему, очень хорошее. Брелки довольно увесистые (26 г), из гладкого пластика (АБС, наверное) с металлической вставой и металлическим карабином для ключа или кольца с ключами. Серебристая окантовка — пластик. Еще плюс — сдвижная шторка, которая защищает кнопки от случайного нажатия. Дома, разумеется, не нужно, но для уличного применения — самое то.

Разбираются элементарно. Выкручиваем три самореза, разнимаем половинки корпуса, вынимаем серебристую окантовку, которая по совместительству фиксирует плату.

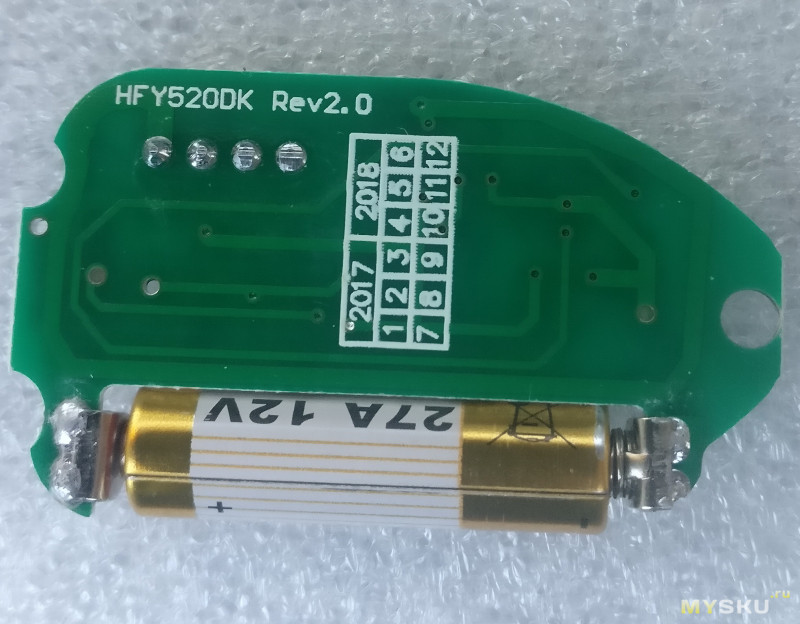

Батарейка уже внутри, что само по себе приятно.

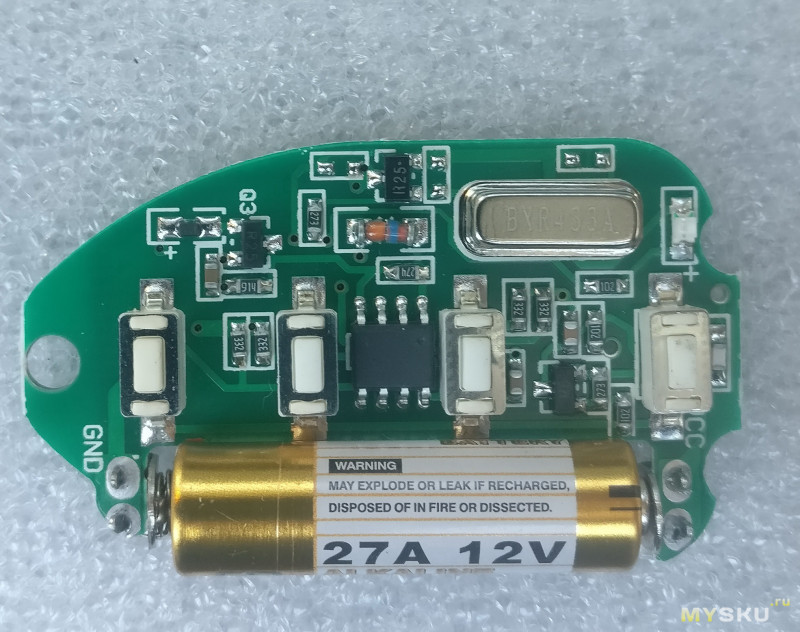

Чип (PIC 12F629), передатчик (AUKR433A) и качество монтажа:







Печально, но что касается ворот Nice, результат оказался тем же, что и с предыдущими брелками. То есть, обучаться коду имеющегося брелка новый брелок отказался наотрез.

Вместе с тем я был уверен, что брелок рабочий: попробовал обучить его командам предыдущих брелков с фиксированным зашитым кодом. И все получилось на раз два.

Потом я внимательно почитал описание Nice, полное описание брелка на сайте у китайцев и все понял. В Nice используется так называемый rolling code, а купленный мной брелок его не понимает. Вот и вся загадка. К слову сказать, когда я это выяснил, то поискал подходящие брелки на Aliexpress — они есть.

В общем, я, конечно, огорчился, а потом вспомнил, что у меня дома сразу два вида дистанционно управляемого освещения, причем с пультами на той же частоте — 433 МГц.

Первое — это какие-то обычные китайские радиорозетки, купленные по случаю в Леруа Мерлен. Полагаю, что остальные подобные розетки — суть то же самое.

Вот такой у них пульт, внутри чип SC2262):





Второе — выключатели с дистанционным управлением.

Так что бодро потащил брелки домой и стал экспериментировать. Сначала ничего не получилось ни с тем, ни с другим управлением. А потом я опять прочитал инструкцию: программирование работает на минимальном расстоянии.

Сама же процедура элементарна:

1) Одновременно нажимаем и держим две верхние кнопки, пока светодиод брелка не начнет мигать с небольшим интервалом
2) Теперь одновременно нажимаем кнопку обучаемого брелка и кнопку пульта-донора, и держим, пока светодиод брелка не начнет светиться (или мигать с высокой частотой)
3) Повторяем п. 2, пока у брелка не кончатся кнопки

Так что в итоге подвигал пульты друг относительно друга, чтобы найти где там у них антенны. С пультами розеток все сложилось как нельзя лучше: сложил «спинами», понажимал кнопочки, и получил копию пульта в брелке.

На видео мои мучения выглядят вот так:



А вот с пультом выключателей не сложилось. Возможно, там тоже какая-то несовместимая технология кодирования.

Впрочем, даже это меня вполне устраивает. Теперь в квартире будет в два раза больше пультов )

И вот тому подтверждение:



Вот еще что: с практической точки зрения брелки, по-моему, не отличаются. И в пределах квартиры работают точно так же, как и «родные». Т.е. на расстоянии 5-6 метров «пробивают» одну стенку и включают/выключают розетку.

Подводим итог: относительно недорогие программируемые пульты для любой техники с фиксированным кодом. Освещение, сигнализации, ворота, самоделки.

Плюсы:

1) Хорошее качество изготовлени
2) 4 канала
3) Простое и надежное обучение
4) Уже с батарейкой

Минусы:

1) Специфический уличный дизайн
2) Не понимает rolling code

ps. да, в теории я знаю, что канонично писать «брелоки» и т.п. Простите!
