В комментариях много спрашивали. Ок, посмотрим и на эту модификацию. В сравнении с LPM-10A здесь добавили PING Test и IP Scanner. То есть теперь можно не только искать кабель и читать его распиновку, но и немного разобраться с самой сетью. Проверим, нужно ли далеко прятать ноутбук.
Модель: FNIRSI LPM-10C Cable Tracer Network Tester with PING, IP Scanner, Gigabit Testing, PoE, RJ45 RJ11 for Network Repair Tool
Тип: портативный сетевой тестер
Основной функционал:
то, чего не было у модели FNIRSI LPM-10А
➽ PING Test — отправляет запрос на введённый IP и выводит ответ устройства. Можно проверить роутер, принтер, ноутбук или другое сетевое устройство.
➽ IP Scanner — сканирует заданный диапазон адресов и выводит список устройств локальной сети
то, что было уже у модели FNIRSI LPM-10А
➽ Проверка распиновки и целостности кабеля
➽ Поиск кабеля / трассировка
➽ Измерение длины кабеля
➽ Проверка скорости: 10 / 100 / 1000 Мбит/с
➽ Проверка PoE
➽ Проверка портов
➽ NCV — бесконтактное обнаружение напряжения
➽ Фонарик
точно такие же прочие характеристики:
⏱ Измерение длины: от 2.5 м до 200 м
Точность: до 20 м: ±1,6 м, 20–100 м: ±2,4 м, свыше 100 м: ±3,2 м
● Дисплей: цветной 2.4" ⚡ Питание: USB Type-C, 5 В / 1 А ⚡ Аккумулятор: 3000мАч у основного блока и 1500 мАч у хоста
заявлено до 10 часов непрерывной работы
Основной тестер: Вес 185г Размер 153 x 68 x 31 мм
Выносной модуль (хост):
Вес 116г
Размер 41 х 26 х 192мм
Ещё у них бывает модель LPM-10B
supports: optical power test power 10mW, 580/1300/1310/1490/1550/1625 (wavelength)
Упаковка и комплект
В комплекте основной тестер и выносной блок (Host), комплект переходников/насадок для тестирования, кабель USB Type-C для зарядки, чехол, наушники, инструкция.
Кабели: Alligator Clip *1, RJ45 (8P8C) to RJ11 (6P2C/6P4C) Cable *1, RJ45 Cable
Наушники: они есть.
Чехол нормальный, бюджетный, но функцию выполняет.
Коробка. Привычно-качественная, как и все коробки что я держал в руках для гаджетов этого производителя.
Внешний вид. Размер
хост нормальный, один в один как и у модели 10А, в руке лежит хоршо, длинноват, есть фонарик, антенка NCV и большая крутилка звука, три больших светодиода
основной блок (трансмиттер)
в руках также лежит удобно, есть резиновые накладки (антискользящие и, возможно, амортизирующие)
большой экран,
кнопки: стрелки навигации и кнопка М это «подтвердить/ОК», а кнопка выкл это «назад/отменить»
сбоку все те же порты для тестирования трас/линий и жил
порты подписаны, но в это же время при выборе функции на экране показывает в какой порт должен быть подключен кабель
на торце — есть отличие, доп.порт для пинга и сканирования сети
Функционал и тестирование
первый экран точно такой же как у модели 10А
второй экран — у модели 10А он же и последний, а для 10С идёт сдвиг на две дополнительных функции
в настройках можно посмотреть прошивку и сбросить до заводских
кратко о общем функционале:
меню тестирования кабеля
Switch → проверяем кабель через реальный сетевой порт
Far End → проверяем через хост
в режиме сканирования:
Normal — обычный тональный сигнал для поиска кабеля
Noiseless — сигнал с подавлением/снижением помех, чтобы легче было отличить нужный кабель в клубке проводов (теоретически, более помехоустойчивый режим сканирования)
измерение длины, заявлено измерение от 2.5 м до 200м (и точность: до 20 м: ±1,6 м, 20–100 м: ±2,4 м, свыше 100 м: ±3,2 м)
некий QC Test — проверка обжима RJ45-разъёма
POE — определяет POE порты
тест скорости портов оборудования
в меню настроек можно выбрать язык англ/китайский, яркость экрана, громкость пикалки, автоотключение (откл-5-10-15мин)
у хоста также есть режим NCV

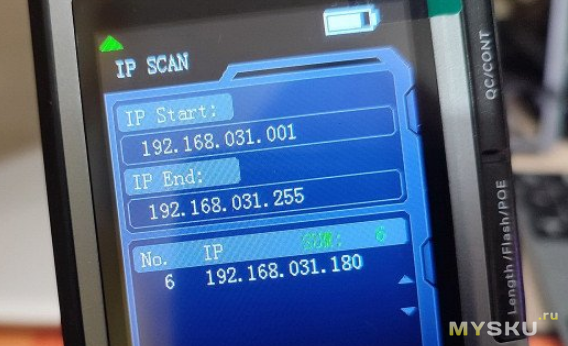

Режимы PING и IP Scanner
по умолчанию настройки сканера совпали с настройками моей сети, в принципе не мудрено...
можно установить вручную диапазон
сверяем часы
или так
зашел в меню автонастройки для пинга, оно по умолчанию сеть то определило, но выставило адрес для хоста 100 (у меня на этом висит принтер)
а вот 2 — не занят)
отправляем пинг на принтер, вроде все ок
проверяем на ноуте
определился какие-то дремающие планшет или смартфон
Выводы
FNIRSI LPM-10A существенно дешевле, но имеет более базовый функционал. Но вполне современный.
Модель FNIRSI LPM-10C дороже, но ещё более продвинутая — сможет просканировать сеть, а также отправить ping на опрашиваемое устройство и вывести на экран соответствующую информацию об ответе.
Насколько это удобно? Или насколько это востребовано именно в таком формате и форм-факторе? Вопрос риторический. Но в любом случае они могут. И делают.
Повторюсь про удобный хват и довольно большой экран. Функции понятные, управление простое.
Довольно много функций, которые уже давно как вдоль и поперек изучены и опробованы, особенно в этом бюджетном сегменте. Чехол и инструкция присутствуют. А также минимальный набор мамкиного сетевого администратора.
Работает от встроенного аккумулятора что также плюс.
ZeRNoVoz team благодарит бренд FNIRSI за предоставленный гаджет и возможность протестировать и ознакомить читателей с результатами (п18)
Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).
Примечание: цена в топике указана на момент публикации.
======
/
Благодарю, что дочитали до этих слов.
Если обзор оказался полезным или просто чтение было интересным — плюс обзору приветствуется. Вам 2 секунды — а мне лучшая мотивация больше тестировать и качественно жарить.
Вопросы и дополнения — в комменты, читаю всё и отвечаю по возможности.
И помните: пока вы ищете пасхалки, автор уже готовит новые.
Всем тепла, мира и здравомыслия!
