Портативная электростанция Ctolity AP200L. LiFePO4, 192Wh, 140Вт. Посмотрим что внутри

Ёмкость 192Втч. В пересчёте на более привычные Li-ion 3.7В — это аналог павербанки ~52000мАч. С той разницей, что заявлено более 3000 циклов заряд-разряд. Потому что здесь LiFePO4. Интересно. А также присутствуют довольно мощные входы и выходы до 140/150Вт.

Предлагаю разобрать и посмотреть что там внутри и как оно устроено. Располагайтесь поудобнее.

Кто о чём, а Зерновоз о GaN зарядках ©
Лёгкое чтиво ©

Структура обзора:
Характеристики —  Разборка — Внешний вид — Выводы

Количество знаков: ~ 7 100
Время чтения: ~ 5-6 минут

Характеристики

Модель: CTOLITY AP200L
Portable Power Station 192Wh

Вес 1.7кг
Размер 208 х 99 х 99 мм

⚡ ёмкость аккумулятора — 192 Вт·ч
⚡ заявленная ёмкость — 60000 мАч (3.2В)
⚡ тип аккумулятора — LiFePO4
⚡ конфигурация — 4S
⚡ суммарная выходная мощность — 200 Вт

⚡ Выходы:
➽ USB-C1 — до 140 Вт, PD 3.1
➽ USB-C2 — до 22,5 Вт
➽ 2 × USB-A — до 18 Вт
➽ DC — 12 В, до 120 Вт

⚡ Входы:
➽ USB-C1 — до 140 Вт, PD 3.1
➽ DC — 20-60 В, до 150 Вт
* зарядка — от сети, от акб автомобиля, солнечной панели

➽ дисплей отображает уровень заряда, входную/выходную мощность, расчетное оставшееся время работы


Разборка

Переворачиваем. Отклеиваем ножки. Бинго.

наклейку также снимаем

сразу же снял рассеиватель лампы (вдруг там также есть шурупы) — но как оказалось это было лишним

из полезного — внутри есть магнит, он дополнительно удерживает крышку от самостоятельного раскладывания

но руки зудят, терпеть невозможно

но огромное НО! тянуть нужно очень аккуратно, постоянно шорхать медиатором (пластиковой карточкой) по шву, по чуть-чуть тянуть и не спешить

через 10 минут боковина поддалась, теперь ясно как она держится и где защёлки

очень не хотелось их сломать

для затравки — общее фото

откручиваем шурупы рамки что держит акки, очень аккуратно вытягиваем (мало ли — шлейфы или ещё что-то)

общий вид на плату

справа видно контакты, через которые блок с акком подсоединяется (т.е. он просто вставляется в ответную часть)

LM324 операционный усилитель (OP-AMP) (IC) с обвязкой

N32G430 —32-битный микроконтроллер, ARM Cortex-M4F

IP2366 — двунаправленный контроллер USB-C с поддержкой PD 2.0/3.0/3.1 и мощности до 140 Вт. Может работать как на заряд аккумуляторной сборки, так и на отдачу энергии через USB-C; поддерживает конфигурации батареи 2–6S

так как напряжение сборки 4S LiFePO4 меняется от ~10 В до ~14.6 В, а USB-C PD 3.1 выдаёт до 28 В (140 Вт), чип умеет и понижать, и повышать напряжение в обе стороны (Buck-Boost)

IP6538 — силовая микросхема (step-down converter) для обслуживания USB-выходов с поддержкой протоколов быстрой зарядки QC/AFC/FCP, определяет возможности подключённого устройства и задаёт необходимые 5/9/12 В

для обслуживания DC

IP6525T — синхронный понижающий DC-DC преобразователь с поддержкой быстрой зарядки DCP/BC1.2, QC2.0/QC3.0, Huawei FCP и Samsung AFC. Автоматически определяет протокол подключённого устройства и регулирует выходное напряжение и ток

DHS042N85P — N-канальный силовой MOSFET на 85 В, с низким сопротивлением открытого канала около 4,2 мОм. Один из силовых ключей преобразователя — именно через такие транзисторы здесь гоняются основные токи

переворачиваем плату

кнопки

порты

небольшой радиатор, откручиваем

хм, термопаста есть, хорошо

4 × AER4051AE — N-канальные силовые MOSFET Allepic Semiconductor, 40 В / 72 А, с низким сопротивлением открытогоканала 5 мОм (при VGS 10 В и токе 20А). Расположены под радиатором и работают в силовой части преобразователя

лампа

несколько фото корпуса

толщина 2.6мм плюс ребра жесткости

вент решетки изнутри с сеткой

место крепления ручки также слегка усилено (я бы добавил ещё крестовину)

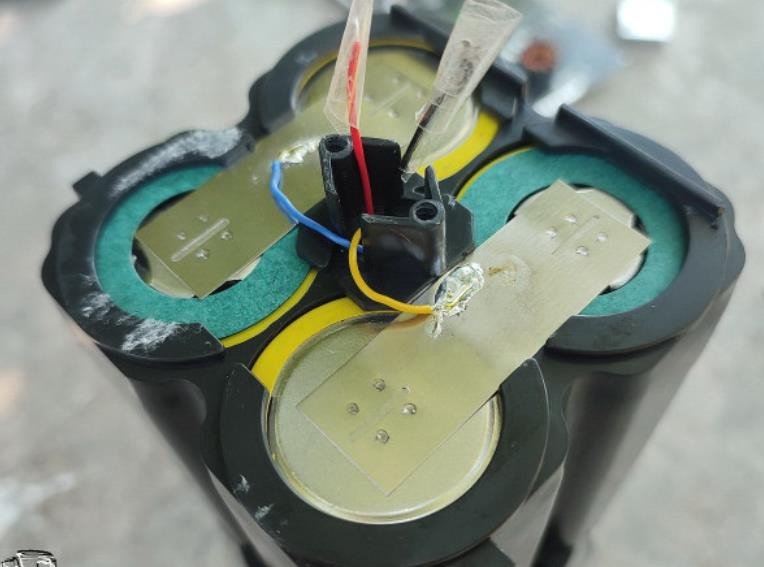

Блок с акками

есть датчик перегрева

чуть забегая вперёд скажу, что разобрать увы не получилось, это сильно не влияет на информативность, но интереснее когда «на атомы»

хорошо что один из акков развернули маркировкой наружу

4 × 32140 LiFePO₄, 15 А·ч каждая
номинальное напряжение 3,2 В, заряд до 3,65 В, минимальное 2,0 В.
Ёмкость одной ячейки — 48 Вт·ч, суммарно 192 Вт·ч.

Прочая маркировка A161124 DA08 028224

общий вид на плату

предохранитель по входу 30А

MOT3114G — 4 штуки — силовые N-канальные MOSFET, работающие в силовой части преобразователя. Низкое сопротивление открытого канала позволяет уменьшить потери на больших токах

плюс упомянутые выше MOSFET*ы DHS042N85P

P121U31 — высокоскоростной цифровой изолятор (digital isolator) (предположительно от 2Pai Semiconductor), обеспечивает гальваническую развязку

N32G003 — 32-битный микроконтроллер на ARM Cortex-M0; отвечает за локальную логику управления и контроль соответствующей части схемы

DVC1006 — AFE-микросхема (Analog Front-End) контроллера BMS. Отвечает за поячеичный мониторинг напряжения (4S), балансировку и защиту аккумуляторного блока

EG1163S — контроллер мощного синхронного Buck DC-DC преобразователя. Управляет внешними MOSFET, преобразуя более высокое напряжение в стабильное выходное. Есть драйвер полумоста, ограничение тока и защита от КЗ

на этом можете выдыхать, утомительная часть закончилась

увы, хорошая была история

собираем наши игрушки обратно в коробку

попутно вдыхаем ароматы зелени, гвоздики, перца и легкой сладости, которые напоминают жаркое лето на побережьях Италии...

не забываем нанести термопасту

собираем

перед тем как защёлкивать — проверяем на включение (мало ли)

припаиваем обратно лампу

Внешний вид

ознакомившись с внутренним — можно переходить и к фасаду

кнопки, порты

вентиляция

ушки, лампа

ручка для переноски

экранчик

Выводы

За около 75$ получаем большую банку 60000мАч (если считать по 3.2В номинал для LiFePO4) или на ~52000мАч (если считать более привычными по 3.7В). Или 192Втч если привести это к универсальному значению запасённой мощности.

Плюс у нас быстрый вход на 150Вт. По факту при наличии современной зарядки будете заряжать на мощности около 130Вт, это 28В 5А плюс потери на кабеле итд). Очень быстро — менее чем за 2 часа (1 час и 40 минут) можно зарядиться до 100%. Отлично.

Также есть такие же мощные выходы: type-C до 140Вт и DC до 120Вт.

Лампа бонусом — это ж для кемпинга)

Информативный экранчик.

Бесшумный режим. Потому что место под FAN на плате зарезервировали, но вентилятор не завезли.

Кубик тяжёлый. Не для кармана и не для рюкзака. Хотя кто ж запретит.
