USB-A / Type-C тестер FNIRSI FNAC-28. Начало

Рассмотрим попытку бренда FNIRSI повторно войти в одну и ту же реку, а именно: в нишу бюджетных и простых USB тестеров. Скорее всего FNAC расшифровывается как FN = фнирси, а AC = набор портов.

Прибор получился спорным. Вангую в ближайшем будущем выход модели FNAC-38 с экраном чуть больше и полноценной поддержкой PD. Судя по меню возможности обширны и к развитию модели располагают.

Добавлено: сейчас действует хорошая скидка.

Характеристики

Model：FNAC-28

Screen：1.06" color

Monitored Voltage：4~24V
Monitored Current：0~6.5A
Monitored Power：0~156W

Protocol Detection：
⚡ QC2.0 5V 9V 12V 20V；
⚡ QC3.0 3.4-20V；
⚡ FCP 9V 12V 20V ；
⚡ SCP 5.5-6.0V；
⚡ AFC 9V 12V；
⚡ VOOC/WARP；20V；
⚡ SVOOC 1.0；
⚡ SVOOC 2.0

Cable Resistance
Detect DASH Cable
Soft DASH Cable
Soft APPLE 2.4A

Язык: Chinese and English

Размер：73×36×12 мм
Вес：21 г

Инструкция https://www.fnirsi.com/pages/support-and-downloads (ctrl+F FNAC-28)

Размер и внешний вид

Чуть меньше спичечного коробка и чуть больше обычной флешки

С обратной стороны очень краткие характеристики

Входы и выходы

Внимание Type-C работает в оба направления (и на вход и на выход), благодарю тов.alexansterза подсказку


На вход USB-A и Type-C и на выход также USB-A и Type-C.

Плюс для подключения к компьютеру Type-C.

USB-A выход

Type-C выход

USB-A вход

Type-C для связи с ПК

Также присутствует 3 кнопки для управления. Из хорошего — интуитивно понятно. Из плохого — не хватает отдельной кнопки для автоповорота экрана (т.к. встроенного гироскопа нет).

Экраны

Внимание тестер запоминает последний открытый пункт меню перед отключением, но не запоминает (омг) ориентацию экрана

Тестер имеет несколько «рабочих столов». Несмотря на то, что экран всего чуть более 1", разработчики умудрились впихнуть функционал почти взрослого тестера. Логика расположения экранов подобна как у других продвинутых тестеров.

Перемещение между экранами происходит с помощью краткого нажатия стрелок ◀ или ▶.

Кнопка "ОК" многофункциональна: либо подтверждает выбранный параметр либо выходит из подменю (короткое или длинное нажатие). Но её применение почти всегда интуитивно понятно.

1й экран - Отображаются только три основных параметра: напряжение, ток и мощность. Кнопкой ОК изменяется ориентация экрана.

Примечание: если нужно изменить ориентацию экрана, то нужно вернуться из любого пункта меню на 1й экран и нажать ОК. В процессе тестирования это не всегда удобно, но уже как есть.

2й экран - Расширенное отображение измеряемых величин. Напряжение, ток, мощность, D+/D-, температура (на борту), номер ячейки памяти, накопленная (переданная) ёмкость в Ач и Втч, информация о текущем протоколе.

Длинным нажатием  стрелок ◀ или ▶ переключаются ячейки памяти. Длинным нажатием ОК обнуляется текущее значение ячейки памяти.

3й экран - Краткое нажатие ОК фиксирует на экране текущее значение. Длинное нажатие ОК переключает между VBUSd / VA / DpDm.
Длинное нажатие стрелок ◀ или ▶ переключает частоту обновления значений (время выборки).

4й экран - Приложения: Fast Charge, инструменты и настройки

4.1 Fast Charge

Кратким нажатием ОК входим в режим Fast Charge. На экране будет мигать предупреждение «Не влезать, yбьёт!!!» высокое напряжение, не подключать нагрузку.

Проверял на совершенно «всеядном» и недавно обозрённом зарядном UGREEN Nexode X559, который умеет выдавать UFCS, PD3.0/QC4.0, QC3.0/2.0, PPS, FCP, SCP, AFC, SFCP, Apple 2.4А, DCP SAM 2A.

По задумке разработчиков, встроенные триггеры запускают различные протоколы, которые имеются на борту вашей зарядки (или павер банки). Но по факту Type-C отказывается что-то обнаруживать, а USB-A видит не всё.

Подключаем порт Type-C

Чуть ниже будут фотки, что обозреваемый тестер вполне себе адекватно пропускает через себя (bypass) различные протоколы, которые инициировал/запускал через другой тестер/триггер.

 Подключаем USB-A

4.1 Toolbox (инструменты)

Содержит 4 подменю: измерение сопротивление кабеля, обнаружение DASH,  и Apple.

Учитывая некоторые танцы с бубном самого процесса, предпочитаю измерять сопротивление подключая последовательно пару дешёвых тестеров KWS-1902 (накупил с монетками по 2.5$).

4.3 Setting (настройки)

Содержит 3 подменю: системные настройки, сброс к заводским настройкам (полезно если неведомо что наклацали) и информация об устройстве.

В системных настройках можно отрегулировать яркость активного экрана, время перехода в режим ожидания, яркость в режиме ожидания, отображение температуры в цельсиях либо фаренгейтах, сменить язык (вдруг кому китайский понятнее), и отменить отображение стартовой страницы (логотип FNIRSI).

Некоторые измерения

Если Вы не знаете «а зачем мне такой тестер?». Тогда читаем следующее предложение: можно измерить ёмкость телефона, павер банки, прочих гаджетов, узнать какое текущее напряжение и ток для зарядки использует гаджет, по какому протоколу он заряжается. И так далее.

Потребление самого тестера около 0.26Вт (что как бы и немало, но если не подключать к внешнему источника питания, то не должно особо отобразиться на подсчёте залитых в гаджет Втч)

Точность вольтметра нормальная.

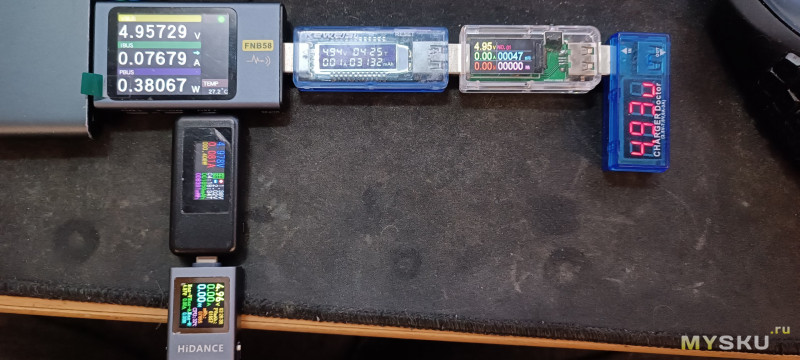

А вот с точностью амперметра ещё нужно поработать (следуйте за белым кроликом, тьфу ты, через сто метров поверните направо… в смысле следите за стрелочками).

Подключал и так и эдак — разбег 6%. Может быть это я ему повредил мозги пока пытался вскрыть… или попался просто такой экземпляр. Вообщем, учитывайте что пока что есть такой нюанс.

Стрелочки. Следите за ними, чтобы понять направление падения напряжения.

По поводу триггеров. Всё прекрасно включается, но в пределах, которые сможет распознать чип внутри тестера. QC3.0 и FCP смогли потребовать 12В

Сейчас тестер работает просто в режиме показометра, пропускает через себя то что требует более продвинутый собрат (Type-C тестер ChargerLAB Power-Z KM003C. Дорого. Удобно. Красивое, ценник около 70$). Мама, смотри, я еду без рук!!!

Пропускаем по протоколу PD 36Вт и 60Вт

Выводы

Сложно сказать что-то прям однозначное. Во-первых я верю (да-да, кидайте помидоры), что фнирси слишком далеко кинули шапку. Задел такой, что можно опять повторить путь до FNIRSI FNB58.

В этот раз никаких слоёных пирогов — сразу всё спрятано в пластиковый цельный корпус. Нормальные кнопки, а не «пимпочки». Экран, конечно, для соколов — где-то заплакал SanDisk Sansa Clip+ и радостно заулыбались армии клонов.

Расположение портов лично меня удивило, но видимо у дизайнеров было хорошее настроение.

Самое главное — начинка, она от самого настоящего «взрослого» тестера. Как только прикрутят связь с ПК, адекватное чтение протоколов, дополнительную кнопку поворота экрана (или гироскоп) и откорректирую показания амперметра — сразу же устройство будет стоить существенно дороже того, что за него просят.

======
Для более интересной цены собираем купоны под ценой на странице с товаром и на странице магазина.

На период распродажи 11.11 снижена цена плюс действует код FTGF11 (-1$)

Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).

Примечание: цена в топике указана на момент публикации.
======
