Лабораторный блок питания Fnirsi DPS-150

Настал мой черёд обозреть данный лабораторник от Fnirsi. Вы же уже успели соскучиться по обзорам товаров от этого бренда? ;) Было их уже несколько
И знаете что? Лично у меня вообще нет вопросов в плане функционала и качества работы.

У меня на обзоре — полный комплект с 100Вт первичным БП и толстым USB кабелем

Начнем с БП. Красив, тяжел, монументален.

Протоколы

USB провод в комплекте не менее хорош. длина 120см, толщина 6мм, силикон — не боится паяльника, вес — 60 грамм

на всякий случай фото пакетика

Коробочка с собственно ЛБП

Откроем. Первый ярус — сам ЛБП, второй — провода с крокодилами и кабель usb-a — microusb для связи с компьютером. Ну и инструкция конечно.

Внешний вид

Габариты и вес

Провода — не силикон, к сожалению, но вполне качественные

Открываем экран и включаем

Как по мне — красота. у экрана отличные углы обзора, но немного смущает тот факт что шлейф будет постоянно перегибаться при открывании/закрывании. Не думаю что это большая проблема но всё же. Есть две темы и два режима отображения — цифровой и графики

Разъемы и органы управления. На задней стенке разъем микро-usb для связи с компом, type-c для питания, DC 5525 для питания от простого БП до 32В, и переключатель PD/DC (одновременно подключать два питания нельзя согласно инструкции). Данный ЛБП — понижающий, то есть напряжение на выходе не может быть выше входного, и тут DC вход позволяет нам получить на выходе до 30В, потому что на входе допускает до 32В. При питании от type-c с PD протоколом — максимальное входное напряжение порядка 20В, выходное соответственно на пару десятых вольта ниже.

На правой стенке кнопка включения выхода, с синей подсветкой когда выход активирован, длительное нажатие — блокировка.

Ну и на передней стенке — два силовых гнезда, энкодер, и под экраном — 5 кнопок. За гнёзда — прям респект, и под бананы, и провод зажимается, и подсветка есть при поданном напряжении, и прозрачная изоляция на гайках.


Кнопки. Ну стрелки вправо-влево понятно для перехода по параметрам или разрядам. «Домой» — вход в меню и выход из него, а длительное нажатие — обнуление амперчасов и ваттчасов. «М» — выбор предустановок (6 пар ток-напряжение), длительным нажатием — изменение заданных тока и напряжения в каждой из ячеек. Ну и последняя кнопка со стрелочками — выбор параметра. В частности для изменения заданных тока или напряжения нужно нажать эту кнопку, выбрать разряд стрелочками и выставить величину энкодером. Длительное нажатие переключает режим экрана между цифровым и графиком.

В меню всё просто и понятно, кроме пункта metering, я так и не понял на что он влияет

Ну и перейдём к тестированию.

Напряжение

Ток. На самых малых токах показания нестабильны, но уже с 10мА вполне ровненько.

Как по мне — замечательная точность.

Осциллограммы. После того как я сел обрабатывать фотки, выяснилось что похоже осцилл нужно калибровать, ибо вместо 10В показывает какую-то фигню. Так что на цифры не смотрите, только на форму сигнала.

Пульсации я так и не нашел

Пуск

Стоп

Ну и подключение на ходу. при 10В светодиод к сожалению сгорает, 5В — без проблем, успевает отработать. Как по мне — тоже всё отлично.

Есть приложение, в котором в частности можно задавать сканирование тока или напряжения и снимать некие вольт-амперные характеристики — я не пробовал, мне без надобности, но интересно.


Ну и напоследок — кишочки


Ну и выводы. В плане качества сборки, изготовления и выходного сигнала — очень хорошо. Очень.

Но есть и минусы. что не понравилось? Можно было бы положить провода с крокодилами в силиконовой изоляции. цена БП немаленькая, еще пару баксов накинули бы накрайняк и хорошие провода положили сразу — было бы шикарно. Эти тоже неплохие, но я уже тыкал в другие паяльником — было жалко. Девайс нельзя выключить, ну или я не нашел как. То есть подключил зарядку — и экран всегда горит. Не понравился энкодер — иногда пропускает шаги или скачет туда-сюда, возможно особенность конкретного экземпляра. Кнопка включения выхода сбоку тоже как-то не особо удобно, благо хоть гнезда при включении подсвечиваются. Гнёзда шикарные, да, не побоюсь еще раз про них сказать. Возможно стоило сделать энкодер «классического» вида, с ручкой торчащей вперед, или такой как сейчас, но поставить на верхней грани, а на морду перенести кнопку включения выхода.

В целом, хоть я и написал мало плюсов и много минусов — ЛБП очень понравился. Даже при том что я предпочитаю «полочный» формфактор. Есть ли у меня вопросы в плане удобства управления? есть, но по большому счёту это вкусовщина, не могу сказать что я вижу что-то прям вопиющее, разве что кнопка включения сбоку. А вот по собственно работе — вот вообще никаких вопросов. Пульсаций я никаких не наблюдаю, выбросы при подключении/отключении нагрузки минимальные, даже вон светодиод не всегда сгорает. Очень годно, как на мой взгляд. Приятно удивлён.

И да, несомненно, товар предоставлен по п.18, но хоть вы меня режьте, а написал я чистую правду, нигде не соврал и не приукрасил. а купон FNSCD382 даст небольшую скидку, если решите приобрести

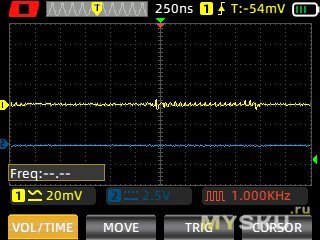

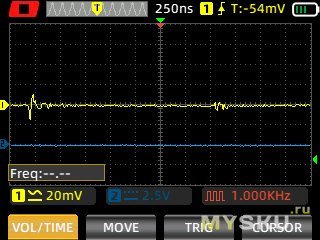

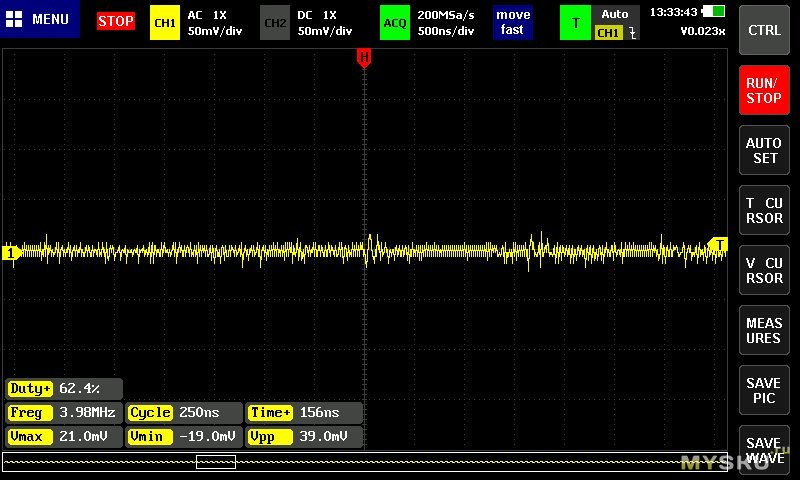

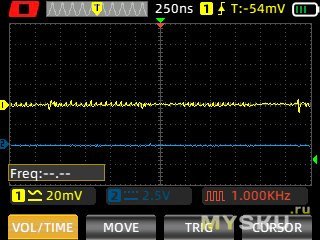

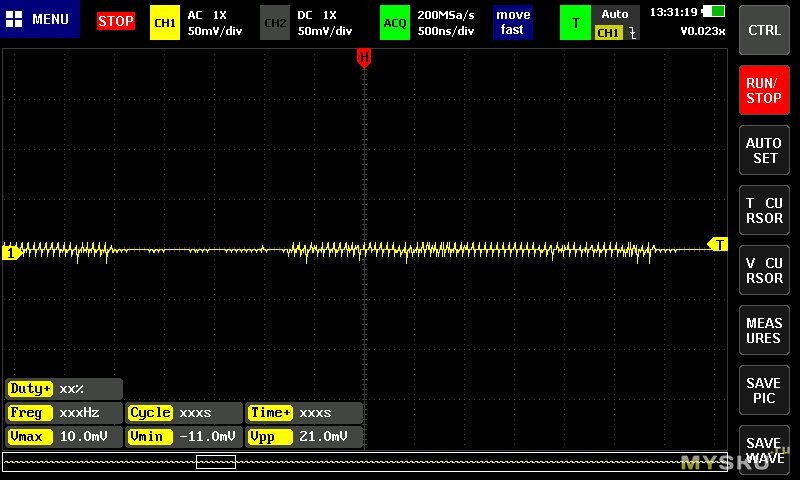

UPD: скриншоты «пульсаций» и «шумов». 8В 1А. щуп 1х. на 10х малочи становится совсем не видно, то что крупное становится немного меньше. взял уже другой осцилл. и щуп другой пробовал. возможно что-то делаю не так — но не понимаю что.
